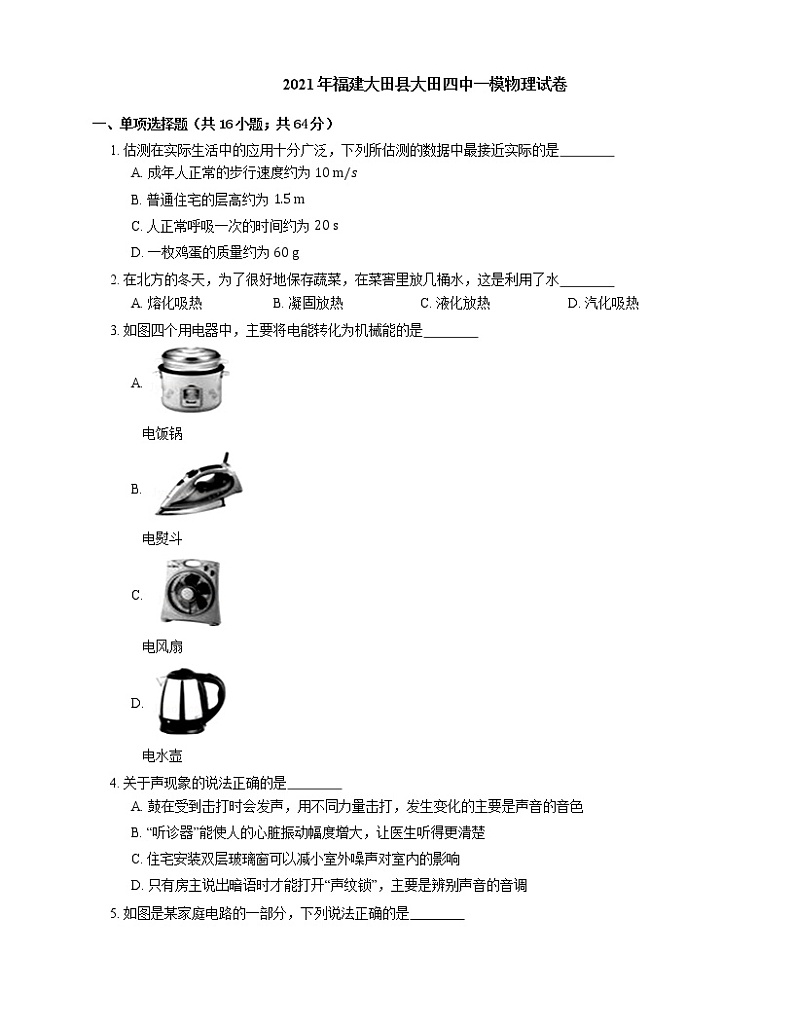

2021年福建大田县大田四中一模物理试卷

这是一份2021年福建大田县大田四中一模物理试卷，共19页。试卷主要包含了单项选择题，填空题，解答题，实验题，作图题，简答题等内容，欢迎下载使用。

一、单项选择题（共16小题；共64分）
1. 估测在实际生活中的应用十分广泛，下列所估测的数据中最接近实际的是
A. 成年人正常的步行速度约为 10 m/s
B. 普通住宅的层高约为 1.5 m
C. 人正常呼吸一次的时间约为 20 s
D. 一枚鸡蛋的质量约为 60 g

2. 在北方的冬天，为了很好地保存蔬菜，在菜窖里放几桶水，这是利用了水
A. 熔化吸热B. 凝固放热C. 液化放热D. 汽化吸热

3. 如图四个用电器中，主要将电能转化为机械能的是
A.
电饭锅
B.
电熨斗
C.
电风扇
D.
电水壶

4. 关于声现象的说法正确的是
A. 鼓在受到击打时会发声，用不同力量击打，发生变化的主要是声音的音色
B. “听诊器”能使人的心脏振动幅度增大，让医生听得更清楚
C. 住宅安装双层玻璃窗可以减小室外噪声对室内的影响
D. 只有房主说出暗语时才能打开“声纹锁”，主要是辨别声音的音调

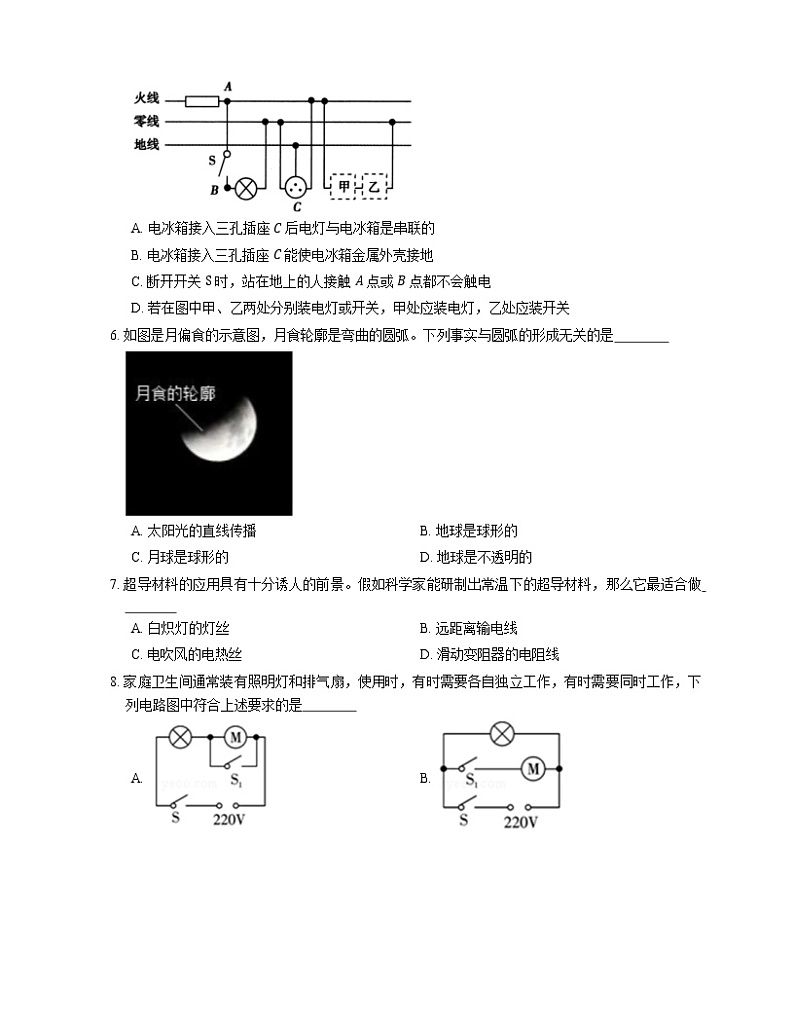

5. 如图是某家庭电路的一部分，下列说法正确的是
A. 电冰箱接入三孔插座 C 后电灯与电冰箱是串联的
B. 电冰箱接入三孔插座 C 能使电冰箱金属外壳接地
C. 断开开关 S 时，站在地上的人接触 A 点或 B 点都不会触电
D. 若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关

6. 如图是月偏食的示意图，月食轮廓是弯曲的圆弧。下列事实与圆弧的形成无关的是
A. 太阳光的直线传播B. 地球是球形的
C. 月球是球形的D. 地球是不透明的

7. 超导材料的应用具有十分诱人的前景。假如科学家能研制出常温下的超导材料，那么它最适合做
A. 白炽灯的灯丝B. 远距离输电线
C. 电吹风的电热丝D. 滑动变阻器的电阻线

8. 家庭卫生间通常装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要同时工作，下列电路图中符合上述要求的是
A. B.
C. D.

9. 如图所示，是“研究液体内部的压强”的几个实验情形，四幅图中烧杯内的液面相平（ρ盐水>ρ水）。下列说法错误的是
A. 比较甲、乙，可以初步得出：在同种液体中，液体内部压强随深度的增加而增大
B. 比较乙、丙，可以初步得出：在同种液体同一深度，液体内部向各个方向的压强相等
C. 比较甲，丁，可以初步得出：液体内部压强的大小与液体的密度有关
D. 比较乙、丁，两次 U 型管液面高度差相等，可以初步得出液体内部压强大小与液体的密度无关

10. 科学实验既要操作规范，又要保障安全。下列实验操作中符合要求的是
A.
移走蒸发皿
B.
使用测电笔
C.
夹持试管
D.
添加砝码

11. 如图所示，在下列有关电与磁实验的装置图中，能应用于电动机的原理的是
A. B.
C. D.

12. 如图是一高山的等高线图，某登山运动员始终以速度 v 从 A 点到达 B 点的过程中，下列说法中正确的是
A. 运动员的体重增加B. 运动员受到的重力势能减小
C. 运动员受到的大气压减小D. 运动员的机械能不变

13. 汽车在平直公路上匀速行驶，下列说法正确的是
A. 汽车对地面的压力和地面对汽车的支持力是一对平衡力
B. 汽车的重力和它所受到的阻力是一对平衡力
C. 汽车对地面的压力和汽车的重力是一对平衡力
D. 汽车的牵引力和它所受的阻力是一对平衡力

14. 有一种“背负式”割草机，它由四冲程汽油机带动锯齿刀片转动割草。对汽油机和割草情景的分析，下列说法不正确的是
A. 汽油机的四个冲程是指吸气、压缩、做功和排气冲程
B. 四冲程汽油机的做功冲程将内能转化为机械能
C. 割草时能闻到青草味说明分子在做永不停息的无规则运动
D. 割草时草屑飞舞是因为受到惯性的作用

15. 如图所示，拉力 F 的功率为 3.6 瓦，物体 A 以 0.2米/秒 的速度沿水平地面向左匀速运动，A 与地面间的摩擦力是 A 重力的 0.3 倍，不计滑轮处摩擦和绳重，则
A. 1 s 内重力做功 3.6 焦B. A 的重力为 120 牛
C. 拉力 F=36 牛D. 摩擦力为 18 牛

16. 一只电阻两端的电压由 3 V 增大到 4 V 时，通过该电阻的电流增加了 0.25 A，则该电阻消耗的电功率增加了
A. 0.25 WB. 1.75 WC. 0.75 WD. 1 W

二、填空题（共4小题；共16分）
17. 中国北斗卫星导航系统是世界第三个成熟的卫星导航系统，由 5 颗静止轨道卫星和 30 颗非静止轨道卫星构成，它是利用 波传递信息；“静止”和“非静止”以 为参照物。


18. 将质量初温相同的铝、铜、铁三个球，浸没在沸水中煮较长的一段时间，则三个球的温度 。从沸水中吸热最多的是 球，吸热最少的是 球。（已知 c铝>c铁>c铜）

19. 厦门海湾公园里经常看到白鹭捕鱼的情景（如图所示）。一白鹭发现前方有一条小鱼，飞行了 15 m，将其捕获。若白鹭共用了 3 时间，忽略小鱼游动的距离，则白鹭平均速度为 m/s。捕获小鱼后，白鹭不能及时停下来，是由于它具有 。

20. 将一盏灯接在某电源上，实际功率为 100 W，若它与一个定值电阻串联后接在同一电源上实际功率变为 81 W，则串联后定值电阻的功率为 W．（电源电压恒定不变，灯丝电阻受温度变化影响忽略）

三、解答题（共3小题；共39分）
21. 如图所示是质量 3000 kg 的叉车将质量为 200 kg 的货物在 10 s 内匀速提高 2 m，叉车与地面总接触面积为 0.16 m2。求：

（1）货物的重力；
（2）叉车工作时对地面的压强；
（3）叉车对货物做有用功的功率。

22. 在如图所示的电路中，电源电压为 6 V 且不变。电阻 R1 的阻值为 10 Ω，滑动变阻器 R2 上标有“50 Ω 2 A”字样。闭合开关 S，电流表示数为 0.2 A。求：
（1）电压表的示数；
（2）滑动变阻器 R2 连入电路的阻值；
（3）若移动滑动变阻器滑片 P 到某一位置时，通电 10 s 后，整个电路至少消耗多少电能?

23. 下表是小明“观察水的沸腾”的实验记录：
时间/min01234567891011温度/℃6070809095989895989898
① 如图，观察沸腾前和沸腾时水中气泡上升过程中的两种情况，图 是水在沸腾前的情况。
② 根据探究数据记录，可以推测表中第 分钟时记录的实验数据可能是错误的，第 8 分钟应该为 ∘C。此时水的沸点为 ∘C；当水沸腾时对水继续加热，则水的温度将 （升高 / 不变 / 降低）。
③ 修正好数据后，在图中用笔画出温度随加热时间变化的图线。
④ 李明发现，本小组的水从开始加热到沸腾的这段时间比其他组要长，其原因可能是： 。（说出一条即可）

四、实验题（共6小题；共60分）
24. 按要求完成填空：
（1）如图甲所示，物体 A 的长度是 cm。
（2）如图乙所示，电能表的读数 kW⋅h。

25. 如图所示，在“研究影响滑动摩擦力大小的因素”的实验中：
（1）该实验的关键是用弹簧测力计水平拉动木块，使木块做 运动；根据 条件可知，木块所受摩擦力的大小等于弹簧测力计的示数。
（2）利用图甲、丁得出：“接触面越粗糙，滑动摩擦力就越大”的结论不科学，原因是 。
（3）分析图甲、乙可知，在接触面粗糙程度一定时， 越大，滑动摩擦力越大。下表各现象中，利用该实验结论的是 。
A.移动很重的石块时，在地上铺设圆木
B.汽车在结冰的路程上行驶，轮胎上缠绕铁链
C.用力压住橡皮，擦去写错的字
（4）在实验过程中，手拉着弹簧测力计做匀速直线运动是比较难做到的，因而弹簧测力计的示数不一定等于滑动摩擦力的大小，小军提出一个改进方法如图所示，你觉得这种方案的优点是 。

26. 小章同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛 A 和 B，点燃玻璃板前的蜡烛 A，小心地移动蜡烛 B，直到与蜡烛 A 的像重合，如图所示．在此实验中：
（1）选取两段完全相同的蜡烛是为了比较像与物的 关系；
（2）移去蜡烛 B，并在其位置上放一光屏，则光屏上 接收到蜡烛 A 烛焰的像（选填“能”或“不能”）；
（3）小章将蜡烛逐渐远离玻璃板时，蜡烛所成像的大小 （选填“变大”、“变小”或“不变”）．
（4）如果玻璃板没有放正，将对实验产生什么影响?
（5）细心的小芳透过玻璃板观察蜡烛 M 的像时，看到在像的后面还有一个较模糊、与像有部分重叠的像，出现两个像的原因是 。

27. 在测定额定电压为 3.8 V 的小灯泡（电阻大约为 10 Ω）额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为 6 V 且保持不变．
（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）．
（2）在连接电路时，开关必须断开．若有 A（5 Ω 1 A）、 B（10 Ω 0.5 A）和 C（15 Ω 0.2 A）三个滑动变阻器可供选择，则应该选择变阻器 （填“A”、“B”或“C”）连入电路，才能保证实验顺利进行．
（3）在实验中，若电压表示数为 2 V，则小灯泡的实际功率 额定功率（填“大于”、“小于”或“等于”）；在此基础上，为了能测量小灯泡的额定功率，必须将滑片 P 向 （填“A”或“B”）端移动，当电压表的示数为 V 时小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为 W．
（4）小明根据测量小灯泡实际功率的多组实验数据，作出了 I−U 图象，如图丙所示．结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压 （填“成”或“不成”）正比，这是因为 ．

28. 初三实验小组的同学决定设计一个简易的身高测量仪，可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线（若干）等。他们的设想是：用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪——所测身高越大，显示仪示数越大，且刻度均匀。
（1）同学们设计了如图 1 所示电路，老师指出他们的设计有不够合理的地方。你认为下列分析正确的是 。
A.移动滑片 P 时，电路的总电阻没有变化
B.当所测身高越大时，电压表的示数越小
C.电压表的示数变化量跟身高变化量不成正比
D.电压表的示数不能由零变化到最大刻度值
（2）在老师的引导下，同学们设计出了正确的电路，是图 2 四个电路中的 电路。
（3）确定正确的电路设计方案后，小组成员开始对器材的参数进行选择。他们采用了电压为 12 V 的电源、一根长为 80 cm 的均匀电阻丝（0.5 Ω/cm）、量程为 0∼3 V 的电压表。为了让测量仪测量身高的范围能达到最大，且测量精确度最高，选择的定值电阻 R1 的阻值应该为 Ω。
（4）利用选定的器材，小组同学连接好了测量电路。对身高为 160 cm 的小曾进行测量时，电压表的示数为 1.5 V；对小杨进行测量时，电压表的示数为 1.2 V，则小杨的身高为 cm。

29. 牛奶是老少皆宜的营养滋补品，被誉为“最接近完善的食物”。但市面上有些牛奶掺水较多，为鉴别牛奶的优劣，小远和小华用天平和量筒做实验测量牛奶的密度。
（1）天平调节平衡后，测出空烧杯的质量为 18 g，在烧杯中倒入适量的牛奶，测出烧杯和牛奶的总质量如图甲所示，将烧杯中的牛奶全部倒入量筒中，牛奶的体积如图乙所示，则烧杯中牛奶的质量为 g，牛奶的密度为 kg/m3。
（2）用这种方法测出的牛奶密度 （选填“偏大”、“偏小”或“准确”）。
（3）小华认为不用量筒也能测量出牛奶的密度，他进行了如下实验操作：
①调好天平，用天平测出空烧杯质量为 m0。
②在烧杯中装满水，用天平测出烧杯和水的总质量为 m1。
③把烧杯中的水倒尽擦干，再装满牛奶，用天平测出烧杯和牛奶的总质量为 m2。
则牛奶的密度表达式 ρ= （已知水的密度为 ρ水）。
（4）实验后，小远发现小华在三次质量称量过程中均用到的一个砝码是生锈的，这会使测量的牛奶密度 。
A.偏大
B.偏小
C.无影响
D.无法确定

五、作图题（共1小题；共13分）
30. 按要求作图（要求保留必要的作图痕迹）
（1）如图所示是烛焰上S发出的三条特殊光线，其中SA经过左侧焦点，SB经过光心．SC平行于主光轴，请画出这三条光线经过凸透镜后的折射光线．
（2）小明用力F将质量均匀木棒的一端抬起，保持如图所示的位置不变，请画出力F的力臂L和木棒受到重力的示意图．

六、简答题（共1小题；共13分）
31. 小明要给同学们表演"空手吸盆"的魔术，他在表演时悄悄地把吸盘压在盆底，用手提起吸盘，就成功地把盆"吸"了起来。为什么吸盘能紧紧地吸在盆底?
答案
第一部分
1. D
【解析】A、成年人正常的步行速度约为 1 m/s，故A错误。
B、普通住宅的层高约为 3 m，故B错误。
C、人正常呼吸一次的时间约为 2 s，故C错误。
D、一枚鸡蛋的质量约为 60 g，符合实际，故D正确。
2. B
【解析】冬天贮莱时，人们常在地窖里放几桶水，液态的水遇冷凝固为固态的冰，同时放出热量，使菜窖的温度不至于过低而将菜冻坏。故A、C、D错误、B正确。
3. C
【解析】ABD．电饭锅、电熨斗、电水壶是把电能转化为内能的装置，故ABD不符合题意；
C．电风扇是把电能转化为机械能的装置，故C符合题意。
4. C
5. B
6. C
【解析】图中的月食的轮廓，是由于太阳、地球、月亮位于同一直线上，地球位于太阳与月球之间时，不透明的圆形地球挡住了沿直线传播的太阳光，在地球上看不到完整月球时，便形成的月偏食。所以圆弧的形成与A.太阳光的直线传播；B.地球是球形的；D.地球是不透明的；三者有关，而与C.月球是球形的，无关。故C正确，ABD错误。
7. B
【解析】超导体电阻为 0，灯丝必须在白炽状态下才能正常发光，电阻为零无法将电能转化为内能，无法放热，A不符合题意；
根据焦耳定律 Q=I2Rt，可知，远距离输电，当电阻为零时，可使导线损耗为零，便可提高传输效率，B符合题意；
电吹风的电热丝是利用电流热效应工作的，它不能使用超导体，C不符合题意；
滑动变阻器滑动变阻器是通过改变连入电路的电阻丝长度来改变电阻大小，它不能使用超导体，D不符合题意。
8. D
【解析】当两开关同时闭合，电动机被短路，电灯单独工作；只闭合 S，电灯和电动机同时工作，但不能让电动机单独工作，不符合题意，故A错；
当两开关同时闭合，电灯和电动机同时工作；只闭合 S，电灯单独工作，但不能让电动机单独工作，不符合题意，故B错；
闭合 S，电灯和电动机同时工作，但不能让电灯或电动机单独工作，不符合题意，故C错；
当两开关同时闭合，电灯和电动机同时工作；只闭合 S1，电动机单独工作；只闭合 S2，电灯单独工作，符合题意，故D正确．
9. D
【解析】比较图甲、乙知道，液体密度相同，液体深度不同，U 形管高度差不同，所以，可以初步得出：在同种液体中，液体内部压强随深度的增加而增大，故A正确；
比较图乙、丙知道，液体密度相同，液体深度相同，U 形管高度差相同，可以初步得出：在同一液体同一深度，液体内部向各个方向的压强相等，故B正确；
比较图甲、丁知道，液体的深度相同，密度不相同，U 型管的高度差不相同，说明液体内部压强与液体密度有关，故C正确；
比较图乙、丁知道，丁图 U 型管液面高度差相同，在水中的深度较深，由 p=ρgh 初步得出液体内部压强与液体密度有关，故D错误。
10. B
【解析】正在加热的蒸发皿温度较高，为防止烫伤手，不能用手直接拿热的蒸发皿，应用坩埚钳夹取，故A错误。
在使用测电笔时，拇指和中指不要接触测电笔前端的金属体，食指必须接触测电笔末端的金属体，使电源、测电笔、人体和大地之间形成通路，故B正确。
加热前试管外壁有水未擦干净；给试管内的液体加热时，试管口应略向上倾斜；试管内液体不能超过试管容积的 13；给试管内的液体加热时，试管夹应该夹住试管的中上部，只拿试管夹长柄；故C错误；
往天平的右盘添加砝码时要用镊子夹取，不可以直接用手拿，故D错误。
11. D
12. C
13. D
【解析】汽车对地面的压力作用在地面上，地面对汽车的支持力作用在汽车上，不符合二力平衡条件，故A不正确；
汽车的重力和它所受到的阻力，不是作用在同一条直线上，不符合二力平衡条件，故B不正确；
汽车对地面的压力和汽车的重力，方向都是竖直向下，不符合二力平衡条件，故C不正确；
汽车的牵引力和它所受的阻力，大小相等、方向相反、作用在同一个物体上、且作用在同一条直线上，符合二力平衡条件，故D正确。
14. D
【解析】A. 内燃机有四个冲程，分别是吸气、压缩、做功和排气四个冲程，故A正确；
B. 四冲程汽油机在做功冲程中，将高温高压燃气的内能转化为活塞的机械能，故B正确；
C. 割草时能闻到青草味，是草味分子的扩散到空气中，说明分子在做永不停息的无规则运动，故C正确；
D. 割草时草屑飞舞，草由静止变为运动，说明力改变了物体的运动状态，故D不正确。
15. D
16. B
【解析】根据欧姆定律可得：
当 U=3 V 时，电路中的电流 I1=UR=3 VR，
当 Uʹ=4 V 时，电路中的电流 I2=UʹR=4 VR，
则 4 VR−3 VR=0.25 A，
解得：R=4 Ω，
该电阻 R 所消耗电功率的变化：
PRʹ−PR=(Uʹ)2R−U2R=(4 V)24 Ω−(3 V)24 Ω=1.75 W。
第二部分
17. 电磁；地球
【解析】卫星和地面的联系靠电磁波，将图片和声音等信号调制到电磁波上，把电磁波当成载体发射回地面；卫星导航系统，由 5 颗静止轨道卫星和 30 颗非静止轨道卫星构成，“静止”和“非静止”是以地球为参照物的，与地球有位置变化的是非静止，没有位置变化的是静止。
18. 相同，铝，铜
【解析】（1）由于热传递的结果，所以煮较长的一段时间后三者的温度一样；
（2）根据热量公式 Q=cmΔt 分析可知，三种物质升高相同的温度，比热容大的吸收的热量多，比热容小的吸收的热量少，
所以铝球吸收的热量最多，铜球吸收的热量最少。
19. 5；惯性
【解析】白鹭平均速度 v=st=15 m3 s=5 m/s，
由于白鹭具有惯性，当它捕到鱼后不能立即停下来，还要保持原来的运动状态继续前进一段距离。
20. 9
【解析】当灯泡直接接到电源上时电路图如图 1 所示，当一个电阻与灯泡串联时电路图如图 2 所示：

因 P=I2R，且 PL=100 W,PL′=81 W，
所以，图 1 和图 2 中灯泡的功率之比：PLPLʹ=（I1I2）2=100 W81 W，
解得：I1I2=109 ⋯⋯①
因电源的电压不变，
所以，由 I=UR 可得：U=I1RL=I2(R+RL) ⋯⋯②
由 ①② 两式可得：
R=19RL，
由图 2 可得：PR=I22R=I22×19RL=19×PL′=19×81 W=9 W。
第三部分
21. （1） 货物的重力是 2000 N；
【解析】已知货物的质量为 200 kg，
则 G货=m货g=200 kg×10 N/kg=2000 N；
（2） 叉车工作时对地面的压强 2×105 Pa；
【解析】叉车工作时对地面的压力 F=G总=(m车+m货)g=(3000 kg+200 kg)×10 N/kg=32000 N；
则工作时对地面的压强 p=FS=32000 N0.16 m2=2×105 Pa。
（3） 叉车对货物做有用功的功率是 400 W
【解析】叉车对货物做的有用功 W=Gh=2000 N×2 m=4000 J；
叉车对货物做功的功率 P=Wt=4000 J10 s=400 W。
22. （1） 电压表的示数为 2 V；
【解析】由 I=UR 可得，电压表的示数：
U1=IR1=0.2 A×10 Ω=2 V；
（2） 滑动变阻器 R2 连入电路的阻值为 20 Ω；
【解析】因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U2=U−U1=6 V−2 V=4 V，
则滑动变阻器 R2 连入电路的阻值：
R2=U2I=4 V0.2 A=20 Ω；
（3） 若移动滑动变阻器滑片 P 到某一位置时，通电 10 s 后，整个电路至少消耗 6 J 的电能。
【解析】当滑动变阻器接入电路中的电阻最大时，通电 10 s 后整个电路消耗的电能最少，
因串联电路中总电阻等于各分电阻之和，
所以，整个电路消耗的最少电能：
W=U2R1+R2大t=(6 V)210 Ω+50 Ω×10 s=6 J。
23. （1） ① 乙
【解析】图甲中气泡在上升过程中体积逐渐变大，所以是沸腾时的现象；图乙中气泡在上升过程中体积逐渐减小，所以是沸腾前的现象。
② 7；98；98；不变
【解析】由表格中数据可以看出，从第 5 分钟水的温度到达 98∘C 不再升高，因此水的沸点应为 98∘C，在沸腾过程中温度保持不变，所以第 7 分钟的数据有错误，则第 8 分钟应该为 98∘C。
③
【解析】首先确定横轴和纵轴代表的物理量和相应的标度，然后确定对应点，最后描点连线做出图象，见图。
④ 水的质量太大
【解析】造成水从开始加热到沸腾的时间过长的原因可能是：水的质量太大，水的初温太低，加热时烧杯没有加盖造成了热量的散失等。
第四部分
24. （1） 3.10
【解析】由图甲知：刻度尺上 1 cm 之间有 10 个小格，所以一个小格代表的长度是 0.1 cm=1 mm，即此刻度尺的分度值为 1 mm；物体 A 左侧与 1.00 cm 对齐，右侧与 4.10 cm 对齐，所以物体 A 的长度为 L=4.10 cm−1.00 cm=3.10 cm。
（2） 1287.3
【解析】图乙中，电能表单位为 kW⋅h，最后一位为小数位，其示数为 1287.3 kW⋅h。
25. （1） 匀速直线；二力平衡
【解析】在“研究影响滑动摩擦力大小的因素”的实验中，应该用测力计水平拉动木块，使木块做匀速直线运动，木块在水平方向上受到平衡力的作用，根据二力平衡条件可知，摩擦力的大小等于弹簧测力计的示数。
（2） 没有控制压力一定
【解析】探究滑动摩擦力大小跟接触面粗糙程度的关系时，没有控制压力一定，得到的结论是不科学的。
（3） 压力；C
【解析】（1）如图的实验中，接触面的粗糙程度相同，压力大小不同，测力计的示数不同，可知接触面的粗糙程度相同，压力越大，滑动摩擦力越大。
（2）A选项：移动很重的石块时，在地上铺设滚木，是变滑动摩擦为滚动摩擦来减小摩擦力，不合题意，故A错误；
B选项：汽车在结冰的路面上行驶，在车轮上缠绕铁链，是增大接触面的粗糙程度来增大摩擦，不合题意，故B错误；
C选项：用力压住橡皮，擦去写错的字，是在接触面粗糙程度相同时，增大压力来增大摩擦力，符合题意，故C正确；
故利用上述结论的选项C；
故选C。
（4） 该方案只需要用力拉动木板 A，B 与测力计始终处于静止状态，方便读出测力计示数
【解析】图中将测力计与木块固定，该方案只需要拉动木板 A，B 与测力计始终处于静止状态，方便读出测力计示数。
26. （1） 大小
【解析】选取两段完全相同的蜡烛是为了比较像与物的大小关系；
（2） 不能
【解析】移去蜡烛 B，并在其位置上放一光屏，则光屏上不能承接到像，说明平面镜成虚像；
（3） 不变
【解析】如果使蜡烛 A 离玻璃板远一些，物体不变，物体的像和物体大小相等，所以像的大小不变；
（4） 如果玻璃板没有放正，蜡烛的像与蜡烛不在同一水平面上，蜡烛成的像不与蜡烛重合，有可能找不到像；
【解析】平面镜所成的像和物体关于平面镜对称，如果玻璃板没有放正，蜡烛的像与蜡烛不在同一水平面上，所以蜡烛成的像不与蜡烛重合，所以有可能找不到像；
（5） 玻璃板比较厚，蜡烛经过两个反射面都会形成像
【解析】由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像。
27. （1）
【解析】灯泡额定电压是 3.8 V，电压表应选 0∼15 V 量程，小灯泡电阻大约为 10 Ω，小灯泡正常发光时的电流约为 I=UR=3.8 V10 Ω=0.38 A，电流表应选 0∼0.6 A 量程；动变阻器的滑片向左移动时小灯变亮，说明滑动变阻器使用左半段电阻丝，滑动变阻器应接左下接线柱；滑动变阻器接左下接线柱，灯泡与滑动变阻器串联接入电路，电压表与灯泡并联，电路图如图所示：
（2） B
【解析】由上知，灯泡正常发光时电路电流约为 I=0.38 A>0.2 A，不能选择滑动变阻器 C，此时滑动变阻器两端电压 U滑=U总−U=6 V−3.8 V=2.2 V，由 I=UR 得：滑动变阻器接入电路的阻值 R滑=U滑I=2.2 V0.38 A≈5.8 Ω>5 Ω，不能选择滑动变阻器 A，应选滑动变阻器 B
（3） 小于；A；3.8；1.52
【解析】电压表示数 2 V 小于灯泡额定电压 3.8 V，由电功率公式 P=U2R 可知灯泡实际功率小于灯泡额定功率；由电路图可知，应向 A 移动滑动变阻器滑片，使滑动变阻器接入电路的阻值变小，灯泡两端的电压变大，当电压表示数等于灯泡额定电压 3.8 V 时，灯泡正常发光；电流表量程 0∼0.6 A，分度值 0.02 A，正常小灯泡发光时读数为 0.4 A，灯泡的额定功率 P=UI=3.8 V×0.4 A=1.52 W
（4） 不成；灯丝电阻随温度的升高而增大
【解析】图线弯曲说明小灯泡的电流与其两端的电压不成正比，即灯泡的电阻值是变化的，不是定值，这是因为灯丝电阻随温度升高而增大，灯泡两端电压越大，通过灯的电流越大，灯泡的实际功率越大，灯丝温度越高，电阻越大，所以图线不是直线．
28. （1） C
【解析】移动滑片 P，滑动变阻器接入电路的阻值发生变化，A项错误；
身高增加时，滑动变阻器接入电路的阻值变大，根据串联分压可知电压表示数变大，B项错误；
电压表示数 U2=R2R1+R2⋅U，可见 U2 与 R2 不成正比，则电压表示数变化量与身高变化量不成正比，因此标注身高的刻度不均匀，故C项分析正确；
滑片 P 在最下端时，R2=0，则 U2=0，P 在最上端时，只要 R1 阻值合适，可以使滑动变阻器两端电压达到电压表量程的最大值，故D项错误。
（2） 丁
【解析】甲电路，电压表示数 U2 与 R2 大小不成正比，刻度不均匀；乙电路，电压表示数 U1=R1R1+R2⋅U，电压表示数随着 R2 增大而减小；丙电路，身高增大时，电路中电流大小不变，电压表示数减小；丁电路，随着身高增加，电路中电流大小不变，与电压表并联的电阻增大，电压表示数 UV=I⋅R下，可见 UV 与 R下 成正比，刻度线可以均匀标注。故选择丁电路。
（3） 120
【解析】选择丁电路，电路电流 I=UR1+R2=12 VR1+80 cm×0.5 Ω/cm=12 VR1+40 Ω，为使测量范围达到最大，当滑片 P 移至最上端时，电压表示数应恰为 3 V，根据 UV=I⋅R下，12 VR1+40 Ω×40 Ω=3 V，得 R1=120 Ω。
（4） 152
【解析】对小曾进行测量时，12 V120 Ω+40 Ω×R下1=1.5 V，则 R下1=20 Ω，对小杨进行测量时，12 V120 Ω+40 Ω×R下2=1.2 V，则 R下2=16 Ω，则小杨身高 h=160 cm−20 Ω−16 Ω0.5 Ω/cm=152 cm。
29. （1） 44；1.1×103
【解析】读图可知烧杯加牛奶的总质量为 62 g，空烧杯的质量为 18 g，故牛奶的质量为 62 g−18 g=44 g，牛奶的体积为 40 mL，
由 ρ=mV=44 g40 cm3=1.1 g/cm3=1.1×103 kg/m3。
（2） 偏大
【解析】将称过质量的牛奶倒入量筒中测体积时，烧杯中会有部分残余，即牛奶的体积测量偏少，则密度会偏大。
（3） (m2−m0)ρ水m1−m0
【解析】不用量筒也能测量出牛奶的密度，水的质量 m水=m1−m0，牛奶的质量 m牛奶=m2−m0，牛奶的体积等于烧杯内水的体积，则牛奶的密度表达式 ρ=(m2−m0)ρ水m1−m0。
（4） C
【解析】小华在三次质量称量过程中均用到的一个砝码是生锈的砝码，水的质量和牛奶的质量都需要两次相减，它们是准确的。故选C。
第五部分
30. （1） 答图见解析
【解析】SC这条入射光线平行于主光轴，其经凸透镜折射后，折射光线过焦点F；
SA这条入射光线过焦点，过焦点的入射光线经过凸透镜折射后，平行于主光轴；
SB这条入射光线过光心，其经凸透镜折射后，传播方向不变．如图所示：
（2） 答图见解析
【解析】质量均匀的木棒的重心在其中心，过木棒的重心沿竖直向下画一条带箭头的线段，并用G表示；反向延长力F得到动力作用线，再过支点O作动力作用线的垂线段得到力F的力臂．如图所示：
第六部分
31. 他在把吸盘压在盆底时，排出了里面的部分空气，在大气压的作用下，就把吸盘吸在了盆底。
