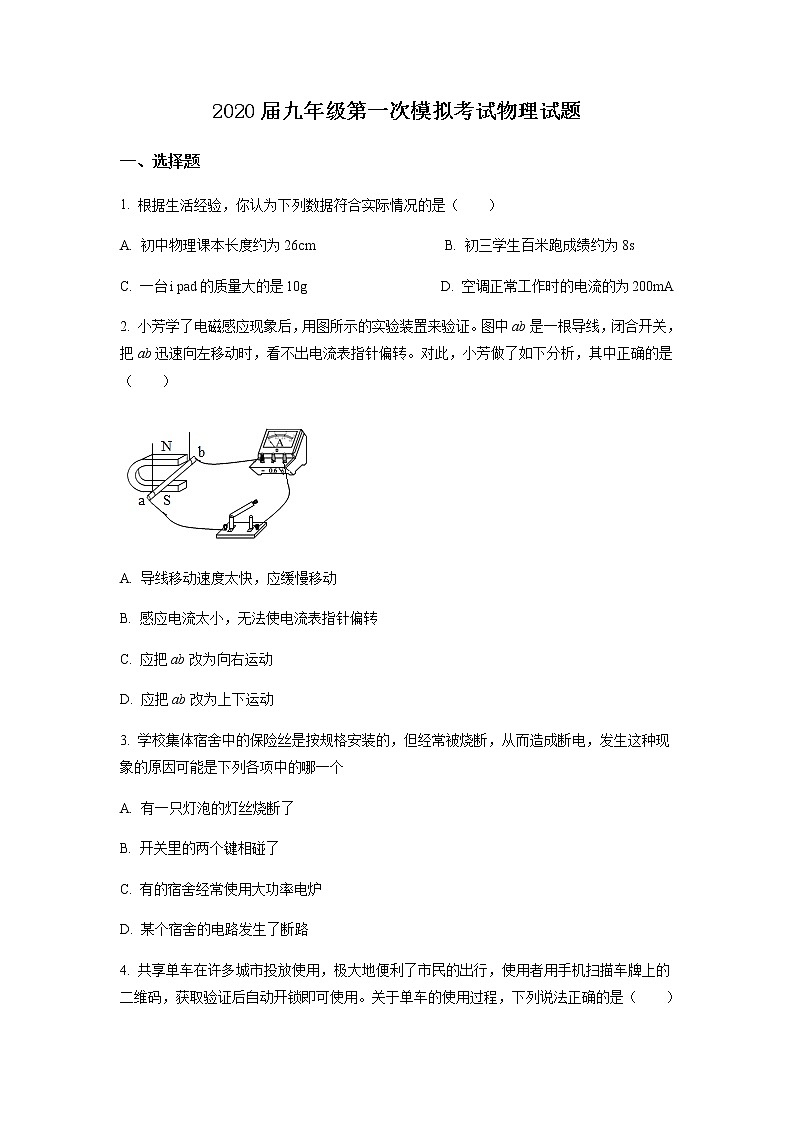

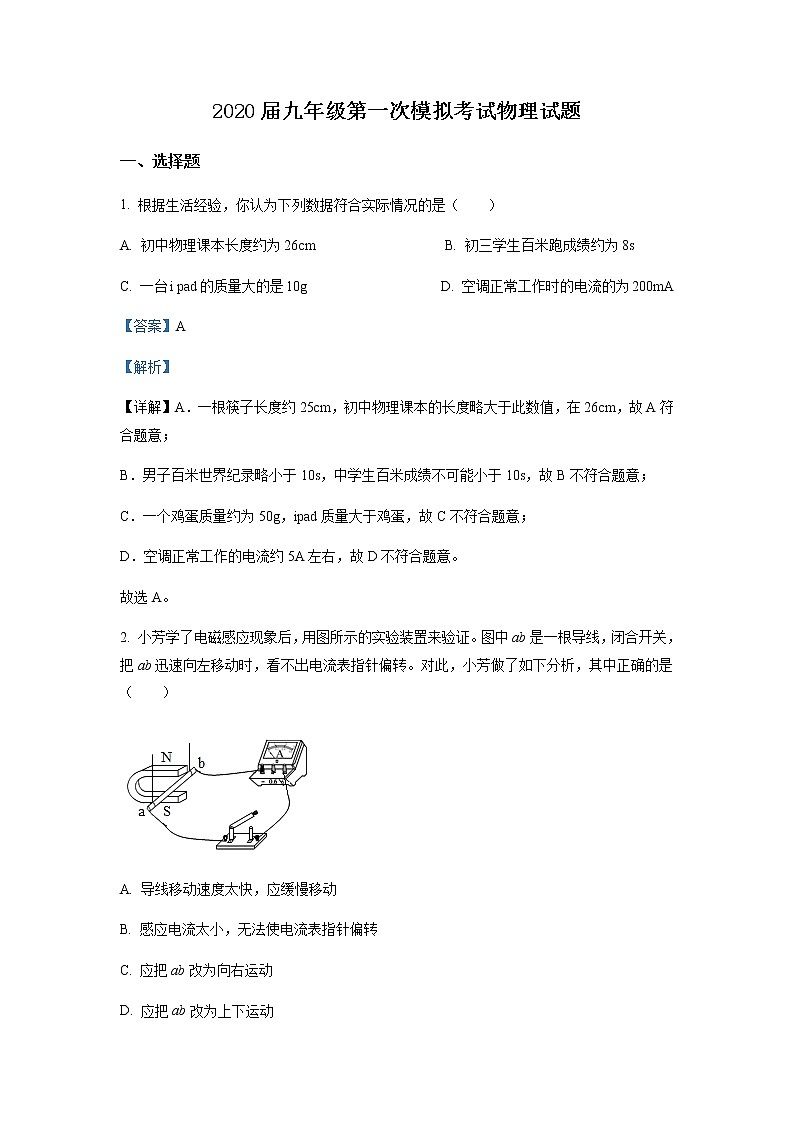

2020届九年级第一次模拟考试物理试题
一、选择题
1. 根据生活经验，你认为下列数据符合实际情况的是（　　）
A. 初中物理课本长度约为26cm B. 初三学生百米跑成绩约为8s
C. 一台i pad的质量大的是10g D. 空调正常工作时的电流的为200mA
【答案】A
【解析】
【详解】A．一根筷子长度约25cm，初中物理课本的长度略大于此数值，在26cm，故A符合题意；
B．男子百米世界纪录略小于10s，中学生百米成绩不可能小于10s，故B不符合题意；
C．一个鸡蛋质量约为50g，ipad质量大于鸡蛋，故C不符合题意；
D．空调正常工作的电流约5A左右，故D不符合题意。
故选A。
2. 小芳学了电磁感应现象后，用图所示的实验装置来验证。图中ab是一根导线，闭合开关，把ab迅速向左移动时，看不出电流表指针偏转。对此，小芳做了如下分析，其中正确的是（　　）

A. 导线移动速度太快，应缓慢移动
B. 感应电流太小，无法使电流表指针偏转
C. 应把ab改为向右运动
D. 应把ab改为上下运动

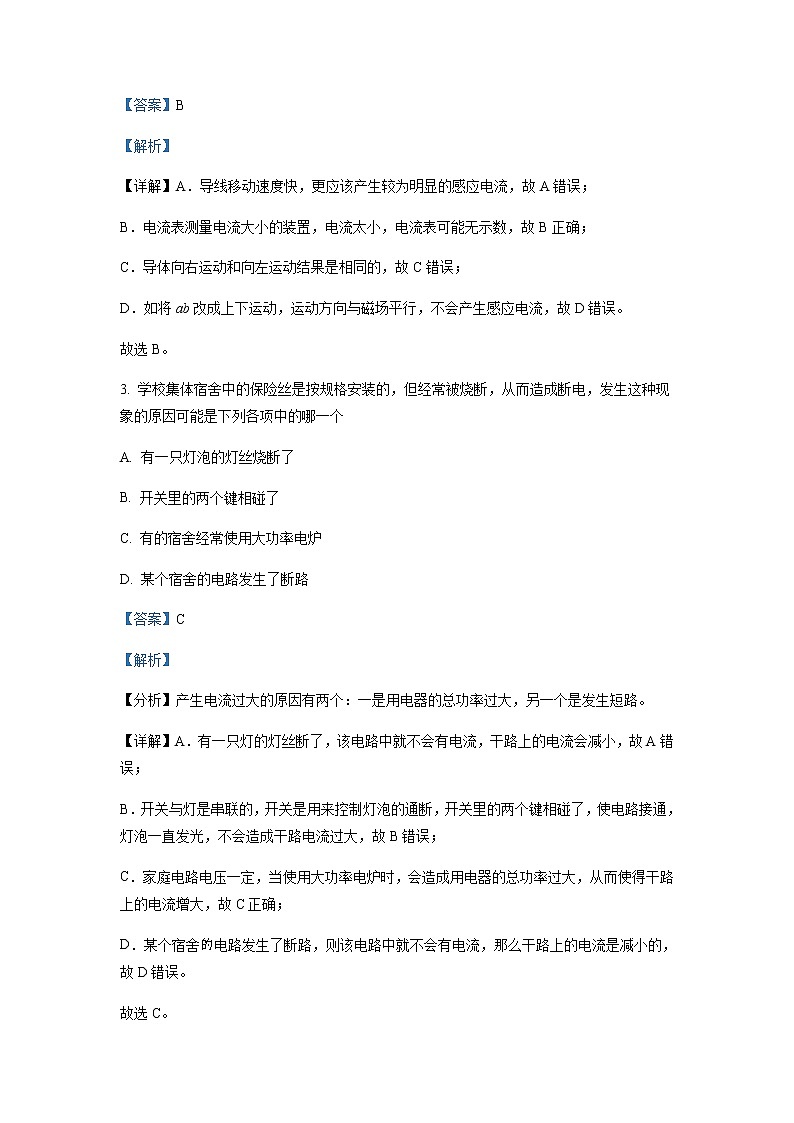

【答案】B
【解析】
【详解】A．导线移动速度快，更应该产生较为明显的感应电流，故A错误；
B．电流表测量电流大小的装置，电流太小，电流表可能无示数，故B正确；
C．导体向右运动和向左运动结果是相同的，故C错误；
D．如将ab改成上下运动，运动方向与磁场平行，不会产生感应电流，故D错误。
故选B。
3. 学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个
A. 有一只灯泡的灯丝烧断了
B. 开关里的两个键相碰了
C. 有的宿舍经常使用大功率电炉
D. 某个宿舍的电路发生了断路
【答案】C
【解析】
【分析】产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路。
【详解】A．有一只灯的灯丝断了，该电路中就不会有电流，干路上的电流会减小，故A错误；
B．开关与灯是串联的，开关是用来控制灯泡的通断，开关里的两个键相碰了，使电路接通，灯泡一直发光，不会造成干路电流过大，故B错误；
C．家庭电路电压一定，当使用大功率电炉时，会造成用电器的总功率过大，从而使得干路上的电流增大，故C正确；
D．某个宿舍电路发生了断路，则该电路中就不会有电流，那么干路上的电流是减小的，故D错误。
故选C。

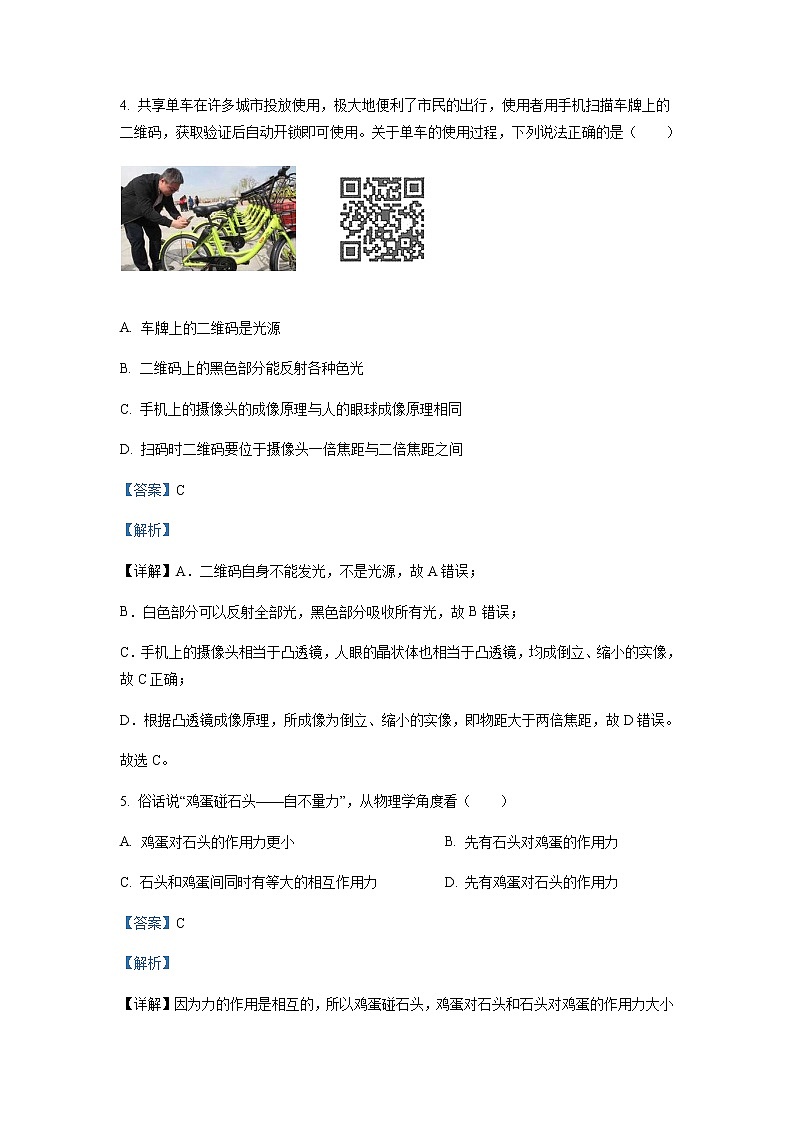

4. 共享单车在许多城市投放使用，极大地便利了市民的出行，使用者用手机扫描车牌上的二维码，获取验证后自动开锁即可使用。关于单车的使用过程，下列说法正确的是（　　）

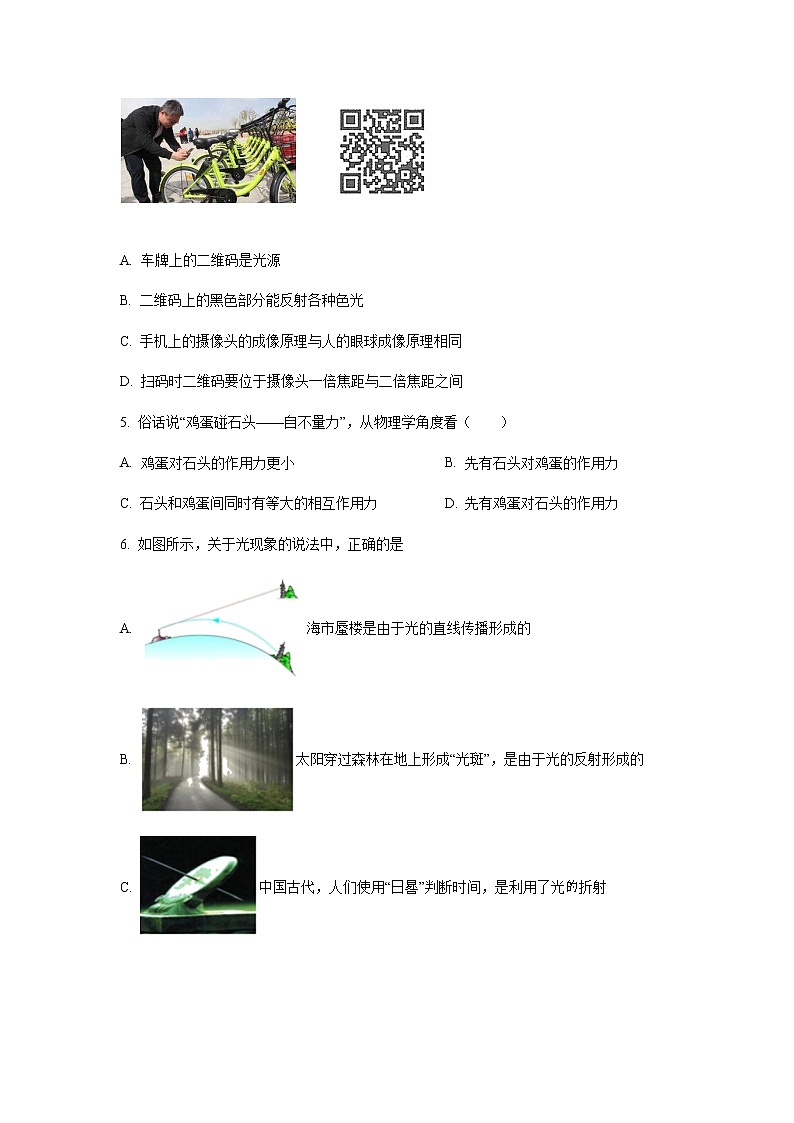

A. 车牌上的二维码是光源
B. 二维码上的黑色部分能反射各种色光
C. 手机上的摄像头的成像原理与人的眼球成像原理相同
D. 扫码时二维码要位于摄像头一倍焦距与二倍焦距之间
【答案】C
【解析】
【详解】A．二维码自身不能发光，不是光源，故A错误；
B．白色部分可以反射全部光，黑色部分吸收所有光，故B错误；
C．手机上的摄像头相当于凸透镜，人眼的晶状体也相当于凸透镜，均成倒立、缩小的实像，故C正确；
D．根据凸透镜成像原理，所成像为倒立、缩小的实像，即物距大于两倍焦距，故D错误。
故选C。
5. 俗话说“鸡蛋碰石头——自不量力”，从物理学角度看（　　）
A. 鸡蛋对石头的作用力更小 B. 先有石头对鸡蛋的作用力
C. 石头和鸡蛋间同时有等大的相互作用力 D. 先有鸡蛋对石头的作用力
【答案】C
【解析】
【详解】因为力的作用是相互的，所以鸡蛋碰石头，鸡蛋对石头和石头对鸡蛋的作用力大小相同，力是同时发生，同时消失的，故C符合题意；
故选C。
6. 如图所示，关于光现象的说法中，正确的是
A. 海市蜃楼是由于光的直线传播形成的
B. 太阳穿过森林在地上形成“光斑”，是由于光的反射形成的
C. 中国古代，人们使用“日晷”判断时间，是利用了光的折射

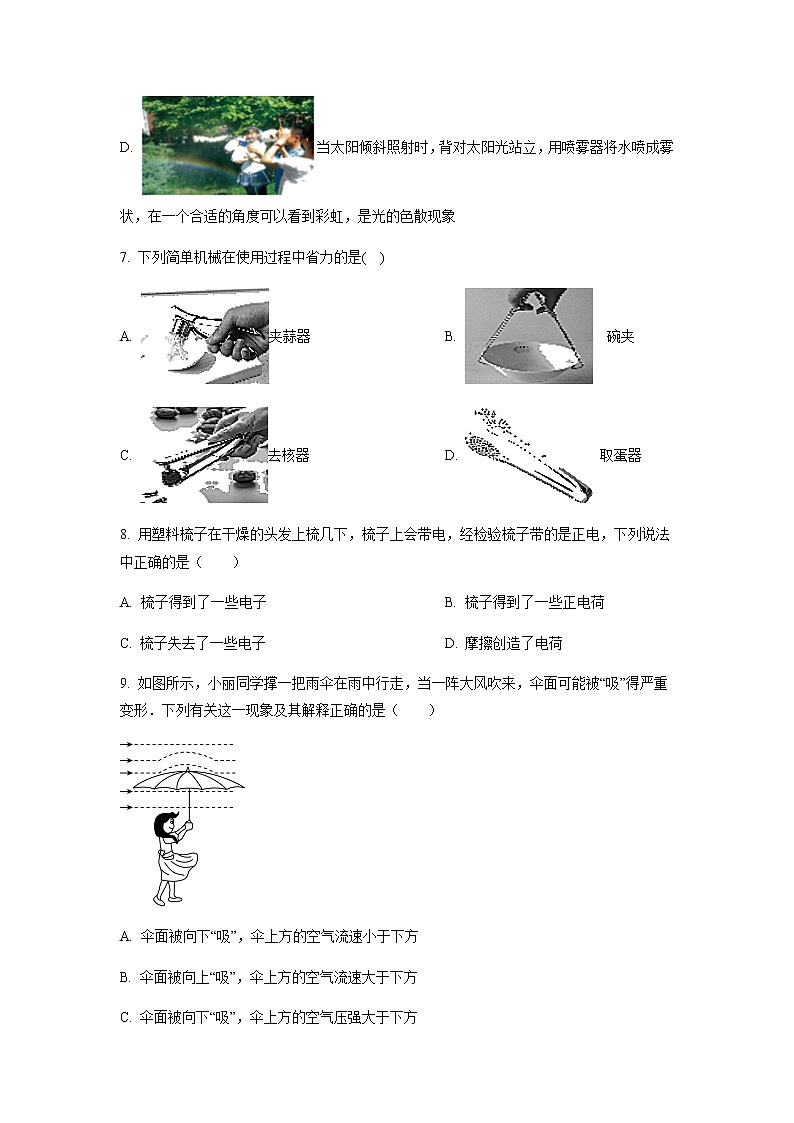

D. 当太阳倾斜照射时，背对太阳光站立，用喷雾器将水喷成雾状，在一个合适的角度可以看到彩虹，是光的色散现象
【答案】D
【解析】
【详解】A．海市蜃楼是因为折射现象形成的虚像，是由于空气密度不均匀引起的，故A错误；
B．太阳穿过森林在地上形成“光斑”，是由光的直线传播形成的，故B错误；
C．由于光沿直线传播，当光遇到不透光障碍物后，被障碍物挡住，于是在障碍物后就形成影子；日晷就是利用影子的方向、长短粗略判断时刻的计时仪器，故C错误；
D．用喷雾器将水喷成雾状，当太阳光射入空气中的小水滴时，太阳光经过折射发生色散，从而形成彩虹，故D正确．
7. 下列简单机械在使用过程中省力的是( )
A. 夹蒜器 B. 碗夹
C. 去核器 D. 取蛋器
【答案】A
【解析】
【详解】A．夹蒜器在使用时，动力臂大于阻力臂，是省力杠杆，符合题意；
B．碗夹在使用时，动力臂小于阻力臂，是费力杠杆，不符合题意；
C．去核器在使用时，动力臂小于阻力臂，是费力杠杆，不符合题意；
D．取蛋器在使用时，动力臂小于阻力臂，是费力杠杆，不符合题意．
8. 用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是正电，下列说法中正确的是（　　）
A. 梳子得到了一些电子 B. 梳子得到了一些正电荷
C. 梳子失去了一些电子 D. 摩擦创造了电荷
【答案】C
【解析】
【详解】电子的电性是负电，塑料梳子在干燥的头发上梳几下，梳子带的是正电，是由于梳子失去电子，带正电，而头发得到电子，带负电，并非产生电荷。
故选C。
9. 如图所示，小丽同学撑一把雨伞在雨中行走，当一阵大风吹来，伞面可能被“吸”得严重变形．下列有关这一现象及其解释正确的是（　　）

A. 伞面被向下“吸”，伞上方的空气流速小于下方
B. 伞面被向上“吸”，伞上方的空气流速大于下方
C. 伞面被向下“吸”，伞上方的空气压强大于下方
D. 伞面被向上“吸”，伞上方的空气压强大于下方
【答案】B
【解析】
【详解】等质量的空气在相同的时间内同时通过伞的上表面和下表面，由于上表面弯曲，下表面平直，所以空气通过上表面的流速大，通过下表面的流速较小．因为伞上方的空气流速大，压强较小；伞下方的空气流速小，压强大，所以伞面受到一个向上的压强差，伞被向上“吸”．
由上述可知选项A、C、D的说法都不正确．
故选B
10. 灯带在装饰材料中杯广泛应用。芳芳同学在研究其内部结构时发现，灯带中的灯串联后经电流适配器接入照明电路，如图所示。她取下一只灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。以下推断符合上述事实的是（　　）

A. 一只正常工作的电压是 B. 灯带中一只灯断路后其它灯还亮
C. 灯工作时主要是将电能转化为内能 D. 灯具有单向导电性
【答案】D
【解析】
【详解】A.灯带中的LED灯串联后接入照明电路，一只灯的工作电压小于220V，故A错误；
B. 串联电路一个用电器损坏，其它用电器的工作情况受到影响，故B错误；
C. 用手触摸几乎不发热，说明很少电能转化成内能，故C错误。
D. 开始灯不亮，对调电池正负极后灯亮了，说明LED灯具有单向导电性，故D正确。
故选D。

11. 在图温度计所示的恒温环境下进行实验．将温度计放入一杯冰水混合物中(冰是晶体)，从温度计放入开始计时，放入时间足够长，下列哪幅示意图可能反映了温度计内液体的体积随时间变化的情况

A. B. C. D.
【答案】A
【解析】
【详解】由图知，当时环境温度始终为25℃，而冰水混合物的温度为0℃，当把温度计放入冰水混合物中时，温度计的示数先下降，则温度计内的液体的体积先减小，然后温度计的示数保持0℃不变，则即温度计内液体的体积保持不变，待冰完全熔化后，水的温度又开始上升直至与环境温度相同即为25℃，这个过程对应温度计的示数变化是由0℃变成25℃，最后不变，即温度计内液体的体积先变大后不变，可见，从计时开始，温度计内液体的体积的变化情况是：先变小后不变，再变大后不变．故应选A．
12. 小星和小华分别购买了两只不同品牌的乒乓球，为了比较两只乒乓球的弹性大小，他们设计了几种方案，你认为能够解决这个问题的最好方案是（）
A. 把两球向墙掷去，比较它们反弹后离墙距离
B. 用手捏乒乓球，比较它们的弹性
C. 用乒乓球拍分别打击两球，比较两球飞出去的距离
D. 让两球置于乒乓球桌面上方同一高度自由落下，比较它们反弹的高度
【答案】D
【解析】
【详解】A．把两球向墙掷去，它们反弹后离墙的距离除去与它们的弹性大小有关外，还可能与用力的大小有关，故A不符合题意；
B．用手捏乒乓球，它们的硬度不能反映弹性的大小，故B不符合题意；
C．用乒乓球拍分别打击两球，两球飞出去距离除去与它们的弹性大小有关外，还可能与用力的大小有关，故C不符合题意；
D．让两球置于乒乓球桌面上方同一高度自由落下时，它们反弹的高度能说明其弹性的大小，故D符合题意。
故选D。
二、填空题
13. 阳春三月，阳光照在身上让人感觉温暖，这是因为阳光中的红外线具有________效应：公园景区花开绚烂、“暗香”浮动，说明花中芳香油分子在做永不停息的________运动；游人们纷纷拿出手机拍照发朋友圈互动，手机能发送信息依靠____（选填“电磁波”或“声波”）。
【答案】 ①. 热 ②. 无规则 ③. 电磁波
【解析】
【详解】[1]人感到温度，是吸收热量，所以阳光中的红外线具有热效应。
[2]由于分子会不停的做无规则运动，所以香油分子也在永不停息的做无规则运动。
[3]手机能发送信息依靠电磁波，电磁波在真空中的传播速度是3×108m/s。
14. 5月31日，位于长春市伊通河上的自由大桥在2s内成功爆破。由于采用“微爆破”技术，爆破中产生的声音很小，这是在_________处减弱噪声，最大限度地控制了声音的________（选填“音调”“响度”或“音色”），爆破声是通过________传到周围人们的耳朵中。
【答案】 ①. 声源 ②. 响度 ③. 空气
【解析】
【详解】[1]减弱噪声有三种途径：人耳处减弱，传播过程中减弱，声源处减弱，题中产生的声音很小，故为声源处减弱。
[2]响度表示声音的大小，声音很小，即响度很小。
[3]声音的传播需要介质，空气属于介质，属于爆破声通过空气传到人耳。
15. 如图，在拉力F＝10N的作用下，物体沿水平面向右做匀速直线运动，物体受到的摩擦力是_____N；当撤去拉力F时，物体将_____，此时，假设重力突然消失，在不计空气阻力的情况下，物体将_____（以上两空选填“保持静止状态”、“做减速直线运动”或“做匀速直线运动”）．

【答案】 ①. 10 ②. 做减速运动 ③. 做匀速直线运动
【解析】
【详解】在拉力F＝10N的作用下，物体沿水平面向右做匀速直线运动，由物体受到的摩擦力与拉力是一对平衡力，为10N；当撤去拉力F时，物体只受摩擦力的作用，受力不平衡，故物体将做减速运动，此时，假设重力突然消失，由压力消失，摩擦力也消失，物体在水平方向上不受力的作用，在不计空气阻力的情况下，物体由于惯性，将保持力消失瞬间的运动状态不变，做匀速直线运动．
16. 在比较不同燃料热值的实验中，小明利用与图示完全相同的两套实验装置，分别在燃烧皿中放入质量相同的燃料甲和燃料乙，点燃后对质量都为100g和初温都为20℃的水加热.燃烧相同时间后，用甲加热后的水温度为30℃，另一杯水温度为24℃．此过程水的内能______（增大/减小）用甲加热的水吸收的热量为_________J.此时_____（能/不能）说明甲的热值较大.水的比热容为4.2×103J/(kg·℃)

【答案】 ①. 增大 ②. 4.2×103 ③. 不能
【解析】
【详解】[1]水吸热内能增大。
[2]甲中的水吸收的热量

[3]燃烧了相等的时间，甲杯水的温度升高的较快，即甲燃烧产生的热量多，但相同时间两种燃料燃烧的质量不能比较，故不能比较热值的大小。
17. 如图所示。小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”，附合开关S，发光二极管发光，电压表有示数、则A金属片是土豆电池的________板：发光二极管是由_________（选填“超导体”“绝缘体”或“半导体”）制成的：若二极管断路，则电压表_________（选填“有”成“没有”）示数。


【答案】 ①. 负
②. 半导体 ③. 有。
【解析】
【详解】[1]根据电压表的使用规则，电流正进负出，所以A为正极。
[2]LED是发光二极管，二极管的制成材料是半导体。
[3]二极管断路，则电压表串联到电源两端，测量电源电压，有示数。
18. 中国建造的“山东”号航空母舰出海试航。当航空母舰在平静的水航行时，它所受的浮力______它的总重力（选填“大于”、“等于”或“小于”），当航空母舰上载飞机起飞后，它排开水的体积______（选填“增大”、“减小”或“不变”），舰载飞机起飞后，以航空母舰为参照物它是_____。（选填“运动”或“静止”）。

【答案】 ①. 等于 ②. 减小 ③. 运动
【解析】
【详解】[1] 航空母舰漂浮，竖直方向处于平衡状态，所以浮力大小等于自身重力。
[2] 航空母舰上载飞机起飞后，质量变小，重力变小，根据阿基米德原理

排开水的体积减小。
[3] 舰载飞机起飞后，相对于航空母舰的位置发生了变化，所以是运动的。
19. 汽车刹车的过程，伴随着能量从_______转化为内能，内能散失到空气中，此过程能量的总和_______（增大/不变/缩小）．散失到空气中的内能无法自动转化为机械能再用来驱动骑车，这是因为能量的转移和转化具有_______性．
【答案】 ①. 机械能（动能） ②. 不变 ③. 方向
【解析】
【详解】据能量的守恒定律可知，汽车刹车的过程，通过做功，将机械能转化为内能，内能散失到空气中，此过程能量的总和是不变的；因为能量的转移和转化具有方向性，所以散失到空气中的内能无法自动转化为机械能再用来驱动汽车．
20. 小明坐在教室的座位上时，能从黑板上方的电子钟玻璃面内看到两盏日光灯的像，如图甲所示，这是光的_____现象；当他走到讲台前再看钟玻璃面发现像不见了，如图乙所示．那么这两盏灯像的位置_____（选填“改变”或“未改变”），这两盏灯之间是_____联．

【答案】 ①. 反射 ②. 未改变 ③. 并
【解析】
【详解】日光灯在电子钟玻璃表面成像，属于平面镜成像，这是光的反射现象；当他走到讲台前，两盏灯的位置不变、电子钟的位置没变，所以像的位置未改变；这两盏灯工作时互不影响（若一盏灯灭、另一盏灯还能工作），所以它们之间是并联的．
三、解答题
21. 如图所示，当铁球摆到最高点A时，请画出它此时的受力示意图．
（ ）

【答案】
【解析】
【详解】当到达最高点时，物体受重力及绳子的拉力，重力方向竖直向下，拉力方向沿绳子方向，故
【点睛】
22. 如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．

【答案】
【解析】
【分析】光的折射定律的内容：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧．当光线垂直入射时，折射光线、法线和入射光线在同一直线上．当光线从空气斜射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，则折射角大于入射角．
【详解】首先光从空气垂直入射到玻璃的表面，所以传播方向不变．然后光从玻璃斜射入空气中，首先过入射点画出法线，然后根据光从其它介质斜射入空气时折射角大于入射角，画出折射光线．如图所示：

23. 图为带开关的插座，部分电路已接好。请用笔画线代替导线将电路补画完整。
（ ）

【答案】
【解析】
【详解】开关控制着三孔插座，因此和三孔插座是串联，火线下来进开关，开关出来进三孔插座的右孔，从三孔插座的左孔进零线。

24. 一种名为跳蚤（又称虼蚤、虼蚤子）的昆虫。身长只有0.5-3毫米，可是往上跳的高度却可达350mm，其比例相当于标准身高的人跳过35层高的摩天大楼，如果一只跳蛋质量为200毫克，可在10-2s时间内跳跃350mm的高度，它跳跃时所用的力为体重的400倍。求：
(1)跳蚤的重力：
(2)跳蚤从起跳至最高点过程中，克服重力所做功平均功率。
(3)若跳蚤的脚与地面的总接触面积为1×10-5m2，它跳跃时对地面的压强多大？
【答案】(1)2×10-3N(2)0.7W(3)8×104Pa
【解析】
【详解】(1) 一只跳蛋质量为200毫克，即2×10-4g，跳蚤重力为

(2)
350mm=0.35m
跳蚤克服重力所做功的平均功率

(3) 它跳跃时所用的力为体重的400倍，根据力的作用是相互的，所以地面受到的压力

它跳跃时对地面的压强为

答：(1)跳蚤的重力2×10-3N。
(2)跳蚤从起跳至最高点过程中，克服重力所做功的平均功率0.7W。
(3)若跳蚤的脚与地面的总接触面积为1×10-5m2，它跳跃时对地面的压强为8×104Pa。
25. 某简易电吹风简化电路如图所示，其主要技术参数知下表，在家庭电路使用中，求：

(1)当电吹风吹冷风时，通过电动机的电流；
(2)电热丝的电阻；
(3)小华5分钟用此电吹风热风挡把头发吹干，求电热丝产生的热量。
【答案】(1)1A；(2)55Ω；(3)2.64×105J
【解析】
【详解】(1)当吹冷风时，开关接BC端，，冷风时功率为220W，则通过电动机的电流

(2) 当吹热风时，电阻丝和电动机并联，所以电阻丝两端电压为220V，功率为

电阻丝的电阻为

(3) 电吹风把电能转化为热能，则

答：(1)当电吹风吹冷风时，通过电动机的电流1A。
(2)电热丝的电阻55Ω。
(3)小华5分钟用此电吹风热风挡把头发吹干，电热丝产生的热量为2.64×105J。
26. 各种复合材料由于密度小、强度大，广泛应用于汽车、飞机等制造业．小明测量一块实心复合材料的密度．

（l）将托盘天平放在水平桌面上，将游码移至标尺左端零刻线处，发现指针静止时指在分度盘中线的左侧，如图甲，则应将平衡螺母向_____（选填“左”或“右”）调节，使横梁平衡．
（2）用调好的天平测量该物块的质量时，当在右盘放入最小的祛码后，指针偏在分度盘中线左侧一点，则应该__（选填选项前的字母）．
A.向右调平衡螺母 B.向右盘中加祛码 C.向右移动游码
当天平重新平衡时，盘中所加砝码和游码位置如图乙所示，则所测物块的质量为_____．
（3）因复合材料的密度小于水，小明在该物块下方悬挂了一铁块，按照如图丙所示顺序，测出了该物块的体积，则这种材料的密度是____kg/m3．
（4）分析以上步骤，你认为小明在测体积时的操作顺序会引起密度测量值比真实值__（选填“偏大”、“不变”或“偏小”）．
请你写出这类材料广泛应用于汽车、飞机制造的优点:___________．
【答案】 ①. 右 ②. C ③. 16.4 ④. ⑤. 偏小 ⑥. 密度小，可以减轻飞机和汽车的质量，以提高速度、节约能源等
【解析】
【详解】（1）指针偏左，平衡螺母向右调节，使横梁平衡；
（2）用调好的天平测量该物块的质量时，当在右盘放入最小的祛码后，指针偏在分度盘中线左侧一点，即说明此时右盘所放的砝码的质量较小，故应该像右调节游码，使得天平再次平衡；据图可知，此时天平标尺的分度值是0.2g，故此时待测物体的质量是：m=10g+5g+1.4g=16.4g；
（3）据丙图中的②可知，此时的体积为60mL，据丙图中的③可知，此时的体积为40mL，故复合材料的体积是：V=60cm3-40cm3=20cm3，所以该材料的密度是：；
（4）由于测量过程中，复合材料上面会沾有一些水，故使得测量的体积偏大，据密度公式可知，密度偏小；据题可知，该复合材料的密度偏小，故在生活生产中，可以用该材料减轻飞机和汽车的质量，以提高速度、节约能源等．
27. 小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究“凸透镜成像的规律”

（1）小明通过图甲的实验操作，确定了该凸透镜的焦距______．实验时，把凸透镜固定在光具座 50 cm 刻度线处．
（2）小明将蜡烛移至光具座上 10 cm 刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该 像是倒立、_____的实像．
（3）小明又将蜡烛移至光具座上 25 cm 刻度线处，为在光屏上再次得到清晰的像，应将光屏向_____选填“靠近”或“远离”）透镜的方向移动，应用这一成像特点可制成的光学仪器是______ ；此时小明把自己的近视 眼镜放在蜡烛和凸透镜之间，若要在光屏上再次成清晰的像，则需要将光屏向___（选填“靠近”或“远 离”）透镜的方向移动．
（4）小明将蜡烛移至光具座上 40 cm 刻度线处，移动光屏，发现不能在光屏上得到像，为了观察此时成像特点，请你写出接下来的操作是：_____ ；小明将蜡烛继续靠近透镜，看到的像将_____ （选填“变大”、“变小”或“不变”）.
【答案】 ①. 15cm ②. 缩小 ③. 远离 ④. 幻灯机 ⑤. 远离 ⑥. 眼睛在光屏一侧透过凸透镜可观所成的像（正立放大的虚像） ⑦. 变小
【解析】
【详解】第一空．有最左边的图可以看出：凸透镜的焦距为15cm．
第二空．将蜡烛移至光具座上10cm刻度线处，此时的物距为：u=50.0cm-10.0cm=40cm
则该像是倒立、缩小的实像；
第三空．将蜡烛移至光具座上25cm刻度线处，物距变小，则像距变大，所以应将光屏向远离透镜的方向移动，此时物体位于一倍和二倍焦距之间，
第四空．应用这一成像特点可制成的光学仪器是幻灯机；
第五空．近视镜对光有发散作用，所以光经过透镜以后将会延迟会聚，因此则需要将光屏向远离透镜的方向移动；
第六空．当将蜡烛移至光具座上44cm刻度线处，u=50.cm—40cm=10cm，不能在光屏上得到清晰的像，接下来的操作是：眼睛在光屏一侧透过凸透镜可观所成的像（正立放大的虚像）．
第七空．根据凸透镜成像规律可知：小明将蜡烛继续靠近透镜，看到的像将变小．
28. 小华利用如图甲所示的电路探究“电流与电阻的关系”，已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为25Ω、20Ω、15Ω、10Ω，滑动变阻器的规格为“0~50Ω”：

(1)请根据图甲，用笔画线代替导线将图乙所示的实物电路连接完整；
（ ）
连接导线时，开关应处于_________（闭合/浙开）状态；
(2)为完成整个实验，应利用滑动变阻器控制R两端的电压至少保持_________不变；
(3)连好电路后闭合开关，发现电流表和电压表在电路中位置颠倒，则闭合开关后，电压表__________（有/没有）示数，电流表_________（有/没有）示数；
(4)实验中将定值电阻R的阻值由25Ω依次更换为20Ω、15Ω、10Ω，使电压表的示数为3V不变。则每次闭合开关后都应该将滑动变阻器的滑片P依次修到适当位置，当定值电阻换为15Ω时，应向_________（左/右）移动滑动变阻器的滑片使接入的阳值为_________Ω；
(5)小华又将乙图中的电阻R换成标有“3.8V”的小灯泡，图丙是灯泡正常发光时的电流表的数，则该灯泡的额定功率为_________W。
【答案】 ①. 见解析所示 ②. 断开 ③. 2V ④. 有 ⑤. 没有 ⑥. 左 ⑦. 15 ⑧. 0.76
【解析】
【详解】(1)[1]电路中的最大电流

所以电流表的量程为0~0.6A，且与电阻串联，如下图所示：
。
[2]为了保护电路，连接导线时，开关应该处于断开状态。
(2)[3]滑动变阻器的最大阻值与R = 25Ω串联时，滑动变阻器分得的电压最小，电路中的电流

电压表示数的最小值

(3)[4][5]当把电压表和电流表的位置给颠倒后，由于电压表串联在电路中，且电压表的阻值特别大，所以导致电路中的电流很小，所以电压表有示数，电流表没有示数。
(4)[6][7]当定值电阻R的阻值由25Ω换成15Ω时，则电路中的总阻值变小，电流变大，根据欧姆定律可知变阻器两端的电压变大，为了是R两端的电压保持3V不变，则应减小变阻器连入电路的阻值，即滑片应向左端移动。此时，电路中的电流

滑动变阻器两端的电压为

则根据欧姆定律得，变阻器的阻值

(5)[8]电流表的量程为0~ 0.6A， 灯泡的额定电流IL= 0.2A，灯泡的额定功率

29. 阅读短文，回答问题。
饮水机
饮水机是利用电能，通过内部的制冷、制热系统及净化、消毒等系统来达到制备冷、热水功能的，并且安全、快捷、健康的新一代饮水电器产品。
饮水机内部水是通过负压来实现的，水瓶底部为密封，插入饮水机。当用户接水时，水罐内水位下降，空气由下面进入瓶内，使得瓶内的水进入水罐。若水瓶破裂或出现缝隙，外面的空气进入水瓶内，使得板内压力增大，破坏了压力平衡，致便水罐水面上升，出现聪明座溢水现象。
制热系统分为内热式和外然式。制冷系统有电子制冷与压缩机制冷。电子制冷主要是通过电子制冷芯片达到制冷目的。电子冰胆中的制冷芯片包含着许多（常用的是255对）由P型和N型丰导体元件连结成的电偶。半导体中有可以自由移动的电荷，通电时，电荷移动的方向与电流方向相反。由于电荷在不同的材料中具有不同的能量，当它从高能量状态向低能量状态运动时放出热量；从低能量状态向高能量状态运动时吸收热量。从绝缘陶光片上吸收（放出）热量的多少可用公式Q=π·I表示，其中， I为电流的大小，π称为“帕尔帖系数”，吸收热量时π为正值，放出热量π为负值，π的绝对值不变。
通直流电之后丰导体热端放出热量、冷端吸收热量，产生温差。然后将冷端与水罐接触，吸收水的热量，使水罐内水温持续下降，热端通过直流风扇散热降温，再通过热敏传感器来控制制冷芯片工作，达到控制水温的目的。在室温条件下，电子制冷初次使用需90分钟左右降到15℃。电子制冷最低温度为9-11℃，每小时制冷水能力为0.7L/h，仅适合家庭使用；压缩机制冷系统主要由压缩机、冷凝器、毛细管和蒸发器四个部件，他们之间用管道联接，形成一个封闭系统，制冷剂在系统内循环流动，不断地发生状态变化，并与外界进行能量交换，从而达到制冷的目的。压缩机制冷速度较快，初次使用30分钟后度降到10℃以下，约为电子制冷时间的20%~30%。压缩机制冷最低温度为5-6℃，每小时制冷水能力为2L/h，适合公司等商务使用。


请回答下列问题：
(1)水瓶插入饮水机，其内部的压力 ___________ 外界的大气压力，保证瓶内的水不会流满出来；
(2)若将图中电源换成交流电源、此时饮水机 _________ （选填“能”或“不能”）正常制冷；
(3)如图所示，应该将 _________ （上面/下面）的绝缘陶瓷片与水罐接触来制冷；
(4)给半导体制冷器提供乙图所示的交流电，当电流为正值时，表示电流方向与甲图直流电方向相同，当电流为负值时，表示电流方向与乙图直流电方向相反，在丙图上作出绝缘瓷片热端处的Q-t图像；
（ ）
(5)直冷式冷热饮水机由水箱提供常温水（20℃），电子制冷最低温度为10℃，30min水可以放出 ________ J热量。
【答案】 ①. 小于 ②. 不能 ③. 上面 ④. 见解析所示 ⑤. 4.2×104
【解析】
【详解】(1)[1]用桶里气压小于外部气压，把水压于桶内，当我们倒水时，空气进入桶内导致桶内气压加大，所以水就流出，当水流出后，桶内气压又减小，导致内外压平衡，使水压在桶内不能流出。
(2)[2]交流电源的电流方向是变化的，这样吸热和放热的状态就会不断改变，不能使吸热的部分恒定保持吸热状态，不能使放热的地方恒定保持放热状态。
(3)[3]由图甲可知，上方吸冷藏吸热，温度下降。
(4)[4]观察图乙可知，当电流为正值时，表示电方向与乙图直流电方向相同，电流为负值时，表示电流方向与乙图直流方向相同相反，在丙图上作出Q-t图象如图所示：


(5)[5]每小时制冷水能力为2L/h，30min制冷1L

水的质量

30min水可以放出热量
