2020-2021学年第25章 投影与视图综合与测试测试题

这是一份2020-2021学年第25章 投影与视图综合与测试测试题，共16页。试卷主要包含了如图所示的支架，如图，该几何体的主视图是等内容，欢迎下载使用。

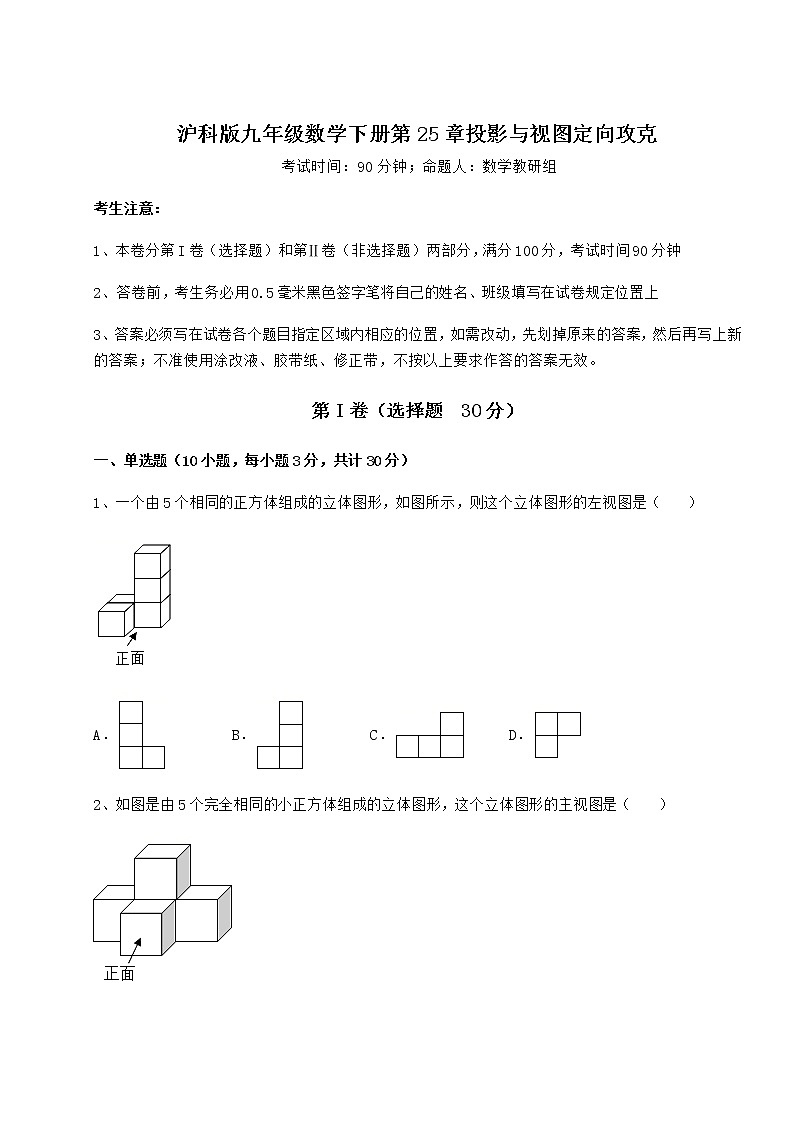

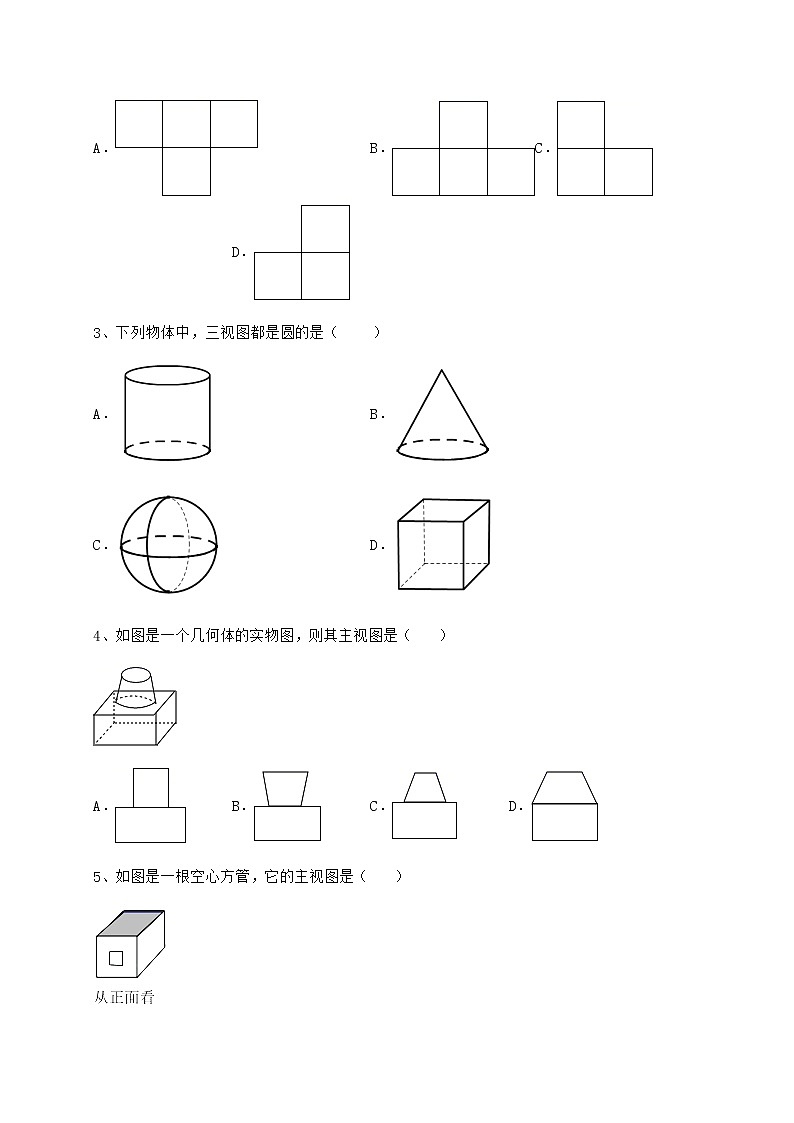

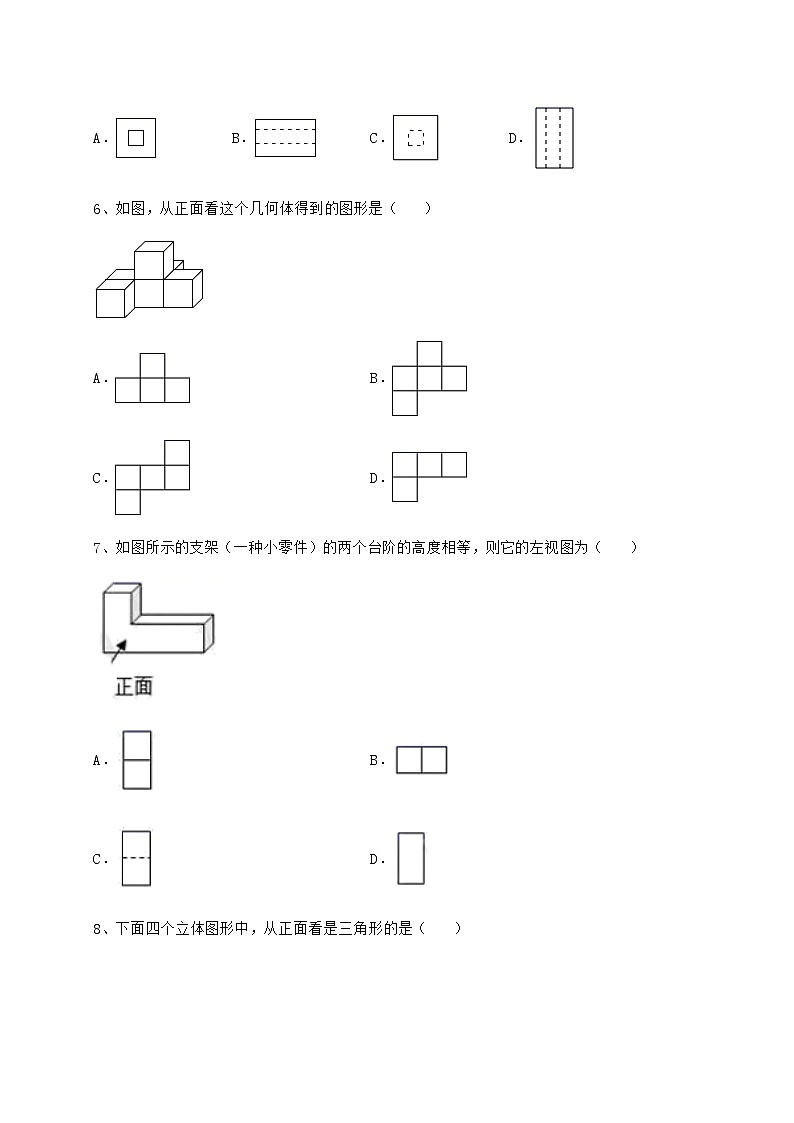

沪科版九年级数学下册第25章投影与视图定向攻克 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、一个由5个相同的正方体组成的立体图形，如图所示，则这个立体图形的左视图是（　　）A． B． C． D．2、如图是由5个完全相同的小正方体组成的立体图形，这个立体图形的主视图是（    ）A． B．C．  D．3、下列物体中，三视图都是圆的是（     ）A．  B． C．  D．4、如图是一个几何体的实物图，则其主视图是（    ）A． B． C． D．5、如图是一根空心方管，它的主视图是（　　）A． B． C． D．6、如图，从正面看这个几何体得到的图形是（　　）A． B．C． D．7、如图所示的支架（一种小零件）的两个台阶的高度相等，则它的左视图为（    ）A． B．C． D．8、下面四个立体图形中，从正面看是三角形的是（　　）A． B． C． D．9、如图，该几何体的主视图是（    ）A． B． C． D．10、全运会颁奖台如图所示，它的主视图是（    ）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、一个直九棱柱底面的每条边长都等于3cm，侧边长都等于6cm，则它的侧面面积等于 ___cm2．2、三视图中的三个视图完全相同的几何体可能是________（列举出两种即可）．3、如图是某几何体的三视图，该几何体是_____．4、三棱柱的三视图如图所示，已知△EFG中，EF=8cm，EG=12cm，∠EFG=45°．则AB的长为________cm．5、由若干个小正方体组成的几何体的三视图如图所示，则组成这个几何体的小正方体的个数为______．三、解答题（5小题，每小题10分，共计50分）1、从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图．2、一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状如左图所示，小正方形中的数字表示在该位置的小正方块儿的个数．（1）请在右边网格中画出从正面和左面看到的几何体的形状图．（2）已知每个小正方块儿的棱长为2cm，求出这个几何体的表面积．3、如图，是由7个棱长都为1的小正方体组合成的简单几何体，请分别画出从正面、左面、上面看到的几何体的形状图；4、如图，一个正方体由27个大小相同的小立方块搭成，现从中取走若干个小立方块，得到一个新的几何体．若新几何体与原正方体的表面积相等，问最多可以取走几个小立方块．5、小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是在下午拍摄的？ -参考答案-一、单选题1、A【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从左面看易得有两列，从左到右小正方形的个数分别为3，1．故选：A．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．2、B【分析】从正面看到的平面图形是主视图，根据主视图的含义逐一判断即可.【详解】解：从正面可以看到2行3列的小正方形图形，第1行1个正方形，第2行3个正方形，按1，2，1的方式排列，所以主视图是B，故选B【点睛】本题考查的是三视图，掌握识别主视图是解本题的关键，注意的是能看到的棱都要画成实线，看不到的棱画成虚线.3、C【分析】根据主视图、左视图、俯视图的判断方法，逐项进行判断即可．【详解】A、圆柱的主视图是矩形，左视图是矩形，俯视图是圆，不符合题意；B． 圆锥的主视图是三角形，左视图是三角形，俯视图是圆，不符合题意；C．球的三视图都是圆，符合题意；D．正方体的三视图都是正方形，不符合题意．故选：C．【点睛】题目主要考查了简单几何体的三视图，理解三视图的作法是解题的关键．4、C【分析】找到从正面看所得到的图形即可．【详解】解：从正面看可得到一个矩形和一个下底和矩形相邻的梯形的组合图．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．5、A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看，是内外两个正方形，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的图形是主视图，注意看不到的线画虚线．6、A【分析】首先从正面看几何体得到的平面图形是几个正方形的组合图形；然后再分别得到的图形的列数和每列小正方形的个数，由此可得出答案.【详解】解：观察图形从左到右小正方块的个数分别为1，2，1，故选A.【点睛】本题主要考查的是简单组合体的三视图，熟练掌握几何体三视图的画法是解题的关键.7、C【分析】找到从左面看所得到的图形即可，注意所有的看到的棱用实线表示，看不见的棱用虚线表示．【详解】解：从左面看去，是两个有公共边的矩形，如图所示：故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．8、C【分析】找到从正面看所得到的图形为三角形即可．【详解】解：A、主视图为正方形，不符合题意；B、主视图为圆，不符合题意；C、主视图为三角形，符合题意；D、主视图为长方形，不符合题意．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．9、B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中，看不到的棱需要用虚线来表示．【详解】解：从正面看易得，该几何体的视图为B，故选：B【点睛】本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，掌握主视图的概念是解题的关键．10、C【分析】主视图是从前面先后看得到的图形，根据主视图对各选项一一分析即可．【详解】解：主视图是从前面先后看得到的图形，是C．故选C．【点睛】本题考查主视图，掌握三视图的特征是解题关键．二、填空题1、162【分析】展开后底面一边长为7cm，求出底面的周长，用底面周长×侧边长计算即可．【详解】解：∵一个直九棱柱底面的每条边长都等于3cm，∴直九棱柱底面的周长为9×3=27cm;侧面积是27×6=162（cm2）．故答案为162．【点睛】本题考查了几何体的侧面积的应用，关键是掌握直棱柱侧面积公式底面周长×侧棱长．2、正方体，球体【分析】几何体的三视图包括主视图、左视图、俯视图，根据定义选取三视图完全相同的几何体即可．【详解】解：正方体的主视图、左视图、俯视图都是正方形，且每个正方形大小相同；球体的主视图、左视图、俯视图，都是圆，且每个圆的大小相同．故答案为：正方体，球体【点睛】本题考查几何体的三视图，牢记主视图、左视图、俯视图的定义是做题的重点．3、圆柱【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆形可判断出这个几何体应该是圆柱．故答案为：圆柱．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．4、．【分析】过点E作EQ⊥FG于点Q，根据三视图可知AB的长即为EQ的长，根据勾股定理求解即可．【详解】解：过点E作EQ⊥FG于点Q，由题意可得出：EQ=AB．∵∠EFG=45°，∴EQ=FQ，∵EF=8cm，∴，∴EQ=FQ=（cm），即AB的长 cm．故答案为：4．【点睛】本题考查了三棱柱的三视图，得到AB的长即为EQ的长是解题的关键．5、6【分析】利用主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形，进而判断图形的形状，即可得出小正方体的个数．【详解】从俯视图看至少有4个小正方体，从主视图看至少有6个小正方体，结合左视图，则只有6个小正方体．故答案为：6．【点睛】本题考查了学生对三视图的掌握程度和灵活运用能力，根据三视图确定物体的形状，也考查学生空间想象能力．三、解答题1、见解析【分析】根据三视图的画法，直接画出主视图、左视图和俯视图即可．【详解】解：如图所示：【点睛】本题考查三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．2、（1）见解析；（2）136cm2【分析】（1）直接利用三视图的观察角度分别从正面和左面得出视图即可；（2）根据正方体的个数得出表面积；【详解】解：（1）如图所示：（2），，答：表面积为．【点睛】考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字，左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．3、见解析【分析】根据三视图的含义，分别画出从正面，从左面，从上面看到的平面图形即可.【详解】解：如图，主视图，左视图，俯视图如下：【点睛】本题考查的是画简单组合体的三视图，在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．4、最多可以取走16个小立方块．【分析】根据表面积不变，只需留11个，分别是正中心的3个和四角上各2个．【详解】解：若新几何体与原正方体的表面积相等，最多可以取走16个小正方体，只需留11个，分别是正中心的3个和四角上各2个，如图所示：答：最多可以取走16个小立方块．【点睛】本题主要考查了几何体的表面积，熟知几何体表面积的定义以及正方体的表面积公式是解答本题的关键．5、右边一幅照片是下午拍摄的【分析】根据人和影子的位置，结合投影的概念，分别判断即可得到正确答案．【详解】右边一幅照片是下午拍摄的．因为天安门坐北朝南，由人影在人身后偏右，推知太阳在西南方向，此时是下午时间．【点睛】本题考查投影的概念，能够结合物体和影子的位置进行准确判断是解此类题的关键．
