初中数学沪科版九年级下册第25章 投影与视图综合与测试一课一练

这是一份初中数学沪科版九年级下册第25章 投影与视图综合与测试一课一练，共17页。试卷主要包含了如图所示的几何体的左视图为等内容，欢迎下载使用。

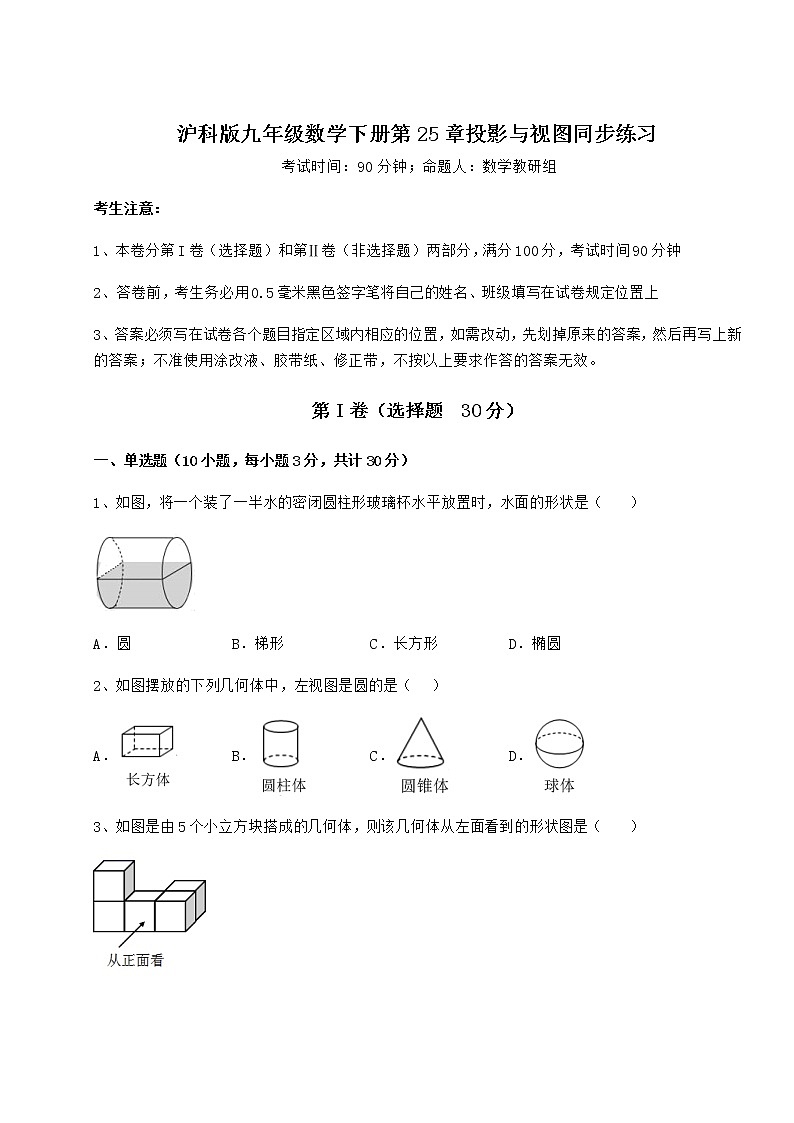

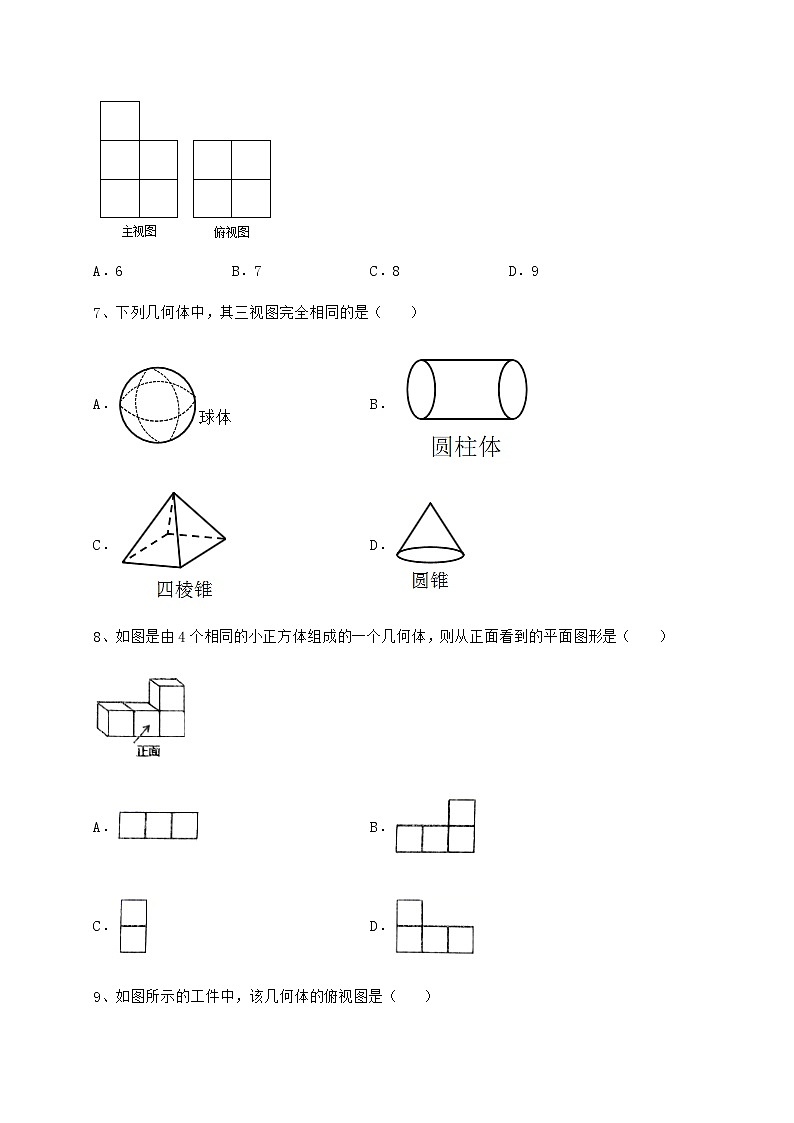

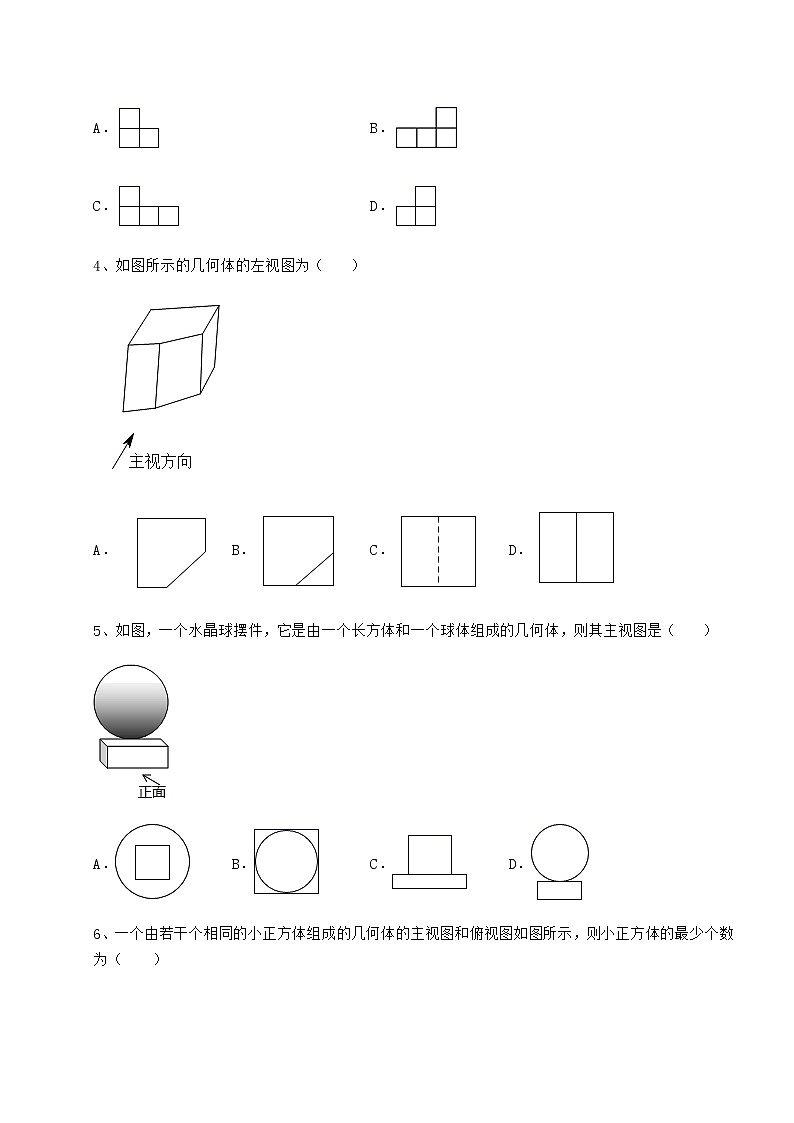

沪科版九年级数学下册第25章投影与视图同步练习 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图，将一个装了一半水的密闭圆柱形玻璃杯水平放置时，水面的形状是（    ）A．圆 B．梯形 C．长方形 D．椭圆2、如图摆放的下列几何体中，左视图是圆的是（   ）A． B． C． D．3、如图是由5个小立方块搭成的几何体，则该几何体从左面看到的形状图是（    ）A． B．C． D．4、如图所示的几何体的左视图为（　　）A． B． C． D．5、如图，一个水晶球摆件，它是由一个长方体和一个球体组成的几何体，则其主视图是（　　）A． B． C． D．6、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为（    ）A．6 B．7 C．8 D．97、下列几何体中，其三视图完全相同的是（    ）A． B．C． D．8、如图是由4个相同的小正方体组成的一个几何体，则从正面看到的平面图形是（　　）A． B．C． D．9、如图所示的工件中，该几何体的俯视图是（    ）A． B． C． D．10、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（　　）A． B．C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），这个零件的表面积是_______cm2．2、如图是某几何体的三视图，该几何体是_____．3、一个几何体由多个完全相同的小正方体组成，它的三视图如图所示，那么组成这个几何体的小正方体的个数为______个．4、如果某物体的三视图如图所示，那么该物体的形状是__________．5、如图，用小木块搭一个几何体，它的主视图和俯视图如图所示．问：最少需要_________个小正方体木块，最多需要_________个小正方体木块．三、解答题（5小题，每小题10分，共计50分）1、马路边上有一棵树AB，树底A距离护路坡CD的底端D有3米，斜坡CD的坡角为60度，小明发现，下午2点时太阳光下该树的影子恰好为AD，同时刻1米长的竹竿影长为0.5米，下午4点时又发现该树的部分影子落在斜坡CD上的DE处，且，如图所示．（1）树AB的高度是________米；（2）求DE的长．2、（1）请在网格中画出如图所示的几何体的主视图、左视图、俯视图；（2）已知每个小正方体的棱长为1，求该几何体的表面积．3、如图是由一些棱长都为1cm的小正方体组合成的简单几何体．画出该几何体的主视图、左视图和俯视图，并用阴影表上：4、补全如图的三视图． 5、补全如图立体图形的三视图． -参考答案-一、单选题1、C【分析】根据水平面与圆柱的底面垂直，可得从上面看，水面的形状为长方形，即可求解．【详解】解：∵水平面与圆柱的底面垂直，∴从上面看，水面的形状为长方形．故选：C【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）从前面看：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）从侧面看：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）从上面看：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．2、D【分析】根据这几种图形的左视图即可作出判断．【详解】A、长方体的左视图是长方形，故不符合题意；B、圆柱体的左视图是长方形，故不符合题意；C、圆锥体的左视图是三角形，故不符合题意；D、球体的左视图是圆，故符合题意．故选：D【点睛】本题考查了几何体的三视图，掌握常见几何体的三视图是关键．3、D【分析】左视图：从左边看立体图形，看到的平面图形是左视图，根据左视图的定义可得答案.【详解】解：该几何体从左面看到的形状图有2列，第1列看到1个正方形，第2列看到2个正方形，所以左视图是D，故选D【点睛】本题考查的是三视图，值得注意的是能看到的立体图形中的线条都要画成实线，看不到的画成虚线，掌握“左视图的含义”是解题的关键.4、C【分析】找到从左边看所得到的图形即可，注意所有看得到的棱用实线表示，看不到的部分用虚线表示【详解】解：从左边看到的图形是：故选C【点睛】本题考查了简单组合体的三视图，理解看不到的且存在的是虚线解题的关键．5、D【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看下边是一个矩形，矩形的上边是一个圆，故选：D．【点睛】本题考查了简单组合体的三视图，掌握从正面看得到的图形是主视图是解决此题关键．6、B【分析】根据几何体的三视图特点解答即可．【详解】解：根据俯视图，最底层有4个小正方体，由主视图知，第二层最少有2个小正方体，第三层最少有1个小正方体，∴该几何体最少有4+2+1=7个小正方体组成，故选：B．【点睛】本题考查几何体的三视图，掌握三视图的特点是解答的关键．7、A【分析】找到从物体正面、左面和上面看得到的图形全等的几何体即可．【详解】解：A、球的三视图完全相同，都是圆，正确；B、圆柱的俯视图与主视图和左视图不同，错误；C、四棱锥的俯视图与主视图和左视图不同，错误；D、圆锥的俯视图与主视图和左视图不同，错误；故选A．【点睛】考查三视图的有关知识，注意三视图都相同的常见的几何体有球和正方体．8、B【分析】根据图形特点，分别得出从正面看每一列正方形的个数，即可得出正面看到的平面图形．【详解】解：从正面看，有三列，第一列有一个正方形，第二列有一个正方形，第三列有两个个正方形，从正面看，有两行，第一行有一个正方形，第二行有三个正方形，故选B．【点睛】本题考查从不同方向看几何体．做此类题，最好是逐列分析每一列中正方形的个数然后组合即可．9、B【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个同心圆，外圆是实线，内圆是虚线，故选：B．【点睛】本题考查了简单组合体的三视图，解题关键是掌握从上边看得到的图形是俯视图．10、C【分析】左视图是从左边看得到的视图，结合选项即可得出答案．【详解】解：A是俯视图，B、D不是该几何体的三视图，C是左视图．故选：C．【点睛】本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．二、填空题1、200π【分析】根据三视图可得这个零件是圆柱体，根据表面积等于侧面积+上下两个底面的面积，可得答案．【详解】解：由三视图可得这个零件是圆柱体，表面积是：π×52×2+15×π×10＝200π（cm2），故答案为：200π．【点睛】此题主要考查三视图的应用，解题的关键是根据图形特点得到这个零件是圆柱体．2、圆柱【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆形可判断出这个几何体应该是圆柱．故答案为：圆柱．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．3、5【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从左视图可看出每一行小正方体的层数和个数，从而算出总的个数．【详解】解：由俯视图易得最底层小正方体的个数为3，由主视图可知第二层的右侧有2个正方体，从左视图可知只有一行二层，那么共有3+2=5个正方体．故答案为：5．【点睛】本题考查了由三视图确定几何体的形状，同时考查学生空间想象能力及对立体图形的认识．4、三棱柱【分析】观察物体的三视图主视图和左视图为长方形，可得此图为柱体，再由左视图为两个长方形，且俯视图为三角形，即可求解．【详解】解：主视图和左视图为长方形，则此图为柱体，左视图为两个长方形，且俯视图为三角形，所以该物体的形状是三棱柱．故答案为：三棱柱．【点睛】本题主要考查了几何体的三视图，解题的关键是会从各个面分析确定图形．5、10    16    【分析】综合三视图，这个几何体中底层最多有3+3+1=7个小正方体，最少也有7个小正方体，第二层最多有2×3=6个小正方体，最少有2个小正方体，第三层最多有3个小正方体，最少有1个小正方体，因此这个几何体最少需要7+2+1=10个小正方体，最多需要7+6+3=16个小正方体木块．【详解】解：综合三视图的知识，该几何体底面最多有7个小正方形，最少也是7个小正方形，第二层最多有6个小正方形，最少有2个，而第三层最多有3个小正方形，最少有1个，故这个几何体最少有10个小正方形，最多有16个，故答案为：10，16．【点睛】本题要根据最多和最少两种情况分别进行讨论，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”得出结果．三、解答题1、（1）6；（2）(3−）米【分析】（1）根据在同一时刻物高和影长成正比，即可求出结果；（2）延长BE交AD延长线于F点，根据30度角的直角三角形即可求出结果．【详解】解：（1）∵同时刻1米长的竹竿影长为0.5米，AD＝3米，∴树AB的高度是6米；故答案为：6；（2）如图，延长BE，交AD于点F，∵AB＝6，∠CDF＝60°，BE⊥CD，∴∠DFE＝30°，∴AF＝6，∴DF＝6−3，∴DE＝DF＝ (6−3)＝(3−）米．【点睛】本题考查了解直角三角形的应用以及平行投影．解决本题的关键是作出辅助线得到AB的影长．2、（1）见解析；（2）26cm2．【分析】（1）根据三视图的画法画出相应的图形即可；（2）根据三视图的面积求出几何体的表面积即可．【详解】解：（1）三视图如下（2）该几何体的表面积为【点睛】本题考查简单几何体的三视图，熟练掌握三简单几何体的三视图的特点是解答的关键．3、图见解析．【分析】根据主视图、左视图和俯视图的定义即可得．【详解】解：该几何体的主视图、俯视图和左视图如下所示：【点睛】本题考查了几何体的主视图、左视图和俯视图，掌握理解各定义是解题关键．4、见解析【分析】视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；认真观察实物图，按照三视图的要求画图即可，注意看得到的棱长用实线表示，看不到的棱长用虚线的表示．【详解】解：如图所示；【点睛】此题主要考查三视图的画法，注意实线和虚线在三视图的用法．5、见解析【分析】根据简单几何体的三视图的画法，画出相应的图形即可，注意看得见的轮廓线用实线表示，看不见的轮廓线用虚线表示．【详解】解：补全这个几何体的三视图如下：．【点睛】本题考查了简单几何体的三视图，理解视图的意义，掌握简单几何体的三视图的画法是正确解答的前提．
