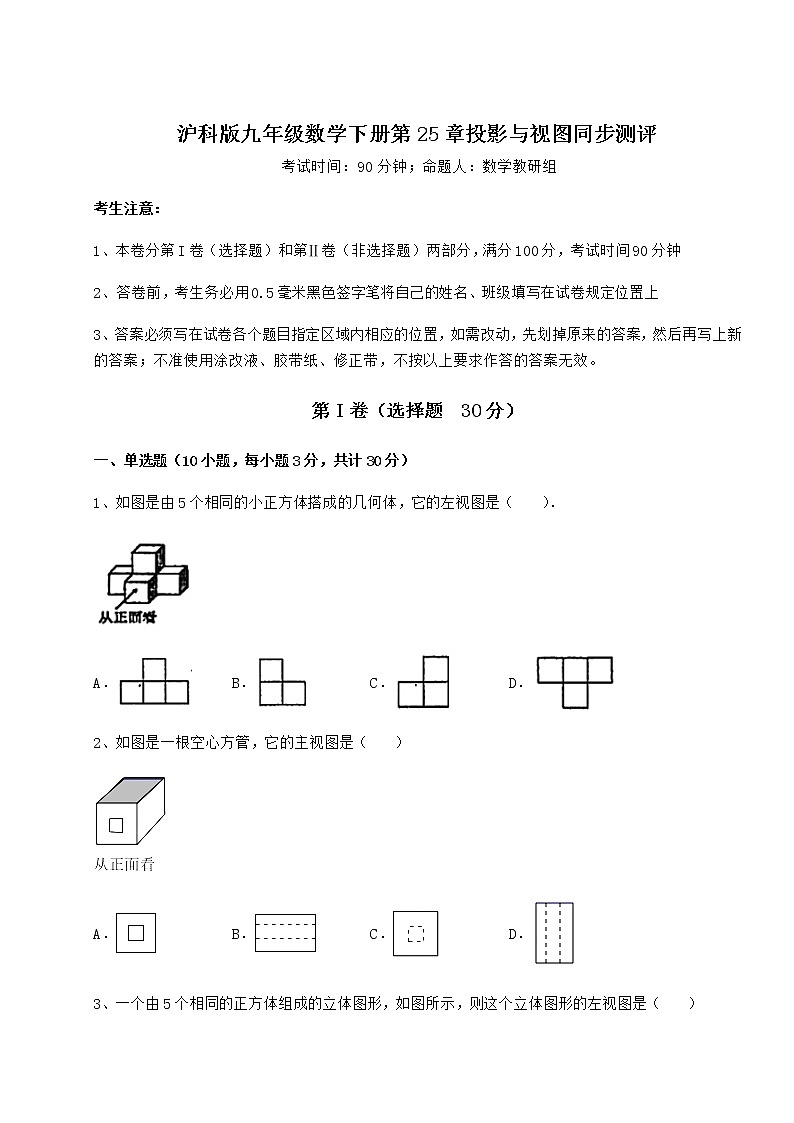

![2021-2022学年度强化训练沪科版九年级数学下册第25章投影与视图同步测评练习题第1页](http://img-preview.51jiaoxi.com/2/3/12678228/0/0.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)

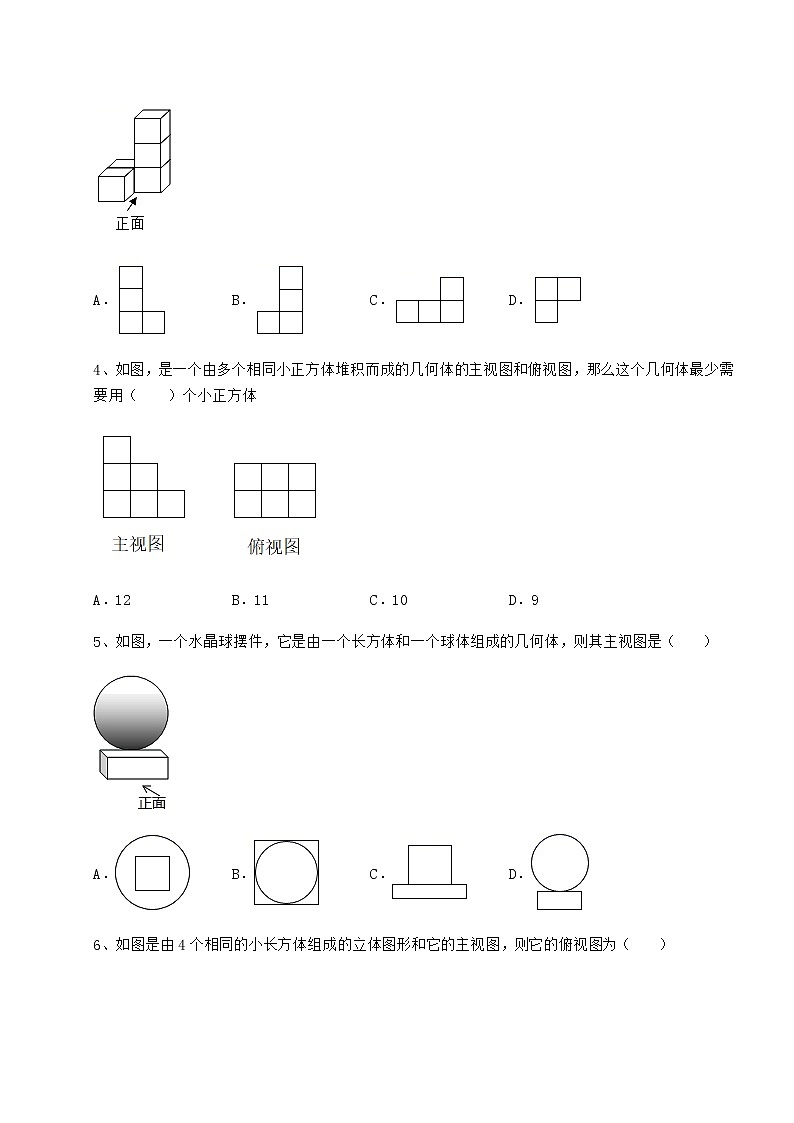

![2021-2022学年度强化训练沪科版九年级数学下册第25章投影与视图同步测评练习题第2页](http://img-preview.51jiaoxi.com/2/3/12678228/0/1.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)

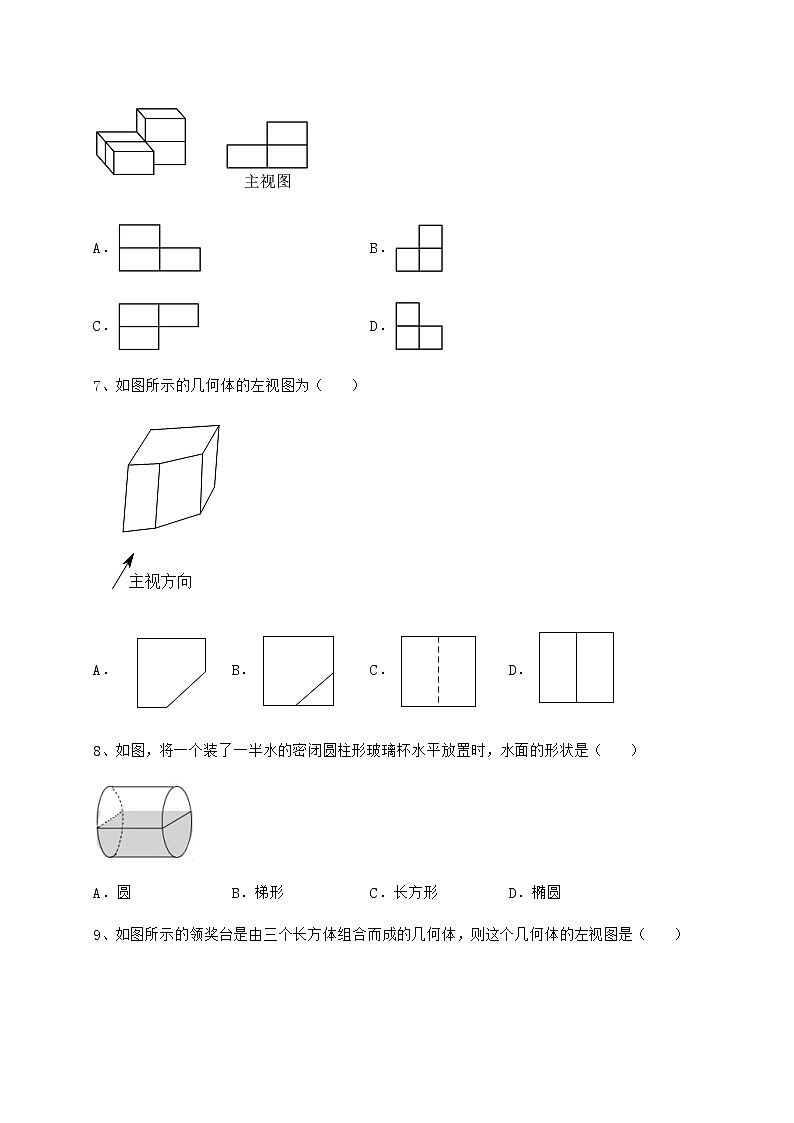

![2021-2022学年度强化训练沪科版九年级数学下册第25章投影与视图同步测评练习题第3页](http://img-preview.51jiaoxi.com/2/3/12678228/0/2.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)
初中数学第25章 投影与视图综合与测试课后练习题
展开
这是一份初中数学第25章 投影与视图综合与测试课后练习题,共18页。试卷主要包含了如图所示的几何体的左视图为等内容,欢迎下载使用。
沪科版九年级数学下册第25章投影与视图同步测评 考试时间:90分钟;命题人:数学教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、如图是由5个相同的小正方体搭成的几何体,它的左视图是( ).A. B. C. D.2、如图是一根空心方管,它的主视图是( )A. B. C. D.3、一个由5个相同的正方体组成的立体图形,如图所示,则这个立体图形的左视图是( )A. B. C. D.4、如图,是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图,那么这个几何体最少需要用( )个小正方体A.12 B.11 C.10 D.95、如图,一个水晶球摆件,它是由一个长方体和一个球体组成的几何体,则其主视图是( )A. B. C. D.6、如图是由4个相同的小长方体组成的立体图形和它的主视图,则它的俯视图为( )A. B.C. D.7、如图所示的几何体的左视图为( )A. B. C. D.8、如图,将一个装了一半水的密闭圆柱形玻璃杯水平放置时,水面的形状是( )A.圆 B.梯形 C.长方形 D.椭圆9、如图所示的领奖台是由三个长方体组合而成的几何体,则这个几何体的左视图是( )A. B.C. D.10、全运会颁奖台如图所示,它的主视图是( )A. B. C. D.第Ⅱ卷(非选择题 70分)二、填空题(5小题,每小题4分,共计20分)1、用小立方体搭一个几何体,分别从它的正面、上面看到的形状如图所示,这样的几何体最少需要 _____个小立方体;最多需要 _____个小立方体.2、阳光下,同学们整齐地站在操场上做课间操,小勇和小宁站在同一列,小勇的影子正好落到后面一个同学身上,而小宁的影子却没有落到后面一个同学身上,据此判断他们的队列方向是______(填“背向太阳”或“面向太阳”),小宁比小勇_______(填“高”、“矮”、或“一样高”).3、若干个小正方体组成一个几何体,从正面和左面看都是如图所示的图形, 则需要这样小正方体至少______块.4、一个正三棱柱的三视图如图所示,若这个正三棱柱的侧面积为12,则a的值___.5、一个立体图形,从正面看到的形状是,从左面看到的形状图是.搭这样的立体图形,最少需要________个小正方体,最多可以有________个正方体.三、解答题(5小题,每小题10分,共计50分)1、如图,是由一些棱长为1cm的小正方体组成的简单几何体(1)请直接写出该几何体的表面积(含下底面)为 (2)从正面看到的平面图形如图所示,请在下面方格中分别画出从左向右、从上向下看到的平面图形2、如图是由7个相同的小立方块搭成的几何体.请画出主视图、左视图和俯视图.3、补全如图的三视图. 4、一个几何体是由若干个棱长为1cm的小正方体搭成的,从左面、上面看到的几何体的形状图如图所示: (1)该几何体最少由_______个小立方体组成,最多由_______个小立方体组成.(2)将该几何体形状固定好,当几何体体积达到最大时,画出此时的主视图并求出几何体的表面积.5、从正面、左面、上面观察如图所示的几何体,分别画出你所看到的几何体的形状. -参考答案-一、单选题1、B【分析】找到从左面看所得到的图形即可,注意所有的看到的棱都应表现在左视图中.【详解】从左面看,第一层有2个正方形,第二层左侧有1个正方形.故选:B.【点睛】本题考查了三视图的知识,熟知左视图是从物体的左面看得到的视图是解答本题的关键.2、A【分析】根据从正面看得到的图形是主视图,可得答案.【详解】解:从正面看,是内外两个正方形,故选A.【点睛】本题考查了简单组合体的三视图,从正面看得到的图形是主视图,注意看不到的线画虚线.3、A【分析】找到从左面看所得到的图形即可,注意所有的看到的棱都应表现在左视图中.【详解】解:从左面看易得有两列,从左到右小正方形的个数分别为3,1.故选:A.【点睛】本题考查了三视图的知识,左视图是从物体的左面看得到的视图.4、D【分析】根据几何体的主视图和俯视图可得:该几何体由3层组成,最底层至少6个小正方体;第二层2个小正方体;最高层1个小正方体,即可求解.【详解】解:根据几何体的主视图和俯视图得:该几何体由3层组成,最底层至少6个小正方体;第二层2个小正方体;最高层1个小正方体;∴这个几何体最少需要用个小正方体.故选:D【点睛】本题主要考查了几何体的三视图,熟练掌握三视图的特征是解题的关键.5、D【分析】根据从正面看得到的图形是主视图,可得答案.【详解】解:从正面看下边是一个矩形,矩形的上边是一个圆,故选:D.【点睛】本题考查了简单组合体的三视图,掌握从正面看得到的图形是主视图是解决此题关键.6、C【分析】先根据主视图可得出观察这个立体图形的正面,再根据俯视图的定义(从上面观察物体所得到的图形叫做俯视图)即可得.【详解】解:由题意得:观察这个立体图形的正面如下:则它的俯视图为故选:C.【点睛】本题考查了三视图,掌握理解俯视图的定义是解题关键.7、C【分析】找到从左边看所得到的图形即可,注意所有看得到的棱用实线表示,看不到的部分用虚线表示【详解】解:从左边看到的图形是:故选C【点睛】本题考查了简单组合体的三视图,理解看不到的且存在的是虚线解题的关键.8、C【分析】根据水平面与圆柱的底面垂直,可得从上面看,水面的形状为长方形,即可求解.【详解】解:∵水平面与圆柱的底面垂直,∴从上面看,水面的形状为长方形.故选:C【点睛】本题主要考查了几何体的三视图,熟练掌握三视图是观测者从三个不同位置观察同一个几何体,画出的平面图形;(1)从前面看:从物体前面向后面正投影得到的投影图,它反映了空间几何体的高度和长度;(2)从侧面看:从物体左面向右面正投影得到的投影图,它反映了空间几何体的高度和宽度;(3)从上面看:从物体上面向下面正投影得到的投影图,它反应了空间几何体的长度和宽度是解题的关键.9、C【分析】左视图是从左边看得到的视图,结合选项即可得出答案.【详解】解:A是俯视图,B、D不是该几何体的三视图,C是左视图.故选:C.【点睛】本题考查了简单组合体的三视图,属于基础题,从正面看到的图是主视图,从上面看到的图形是俯视图,从左面看到的图形是左视图,能看到的线画实线,被遮挡的线画虚线.10、C【分析】主视图是从前面先后看得到的图形,根据主视图对各选项一一分析即可.【详解】解:主视图是从前面先后看得到的图形,是C.故选C.【点睛】本题考查主视图,掌握三视图的特征是解题关键.二、填空题1、10 14 【分析】从上面看中可以看出最底层小正方体的个数及形状,从前面看可以看出每一层小正方体的层数和个数,从而算出总的个数.【详解】解:∵从上面看有7个正方形,∴最底层有7个正方体,从前面看可得第2层最少有2个正方体;最多有5个正方体,第3层最少有1个正方体;最多有2个正方体,∴该组合几何体最少有7+2+1=10个正方体,最多有7+5+2=14个正方体.故答案为:10,14.【点睛】此题主要考查了不同方向看几何体,关键是掌握口诀“上面看打地基,前面看疯狂盖,左面看拆违章”就很容易得到答案.2、面向太阳 矮 【分析】根据小勇的影子正好落到后面一个同学身上可得他们的队列方向是面向太阳,根据同时同地,身高与影长成正比可得答案.【详解】∵小勇的影子正好落到后面一个同学身上,∴他们的队列方向是面向太阳,∵小宁的影子却没有落到后面一个同学身上,∴小勇的影子比小宁的影子长,∴小宁比小勇矮.故答案为:面向太阳,矮【点睛】本题考查平行投影,熟练掌握同时同地,身高与影长成正比是解题关键.3、5【分析】画出最少时俯视图即可解决问题.【详解】解:观察主视图和左视图可知这个几何体的小正方体的个数最少时,俯视图如图所示.2+1+2=5,故答案为5.【点睛】本题考查了三视图.从正面看,所得到的图形是主视图;从左面看,所得到的图形是左视图;从上面看,所得到的图形是俯视图.4、【分析】观察给出的图形可知,正三棱柱的高是2,正三棱柱的底面正三角形的高是a,根据勾股定理可得底面边长为a,根据长方形的面积公式和这个正三棱柱的侧面积为12,可得关于a的方程,解方程即可求得a的值.【详解】解:观察给出的图形可知,正三棱柱的高是2,正三棱柱的底面正三角形的高是a,则底面边长为a,依题意有a×2×3=12,解得a=.故答案为:.【点睛】此题考查了由三视图判断几何体,关键是由三视图得到正三棱柱的高和底面边长.5、6 10 【分析】根据题中所给的正面的形状和左面的形状即可得.【详解】解:根据题中所给的正面的形状和左面的形状可知,最少需要6个,将小正方体横着摆5个,再在任意一个小正方体的后面放一个小正方体;最多需要10个,将小正方体横着摆5个,再在每一个小正方体的后面放一个小正方体;故答案为:6,10.【点睛】本题考查了三视图,解题的关键是根据三视图得出立体图形.三、解答题1、(1)34 ;(2)见解析【分析】(1)先计算出每个小正方体一个面的面积,然后求出一共露在外面的面有多少个即可得到答案;(2)根据三视图的画法作图即可.【详解】解:(1)∵每个小正方体的棱长为,∴每个小正方体的一个面的面积为,∵从上面看露在外面的小正方体的面有6个,从底面看露在外面的面有6个,从正面看,露在外面的面有6个,从后面看,露在外面的面有6个,从左面看,露在外面的面有4个,从右面看,露在外面的面有4个,然后在最下层,第二行第二列的小正方体右边1个面露在外面,第二行第四列的小正方体左边一个面露在外面,∴露在外面的面一共有34个,∴该几个体的表面积为,故答案为:;(2)如图所示,即为所求;【点睛】本题主要考查了简单几何体的表面积和画三视图,解题的关键在于能够熟练掌握相关知识进行求解.2、见解析【分析】主视图有3列,每列小正方形数目分别为2,1,3;左视图有2列,每列小正方形数目分别为3,2;俯视图有3列,每列小正方形数目分别为2,1,1.【详解】解:如图所示,【点睛】本题考查作图—三视图,主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形.3、见解析【分析】视图、左视图、俯视图是分别从物体正面、左面和上面看,所得到的图形;认真观察实物图,按照三视图的要求画图即可,注意看得到的棱长用实线表示,看不到的棱长用虚线的表示.【详解】解:如图所示;【点睛】此题主要考查三视图的画法,注意实线和虚线在三视图的用法.4、(1)9;14;(2)画图见解析;几何体的表面积为.【分析】(1)根据左视图,俯视图,分别在俯视图上写出最少,最多两种情形的小正方体的个数即可解决问题;(2)根据立方体的体积公式即可判断,分上下,左右,前后三个方向判断出正方形的个数解决问题即可.【详解】解:(1)观察图象可知:最少的情形有2+3+1+1+1+1=9个小正方体,最多的情形有2+2+3+3+3+1=14个小正方体,故答案为9,14;(2)该几何体体积最大值为33×14=378(cm3),体积最大时的几何体的三视图如下:因此这个组合体的表面积为(9+6+6)×2+4=46(cm2),故答案为:46cm2.【点睛】本题考查简单组合体的三视图,理解视图的意义,掌握简单组合体三视图的画法是正确解答的关键.5、见解析【分析】读图可得,主视图有3列,每列小正方形数目分别为2,1,1;左视图有1列,小正方形数目分别为2;俯视图有3行,每行小正方形数目分别为1,1,1.【详解】如图所示:【点睛】此题考查作图-三视图,解题关键在于掌握作图法则.
