初中数学沪科版九年级下册第25章 投影与视图综合与测试同步练习题

这是一份初中数学沪科版九年级下册第25章 投影与视图综合与测试同步练习题，共20页。

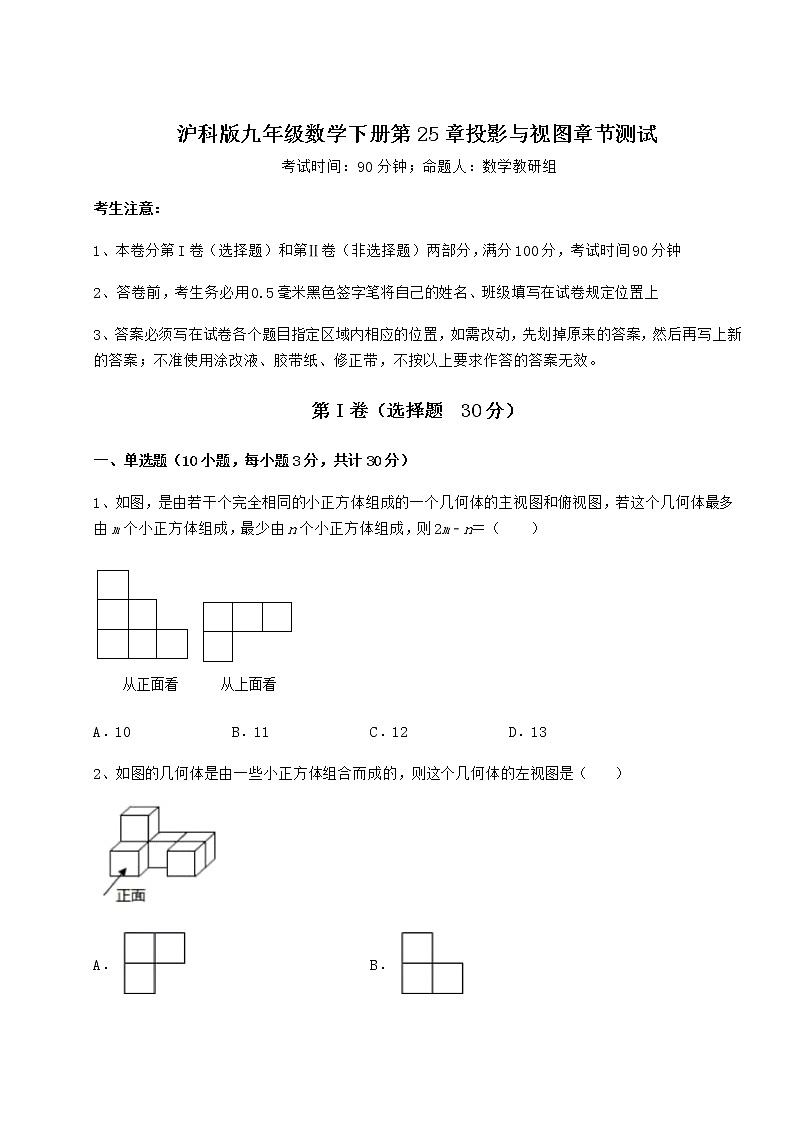

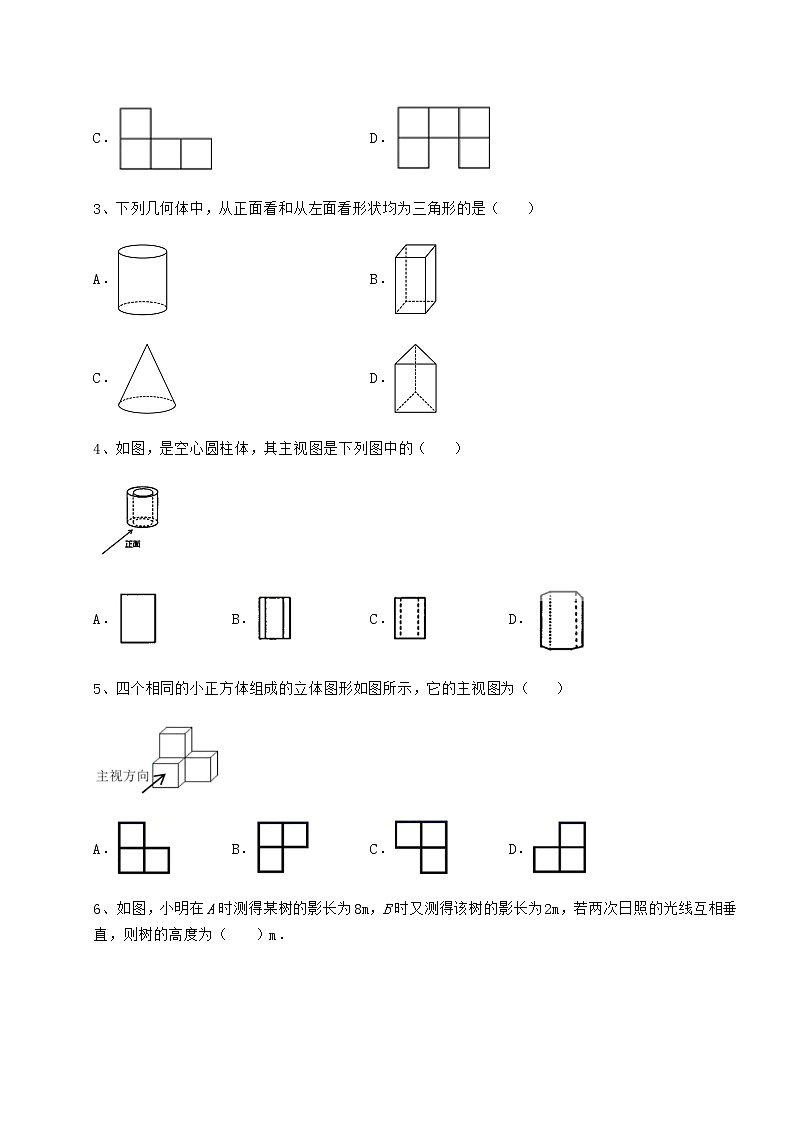

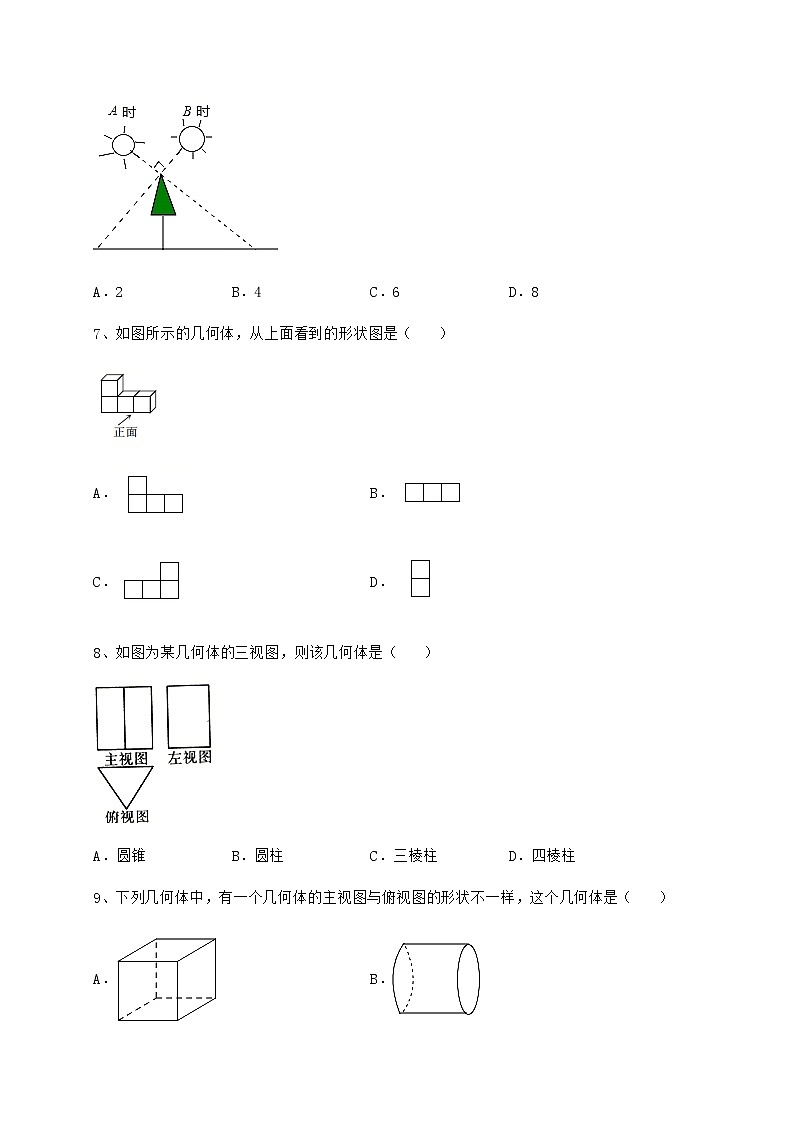

沪科版九年级数学下册第25章投影与视图章节测试 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则2m﹣n＝（　　）A．10 B．11 C．12 D．132、如图的几何体是由一些小正方体组合而成的，则这个几何体的左视图是（    ）A．  B． C．  D．3、下列几何体中，从正面看和从左面看形状均为三角形的是（　　）A． B．C． D．4、如图，是空心圆柱体，其主视图是下列图中的（    ）A． B． C． D．5、四个相同的小正方体组成的立体图形如图所示，它的主视图为（    ）A． B． C． D．6、如图，小明在A时测得某树的影长为8m，B时又测得该树的影长为2m，若两次日照的光线互相垂直，则树的高度为（　　）m．A．2 B．4 C．6 D．87、如图所示的几何体，从上面看到的形状图是（　　）A． B．C． D．8、如图为某几何体的三视图，则该几何体是（    ）A．圆锥 B．圆柱 C．三棱柱 D．四棱柱9、下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（　　）A． B．C． D．10、如图，一路灯距地面5.6米，身高1.6米的小方从距离灯的底部（点O）5米的A处，沿OA所在的直线行走到点C时，人影长度增长3米，小方行走的路程AC＝（　　）A．7.2 B．6.6 C．5.7 D．7.5第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如果某物体的三视图如图所示，那么该物体的形状是__________．2、已知某几何体的三视图如图所示，根据图中数据求得该几何体的体积为_____．3、一个立体图形的三视图如图所示，根据图中数据求得这个立体图形的侧面积为____________．4、一个“粮仓”的三视图如图所示（单位：），则它的侧面积是________．5、在一张桌子上摆放着一些碟子，从3个方向看到的3种视图如图所示，则这个桌子上的碟子共有____个．三、解答题（5小题，每小题10分，共计50分）1、如图1，是一个长方体截成的几何体，请在网格中依次画出这个几何体的三视图．2、分别画出图中几何体的主视图、左视图、俯视图．3、如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的左视图和俯视图；（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么请画出添加小正方体后所得几何体所有可能的主视图．4、一个几何体由几个大小相同的小立方块搭成，从上面看到的这个几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．请画出从正面和左面看到的这个几何体的形状图．5、如图，在水平地面上，有一盏垂直于地面的路灯AB，在路灯前方竖立有一木杆CD．已知木杆长CD＝2.5米，木杆与路灯的距离BC＝5米，并且在D点测得灯源A的仰角为39°，请在图中画出木杆CD在灯光下的影子（用线段表示），并求出影长．（结果保留1位小数，参考数据：sin39°≈0.63，cos39°≈0.78，tan39°≈0.8） -参考答案-一、单选题1、B【分析】根据几何体的主视图和俯视图，可得最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体．【详解】解：由三视图可知：最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体，∴m＝4+3+2＝9，n＝4+2+1＝7，∴2m﹣n＝2×9﹣7＝11．故选B．【点睛】本题主要考查了三视图确定小立方体个数以及代数式求值，解题的关键在于能够熟练掌握根据三视图判断小立方体的个数．2、B【分析】根据左视图是从左面看得到的图形，可得答案．【详解】解：从左边看，上面一层是一个正方形，下面一层是两个正方形，故选B【点睛】本题考查了简单组合体的三视图，从左面看得到的图形是左视图，掌握三视图的有关定义是解题的关键．3、C【分析】根据几何体的三视图解答．【详解】解：圆柱从正面看是长方形，故A选项不符合题意；四棱柱从正面看是长方形，故B选项不符合题意；圆锥从正面看是三角形，从左面看是三角形，故C选项符合题意；三棱柱从正面看是长方形，故D选项不符合题意；故选：C．【点睛】此题考查简单几何体的三视图，正确掌握各几何体的三视图及视角的位置是解题的关键．4、C【分析】从正面观察空心圆柱体，能够看见的部分用实线表示，不能看见的部分用虚线表示，即可得到主视图.【详解】主视图是在几何体正面面观察物体得到的图形．能够看见的部分用实线表示，不能看见的部分用虚线表示．本题圆柱体的主视图整体是个矩形，中间包含两条竖直的虚线．故选：C【点睛】本题主要考查三视图, 主视图是在物体正面从前向后观察物体得到的图形；俯视图是在水平面内从上向下观察物体得到的图形；左视图是在几何体左侧面观察物体得到的图形．5、A【分析】根据几何体的三视图解答即可．【详解】根据立体图形得到：主视图为：，左视图为：，俯视图为：，故选：【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．6、B【分析】根据题意，画出示意图，易得：△EDC∽△FDC，进而可得，即DC2＝ED•FD，代入数据可得答案．【详解】解：根据题意，作△EFC，树高为CD，且∠ECF＝90°，ED＝2m，FD＝8m；∵∠E+∠F＝90°，∠E+∠ECD＝90°，∴∠ECD＝∠F，∴△EDC∽△FDC，∴，即DC2＝ED•FD＝2×8＝16，解得CD＝4m．故选：B．【点睛】本题主要考查了平行投影与相似三角形的应用，准确计算是解题的关键．7、B【分析】找出从几何体的上面看所得到的视图即可．【详解】解：从上面看到的形状图是，故选：B【点睛】此题主要考查了简单几何体的视图，注意培养学生的思考能力和对几何体三种视图的空间想象能力是解题的关键．8、C【分析】根据三视图判断该几何体即可．【详解】解：根据该几何体的主视图与左视图均是矩形，主视图中还有一条棱，俯视图是三角形可以判断该几何体为三棱柱．故选：C．【点睛】本题考查三视图，解题的关键是理解三视图的定义，属于中考常考题型．9、C【分析】根据从正面看得到的图形是主视图，从上面看得到的图形是俯视图，可得答案．【详解】解：、主视图、俯视图都是正方形，故不符合题意；、主视图、俯视图都是矩形，故不符合题意；、主视图是三角形、俯视图是圆形，故符合题意；、主视图、俯视图都是圆，故不符合题意；故选：C．【点睛】本题考查了简单组合体的三视图，解题的关键是掌握从正面看得到的图形是主视图，从上面看得到的图形是俯视图．10、D【分析】设出影长AB的长，利用相似三角形可以求得AB的长，然后在利用相似三角形求得AC的长即可．【详解】解：∵AE⊥OD，OG⊥OD，∴AE//OG，∴∠AEB=∠OGB，∠EAB=∠GOB，∴△AEB∽△OGB，∴，即 ，解得：AB＝2m；∵OA所在的直线行走到点C时，人影长度增长3米，∴DC＝AB+3=5m，OD=OA+AC+CD=AC+10，∵FC∥GO，∴∠CFD=∠OGD，∠FCD=∠GOD，△DFC∽△DGO，∴，即，解得：AC＝7.5m．所以小方行走的路程为7.5m．故选择：D．【点睛】本题主要考查的是相似三角形在实际中的中心投影的应用，掌握相似三角形判断与性质，利用对应边成比例是解答本题的关键．二、填空题1、三棱柱【分析】观察物体的三视图主视图和左视图为长方形，可得此图为柱体，再由左视图为两个长方形，且俯视图为三角形，即可求解．【详解】解：主视图和左视图为长方形，则此图为柱体，左视图为两个长方形，且俯视图为三角形，所以该物体的形状是三棱柱．故答案为：三棱柱．【点睛】本题主要考查了几何体的三视图，解题的关键是会从各个面分析确定图形．2、．【分析】根据给出的几何体的三视图可知几何体是由圆柱体和圆锥体构成，从而根据三视图的特点得知高和底面直径，代入体积公式计算即可．【详解】由三视图可知，几何体是由圆柱体和圆锥体构成，圆柱和圆锥的底面直径均为2，高分别为4和1，∴圆锥和圆柱的底面积为π，故该几何体的体积为：4π+π＝π，故答案为：π．【点睛】本题考查了由三视图判断几何体，该三视图中的数据确定圆锥的底面直径和高是解本题的关键；本题体现了数形结合的数学思想，注意圆锥的高，母线长，底面半径组成直角三角形．3、15π【分析】由三视图可知这个立体图形是底面半径为3，高为4的圆锥，利用勾股定理求出其母线长，据此可以求得侧面积．【详解】由三视图可知圆锥的底面半径为3，高为4，所以母线长为=5，所以侧面积为== 3× 5π= 15π，故答案为：15π．【点睛】本题主要考查了由三视图确定几何体和求圆锥的侧面积，涉及勾股定理，牢记公式是解题的关键，难度不大．4、【分析】根据三视图可知该几何体为圆锥和圆柱的结合体，进而根据三视图中的数据计算侧面积即可．【详解】解：由三视图可知，这个几何体上部分是一个圆锥，下部分是一个圆柱，由图中数据可知，圆锥的高为7-4=3m，圆锥的底面圆的直径为6m，圆柱的高为4m，底面圆直径为6m，∴圆锥的母线长m ，∴圆柱部分的侧面积，圆锥的侧面积，∴这个几何体的侧面积，故答案为：．【点睛】本题主要考查了简单组合体的三视图，圆锥和圆柱的侧面积计算，解题的关键在于能够根据几何体的三视图确定几何体为圆锥和圆柱的结合体．5、12【分析】从俯视图中可以看出最底层碟子的个数及形状，从主视图可以看出碟子的层数和个数，从而算出总的个数．【详解】解：由三视图可得三摞碟子数从左往右分别为5，4，3，则这个桌子上共有5+4+3=12个碟子．故答案为：12．【点睛】本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出碟子的个数．三、解答题1、见解析【分析】根据三视图的定义，作出图形即可．【详解】解：三视图，如图所示．【点睛】本题考查作图﹣三视图，解题的关键是理解三视图的定义，属于中考常考题型．2、见解析【分析】利用三视图的画法从不同的角度画出图形得出即可．【详解】解：如图，【点睛】本题主要考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．3、（1）见解析；（2）5种【分析】（1）由已知条件可知，左视图有2列，每列小正方数形数目分别为3、1，俯视图有3列，每列小正方数形数目分别为2、1、1，据此可画出图形；（2）左视图和俯视图不变得出：主视图的第一列不能变化，第2列加一个，第3列加一个或两个，共5种情况．【详解】（1）画图如下：（2）左视图和俯视图不变得出：主视图的第一列不能变化，第2列加一个，第3列加一个或两个，共5种情况．【点睛】本题考查了几何体的三视图画法．由立体图形，可知主视图、左视图、俯视图，并能得出有几列以及每一列上的数字．4、答案见解析【分析】根据题目条件可知，该几何体从正面看有3列，各列中小正方形的数目分别为2，2和3；从左面看有2列，各列中小正方形的数目分别为3和2；据此可画出图形．【详解】解：从正面看到的该几何体的形状图如下图所示：从左面看到的该几何体的形状图如下图所示：【点睛】本题考查几何体的三视图画法，由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字；左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中小正方形数字中的最大数字．5、DC的影长为3.1m．【分析】直接延长AD交BC的延长线于点E，可得木杆CD在灯光下的影子，进而利用锐角三角函数关系得出答案．【详解】解：在过点D的水平线上取点F，延长AD交BC于点E，光线被CD遮挡得到影子是CE，则线段EC的长即为DC的影长，∵∠ADF=39°，DF∥CE，∴∠E=∠ADF=39°，∵DC＝2.5，∴在Rt△DCE中，tan39°＝，解得：EC＝≈3.1（m），答：DC的影长为3.1m．【点睛】本题考查解直角三角形，掌握解直角三角形的方法，选择恰当锐角三角函数是解题关键．
