沪科版九年级下册第25章 投影与视图综合与测试一课一练

这是一份沪科版九年级下册第25章 投影与视图综合与测试一课一练，共19页。试卷主要包含了如图所示的几何体的俯视图是，下列物体的左视图是圆的为等内容，欢迎下载使用。

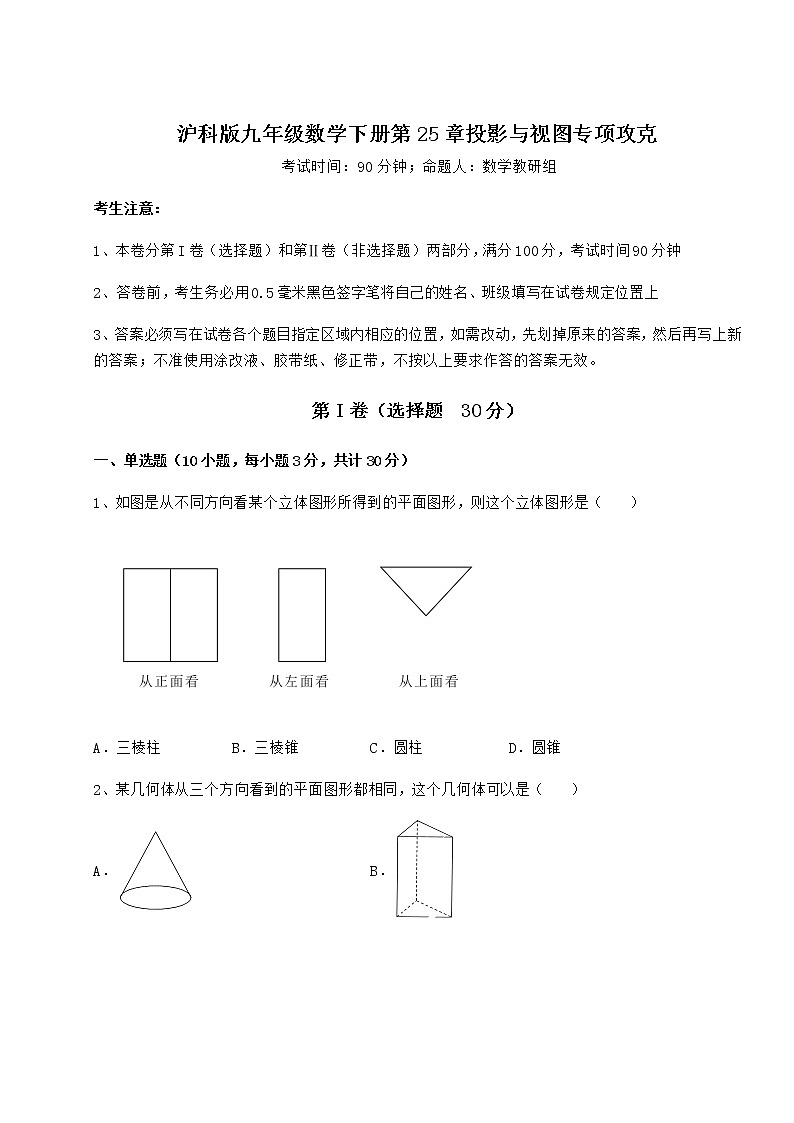

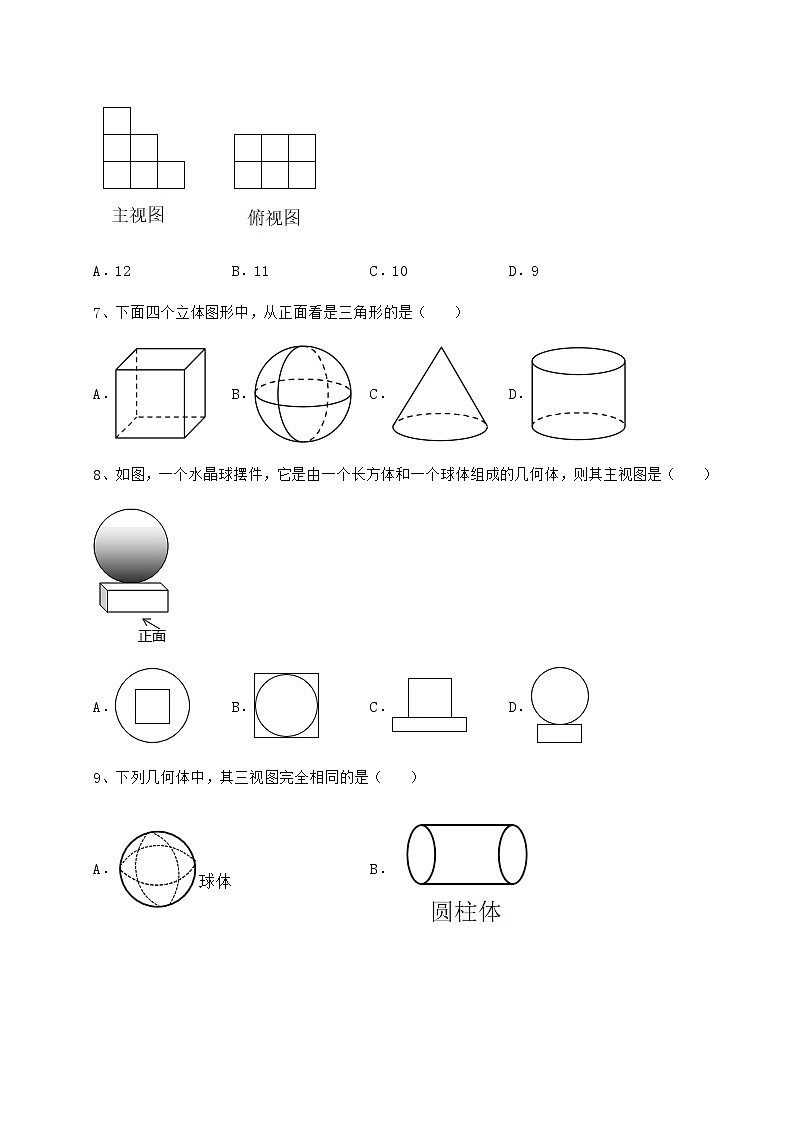

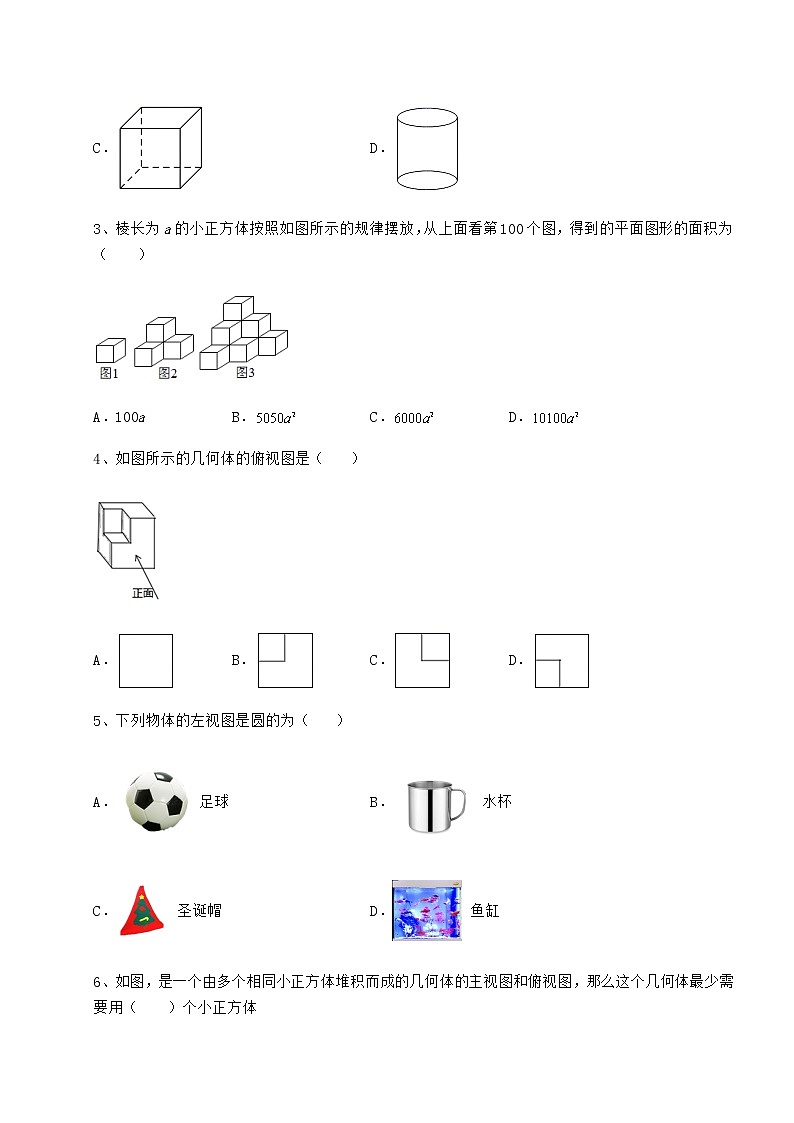

沪科版九年级数学下册第25章投影与视图专项攻克 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图是从不同方向看某个立体图形所得到的平面图形，则这个立体图形是（　　）A．三棱柱 B．三棱锥 C．圆柱 D．圆锥2、某几何体从三个方向看到的平面图形都相同，这个几何体可以是（    ）A． B．C． D．3、棱长为a的小正方体按照如图所示的规律摆放，从上面看第100个图，得到的平面图形的面积为（    ）A．100a B． C． D．4、如图所示的几何体的俯视图是（    ）A． B． C． D．5、下列物体的左视图是圆的为（    ）A．足球  B． 水杯 C． 圣诞帽  D． 鱼缸6、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（　　）个小正方体A．12 B．11 C．10 D．97、下面四个立体图形中，从正面看是三角形的是（　　）A． B． C． D．8、如图，一个水晶球摆件，它是由一个长方体和一个球体组成的几何体，则其主视图是（　　）A． B． C． D．9、下列几何体中，其三视图完全相同的是（    ）A． B．C． D．10、如图所示的几何体的左视图是（    ）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示是给出的几何体三个方向看到的形状，则这个几何体最多由_____个小正方体组成．2、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为___．3、一个几何体由多个完全相同的小正方体组成，它的三视图如图所示，那么组成这个几何体的小正方体的个数为______个．4、如图所示是某种型号的正六角螺母毛坯的三视图，则左视图的面积为_________． 5、如图，AB和DE是直立在地面上的两根立柱，AB＝6（m），AB在阳光下的影长BC＝3（m），在同一时刻阳光下DE的影长EF＝4（m），则DE的长为________米．三、解答题（5小题，每小题10分，共计50分）1、一个几何体由大小相同的小立方块搭成，箭头所指的为正面，请画出从正面、左面、上面看到的几何体的形状图．2、如图，这是一个由7个小立方体搭成的几何体，请你画出它的三视图．3、如图是由六个棱长为1 cm的小正方体组成的几何体．（1）该几何体的表面积是（含下底面）       cm2；（2）分别画出该立体图形的三视图．4、（1）添线补全下列几何体的三种视图．（2）如图，在地面上竖直安装着AB、CD、EF 三根立柱，在同一时刻同一光源下立柱AB、CD 形成的影子为BG与DH．①填空：判断此光源下形成的投影是：               投影；②作出立柱EF在此光源下所形成的影子．5、如图是由4块小立方块所搭成的几何体从上面看到的图形，小正方形中的数字表示该位置小立方块的个数，请画出它的左视图和主视图． -参考答案-一、单选题1、A【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由主视图和左视图为长方形判断出是柱体，由俯视图是三角形可判断出这个几何体应该是三棱柱．故选：A．【点睛】本题考查了由三视图判断几何体，主视图和左视图的大致轮廓为长方形的几何体为柱体，俯视图为三角形就是三棱柱．2、C【分析】根据三视图判断即可；【详解】的左视图、主视图是三角形，俯视图是圆，故A不符合题意；的左视图、主视图是长方形，俯视图是三角形，故B不符合题意；的主视图、左视图、俯视图都是正方形，故C符合题意；的左视图、主视图是长方形，俯视图是圆，故D不符合题意；故选C．【点睛】本题主要考查了几何体三视图的判断，准确分析是解题的关键．3、B【分析】先探究第100个图形俯视图所看到的小正方形的个数，再结合每个小正方形的面积为 从而可得答案.【详解】解：（1）∵第1个图有1层，共1个小正方体， 第2个图有2层，第2层正方体的个数为1+2=3， 第3个图有3层，第3层正方体的个数为1+2+3=6， 第n层时，正方体的个数为1+2+3+…+n=n（n+1）， 当n=100时，第100层的正方体的个数为×100×101=5050，从上面看第100个图，看到了5050个小正方形，所以面积为： 故选B【点睛】本题考查的是三视图，俯视图的面积，掌握“正方体堆砌图形的俯视图”是解本题的关键.4、D【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：结合所给几何体，其俯视图应为一个正方形，然后在正方形内部的左下角还有一个小长方形，故选D．【点睛】本题主要考查了简单几何体的三视图，熟知三视图的定义是解题的关键．5、A【分析】根据左视图是指从物体左面向右面正投影得到的投影图，即可求解．【详解】解：A、左视图为圆，故本选项符合题意；B、左视图为长方形，故本选项不符合题意；C、左视图为三角形，故本选项不符合题意；D、左视图为长方形，故本选项不符合题意；故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．6、D【分析】根据几何体的主视图和俯视图可得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体，即可求解．【详解】解：根据几何体的主视图和俯视图得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体；∴这个几何体最少需要用个小正方体．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图的特征是解题的关键．7、C【分析】找到从正面看所得到的图形为三角形即可．【详解】解：A、主视图为正方形，不符合题意；B、主视图为圆，不符合题意；C、主视图为三角形，符合题意；D、主视图为长方形，不符合题意．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．8、D【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看下边是一个矩形，矩形的上边是一个圆，故选：D．【点睛】本题考查了简单组合体的三视图，掌握从正面看得到的图形是主视图是解决此题关键．9、A【分析】找到从物体正面、左面和上面看得到的图形全等的几何体即可．【详解】解：A、球的三视图完全相同，都是圆，正确；B、圆柱的俯视图与主视图和左视图不同，错误；C、四棱锥的俯视图与主视图和左视图不同，错误；D、圆锥的俯视图与主视图和左视图不同，错误；故选A．【点睛】考查三视图的有关知识，注意三视图都相同的常见的几何体有球和正方体．10、D【分析】根据左视图的定义即可得．【详解】解：左视图是指从左面观察几何体所得到的视图，这个几何体的左视图是，故选：D．【点睛】本题考查了左视图，熟记定义是解题关键．二、填空题1、10【分析】从俯视图可知第一层有5个小正方体，从正视图和左视图可知第二层最多有5个，据此即可求得答案【详解】由俯视图可知第一层有5个小正方体，由已知的正视图和左视图可知，第2层最多有5个小正方体，故该几何体最多有5+5=10个故答案为：10【点睛】考查几何体的三视图的知识，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图象是俯视图．掌握以上知识是解题的关键．2、7【分析】易得这个几何体共有3层，由俯视图可得第一层正方体的个数，由主视图可得第二层和第三层正方体的可能的最少个数，相加即可．【详解】解：由俯视图易得最底层有4个正方体，由主视图第二层最少有2个正方体，由主视图第三层最少有1个正方体，那么最少有4＋2＋1＝7个立方体．故答案是：7．【点睛】本题考查了由三视图判断几何体．俯视图小正方形的个数即为最底层的小正方体的个数，主视图第二层和第三层小正方形的个数即为其余层数小正方体的最少个数．3、5【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从左视图可看出每一行小正方体的层数和个数，从而算出总的个数．【详解】解：由俯视图易得最底层小正方体的个数为3，由主视图可知第二层的右侧有2个正方体，从左视图可知只有一行二层，那么共有3+2=5个正方体．故答案为：5．【点睛】本题考查了由三视图确定几何体的形状，同时考查学生空间想象能力及对立体图形的认识．4、【分析】如图，连接过作于再求解 再确定左视图是长方形，两边分别为3cm，cm，从而可得答案.【详解】解：如图，连接过作于 由俯视图可得： 由主视图可得：正六角螺母毛坯的高为：3cm， 左视图的面积为 故答案为：【点睛】本题考查的是三视图，左视图的面积的计算，掌握“左视图是长方形”是解本题的关键.5、8【分析】连接，，根据平行投影的性质得，根据平行的性质可知，利用相似三角形对应边成比例即可求出的长.【详解】解：如图，连接AC ，DF，根据平行投影的性质得DF∥AC，，，，，，.故答案为：8.【点睛】本题主要考查相似三角形的判定和性质，掌握相似三角形的判定定理以及性质是解题的关键.三、解答题1、见解析【分析】从正面看：共有3列，从左往右分别有3，1，1个小正方形；从左面看：共有3列，从左往右分别有1，3，1个小正方形；从上面看：共分3列，从左往右分别有3，1，2个小正方形．据此可画出图形．【详解】解：如图所示：【点睛】本题考查的是画简单组合体的三视图，用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形，理解三视图的含义是作图的关键.2、图见解析【分析】从正面看，得到从左往右3列正方形的个数依次为3，2，1；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右3列正方形的个数依次为2，1，1，依此画出图形即可．【详解】解：如下图所示，【点睛】此题考查三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．3、（1）24；（2）见解析【分析】（1）根据三视图可求出几何体的表面积；（2）主视图有3列，每列小正方形数目分别为2，2，1，左视图有2列，每列小正方形数目分别为2，1，俯视图有3列，每列小正方数形数目分别为1，2，1．据此可画出图形．【详解】解：（1）该几何体的表面积是：4×2＋5×2＋3×2＝24（cm2），故答案为： 24；（2）如图所示：【点睛】本题考查几何体的三视图画法以及几何体的表面积，关键是掌握三视图所看的位置，掌握几何体表面积的计算方法．4、（1）画图见详解；（2）①中心；②见详解．【分析】（1）根据三视图的画图原理，看见的线是实线，看不见的线是虚线，左视图中补画燕尾槽底部线用虚线，俯视图中燕尾槽开口部分两条线用实线补画，燕尾槽底部两条线用虚线补画即可；（2）①连结AG，并反向延长，两CH并反向延长两射线交于点O，则点O就是光源，根据中心投影的定义“由同一点（点光源）发出的光线形成的投影叫做中心投影”即可得；②连接OE，并延长与地面相交，交点为I，如图FI为立柱EF在光源O下的投影即可．【详解】解：（1）根据三视图的画图原理，左视图中补画燕尾槽底部线用虚线，俯视图中燕尾槽开口部分两条线用实线补画，燕尾槽底部两条线用虚线补画；（2）①连结AG，并反向延长，两CH并反向延长两射线交于点O，则点O就是光源，由中心投影的定义得：此光线下形成的投影是：中心投影故答案为：中心；②如图，连接OE，并延长与地面相交，交点为I，则FI为立柱EF在光源O下所形成的影子．【点睛】本题考查了补画三视图实线与虚线，中心投影的定义，根据已知立柱的影子确认光源的位置，在光源下画立柱影子，掌握补画三视图实线与虚线区别，中心投影的定义，两立柱与影子确认光源的位置，在光源下画立柱影子是解题关键．5、见解析【分析】根据已知图形得出实际摆放，进而利用从正面和左面观察得出图形即可．【详解】解：如图所示：【点睛】本题主要考查了画三视图，解题的关键件是根据已知正确得出图形的三视图．
