沪科版九年级下册第25章 投影与视图综合与测试随堂练习题

这是一份沪科版九年级下册第25章 投影与视图综合与测试随堂练习题，共19页。试卷主要包含了下列物体的左视图是圆的为，下列物体中，三视图都是圆的是等内容，欢迎下载使用。

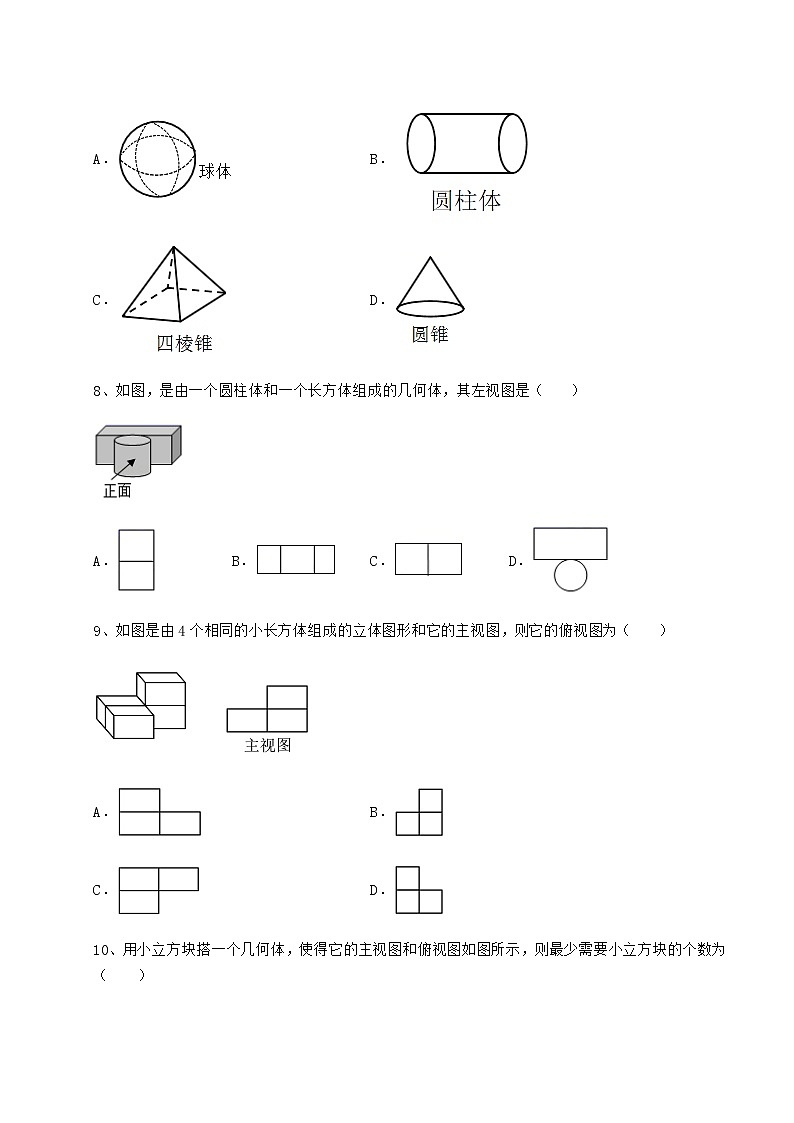

沪科版九年级数学下册第25章投影与视图专项攻克 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、下列几何体的主视图和俯视图完全相同的是（    ）A． B． C． D．2、如图，由一个圆柱体和一个长方体组成的几何体，其左视图是（    ）A． B． C． D．3、如图，是空心圆柱体，其主视图是下列图中的（    ）A． B． C． D．4、在平行投影下，矩形的投影不可能是（    ）A． B． C． D．5、下列物体的左视图是圆的为（    ）A．足球  B． 水杯 C． 圣诞帽  D． 鱼缸6、下列物体中，三视图都是圆的是（     ）A．  B． C．  D．7、下列几何体中，其三视图完全相同的是（    ）A． B．C． D．8、如图，是由一个圆柱体和一个长方体组成的几何体，其左视图是（    ）A． B． C． D．9、如图是由4个相同的小长方体组成的立体图形和它的主视图，则它的俯视图为（　　）A． B．C． D．10、用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，则最少需要小立方块的个数为（    ）A．6 B．7 C．10 D．1第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、若干个相同的小正方体组成的几何体的主视图和左视图如图所示则组成这个几何体的小正方体最多为______个．2、一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面、上面看到的形状图，则该几何体至少是用 ___个小立方块搭成的．3、从正面和左面看一个长方体得到的形状图如图所示（单位：），则其从上面看到的形状图的面积为__________．4、将7个棱长为1的小立方体摆成如图所示几何体，该几何体的俯视图的面积为_____．5、已知某几何体的三视图如图所示，根据图中数据求得该几何体的体积为_____．三、解答题（5小题，每小题10分，共计50分）1、如图，在平整的地面上，若干个棱长都为的小正方体堆成一个几何体．（1）在网格中，用实线画出从正面，上面，左面看到的形状图；（2）求这个几何体的体积和表面积．2、如图，一个正方体由27个大小相同的小立方块搭成，现从中取走若干个小立方块，得到一个新的几何体．若新几何体与原正方体的表面积相等，问最多可以取走几个小立方块．3、一个几何体由大小相同的立方块搭成，从上面看到的形状如图所示，其中小正方形中的数字表示在该位置的立方块个数．（1）在所给的方框中分别画出该儿何体从正面，从左面看到的形状图；（2）若允许从该几何体中拿掉部分立方块，使剩下的几何体从正面看到的形状图和原几何体从正面看到的形状图相同，则最多可拿掉 　 　个立方块．4、如图，是由一些棱长为1cm的小正方体组成的简单几何体（1）请直接写出该几何体的表面积（含下底面）为            （2）从正面看到的平面图形如图所示，请在下面方格中分别画出从左向右、从上向下看到的平面图形5、补全如图立体图形的三视图． -参考答案-一、单选题1、D【分析】根据主视图和俯视图是分别从物体正面和上面看到的图形，逐项分析即可．【详解】解：A、圆柱主视图是矩形，俯视图是圆，故A选项不合题意；B、圆锥的主视图是等腰三角形，俯视图是圆以及中心有一个点，故B选项不合题意；C、三棱柱主视图是一行两个矩形且公共边是虚线，俯视图是三角形，故C选项不合题意；D、圆的主视图和俯视图都为圆，故D选项符合题意；故选D．【点睛】本题考查简单几何体的三视图，解决问题的关键是掌握主视图是从物体的正面看到的视图，俯视图是从物体的上面看得到的视图．2、A【分析】从左边看过去：可以看到上下两个宽度相同的长方形，从而可以得到左视图.【详解】解：从左边看过去：可以看到上下两个宽度相同的长方形，所以一个圆柱体和一个长方体组成的几何体，其左视图是A选项中的图形，故选A【点睛】本题考查的是三视图，掌握“三视图中的左视图”是解本题的关键，注意的是能看到的棱要以实线来体现，看不见的棱要以虚线来体现.3、C【分析】从正面观察空心圆柱体，能够看见的部分用实线表示，不能看见的部分用虚线表示，即可得到主视图.【详解】主视图是在几何体正面面观察物体得到的图形．能够看见的部分用实线表示，不能看见的部分用虚线表示．本题圆柱体的主视图整体是个矩形，中间包含两条竖直的虚线．故选：C【点睛】本题主要考查三视图, 主视图是在物体正面从前向后观察物体得到的图形；俯视图是在水平面内从上向下观察物体得到的图形；左视图是在几何体左侧面观察物体得到的图形．4、A【分析】根据平行投影得出矩形的投影图形解答即可．【详解】在平行投影下，矩形的投影图形可能是线段、矩形、平行四边形，不可能是直角梯形，故选A．【点睛】本题考查了平行投影，关键是根据平行投影得出矩形的投影图形．5、A【分析】根据左视图是指从物体左面向右面正投影得到的投影图，即可求解．【详解】解：A、左视图为圆，故本选项符合题意；B、左视图为长方形，故本选项不符合题意；C、左视图为三角形，故本选项不符合题意；D、左视图为长方形，故本选项不符合题意；故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．6、C【分析】根据主视图、左视图、俯视图的判断方法，逐项进行判断即可．【详解】A、圆柱的主视图是矩形，左视图是矩形，俯视图是圆，不符合题意；B． 圆锥的主视图是三角形，左视图是三角形，俯视图是圆，不符合题意；C．球的三视图都是圆，符合题意；D．正方体的三视图都是正方形，不符合题意．故选：C．【点睛】题目主要考查了简单几何体的三视图，理解三视图的作法是解题的关键．7、A【分析】找到从物体正面、左面和上面看得到的图形全等的几何体即可．【详解】解：A、球的三视图完全相同，都是圆，正确；B、圆柱的俯视图与主视图和左视图不同，错误；C、四棱锥的俯视图与主视图和左视图不同，错误；D、圆锥的俯视图与主视图和左视图不同，错误；故选A．【点睛】考查三视图的有关知识，注意三视图都相同的常见的几何体有球和正方体．8、C【分析】长方体的左视图为矩形，圆柱的左视图为矩形，据此分析即可得左视图【详解】从左面可看到一个长方形和一个长方形，且两个长方形等高．故选C【点睛】本题考查了简单几何题的三视图，掌握简单几何题的三视图是解题的关键．9、C【分析】先根据主视图可得出观察这个立体图形的正面，再根据俯视图的定义（从上面观察物体所得到的图形叫做俯视图）即可得．【详解】解：由题意得：观察这个立体图形的正面如下：则它的俯视图为故选：C．【点睛】本题考查了三视图，掌握理解俯视图的定义是解题关键．10、C【分析】从主视图和左视图考虑几何体的形状，从俯视图看出几何体的小立方块最少与最多的数目，利用口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”求解即可．【详解】解：由主视图可知，它自下而上共有3列，第一列3块，第二列2块，第三列1块．由俯视图可知，它自左而右共有3列，第一列与第二列各3块，第三列1块，从空中俯视的块数只要最底层有一块即可．因此，综合两图可知这个几何体的形状不能确定；并且最少时为第一列中有一个三层，其余为一层，第二列中有一个二层，其余为一层，第三列一层，共10块．故选：C．【点睛】题目主要考查对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”是解题关键．二、填空题1、5【分析】易得此组合体有两层，判断出各层最多有几个正方体组成即可．【详解】解：底层正方体最多有4个正方体，第二层最多有1个正方体，所以组成这个几何体的小正方体的个数最多有5个．故答案是：5．【点睛】本题考查了由三视图判断几何体的知识，解决本题的关键是利用“主视图疯狂盖，左视图拆违章”找到所需最多正方体的个数．2、6【分析】根据题意可以得到该几何体从正面和上面看至少有多少个小立方体，综合考虑即可解答本题．【详解】解：从正面看至少有三个小立方体且有两层；从上面看至少有五个小立方体，且有两列；∴只需要保证从正面看的上面一层有一个，从上面看有五个小立方体即可满足题意，∴最少是用6个小立方块搭成的，故答案为：6．【点睛】此题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．3、6【分析】从正面看，左面看，得到长方体的高为4，长为3，得到从上面看的矩形长为3；左边看，从上面看，宽相等，得到从上面看的矩形宽为2，计算即可．【详解】根据正面，左面高平齐，正面，上面长对正，左面，上面宽相等，得到从上面看的矩形长为3，宽为2故从上面看到的形状图的面积为6，故答案为：6．【点睛】本题考查了从不同方向看，熟练掌握三视图的特点与联系是解题的关键．4、4【分析】据从上面看得到的图形是俯视图，直接观察，可得答案．【详解】解：从上面看，底层是两个小正方形，上层是两个小正方形，如图所示，所以该几何体的俯视图的面积为4．故答案为：4．【点睛】本题考查了简单组合体的三视图，从上面看得到的图形是俯视图是解题关键．5、．【分析】根据给出的几何体的三视图可知几何体是由圆柱体和圆锥体构成，从而根据三视图的特点得知高和底面直径，代入体积公式计算即可．【详解】由三视图可知，几何体是由圆柱体和圆锥体构成，圆柱和圆锥的底面直径均为2，高分别为4和1，∴圆锥和圆柱的底面积为π，故该几何体的体积为：4π+π＝π，故答案为：π．【点睛】本题考查了由三视图判断几何体，该三视图中的数据确定圆锥的底面直径和高是解本题的关键；本题体现了数形结合的数学思想，注意圆锥的高，母线长，底面半径组成直角三角形．三、解答题1、（1）见解析；（2），【分析】（1）根据三视图的定义画出图形即可．（2）分前后，左右，上下三个方向统计正方形的个数即可求出表面积，根据个数即可得出体积．【详解】解：（1）该几何体从正面、上面、左面看到的形状图如图：（2）因为该几何体由8个棱长都为的正方体堆成，每个正方体的体积都为，所以其体积为；该几何体前后各有4个小正方形，上下各有6个小正方形，左右各有5个小正方形，每个小正方形的面积为，所以其表面积为．【点睛】本小题考查几何体、三视图等基础知识，考查空间观念与几何直观，解题的关键是熟练掌握基本知识，属于中考常考题型．2、最多可以取走16个小立方块．【分析】根据表面积不变，只需留11个，分别是正中心的3个和四角上各2个．【详解】解：若新几何体与原正方体的表面积相等，最多可以取走16个小正方体，只需留11个，分别是正中心的3个和四角上各2个，如图所示：答：最多可以取走16个小立方块．【点睛】本题主要考查了几何体的表面积，熟知几何体表面积的定义以及正方体的表面积公式是解答本题的关键．3、（1）见详解；（2）6【分析】（1）根据从正面看得到的图形是主视图，从正面看分左中右三列，左列有3个正方形，中间列有3个正方形，右边列有2个正方形，画出主视图从左边看到的图形是左视图，分三行前中后三行，从右边数前行有3个正方形，中行由3个正方形，后行1个正方形可画出左视图即可；（2）根据立体图形的遮挡主视图、俯视图不变在俯视图中得出拿去的小正方体的个数．【详解】解：（1）从正面看得到的图形是主视图，从正面看分左中右三列，左列有3个正方形，中间列有3个正方形，右边列有2个正方形，可画出主视图从左边看到的图形是左视图，分三行前中后三行，从右边数前行有3个正方形，中行由3个正方形，后行1个正方形可画出左视图该几何体从正面，从左面看到的图形如图所示：（2）拿掉后，剩下的几何体从正面看到的形状图和原几何体从上面看到的形状图相同，则最多可拿掉6个左列前行2个正方形，中列中行2个正方形，中列后行1个小正方形，右列中行1个正方形，共6个正方形，如图故答案为：6．【点睛】本题考查简单几何体的三视图，正确想象出几何体的形状是解题关键，画三视图时注意“长对正，宽相等，高平齐”．4、（1）34 ；（2）见解析【分析】（1）先计算出每个小正方体一个面的面积，然后求出一共露在外面的面有多少个即可得到答案；（2）根据三视图的画法作图即可．【详解】解：（1）∵每个小正方体的棱长为，∴每个小正方体的一个面的面积为，∵从上面看露在外面的小正方体的面有6个，从底面看露在外面的面有6个，从正面看，露在外面的面有6个，从后面看，露在外面的面有6个，从左面看，露在外面的面有4个，从右面看，露在外面的面有4个，然后在最下层，第二行第二列的小正方体右边1个面露在外面，第二行第四列的小正方体左边一个面露在外面，∴露在外面的面一共有34个，∴该几个体的表面积为，故答案为：；（2）如图所示，即为所求；【点睛】本题主要考查了简单几何体的表面积和画三视图，解题的关键在于能够熟练掌握相关知识进行求解．5、见解析【分析】根据简单几何体的三视图的画法，画出相应的图形即可，注意看得见的轮廓线用实线表示，看不见的轮廓线用虚线表示．【详解】解：补全这个几何体的三视图如下：．【点睛】本题考查了简单几何体的三视图，理解视图的意义，掌握简单几何体的三视图的画法是正确解答的前提．
