2021学年第25章 投影与视图综合与测试达标测试

沪科版九年级数学下册第25章投影与视图专项攻克

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

1、如图几何体的主视图是（    ）

A． B． C． D．

2、如图所示的支架（一种小零件）的两个台阶的高度相等，则它的左视图为（    ）

A． B．

C． D．

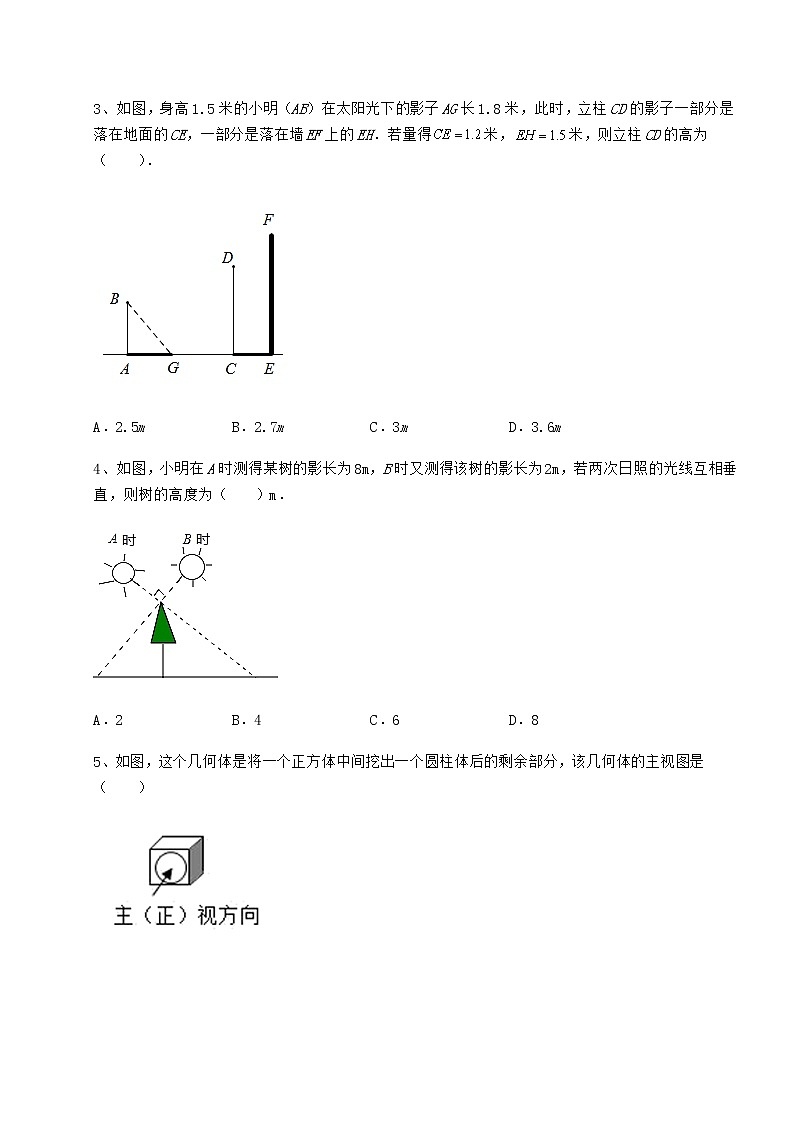

3、如图，身高1.5米的小明（AB）在太阳光下的影子AG长1.8米，此时，立柱CD的影子一部分是落在地面的CE，一部分是落在墙EF上的EH．若量得米，米，则立柱CD的高为（    ）．

A．2.5m B．2.7m C．3m D．3.6m

4、如图，小明在A时测得某树的影长为8m，B时又测得该树的影长为2m，若两次日照的光线互相垂直，则树的高度为（　　）m．

A．2 B．4 C．6 D．8

5、如图，这个几何体是将一个正方体中间挖出一个圆柱体后的剩余部分，该几何体的主视图是（    ）

A． B． C． D．

6、如图，将一块含30°角的三角板ABC的直角顶点C放置于直线m上，点A，点B在直线m上的正投影分别为点D，点E，若AB＝10，BE＝3，则AB在直线m上的正投影的长是（　　）

A．5 B．4 C．3+4 D．4+4

7、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（    ）

A．15个 B．13个 C．11个 D．5个

8、根据三视图，求出这个几何体的侧面积（    ）

A． B． C． D．

9、如图是由6个完全相同的小正方体组成的立体图形，这个立体图形的三视图中（　　）

A．主视图和俯视图相同 B．主视图和左视图相同

C．俯视图和俯视图相同 D．三个视图都相同

10、下面的三视图所对应的几何体是（　　）

A．  B．

C．  D．

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、如图是由五个棱长均为1的正方体搭成的几何体，则它的左视图的面积为________．

2、由n个相同的小正方体堆成的几何体，其主视图、俯视图如图所示，则n的最大值是________．

3、如图是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为_______．

4、下图是由若干个相同的小正方体组合而成的一个几何体的三视图，则组成这个几何体的小正方体个数是_________．

5、一个直九棱柱底面的每条边长都等于3cm，侧边长都等于6cm，则它的侧面面积等于 ___cm2．

三、解答题（5小题，每小题10分，共计50分）

1、由5个相同的小正方体搭成的物体的俯视图如图所示，这个物体有几种搭法？

2、如图，九（1）班的小明与小艳两位同学去操场测量旗杆DE的高度，已知直立在地面上的竿AB的长为3m．某一时刻，测得竹竿AB在阳光下的投影BC的长为2m．

（1）请你在图中画出此时旗杆DE在阳光下的投影；

（2）在测量竹竿AB的影长时，同时测得旗杆DE在阳光下的影长为6m，请你计算旗杆DE的高度．

3、如图是用10块完全相同的小正方体搭成的几何体．

（1）请在方格中画出它的三个视图；

（2）如果只看三视图，这个几何体还有可能是用_________块小正方体搭成的．

4、一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状如左图所示，小正方形中的数字表示在该位置的小正方块儿的个数．

（1）请在右边网格中画出从正面和左面看到的几何体的形状图．

（2）已知每个小正方块儿的棱长为2cm，求出这个几何体的表面积．

5、请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图．

-参考答案-

一、单选题

1、A

【分析】

根据题意可得：从正面看，主视图是两个长方形，即可求解．

【详解】

解：从正面看，主视图是两个长方形．

故选：A

【点睛】

本题主要考查了几何体的三视图，熟练掌握几何体的三视图的特征是解题的关键．

2、C

【分析】

找到从左面看所得到的图形即可，注意所有的看到的棱用实线表示，看不见的棱用虚线表示．

【详解】

解：从左面看去，是两个有公共边的矩形，如图所示：

故选：C．

【点睛】

本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．

3、A

【分析】

将太阳光视为平行光源，可得，MD=HE，即可得CM的值，故计算CD=CM+DM即可．

【详解】

如图所示，过D点作BG平行线交FE于点H，过E点作BG平行线交CD于点M

∵BG//ME//DH

∴∠BGA=∠MEC，∠BAG=∠DCE=90°

∴，MD=HE

∴

∴

∴CD=CM+DM=1+1.5=2.5

故答案选：A．

【点睛】

本题考查了相似三角形的判断即性质，由太阳光投影判断出平行关系进而求得相似是解题的关键．

4、B

【分析】

根据题意，画出示意图，易得：△EDC∽△FDC，进而可得，即DC2＝ED•FD，代入数据可得答案．

【详解】

解：根据题意，作△EFC，树高为CD，且∠ECF＝90°，ED＝2m，FD＝8m；

∵∠E+∠F＝90°，∠E+∠ECD＝90°，

∴∠ECD＝∠F，

∴△EDC∽△FDC，

∴，即DC2＝ED•FD＝2×8＝16，

解得CD＝4m．

故选：B．

【点睛】

本题主要考查了平行投影与相似三角形的应用，准确计算是解题的关键．

5、A

【分析】

根据主视图的概念求解即可．

【详解】

解：由题意可得，该几何体的主视图是：

．

故选：A．

【点睛】

此题考查了几何体的主视图，解题的关键是熟练掌握几何体主视图的概念．

6、C

【分析】

根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CE的长；通过证明△ACD∽△CBE，再根据相似三角形的性质可得CD的长，进而得出DE的长．

【详解】

解：在Rt△ABC中，∠ABC=30°，AB=10，

∴AC=AB=5，BC=AB•cos30°=10×，

在Rt△CBE中，CE=，

∵∠CAD+∠ACD=90°，∠BCE+∠ACD=90°，

∴∠CAD=∠BCE，

∴Rt△ACD∽Rt△CBE，

∴，

∴CD=，

∴DE=CD+BE=，

即AB在直线m上的正投影的长是，

故选：C．

【点睛】

本题考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．

7、A

【分析】

根据主视图和左视图，分别找出每行每列立方体最多的个数，相加即可判断出答案．

【详解】

综合主视图与左视图，第一行第1列最多有2个，第一行第2列最多有1个，第一行第3列最多有2个；第二行第1列最多有1个，第二行第2列最多有1个，第二行第3列最多有1个；第三行第1列最多有2个，第三行第2列最多有1个，第三行第3列最多有2个，

所以最多有（个），不可能有15个．

故选：A．

【点睛】

本题考查三视图，根据题目给出的视图，出每行每列的立方体个数是解题的关键．

8、D

【分析】

首先根据题意得出这个几何体是圆柱，然后根据三视图得出圆柱的高和底面半径，最后根据圆柱的侧面积公式求解即可．

【详解】

解：由题意知，几何体是底面直径为10、高为20 的圆柱，

所以其侧面积为．

故选：D．

【点睛】

此题考查了几何体的三视图，求圆柱的表面积，解题的关键是熟练掌握几何体的三视图，求圆柱的表面积公式．

9、B

【分析】

主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图．

【详解】

解：主视图和左视图相同，均有三列，小正方形的个数分别为1、2、1；

俯视图也有三列，但小正方形的个数为1、3、1．

故选：B．

【点睛】

本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提，画三视图时应注意“长对正，宽相等、高平齐”．

10、C

【分析】

根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．

【详解】

解：根据三视图知，组成该几何体的小正方体分布情况如下：

与之相对应的C选项，

故选：C．

【点睛】

本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．

二、填空题

1、3

【分析】

根据从左边看得到的图形是左视图，可得答案．

【详解】

解：从左边看，底层是两个小正方形，上层的右边是一个小正方形，

因为每个小正方形的面积为1，所以则它的左视图的面积为3．

故答案为：3．

【点睛】

本题考查了简单组合体的三视图，从左边看得到的图象是左视图．

2、13

【分析】

根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．

【详解】

综合主视图和俯视图，从上往下数，底面最多有 2+2+3=7 个，第二层最多有1+1+2=4 个，第三层最多有1+0+1=2 个，则n的最大值是 7+4+2=13

 故答案为：13．

【点睛】

本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键．

3、

【分析】

由三视图判断出几何体的形状以及相关长度，根据圆柱的体积公式计算即可．

【详解】

解：由三视图可知：该几何体是圆柱，

该圆柱的底面直径为2，高为3，

∴这个几何体的体积为=，

故答案为：．

【点睛】

本题考查了几何体的三视图，圆柱的体积，解题的关键是判断出该几何体为圆柱．

4、5

【分析】

利用主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，进而判断图形形状，即可得出小正方体的个数．

【详解】

解：综合三视图，我们可以得出，这个几何模型的底层有3+1=4个小正方体，

第二有1个小正方体，

因此搭成这个几何体模型所用的小正方体的个数是4+1=5个．

故答案为：5．

【点睛】

本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”是解题的关键．

5、162

【分析】

展开后底面一边长为7cm，求出底面的周长，用底面周长×侧边长计算即可．

【详解】

解：∵一个直九棱柱底面的每条边长都等于3cm，

∴直九棱柱底面的周长为9×3=27cm;

侧面积是27×6=162（cm2）．

故答案为162．

【点睛】

本题考查了几何体的侧面积的应用，关键是掌握直棱柱侧面积公式底面周长×侧棱长．

三、解答题

1、3种，见解析

【分析】

根据俯视图分析底层有三个小正方形，上层一个，还有一个小正方体有3种放置即可．

【详解】

解：∵从小正方体搭成的物体的俯视图如图所示，是从物体的上方向下看得到的图形，

∴从俯视图看，反映出两层，底层有3个小正方体，从前往后排，第一排两个,第二排一个，左对齐，上层有一个小正方体，在第一排中间偏右，

∵有5个小正方体，还有一个小正方体与其他底层三个小正方形重叠或与二层重叠，

底层从左边数第一排第一列不能重叠放置，上层小正方体不能固定，为此底层重叠放置有两种如图1，图2，与上层小正方体重叠一种图3，一共有3种搭法，

它们的立体图分别如图．

【点睛】

本题考查由俯视图画立体图形，利用俯视图确定底层有3个小正方体，上层有一个小正方体，另一正方体有3个位置放法是解题关键．

2、（1）见详解；（2）旗杆DE的高度为9m．

【分析】

（1）连接AC，然后根据投影相关知识可进行作图；

（2）由（1）可知∠ACB=∠DFE，然后易得△ABC∽△DEF，进而根据相似三角形的性质可求解．

【详解】

解：（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影，如图所示：

（2）∵DF∥AC，

∴∠ACB=∠DFE，

∵∠ABC=∠DEF=90°，

∴△ABC∽△DEF，

∴，

∵AB=3m，BC=2m，EF=6m，

∴，

∴DE=9m；

答：旗杆DE的高度为9m．

【点睛】

本题主要考查相似三角形的性质与判定及投影，熟练掌握相似三角形的性质与判定及投影是解题的关键．

3、（1）见解析；（2）9或11

【分析】

（1）根据三视图的定义画图即可；

（2）从俯视图看，最下面一层有6个小正方体，从正视图和左视图看，最上面一层只有1个小立方体，中间一层最少有2个小正方体，最多有4个小立方体，由此即可得到答案．

【详解】

（1）画出的三视图如图所示：

（2）从俯视图看，最下面一层有6个小正方体，从正视图和左视图看，最上面一层只有1个小立方体，中间一层最少有2个小正方体，最多有4个小立方体，

∴这个几何体还可以由9个或11个小正方体组成．

【点睛】

本题主要考查了画小立方体组成的几何体的三视图，由三视图求小立方体个数，解题的关键在于能够正确观察图形求解．

4、（1）见解析；（2）136cm2

【分析】

（1）直接利用三视图的观察角度分别从正面和左面得出视图即可；

（2）根据正方体的个数得出表面积；

【详解】

解：（1）如图所示：

（2），，

答：表面积为．

【点睛】

考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字，左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．

5、作图见解析

【分析】

主视图：从正面看到的平面图形，左视图：从左边看到的平面图形，俯视图：从上面看到的平面图形，根据三种视图的定义，再根据看到的平面图形作图即可.

【详解】

解：从正面可以看到5个正方形，分3列，依次为3个，1个，1个，

所以从正面看的主视图为：

从左面可以看到4个正方形，分2列，依次为3个，1个，

所以从左面看的左视图为：

从上面可以看到4个正方形，分3列，依次为1个，2个，1个，

所以从上面看的俯视图为：

【点睛】

本题考查的是作简单组合体的三视图，掌握“主视图，左视图，俯视图的含义”是解题的关键.
