沪科版九年级下册第25章 投影与视图综合与测试课时练习

这是一份沪科版九年级下册第25章 投影与视图综合与测试课时练习，共20页。

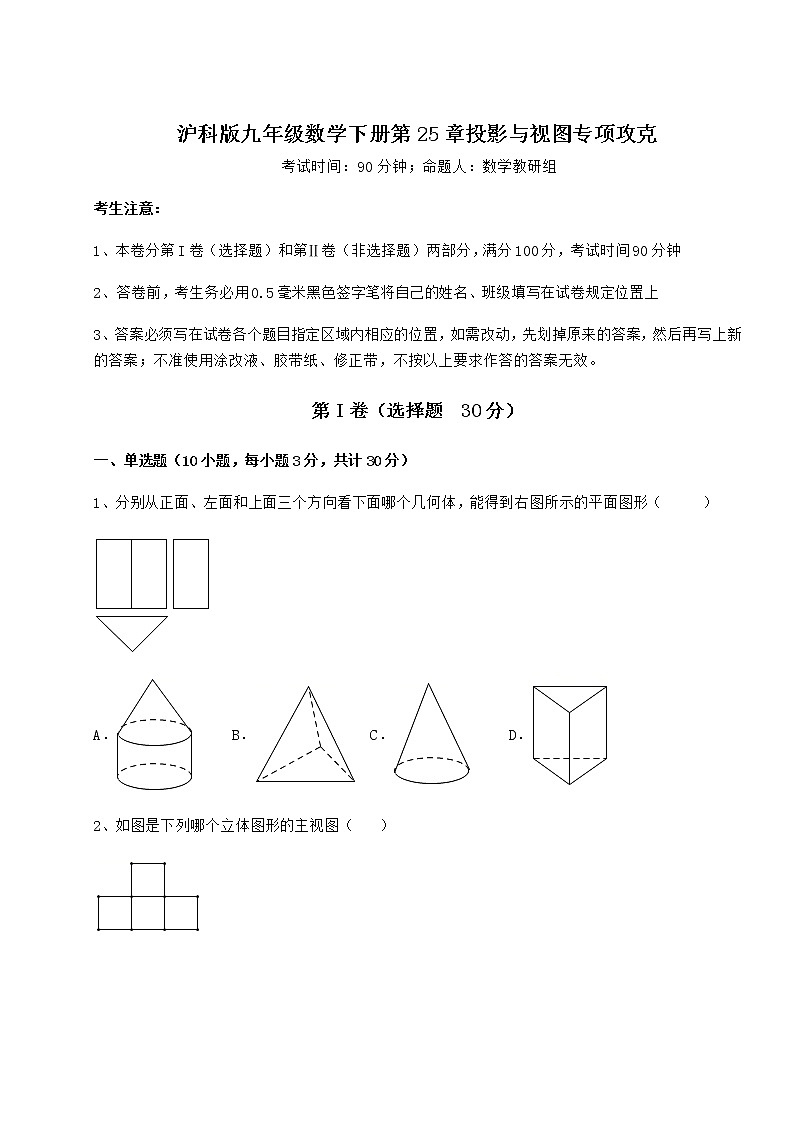

沪科版九年级数学下册第25章投影与视图专项攻克 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、分别从正面、左面和上面三个方向看下面哪个几何体，能得到右图所示的平面图形（      ）A． B． C． D．2、如图是下列哪个立体图形的主视图（　　）A． B．C． D．3、下列几何体中，从正面看和从左面看形状均为三角形的是（　　）A． B．C． D．4、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为（    ）A．6 B．7 C．8 D．95、下列四个几何体中，主视图与俯视图不同的几何体是（    ）A． B．C． D．6、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（　　）A． B．C． D．7、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（　　）个小正方体A．12 B．11 C．10 D．98、如图是由4个相同的正方体组成的立体图形，它的左视图是（    ）A． B． C． D．9、棱长为a的小正方体按照如图所示的规律摆放，从上面看第100个图，得到的平面图形的面积为（    ）A．100a B． C． D．10、如图所示的几何体，它的左视图是（　　）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、一个“粮仓”的三视图如图所示（单位：），则它的侧面积是________．2、从正面和左面看一个长方体得到的形状图如图所示（单位：），则其从上面看到的形状图的面积为__________．3、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．4、下面是由一些相同的小正方体构成的几何体从三个方向看到的图形，至少要_______个小正方体构成这个几何体．5、如图，从三个不同方向看同一个几何体得到的平面图形，则这个几何体的侧面积是__________．三、解答题（5小题，每小题10分，共计50分）1、补全如图的三视图． 2、（1）一个几何体由一些大小相同的小正方体搭成，如图是从上面看这个几何体的形状图，小正方形中的数字表示在该位置的小正方体的个数，请在网格中画出从正面和左面看到的几何体的形状图．（2）用小立方块搭一几何体，使它从正面看，从左面看，从上面看得到的图形如图所示．请在从上面看到的图形的小正方形中填人相应的数字，使得小正方形中的数字表示在该位置的小立方块的个数．其中，图1填人的数字表示最多组成该几何体的小立方块的个数，图2填入的数字表示最少组成该几何体的小立方块的个数．3、一个几何体模具由大小相同边长为2分米的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置上的小立方块的个数．（1）若工人师傅手里还有一些相同的正方体，如果要保持从上面和从左面看到的形状不变，最多可以添加______个正方体；（2）请画出从正面和从左面看到的这个几何体模具的形状图； （3）为了模具更为美观，工人师傅将对模具的表面进行喷漆，请问工人师傅需要喷漆多少平方分米？4、如图1，是一个长方体截成的几何体，请在网格中依次画出这个几何体的三视图．5、一个几何体的三个视图如图所示（单位：cm）．（1）写出这个几何体的名称：        ；（2）若其俯视图为正方形，根据图中数据计算这个几何体的表面积． -参考答案-一、单选题1、D【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是三角形可判断出此几何体为三棱柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：D．【点睛】本题主要考查了由三视图判断几何体，解题的关键是熟练掌握由主视图和左视图可得几何体是柱体，锥体还是球体，由俯视图可确定几何体的具体形状．2、B【分析】根据主视图即从物体正面观察所得的视图求解即可．【详解】解：的主视图为，故选：B．【点睛】本题主要考查由三视图判断几何体，解题的关键是掌握由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3、C【分析】根据几何体的三视图解答．【详解】解：圆柱从正面看是长方形，故A选项不符合题意；四棱柱从正面看是长方形，故B选项不符合题意；圆锥从正面看是三角形，从左面看是三角形，故C选项符合题意；三棱柱从正面看是长方形，故D选项不符合题意；故选：C．【点睛】此题考查简单几何体的三视图，正确掌握各几何体的三视图及视角的位置是解题的关键．4、B【分析】根据几何体的三视图特点解答即可．【详解】解：根据俯视图，最底层有4个小正方体，由主视图知，第二层最少有2个小正方体，第三层最少有1个小正方体，∴该几何体最少有4+2+1=7个小正方体组成，故选：B．【点睛】本题考查几何体的三视图，掌握三视图的特点是解答的关键．5、C【分析】正方体的主视图与俯视图都是正方形，圆柱横着放置时，主视图与俯视图都是长方形，球体的主视图与俯视图都是圆形，只有圆锥的主视图与俯视图不同．【详解】解：A、正方体的主视图与俯视图都是正方形，选项不符合题意；B、圆柱横着放置时，主视图与俯视图都是长方形，选项不符合题意；C、圆锥的主视图与俯视图分别为圆形、三角形，故符合题意；D、球体的主视图与俯视图都是圆形，故不符合题意．故选：C．【点睛】本题考查了简单的几何体的三视图，从不同方向看物体的形状所得到的图形可能不同．6、C【分析】左视图是从左边看得到的视图，结合选项即可得出答案．【详解】解：A是俯视图，B、D不是该几何体的三视图，C是左视图．故选：C．【点睛】本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．7、D【分析】根据几何体的主视图和俯视图可得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体，即可求解．【详解】解：根据几何体的主视图和俯视图得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体；∴这个几何体最少需要用个小正方体．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图的特征是解题的关键．8、A【分析】从正面看，注意“长对正，宽相等、高平齐”，根据所放置的小立方体的个数判断出左视图图形即可．【详解】从左面看所得到的图形为A选项中的图形． 故选A【点睛】本题考查了几何体的三视图的知识，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图象是俯视图．掌握以上知识是解题的关键．9、B【分析】先探究第100个图形俯视图所看到的小正方形的个数，再结合每个小正方形的面积为 从而可得答案.【详解】解：（1）∵第1个图有1层，共1个小正方体， 第2个图有2层，第2层正方体的个数为1+2=3， 第3个图有3层，第3层正方体的个数为1+2+3=6， 第n层时，正方体的个数为1+2+3+…+n=n（n+1）， 当n=100时，第100层的正方体的个数为×100×101=5050，从上面看第100个图，看到了5050个小正方形，所以面积为： 故选B【点睛】本题考查的是三视图，俯视图的面积，掌握“正方体堆砌图形的俯视图”是解本题的关键.10、C【分析】根据几何体的左面是一个圆环即可得左视图．【详解】由于几何体的左面是一个圆环，故其左视图也是一个圆环，且小圆是实线．故选：C．【点睛】本题考查了三视图，根据所给几何体正确画出三视图是关键．二、填空题1、【分析】根据三视图可知该几何体为圆锥和圆柱的结合体，进而根据三视图中的数据计算侧面积即可．【详解】解：由三视图可知，这个几何体上部分是一个圆锥，下部分是一个圆柱，由图中数据可知，圆锥的高为7-4=3m，圆锥的底面圆的直径为6m，圆柱的高为4m，底面圆直径为6m，∴圆锥的母线长m ，∴圆柱部分的侧面积，圆锥的侧面积，∴这个几何体的侧面积，故答案为：．【点睛】本题主要考查了简单组合体的三视图，圆锥和圆柱的侧面积计算，解题的关键在于能够根据几何体的三视图确定几何体为圆锥和圆柱的结合体．2、6【分析】从正面看，左面看，得到长方体的高为4，长为3，得到从上面看的矩形长为3；左边看，从上面看，宽相等，得到从上面看的矩形宽为2，计算即可．【详解】根据正面，左面高平齐，正面，上面长对正，左面，上面宽相等，得到从上面看的矩形长为3，宽为2故从上面看到的形状图的面积为6，故答案为：6．【点睛】本题考查了从不同方向看，熟练掌握三视图的特点与联系是解题的关键．3、38【分析】在同一时刻物高和影长成正比，据此解答即可．【详解】解：根据相同时刻的物高与影长成比例，设祈年殿的高度为米，则可列比例为，解得．所以祈年殿的高度为38米．故答案为：38．【点睛】本题考查了投影的知识，利用在同一时刻物高与影长的比相等的知识，考查利用所学知识解决实际问题的能力．4、7【分析】从正面入手，再结合左面和上面在大脑中构建它的立体图，并借助画图得出答案．【详解】得出如下立体图即可轻松数出小正方体的个数为7个故答案为7【点睛】本题考查由三视图推测立体图，考查学生的空间想象能力，结合三个方向的图去构建空间立体图形是解题关键．5、36【分析】先确定该几何体是三棱柱，再得到底面是边长为4cm的等边三角形，侧棱长为3cm，从而可得答案.【详解】解：从三视图可得得到：这个几何体是三棱柱，其底面是边长为4cm的等边三角形，侧棱长为3cm，所以这个三棱柱的侧面积为：cm2故答案为：36 cm2【点睛】本题考查的是简单几何体的三视图，根据三视图还原几何体，求解三棱柱的侧面积，掌握由三视图还原几何体是解题的关键.三、解答题1、见解析【分析】视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；认真观察实物图，按照三视图的要求画图即可，注意看得到的棱长用实线表示，看不到的棱长用虚线的表示．【详解】解：如图所示；【点睛】此题主要考查三视图的画法，注意实线和虚线在三视图的用法．2、（1）见解析；（2）见解析【分析】（1）根据俯视图中小正方体的个数结合主视图，主视图是从前面向后看得到的图形，从正面看分左中右三列，左边列有2个正方形，中间列有3个正方形，右边列有4个正方形画出图形，根据俯视图中小正方体的个数结合左视图，左视图是从左边向右看得到的图形，从左边看分左中右三列，左边列1个正方形，中间列4个正方形，右边列2个正方形画出图形即可；（2）根据俯视图的图形两行三列，中间列一行，从正面看分左中右三例，左边列3个正方形，中间列1个正方形，右边列2个正方形，从左面看，分两行，前行后行，前行2个正方形，后行3个正方形，左列前行可以是1个正方体或2个正方体，左列后行3个正方体，中间列只有前行1个正方体，右边列前行2个正方体，右边列后行可以1个或2个正方体，最多10个正方体如图1，最少8个正方体如图2在俯视图中标出个数即可．【详解】解：（1）从正面看分左中右三列，左边列有2个正方形，中间列有3个正方形，右边列有4个正方形，如图从左边看分左中右三列，左边列1个正方形，中间列4个正方形，右边列2个正方形，如图所示：（2）从正面看分左中右三例，左边列3个正方形，中间列1个正方形，右边列2个正方形，从左面看，分两行，前行后行，前行2个正方形，后行3个正方形，左列前行可以是1个正方体或两个正方体，，左列后行3个正方体，中间列只有前行1个正方体，右边列前行2个正方体，后列可以1个或2个正方体，最多10个正方体如图1，最少8个正方体如图2．根据题意，填图如下：【点睛】本题考查根据俯视图画主视图与左视图，根据主视图与左视图确定组成图形的正方体的个数，从立体图形到平面图形的转化三视图，由平面图形三视图到立体图形还原几何体空间想象能力，本题难度较大，培养空间想象力，掌握相关知识是解题关键．3、（1）5；（2）见解析；（3）工人师傅需要喷漆232平方分米【分析】（1）根据从上面和从左面看到的形状保持不变，可对每个位置增加正方体即可；（2）根据每行和每列正方体的个数即可画出从正面和从左面看到的这个几何体模具的形状图；（3）求出模具的表面积即可．【详解】（1）由题可知，可在第二行第一列增加1个正方体，第二行第二列增加3个正方体，第三行第二列增加1个正方体，所以最多可以添加5个正方体（2）画出从正面和从左面看到的形状图如下:（3）工人师傅需要喷漆面积如下：（平方分米）答：工人师傅需要喷漆232平方分米．【点睛】本题考查三视图的画法以及表面积的求法，掌握从不同方向看物体的形状是解题的关键．4、见解析【分析】根据三视图的定义，作出图形即可．【详解】解：三视图，如图所示．【点睛】本题考查作图﹣三视图，解题的关键是理解三视图的定义，属于中考常考题型．5、（1）长方体或四棱柱（2）66cm2【分析】（1）这个立方体的三视图都是长方形所以这个几何体应该是长方体；（2）长方体一共有6个面，算长方体的表面积应该把这6个面的面积相加即可．（1）∵这个立方体的三视图都是长方形，∴这个立方体是长方体或四棱柱．（2）由三视图知该长方体的表面积：（3）(3×4)×4+（3×3）×2=66(cm2)【点睛】本题考查了由立体图形的三视图确定立体图形的形状；根据边长求表面积大小．解题的关键是要有空间想象能力．长方体有六个面，算表面积时不要遗漏．
