初中数学沪科版九年级下册第25章 投影与视图综合与测试练习题

这是一份初中数学沪科版九年级下册第25章 投影与视图综合与测试练习题，共18页。试卷主要包含了如图所示的几何体的主视图为，如图所示的几何体的俯视图是等内容，欢迎下载使用。

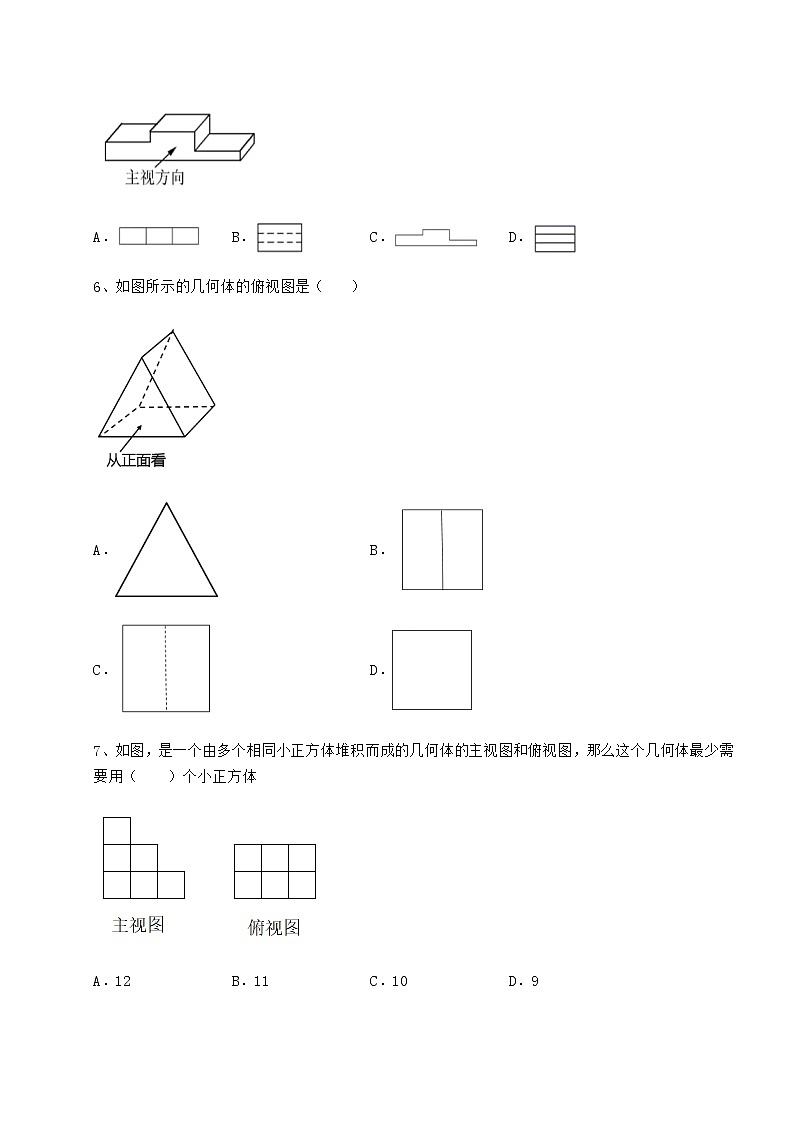

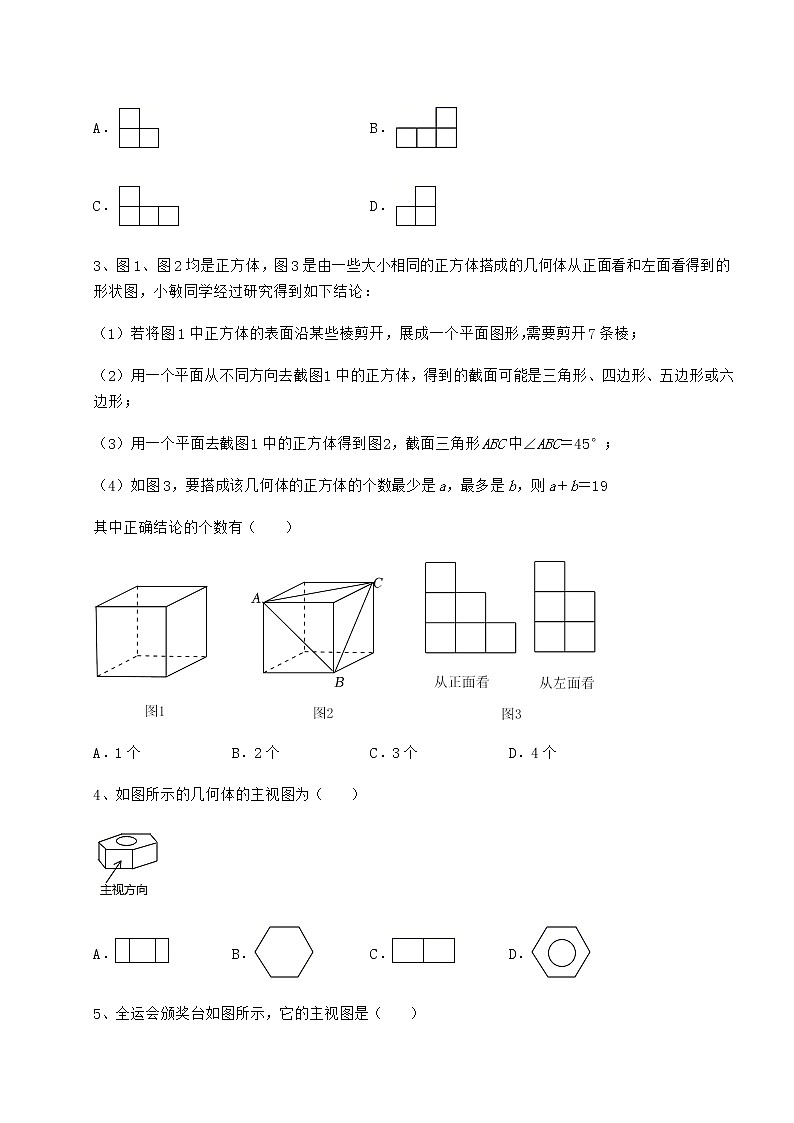

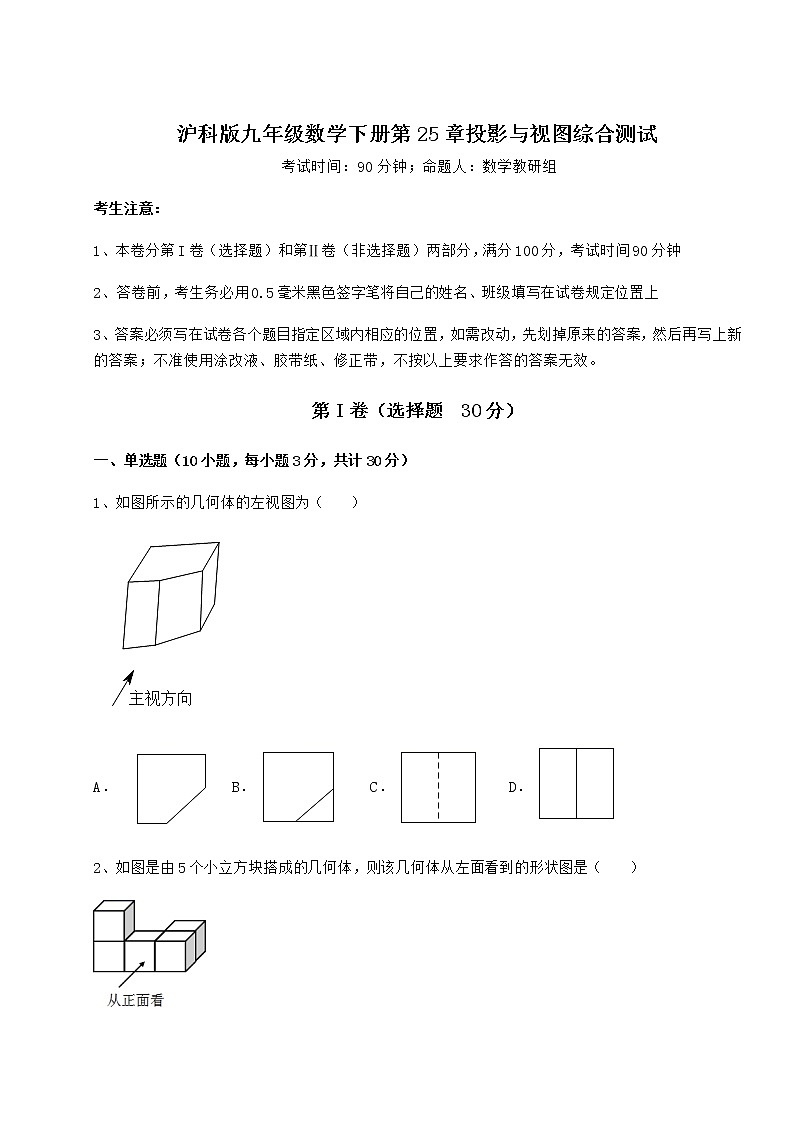

沪科版九年级数学下册第25章投影与视图综合测试 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的几何体的左视图为（　　）A． B． C． D．2、如图是由5个小立方块搭成的几何体，则该几何体从左面看到的形状图是（    ）A． B．C． D．3、图1、图2均是正方体，图3是由一些大小相同的正方体搭成的几何体从正面看和左面看得到的形状图，小敏同学经过研究得到如下结论：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a＋b＝19其中正确结论的个数有（    ）A．1个 B．2个 C．3个 D．4个4、如图所示的几何体的主视图为（    ）A． B． C． D．5、全运会颁奖台如图所示，它的主视图是（    ）A． B． C． D．6、如图所示的几何体的俯视图是（　　）A．  B．C．  D．7、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（　　）个小正方体A．12 B．11 C．10 D．98、下列几何体中，从正面看和从左面看形状均为三角形的是（　　）A． B．C． D．9、如图，由一个圆柱体和一个长方体组成的几何体，其左视图是（    ）A． B． C． D．10、下列几何体中，其三视图完全相同的是（    ）A． B．C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、当你晨练时，你的影子总在你的正后方，则你是在向正__方跑．2、如图，用小立方块搭一几何体，从正面看和从上面看得到的图形如图所示，这样的几何体至少要_____个立方块．3、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是_________个．4、如图，是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是_____．5、阳光下，同学们整齐地站在操场上做课间操，小勇和小宁站在同一列，小勇的影子正好落到后面一个同学身上，而小宁的影子却没有落到后面一个同学身上，据此判断他们的队列方向是______（填“背向太阳”或“面向太阳”），小宁比小勇_______（填“高”、“矮”、或“一样高”）．三、解答题（5小题，每小题10分，共计50分）1、已知下图为一几何体从三个方向看到的形状图；（1）写出这个几何体的名称；（2）画出它的表面展开图；（3）根据图中所给的数据，求这个几何体的表面积．（结果保留）2、如图是由若干个大小相同的小立方块搭成的几何体，请画出从正面、左面、上面看到的这个几何体的形状图．3、根据要求完成下列题目．（1）图中有_____块小正方体．（2）请在方格纸中分别画出它的左视图和俯视图（画出的图都用铅笔涂上阴影）．（3）用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要____个小正方体，最多要____个小正方体．4、分别画出图中几何体的主视图、左视图、俯视图．5、如图是由块积木搭成的几何体，这几块积木都是相同的正方体请画出从正面、左面、上面看到的这个几何体的形状图． -参考答案-一、单选题1、C【分析】找到从左边看所得到的图形即可，注意所有看得到的棱用实线表示，看不到的部分用虚线表示【详解】解：从左边看到的图形是：故选C【点睛】本题考查了简单组合体的三视图，理解看不到的且存在的是虚线解题的关键．2、D【分析】左视图：从左边看立体图形，看到的平面图形是左视图，根据左视图的定义可得答案.【详解】解：该几何体从左面看到的形状图有2列，第1列看到1个正方形，第2列看到2个正方形，所以左视图是D，故选D【点睛】本题考查的是三视图，值得注意的是能看到的立体图形中的线条都要画成实线，看不到的画成虚线，掌握“左视图的含义”是解题的关键.3、B【分析】根据正方体的棱的条数以及展开后平面之间应有棱连着可判断（1）；正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形可判断（2）（3）；作出相应的俯视图，标出搭成该几何体的小正方体的个数最多（少）时的数字即可．为【详解】解：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；正确，因为正方体有6个表面，12条棱，要展成一个平面图形必须5条棱连接，所以至少要剪开12﹣5＝7条棱．（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；正确，因为用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；错误，因为△ABC是等边三角形，所以∠ABC＝60°．（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a+b＝19．错误，应该是a＝6，b＝11，a+b＝17．故选：B．【点睛】此题主要考查了正方体的展开图的性质，截正方体以及简单组合体的三视图等知识，根据展开图的性质得出一个平面图形必须5条棱连接是解题关键．4、A【分析】根据主视图是从物体的正面看得到的视图即可求解．【详解】解：主视图如下故选：A．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．5、C【分析】主视图是从前面先后看得到的图形，根据主视图对各选项一一分析即可．【详解】解：主视图是从前面先后看得到的图形，是C．故选C．【点睛】本题考查主视图，掌握三视图的特征是解题关键．6、B【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】解：这个几何体的俯视图是 ，故选：B．【点睛】本题考查了俯视图，熟记俯视图的定义（从物体的上面观察得到的视图）是解题关键．7、D【分析】根据几何体的主视图和俯视图可得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体，即可求解．【详解】解：根据几何体的主视图和俯视图得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体；∴这个几何体最少需要用个小正方体．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图的特征是解题的关键．8、C【分析】根据几何体的三视图解答．【详解】解：圆柱从正面看是长方形，故A选项不符合题意；四棱柱从正面看是长方形，故B选项不符合题意；圆锥从正面看是三角形，从左面看是三角形，故C选项符合题意；三棱柱从正面看是长方形，故D选项不符合题意；故选：C．【点睛】此题考查简单几何体的三视图，正确掌握各几何体的三视图及视角的位置是解题的关键．9、A【分析】从左边看过去：可以看到上下两个宽度相同的长方形，从而可以得到左视图.【详解】解：从左边看过去：可以看到上下两个宽度相同的长方形，所以一个圆柱体和一个长方体组成的几何体，其左视图是A选项中的图形，故选A【点睛】本题考查的是三视图，掌握“三视图中的左视图”是解本题的关键，注意的是能看到的棱要以实线来体现，看不见的棱要以虚线来体现.10、A【分析】找到从物体正面、左面和上面看得到的图形全等的几何体即可．【详解】解：A、球的三视图完全相同，都是圆，正确；B、圆柱的俯视图与主视图和左视图不同，错误；C、四棱锥的俯视图与主视图和左视图不同，错误；D、圆锥的俯视图与主视图和左视图不同，错误；故选A．【点睛】考查三视图的有关知识，注意三视图都相同的常见的几何体有球和正方体．二、填空题1、东【分析】利用平行投影的性质，得出影子的位置，即可得出答案．【详解】当你晨练时，太阳从东方，人的影子向西，所以当你的影子总在你的正后方，则你是在向正东方跑．故答案为：东．【点睛】本题主要考查了平行投影的性质，得出影子与太阳的位置关系是解题关键．2、12【分析】主视图是从正面看到的，俯视图是从上面看到的，据此求解即可．【详解】解：根据俯视图可得该几何体最下面一层有6个小立方块；从主视图可知最上面一层至少需要3个小立方块，中间一层至少需要3个小立方块，所以，这样的几何体最少需要3+3+6＝12（个）小立方块；故答案为：12．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖”就更容易得到答案．3、3【分析】画出模拟俯视图，根据主对列，左对行进行标数，相同取同，不同取0即可得出答案．【详解】已知主视图和左视图求堆积几何体最少的情况：画模拟俯视图，主对列，左对行进行标数，相同取同，不同取0．具体如下图：故答案为：3．【点睛】考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．4、【分析】根据三视图画出图形，并且得出每列和每行的个数，然后相加即可得出答案．【详解】解：根据三视图可画图如下：则组成这个几何体的小正方体的个数是：1+3+1+1+1+2＝9；故答案为：9．【点睛】本题主要考查几何体的三视图，熟练掌握几何体的三视图是解题的关键．5、面向太阳    矮    【分析】根据小勇的影子正好落到后面一个同学身上可得他们的队列方向是面向太阳，根据同时同地，身高与影长成正比可得答案．【详解】∵小勇的影子正好落到后面一个同学身上，∴他们的队列方向是面向太阳，∵小宁的影子却没有落到后面一个同学身上，∴小勇的影子比小宁的影子长，∴小宁比小勇矮．故答案为：面向太阳，矮【点睛】本题考查平行投影，熟练掌握同时同地，身高与影长成正比是解题关键．三、解答题1、（1）圆柱体；（2）见解析；（3）【分析】（1）根据三视图的特征即可得出几何体；（2）根据圆柱体的特征，侧面展开为一个长方形，底面为两个圆，即可画出；（3）根据三视图可得：展开图中圆的直径为8，长方形的长为16，根据圆柱表面积的计算方法即可求得结果．【详解】解：（1）根据题目中已知的三视图符合圆柱体的三视图特征，故这个几何体为圆柱；（2）表面展开图如图所示：（3）展开图圆的周长为：；展开图圆的面积为：；∴这个几何体的表面积为：，∴这个几何体的表面积为．【点睛】题目主要考查三视图、几何体的侧面展开图及几何体的表面积计算方法，理解、看懂三视图是解题关键．2、见解析【分析】观察几何体，作出三视图即可．【详解】解：如图所示：【点睛】此题考查了作图-----三视图，熟练掌握三视图的画法是解本题的关键．3、（1）6；（2）见解析；（3）5,7【分析】（1）根据图形知图形的层数及各层的块数，相加即得；（2）根据三视图的画法解答；（3）最少时只能将竖列的两个的最上一个去掉，最多时在两个的最上加一个．【详解】解：由图知，图形共有3层，最下层有3块小正方体，中间一层有2块，最上一层有1块，∴图中共有1+2+3=6块小正方体，故答案为：6；（2）如图：（3）如图，用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要5个，最多需要7个，故答案为：5,7．【点睛】此题考查画小正方体构成的立体图形的三视图，数小正方体的个数，正确掌握立体图形的三视图的画法是解题的关键．4、见解析【分析】利用三视图的画法从不同的角度画出图形得出即可．【详解】解：如图，【点睛】本题主要考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．5、见解析【分析】从正面看从左往右2列正方形的个数依次为3，1；左视图从左往右2列正方形的个数依次为3，1；俯视图从左往右2列正方形的个数依次为2，1；依此画出图形即可．【详解】解：如图所示．【点睛】本题考查画几何体的三视图；用到的知识点为：主视图，左视图与俯视图分别是从物体的正面，左面，上面看得到的图形．
