数学九年级下册第25章 投影与视图综合与测试课时作业

这是一份数学九年级下册第25章 投影与视图综合与测试课时作业，共18页。试卷主要包含了如图所示的几何体的俯视图是等内容，欢迎下载使用。

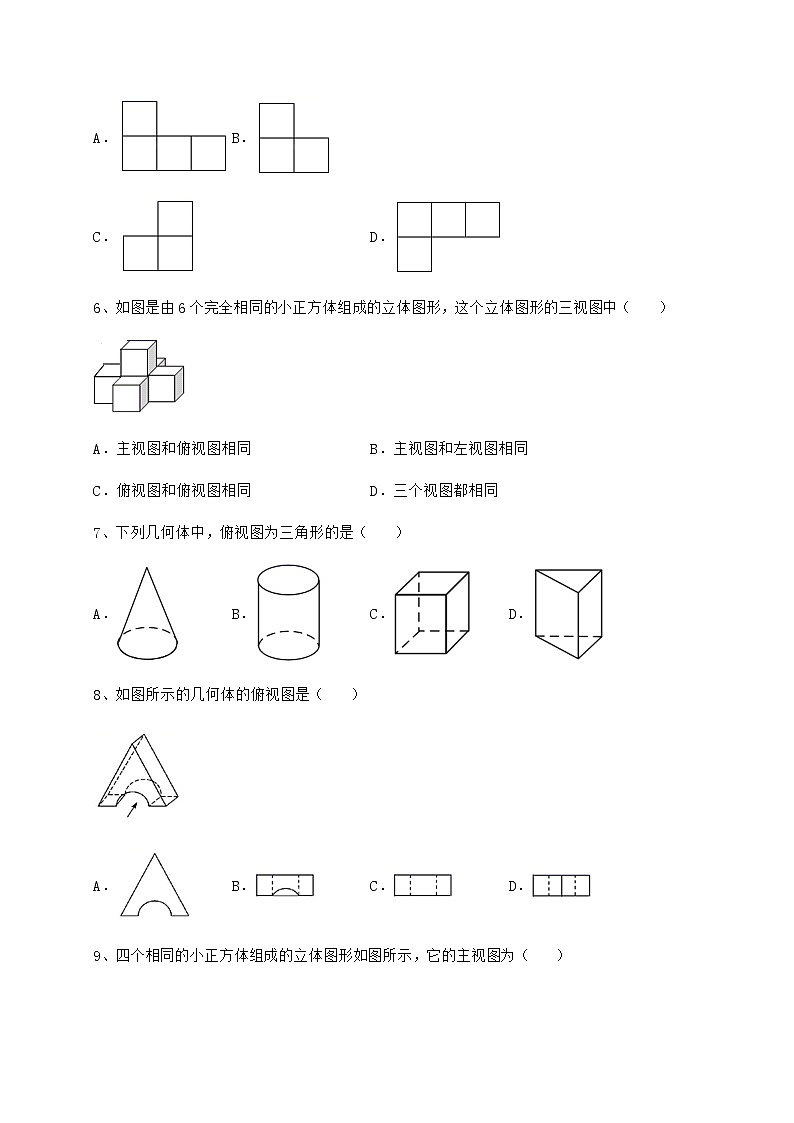

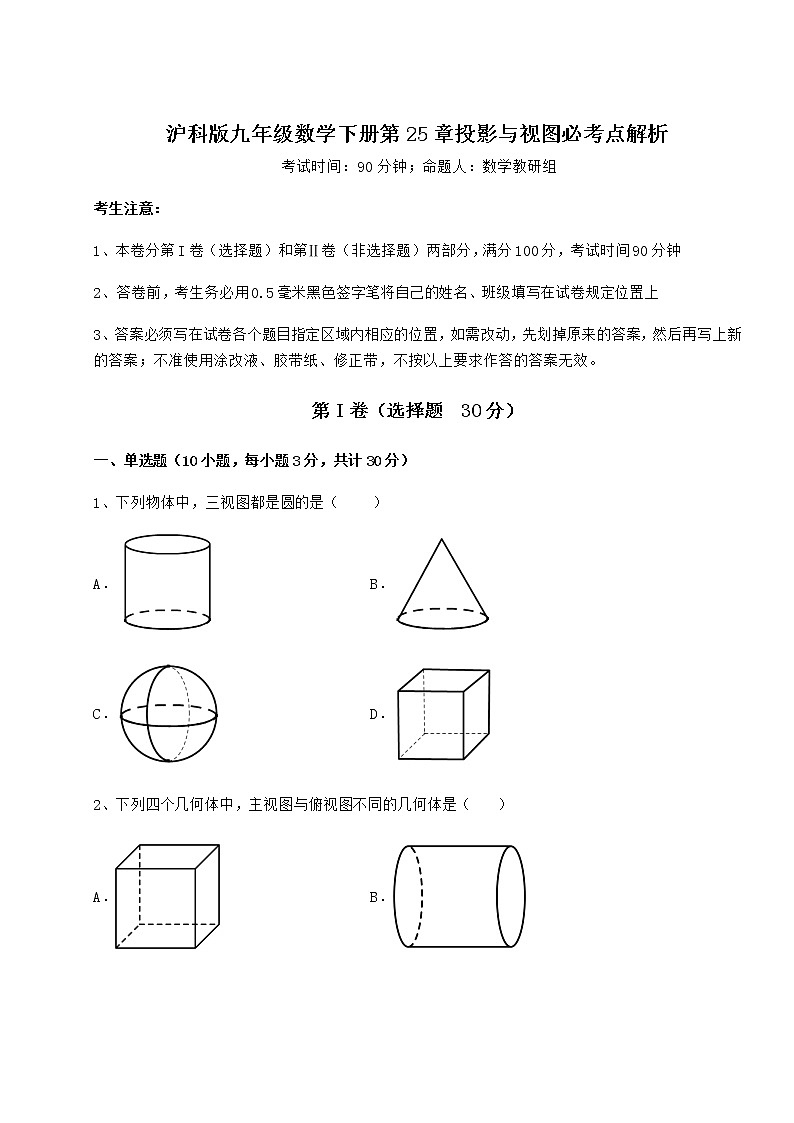

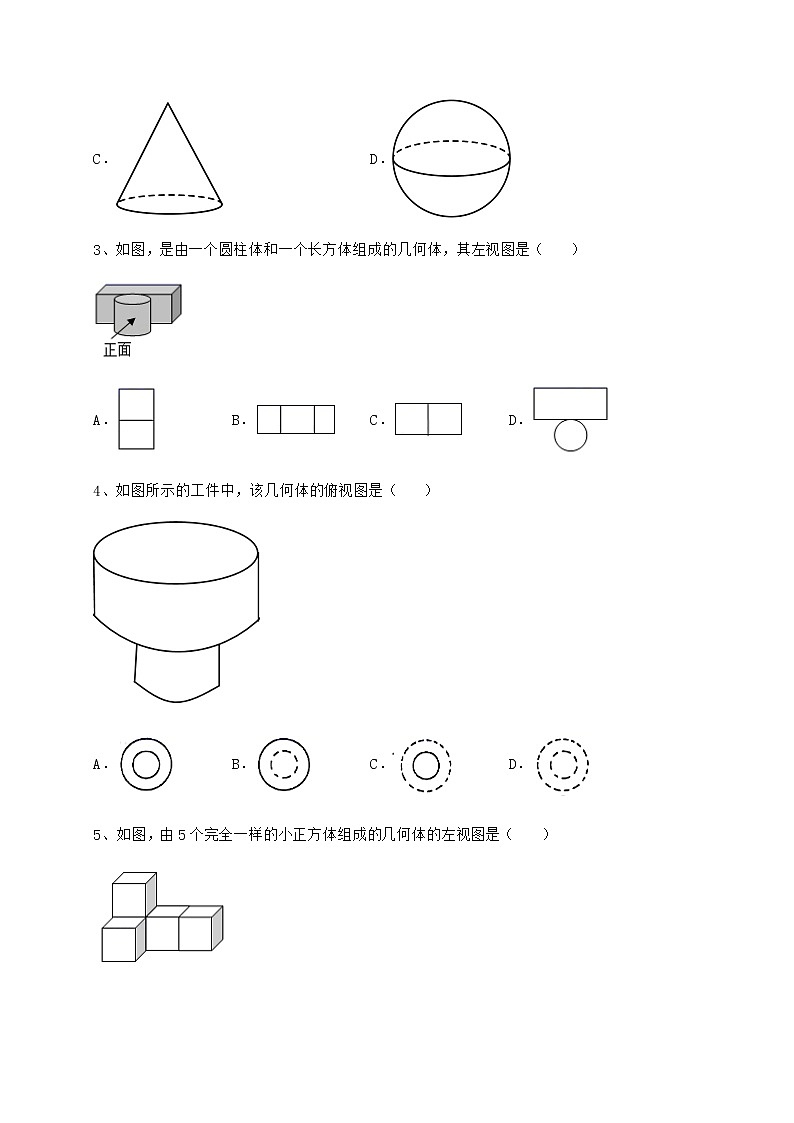

沪科版九年级数学下册第25章投影与视图必考点解析 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、下列物体中，三视图都是圆的是（     ）A．  B． C．  D．2、下列四个几何体中，主视图与俯视图不同的几何体是（    ）A． B．C． D．3、如图，是由一个圆柱体和一个长方体组成的几何体，其左视图是（    ）A． B． C． D．4、如图所示的工件中，该几何体的俯视图是（    ）A． B． C． D．5、如图，由5个完全一样的小正方体组成的几何体的左视图是（    ）A． B． C．  D．6、如图是由6个完全相同的小正方体组成的立体图形，这个立体图形的三视图中（　　）A．主视图和俯视图相同 B．主视图和左视图相同C．俯视图和俯视图相同 D．三个视图都相同7、下列几何体中，俯视图为三角形的是（    ）A． B． C． D．8、如图所示的几何体的俯视图是（    ）A． B． C． D．9、四个相同的小正方体组成的立体图形如图所示，它的主视图为（    ）A． B． C． D．10、如图，从正面看这个几何体得到的图形是（　　）A． B．C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、已知某几何体的三视图如图所示，根据图中数据求得该几何体的体积为_____．2、如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米，那么路灯A的高度AB＝_____米．3、由一些大小相同的小正方体搭成的几何体从正面和从左面看到的图形如图所示，则搭成该几何体的小正方体的个数最少是____4、请你写出一种几何体，使得它的主视图、左视图和俯视图都一样，它是______5、如图，一个正方体由64块大小相同的小正方体搭成，现从中取走若干个小立方体块，得到一个新的几何体，新几何体与原几何体的三视图（从正面、从左面、从上面看到的所搭几何体的形状图）相同，最多取走___块小立方体块．三、解答题（5小题，每小题10分，共计50分）1、图①是由若干个完全相同的小正方体组成的一个几何体．请画出这个几何体从左边看和从上面看得到的图形．2、如图，是公园的一圆形桌面的主视图，表示该桌面在路灯下的影子．（1）请你在图中找出路灯的位置（要求保留画图痕迹，光线用虚线表示）；（2）若桌面直径和桌面与地面的距离均为1.2m，测得影子的最大跨度为2m，求路灯O与地面的距离．3、如图是由一些棱长都为1cm的小正方体组合成的简单几何体．画出该几何体的主视图、左视图和俯视图，并用阴影表上：4、如图，由10个同样大小的小正方体搭成的几何体．（1）请分别画出几何体从正面和从上面看到的形状图：（2）设每个正方体的棱长为1，求出上图原几何体的表面积；（3）如果从这个几何体上取出一个小正方体，在表面标上整数a、b、c、d、e、f，然后将其剪开展开成平面图形如图所示放置，已知正方体相对的面上的数互为相反数，若整数d是最大的负整数，正整数e的平方等于本身，整数f表示五棱柱的总棱数，求下列代数式的值．5、小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是在下午拍摄的？ -参考答案-一、单选题1、C【分析】根据主视图、左视图、俯视图的判断方法，逐项进行判断即可．【详解】A、圆柱的主视图是矩形，左视图是矩形，俯视图是圆，不符合题意；B． 圆锥的主视图是三角形，左视图是三角形，俯视图是圆，不符合题意；C．球的三视图都是圆，符合题意；D．正方体的三视图都是正方形，不符合题意．故选：C．【点睛】题目主要考查了简单几何体的三视图，理解三视图的作法是解题的关键．2、C【分析】正方体的主视图与俯视图都是正方形，圆柱横着放置时，主视图与俯视图都是长方形，球体的主视图与俯视图都是圆形，只有圆锥的主视图与俯视图不同．【详解】解：A、正方体的主视图与俯视图都是正方形，选项不符合题意；B、圆柱横着放置时，主视图与俯视图都是长方形，选项不符合题意；C、圆锥的主视图与俯视图分别为圆形、三角形，故符合题意；D、球体的主视图与俯视图都是圆形，故不符合题意．故选：C．【点睛】本题考查了简单的几何体的三视图，从不同方向看物体的形状所得到的图形可能不同．3、C【分析】长方体的左视图为矩形，圆柱的左视图为矩形，据此分析即可得左视图【详解】从左面可看到一个长方形和一个长方形，且两个长方形等高．故选C【点睛】本题考查了简单几何题的三视图，掌握简单几何题的三视图是解题的关键．4、B【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个同心圆，外圆是实线，内圆是虚线，故选：B．【点睛】本题考查了简单组合体的三视图，解题关键是掌握从上边看得到的图形是俯视图．5、B【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从从左边看有2列两层，2列从左到右分别有2、1个小正方形，故选：B．【点睛】本题考查了简单组合体的三视图，解题的关键是从左边看得到的图形是左视图．6、B【分析】主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图．【详解】解：主视图和左视图相同，均有三列，小正方形的个数分别为1、2、1；俯视图也有三列，但小正方形的个数为1、3、1．故选：B．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提，画三视图时应注意“长对正，宽相等、高平齐”．7、D【分析】从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．【详解】从上方朝下看只有D选项为三角形．故选：D．【点睛】本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．8、D【分析】根据从上面看得到的图形是俯视图，可得答案．【详解】从上面看得到的图形是故选D【点睛】本题考查了三视图的知识，掌握从上边看得到的图形是俯视图是关键．9、A【分析】根据几何体的三视图解答即可．【详解】根据立体图形得到：主视图为：，左视图为：，俯视图为：，故选：【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．10、A【分析】首先从正面看几何体得到的平面图形是几个正方形的组合图形；然后再分别得到的图形的列数和每列小正方形的个数，由此可得出答案.【详解】解：观察图形从左到右小正方块的个数分别为1，2，1，故选A.【点睛】本题主要考查的是简单组合体的三视图，熟练掌握几何体三视图的画法是解题的关键.二、填空题1、．【分析】根据给出的几何体的三视图可知几何体是由圆柱体和圆锥体构成，从而根据三视图的特点得知高和底面直径，代入体积公式计算即可．【详解】由三视图可知，几何体是由圆柱体和圆锥体构成，圆柱和圆锥的底面直径均为2，高分别为4和1，∴圆锥和圆柱的底面积为π，故该几何体的体积为：4π+π＝π，故答案为：π．【点睛】本题考查了由三视图判断几何体，该三视图中的数据确定圆锥的底面直径和高是解本题的关键；本题体现了数形结合的数学思想，注意圆锥的高，母线长，底面半径组成直角三角形．2、6【分析】根据在同一时刻物高和影长成正比，即在同一时刻的两个物体，影子，经过物体顶部的太阳光线三者构成的两个直角三角形相似解答．【详解】解：∵ ，当王华在CG处时，Rt△DCG∽Rt△DBA，即＝，当王华在EH处时，Rt△FEH∽Rt△FBA，即，∴＝，∵CG＝EH＝1.5米，CD＝1米，CE＝3米，EF＝2米，设AB＝x，BC＝y，∴，即，即2（y+1）＝y+5，解得：y＝3，则，解得，x＝6米．即路灯A的高度AB＝6米．【点睛】本题综合考查了中心投影的特点和规律以及相似三角形性质的运用．解题的关键是利用中心投影的特点可知在这两组相似三角形中有一组公共边，利用其作为相等关系求出所需要的线段，再求公共边的长度．3、4【分析】由主视图可知几何体有两列，两层；由左视图可知几何体有两排，两层，所以第一列最少1个正方体，第二列有最少有3个正方体，由此可解．【详解】解：由主视图，左视图画出几何体，如图：4、球【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】解：球的3个视图都为圆；正方体的3个视图都为正方形；所以主视图、左视图和俯视图都一样的几何体为球、正方体等．故答案为：答案不唯一，如球、正方体等．【点睛】本题考查了几何体的三种视图，掌握常见几何体的三视图是关键．5、8【分析】由题意得，只需保留原几何的最外层和底层，最中间有8块，即可得．【详解】解： ∵新几何体与原几何体的三视图相同，∴只需保留原几何的最外层和底层，∴最中间有（块），故答案为：8．【点睛】本题考查了正方体的三视图，解题的关键是掌握正方体的三视图．三、解答题1、见解析【分析】由已知条件可知，左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每列小正方数形数目分别为3，2，1，据此可画出图形．【详解】解：如图所示，【点睛】本题考查几何体的三视图画法．由立体图形，可知主视图、左视图、俯视图，并能得出有几列即每一列上的数字．2、（1）见解析；（2）路灯O与地面的距离为3m【分析】（1）由题意连接 并延长，两条线的交点就是灯光的位置；（2）作OF⊥MN交AB于E，证明△OAB∽△OMN，再利用相似三角形的对应高的比等于相似比建立方程求解即可.【详解】解：（1）如图，点即为为所求； （2）作OF⊥MN交AB于E，如图，AB＝m，EF＝m，MN＝2m，∵，∴△OAB∽△OMN，∴AB：MN＝OE：OF，    即，解得OF＝3（m）．经检验：符合题意答：路灯O与地面的距离为3m．【点睛】本题考查的是中心投影的性质，相似三角形的判定与性质，掌握“相似三角形的对应高的比等于相似比”是解题的关键.3、图见解析．【分析】根据主视图、左视图和俯视图的定义即可得．【详解】解：该几何体的主视图、俯视图和左视图如下所示：【点睛】本题考查了几何体的主视图、左视图和俯视图，掌握理解各定义是解题关键．4、（1）见解析；（2）38；（3）-1【分析】（1）由已知条件可知，从正面看有3列，每列小正方数形数目分别为3，1，2；从左面看有3列，每列小正方形数目分别为3，2，1；据此可画出图形；（2）分别得到各个方向看的正方形面数，相加后乘1个面的面积即可求解；（3）根据已知条件得出d，e，f的值，再根据正方体相对面的特点得到a，b，c的值，从而代入化简．【详解】解：（1）如图所示：（2）（1×1）×（6×2+6×2+6×2+2）=1×38=38．故该几何体的表面积是38．（3）∵整数d是最大的负整数，正整数e的平方等于本身，整数f表示五棱柱的总棱数，∴d=-1，e=1，f=15，由图可知：“a”与“d”相对，“b”与“f”相对，“c”与“e”相对，∴a=1，b=-15，c=-1，∴．【点睛】本题考查了几何体的三视图画法，正方体展开图，由立体图形可知主视图、左视图、俯视图，并能得出有几列即每一列上的数字．5、右边一幅照片是下午拍摄的【分析】根据人和影子的位置，结合投影的概念，分别判断即可得到正确答案．【详解】右边一幅照片是下午拍摄的．因为天安门坐北朝南，由人影在人身后偏右，推知太阳在西南方向，此时是下午时间．【点睛】本题考查投影的概念，能够结合物体和影子的位置进行准确判断是解此类题的关键．
