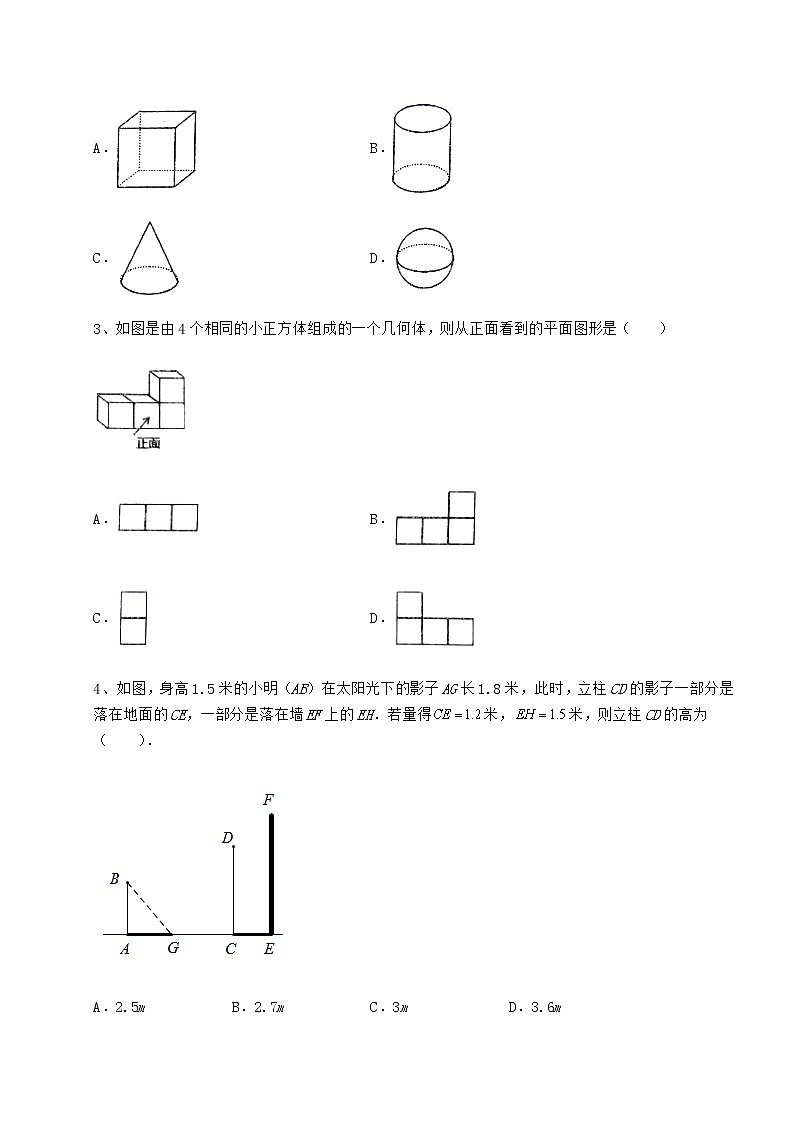

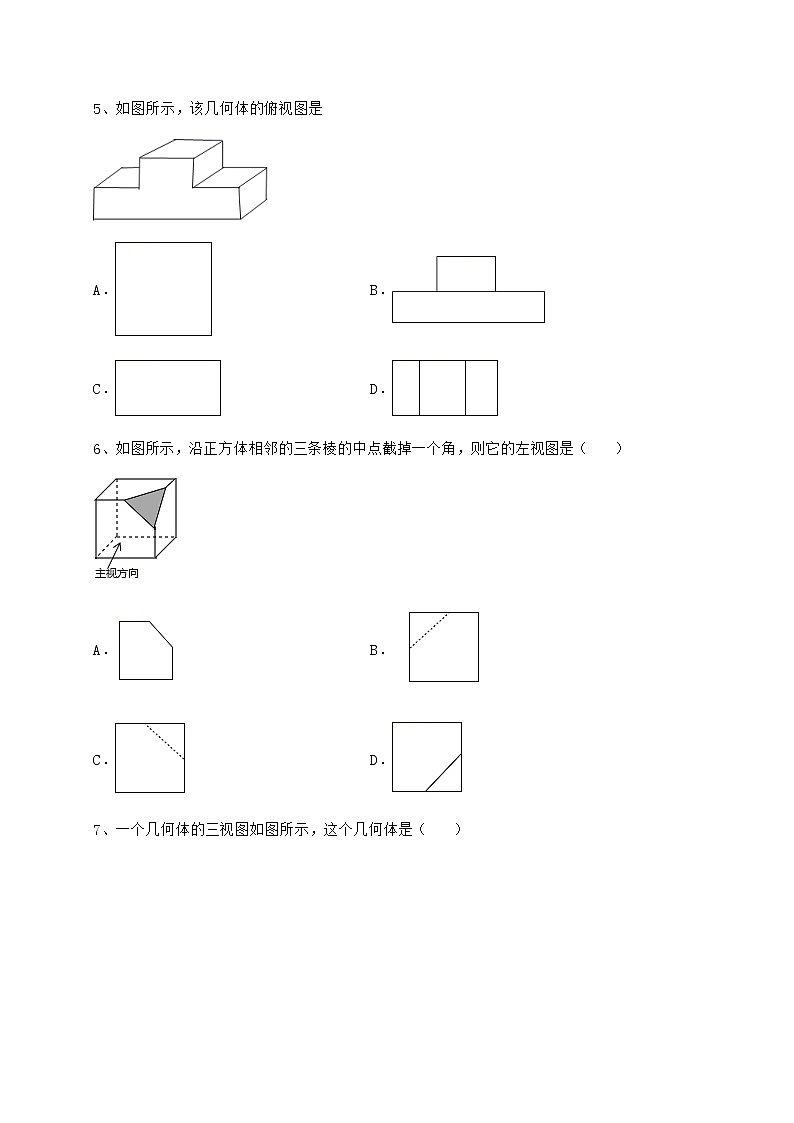

沪科版九年级数学下册第25章投影与视图重点解析 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、一个由5个相同的正方体组成的立体图形，如图所示，则这个立体图形的左视图是（　　）A． B． C． D．2、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（　　）A． B．C． D．3、如图是由4个相同的小正方体组成的一个几何体，则从正面看到的平面图形是（　　）A． B．C． D．4、如图，身高1.5米的小明（AB）在太阳光下的影子AG长1.8米，此时，立柱CD的影子一部分是落在地面的CE，一部分是落在墙EF上的EH．若量得米，米，则立柱CD的高为（    ）．A．2.5m B．2.7m C．3m D．3.6m5、如图所示，该几何体的俯视图是A．  B．C．  D．6、如图所示，沿正方体相邻的三条棱的中点截掉一个角，则它的左视图是（    ）A． B．C． D．7、一个几何体的三视图如图所示，这个几何体是（　　）A．圆柱 B．棱柱 C．圆锥 D．球8、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（　　）A． B．C． D．9、如图，将一块含30°角的三角板ABC的直角顶点C放置于直线m上，点A，点B在直线m上的正投影分别为点D，点E，若AB＝10，BE＝3，则AB在直线m上的正投影的长是（　　）A．5 B．4 C．3+4 D．4+410、把7个同样大小的正方体形状的积木堆放在桌子上，从正面和左面看到的形状图都是如图所示的同样的图形，则其从上面看到的形状图不可能是（　　）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是______．2、一块直角三角形板，，，，测得边的中心投影长为，则长为__．3、如图是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为_______．4、一个几何体的三视图如图所示，则该几何体的表面积是_________．5、由8个相同的小正方体组成的几何体如图1所示，拿掉______个小正方体后的几何体的主视图和左视图都是图2所示图形．三、解答题（5小题，每小题10分，共计50分）1、小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是在下午拍摄的？2、如图是用六块相同的小立方体搭成的一个几何体，请你在下面相应的位置分别画出从正面、左面和上面观察这个几何体的视图．（在答题卡上画完图后请用黑色水笔描黑）．3、由5个相同的小正方体搭成的物体的俯视图如图所示，这个物体有几种搭法？4、从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图．5、请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图． -参考答案-一、单选题1、A【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从左面看易得有两列，从左到右小正方形的个数分别为3，1．故选：A．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．2、B【分析】根据既可以堵住圆形空洞，又可以堵住方形空洞从物体的三视图中即有圆形又有正方形的物体可以堵住空洞，然后对各选项的视图进行一一分析即可．【详解】解：∵既可以堵住圆形空洞，又可以堵住方形空洞，∴从物体的三视图来看，三视图中具有圆形和方形的可以堵住带有圆形空洞和方形空洞的小木板，A．正方体的三视图都是正方形，没有圆形，不可以是选项A；B．圆柱形的直径与高相等时的正视图与左视图都是正方形，俯视图是圆形，具有圆形与正方形，可以是选项B，C．圆锥的正视图与左视图都是三角形，俯视图数圆形，没有方形，不可以是选项C；D．球体的三视图都是圆形，没有方形，不可以是选项D．故选择B．【点睛】本题考查物体能堵住圆形空洞和方形空洞，实际上是考查物体的视图，掌握物体三视图中找出具有圆形和方形的物体是解题关键．3、B【分析】根据图形特点，分别得出从正面看每一列正方形的个数，即可得出正面看到的平面图形．【详解】解：从正面看，有三列，第一列有一个正方形，第二列有一个正方形，第三列有两个个正方形，从正面看，有两行，第一行有一个正方形，第二行有三个正方形，故选B．【点睛】本题考查从不同方向看几何体．做此类题，最好是逐列分析每一列中正方形的个数然后组合即可．4、A【分析】将太阳光视为平行光源，可得，MD=HE，即可得CM的值，故计算CD=CM+DM即可．【详解】如图所示，过D点作BG平行线交FE于点H，过E点作BG平行线交CD于点M∵BG//ME//DH∴∠BGA=∠MEC，∠BAG=∠DCE=90°∴，MD=HE∴∴∴CD=CM+DM=1+1.5=2.5故答案选：A．【点睛】本题考查了相似三角形的判断即性质，由太阳光投影判断出平行关系进而求得相似是解题的关键．5、D【分析】根据俯视图是从物体上面向下面正投影得到的投影图，即可求解．【详解】解：根据题意得：D选项是该几何体的俯视图．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．6、C【分析】根据从左边看，首先看的见的部分是一个正方形，然后在右上角有截面的一条线看不见，要用虚线表示，由此求解即可【详解】解：由题意得：从左边看，首先看的见的部分是一个正方形，然后在右上角有截面的一条线看不见，要用虚线表示，故选C．【点睛】本题主要考查了几何体的三视图，解题的关键在于能够熟练掌握三视图的定义．7、A【分析】根据三视图判断几何体的形状即可；【详解】由已知三视图可知，主视图、左视图为长方形，俯视图为圆，则符合条件的立体图形是圆柱；故选A．【点睛】本题主要考查了三视图的判断，准确分析是解题的关键．8、C【分析】左视图是从左边看得到的视图，结合选项即可得出答案．【详解】解：A是俯视图，B、D不是该几何体的三视图，C是左视图．故选：C．【点睛】本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．9、C【分析】根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CE的长；通过证明△ACD∽△CBE，再根据相似三角形的性质可得CD的长，进而得出DE的长．【详解】解：在Rt△ABC中，∠ABC=30°，AB=10，∴AC=AB=5，BC=AB•cos30°=10×，在Rt△CBE中，CE=，∵∠CAD+∠ACD=90°，∠BCE+∠ACD=90°，∴∠CAD=∠BCE，∴Rt△ACD∽Rt△CBE，∴，∴CD=，∴DE=CD+BE=，即AB在直线m上的正投影的长是，故选：C．【点睛】本题考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．10、C【分析】利用俯视图，写出符合题意的小正方体的个数，即可判断．【详解】A、当7个小正方体如图分布时，符合题意，本选项不符合题意．B、当7个小正方体如图分布时，符合题意，本选项不符合题意．C、没有符合题意的几何图形，本选项符合题意．D、当7个小正方体如图分布时，符合题意，本选项不符合题意．故选：C．【点睛】此题考查了从不同的方向观察物体和几何体，锻炼了学生的空间想象力和抽象思维能力．二、填空题1、圆柱【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故答案为：圆柱．【点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．2、【分析】由题意易得△ABC∽△，根据相似比求解即可．【详解】解：，，，＝24，∴，∵△，，即，故答案为：．【点睛】本题综合考查了中心投影的特点和规律以及相似三角形性质的运用，解题的关键是利用中心投影的特点可知这两组三角形相似，利用其相似比作为相等关系求出所需要的线段．3、【分析】由三视图判断出几何体的形状以及相关长度，根据圆柱的体积公式计算即可．【详解】解：由三视图可知：该几何体是圆柱，该圆柱的底面直径为2，高为3，∴这个几何体的体积为=，故答案为：．【点睛】本题考查了几何体的三视图，圆柱的体积，解题的关键是判断出该几何体为圆柱．4、48π+64【分析】原几何体为圆柱的一半，且高为8，底面圆的半径为4，表面积由上下两个半圆及正面的正方形和侧面圆柱面积构成，分别求解相加可得答案．【详解】解：由三视图可知：原几何体为圆柱的一半，（沿中轴线切开），由题意可知，圆柱的高为8，底面圆的半径为4，故其表面积为S＝42π+4π×8+8×8＝48π+64．故答案为：48π+64．【点睛】本题考查由几何体的三视图求面积，由三视图得出原几何体的形状和数据是解决问题的关键，属基础题．5、3、4、5【分析】拿掉若干个小立方块后保证从正面和左面看到的图形如图2所示，所以最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块，即可知可以拿掉小立方块的个数．【详解】根据题意，拿掉若干个小立方块后保证从正面和左面看到的图形如图2所示，所以最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块，如图，故答案为：3，4、5．【点睛】本题考查了由三视图判断几何体，几何体的三种视图，掌握定义是关键．解决此类图的关键是由立体图形得到三视图，学生由于空间想象能力不够，易造成错误．三、解答题1、右边一幅照片是下午拍摄的【分析】根据人和影子的位置，结合投影的概念，分别判断即可得到正确答案．【详解】右边一幅照片是下午拍摄的．因为天安门坐北朝南，由人影在人身后偏右，推知太阳在西南方向，此时是下午时间．【点睛】本题考查投影的概念，能够结合物体和影子的位置进行准确判断是解此类题的关键．2、见详解【分析】观察立体图形画出三视图即可．【详解】如图：【点睛】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．3、3种，见解析【分析】根据俯视图分析底层有三个小正方形，上层一个，还有一个小正方体有3种放置即可．【详解】解：∵从小正方体搭成的物体的俯视图如图所示，是从物体的上方向下看得到的图形， ∴从俯视图看，反映出两层，底层有3个小正方体，从前往后排，第一排两个,第二排一个，左对齐，上层有一个小正方体，在第一排中间偏右，∵有5个小正方体，还有一个小正方体与其他底层三个小正方形重叠或与二层重叠，底层从左边数第一排第一列不能重叠放置，上层小正方体不能固定，为此底层重叠放置有两种如图1，图2，与上层小正方体重叠一种图3，一共有3种搭法，它们的立体图分别如图．【点睛】本题考查由俯视图画立体图形，利用俯视图确定底层有3个小正方体，上层有一个小正方体，另一正方体有3个位置放法是解题关键．4、见解析【分析】根据三视图的画法，直接画出主视图、左视图和俯视图即可．【详解】解：如图所示：【点睛】本题考查三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．5、作图见解析【分析】主视图：从正面看到的平面图形，左视图：从左边看到的平面图形，俯视图：从上面看到的平面图形，根据三种视图的定义，再根据看到的平面图形作图即可.【详解】解：从正面可以看到5个正方形，分3列，依次为3个，1个，1个，所以从正面看的主视图为：从左面可以看到4个正方形，分2列，依次为3个，1个， 所以从左面看的左视图为：从上面可以看到4个正方形，分3列，依次为1个，2个，1个，所以从上面看的俯视图为：【点睛】本题考查的是作简单组合体的三视图，掌握“主视图，左视图，俯视图的含义”是解题的关键.
