沪科版九年级下册第25章 投影与视图综合与测试课时练习

这是一份沪科版九年级下册第25章 投影与视图综合与测试课时练习，共18页。

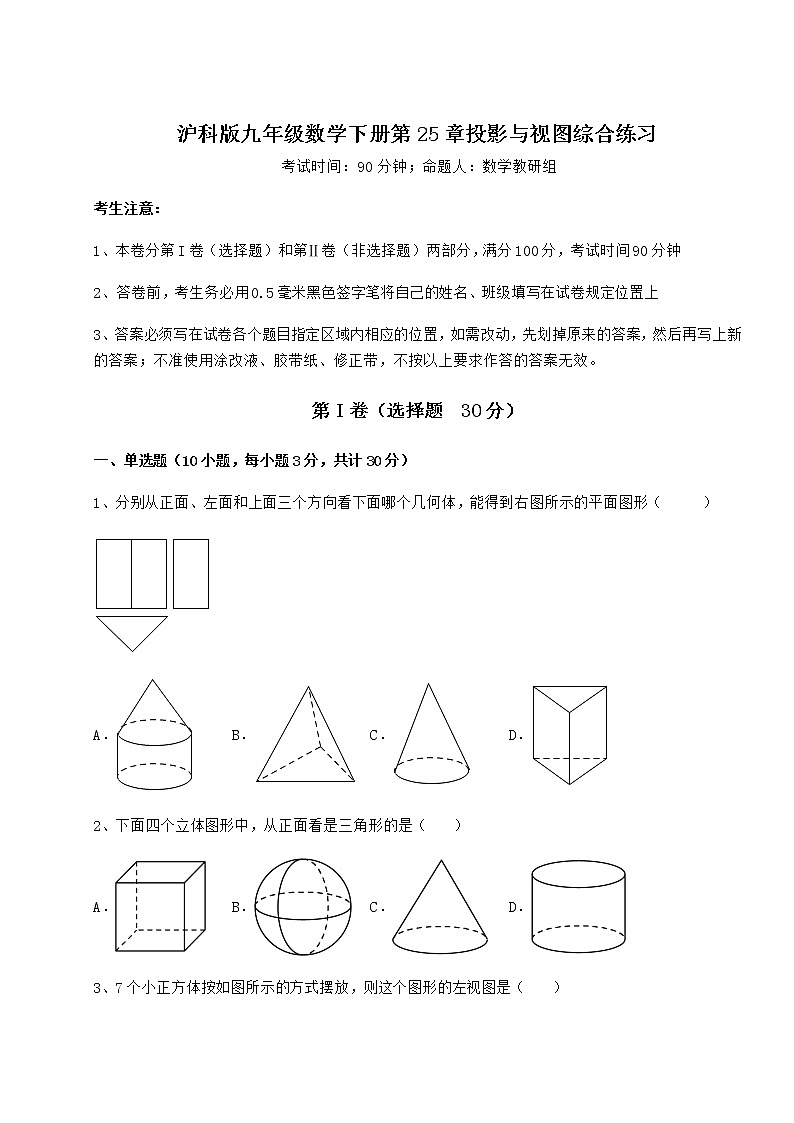

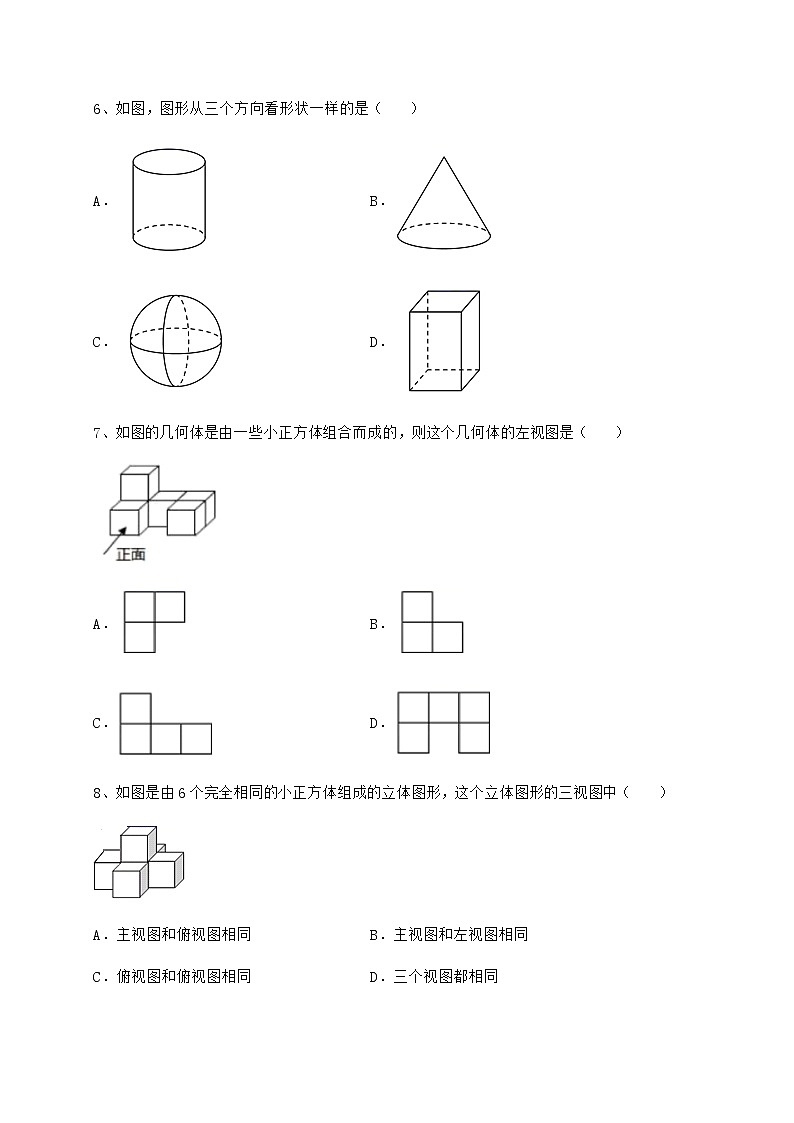

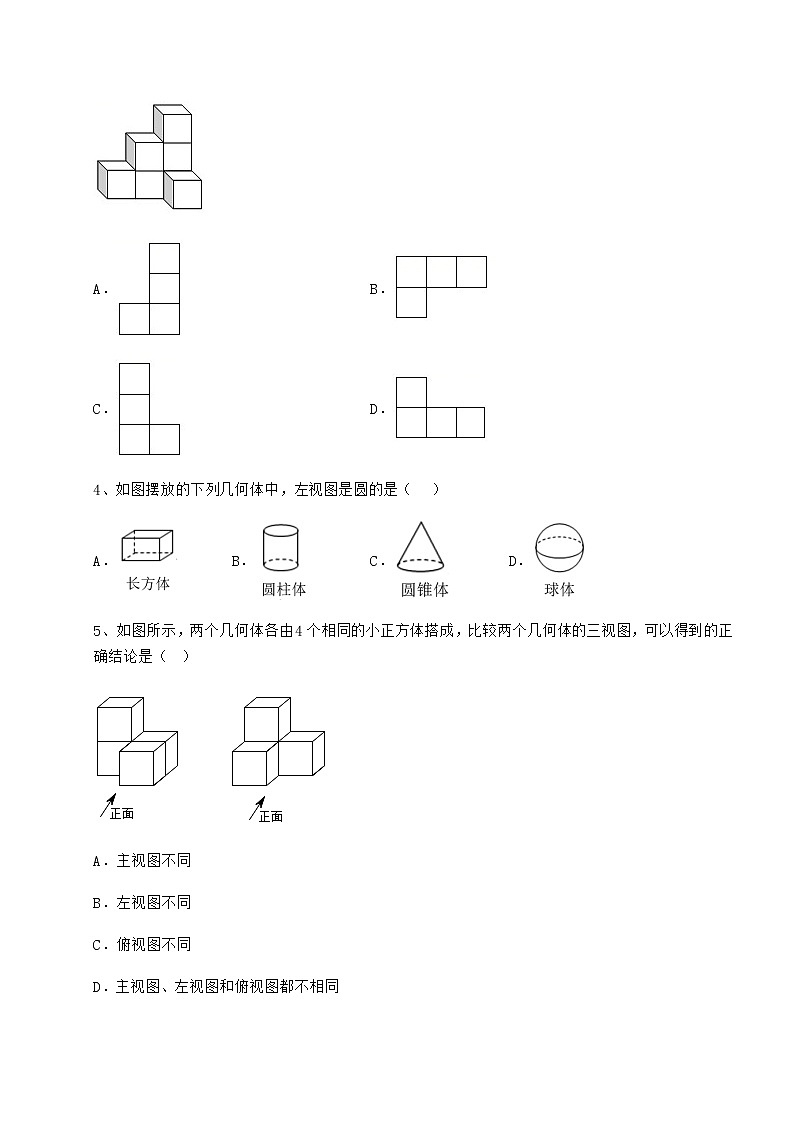

沪科版九年级数学下册第25章投影与视图综合练习 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、分别从正面、左面和上面三个方向看下面哪个几何体，能得到右图所示的平面图形（      ）A． B． C． D．2、下面四个立体图形中，从正面看是三角形的是（　　）A． B． C． D．3、7个小正方体按如图所示的方式摆放，则这个图形的左视图是（    ）A．  B． C．  D．4、如图摆放的下列几何体中，左视图是圆的是（   ）A． B． C． D．5、如图所示，两个几何体各由4个相同的小正方体搭成，比较两个几何体的三视图，可以得到的正确结论是（  ）A．主视图不同B．左视图不同C．俯视图不同D．主视图、左视图和俯视图都不相同6、如图，图形从三个方向看形状一样的是（　　）A．  B． C． D．7、如图的几何体是由一些小正方体组合而成的，则这个几何体的左视图是（    ）A．  B． C．  D．8、如图是由6个完全相同的小正方体组成的立体图形，这个立体图形的三视图中（　　）A．主视图和俯视图相同 B．主视图和左视图相同C．俯视图和俯视图相同 D．三个视图都相同9、如图，一个水晶球摆件，它是由一个长方体和一个球体组成的几何体，则其主视图是（　　）A． B． C． D．10、如图是由5个小立方块搭成的几何体，则该几何体从左面看到的形状图是（    ）A． B．C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图是一个几何体的三视图，该几何体的体积是_____．2、由若干个相同的小正方体搭成的几何体的三视图相同，如图所示．至少再加_____个小正方体，该几何体可成为一个正方体．3、在学校开展的手工制作比赛中，小明用纸板制作了一个圆锥模型，它的三视图如图所示，根据图中数据求出这个模型的侧面积为______．4、当你晨练时，你的影子总在你的正后方，则你是在向正__方跑．5、如图为一个圆锥的三视图，这个圆锥的侧面积为_________．三、解答题（5小题，每小题10分，共计50分）1、如图是由5个同样大小的小正方体搭成的几何体，请在下面方格纸中分别画出这个几何体从正面看、从左面看、从上面看的形状图．2、马路边上有一棵树AB，树底A距离护路坡CD的底端D有3米，斜坡CD的坡角为60度，小明发现，下午2点时太阳光下该树的影子恰好为AD，同时刻1米长的竹竿影长为0.5米，下午4点时又发现该树的部分影子落在斜坡CD上的DE处，且，如图所示．（1）树AB的高度是________米；（2）求DE的长．3、如图，是由一些大小相同的小正方体组合成的简单几何体．（1）图中有_______块小正方体；（2）该几何体从正面看所得到的平面图形如图所示，请你在下面方格纸中分别画出从左边看和从上边看它所得到的平面图形．4、从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图．5、小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是在下午拍摄的？ -参考答案-一、单选题1、D【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是三角形可判断出此几何体为三棱柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：D．【点睛】本题主要考查了由三视图判断几何体，解题的关键是熟练掌握由主视图和左视图可得几何体是柱体，锥体还是球体，由俯视图可确定几何体的具体形状．2、C【分析】找到从正面看所得到的图形为三角形即可．【详解】解：A、主视图为正方形，不符合题意；B、主视图为圆，不符合题意；C、主视图为三角形，符合题意；D、主视图为长方形，不符合题意．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．3、C【分析】细心观察图中几何体摆放的位置，根据左视图是从左面看到的图象判定则可．【详解】解：从左边看，是左边3个正方形，右边一个正方形．故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．4、D【分析】根据这几种图形的左视图即可作出判断．【详解】A、长方体的左视图是长方形，故不符合题意；B、圆柱体的左视图是长方形，故不符合题意；C、圆锥体的左视图是三角形，故不符合题意；D、球体的左视图是圆，故符合题意．故选：D【点睛】本题考查了几何体的三视图，掌握常见几何体的三视图是关键．5、C【分析】根据几何体的三视图特征进行判断即可．【详解】解：观察两个几何体的三视图，则知：主视图相同，左视图相同，俯视图不同，故选项A、B、D错误，选项C正确，故选：C．【点睛】本题考查几何体的三视图，理解三视图的意义是解答的关键．6、C【分析】根据从上面看得到的图形是俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【详解】解：A．从上面看是一个圆，从正面和从左边看是一个矩形，故本选项不合题意；B．从上面看是一个有圆心的圆，从正面和从左边看是一个等腰三角形，故本选项不合题意；C．从三个方向看形状一样，都是圆形，故本选项符合题意；D．从上面看是一个正方形，从正面和从左边看是一个长方形形，故本选项不合题意．故选：C．【点睛】本题考查了简单几何体的三视图，从上面看到的图形是俯视图，从正面看到的图形是主视图，从左面看到的图形是左视图．7、B【分析】根据左视图是从左面看得到的图形，可得答案．【详解】解：从左边看，上面一层是一个正方形，下面一层是两个正方形，故选B【点睛】本题考查了简单组合体的三视图，从左面看得到的图形是左视图，掌握三视图的有关定义是解题的关键．8、B【分析】主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图．【详解】解：主视图和左视图相同，均有三列，小正方形的个数分别为1、2、1；俯视图也有三列，但小正方形的个数为1、3、1．故选：B．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提，画三视图时应注意“长对正，宽相等、高平齐”．9、D【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看下边是一个矩形，矩形的上边是一个圆，故选：D．【点睛】本题考查了简单组合体的三视图，掌握从正面看得到的图形是主视图是解决此题关键．10、D【分析】左视图：从左边看立体图形，看到的平面图形是左视图，根据左视图的定义可得答案.【详解】解：该几何体从左面看到的形状图有2列，第1列看到1个正方形，第2列看到2个正方形，所以左视图是D，故选D【点睛】本题考查的是三视图，值得注意的是能看到的立体图形中的线条都要画成实线，看不到的画成虚线，掌握“左视图的含义”是解题的关键.二、填空题1、【分析】由三视图可知。这个立体图形是圆柱，因此根据圆柱的体积公式进行求解即可得到答案.【详解】解：由三视图可知。这个立体图形是圆柱，且底面圆的直径是2，圆柱的高为4∴故答案为：.【点睛】本题主要考查了立体图形的三视图和圆柱的体积计算，解题的关键在于根据三视图确定立体图形的形状.2、4【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，依此可得有几个小正方体，再用8减去小正方体的个数即可求解．【详解】解：根据三视图可得第一层有3个正方体，第二层有1个正方体，共有4个小正方体，8﹣4＝4（个）．故至少再加4个小正方体，该几何体可成为一个正方体．故答案为：4．【点睛】本题主要考查三视图，能够根据三视图想象出立体图是解题的关键．3、【分析】从主视图和左视图都为一个三角形，俯视图为一个圆，可以确定这个几何体是圆锥，由三视图可知圆锥的底面半径为，高为4，进而求得母线长，据此求得圆锥的侧面积．【详解】从主视图和左视图都为一个三角形，俯视图为一个圆，可以确定这个几何体是圆锥，由三视图可知圆锥的底面半径为，高为，则母线长为，所以这个模型的侧面积为．故答案为．【点睛】本题考查了根据三视图确定几何体，求圆锥的侧面，牢记公式是解题的关键．4、东【分析】利用平行投影的性质，得出影子的位置，即可得出答案．【详解】当你晨练时，太阳从东方，人的影子向西，所以当你的影子总在你的正后方，则你是在向正东方跑．故答案为：东．【点睛】本题主要考查了平行投影的性质，得出影子与太阳的位置关系是解题关键．5、【分析】利用三视图得到这个圆锥的高为8mm，底面圆的半径为6mm，再利用勾股定理计算出圆锥的母线长，然后利用扇形的面积公式计算圆锥的侧面积．【详解】解：这个圆锥的高为8mm，底面圆的半径为6mm，所以圆锥的母线长=（mm），所以圆锥的侧面积=（mm2）．故答案为：．【点睛】本题考查了由三视图判断几何体：由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．也考查了圆锥的计算．三、解答题1、见解析【分析】根据图形及三视图的定义作图即可．【详解】解：三视图如下所示： 【点睛】此题主要考查了作三视图，根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题关键．2、（1）6；（2）(3−）米【分析】（1）根据在同一时刻物高和影长成正比，即可求出结果；（2）延长BE交AD延长线于F点，根据30度角的直角三角形即可求出结果．【详解】解：（1）∵同时刻1米长的竹竿影长为0.5米，AD＝3米，∴树AB的高度是6米；故答案为：6；（2）如图，延长BE，交AD于点F，∵AB＝6，∠CDF＝60°，BE⊥CD，∴∠DFE＝30°，∴AF＝6，∴DF＝6−3，∴DE＝DF＝ (6−3)＝(3−）米．【点睛】本题考查了解直角三角形的应用以及平行投影．解决本题的关键是作出辅助线得到AB的影长．3、（1）11；（2）见解析．【分析】（1）根据几何体的图形进行判断即可得到答案；（2）根据几何体的左视图有2列，每一列的小正方形数目为2，2；俯视图有4列，每一列的小正方形的数目为2，2，1，1．【详解】（1）左边第一例，两层，前后两行，共4个正方体，左边第二列，两层，前后两行，共4个正方体，左边第三列两层，只有后行2个正方体，左边第四列，后行1个正方体，一共有4+4+2+1=11个，故答案为：11；（2）从左边看：分两行，每行各看到2个正方形，     从上面看：分为四列，前后两行，前行左边有2个正方形，后行4个正方形．【点睛】本题考查简单组合体的三视图，和立方体的个数，解此题的关键在于平时加强空间想象的能力．4、见解析【分析】根据三视图的画法，直接画出主视图、左视图和俯视图即可．【详解】解：如图所示：【点睛】本题考查三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．5、右边一幅照片是下午拍摄的【分析】根据人和影子的位置，结合投影的概念，分别判断即可得到正确答案．【详解】右边一幅照片是下午拍摄的．因为天安门坐北朝南，由人影在人身后偏右，推知太阳在西南方向，此时是下午时间．【点睛】本题考查投影的概念，能够结合物体和影子的位置进行准确判断是解此类题的关键．
