初中数学沪科版九年级下册第25章 投影与视图综合与测试同步训练题

这是一份初中数学沪科版九年级下册第25章 投影与视图综合与测试同步训练题，共20页。试卷主要包含了下列物体的左视图是圆的为，如图所示的礼品盒的主视图是，如图，该几何体的主视图是等内容，欢迎下载使用。

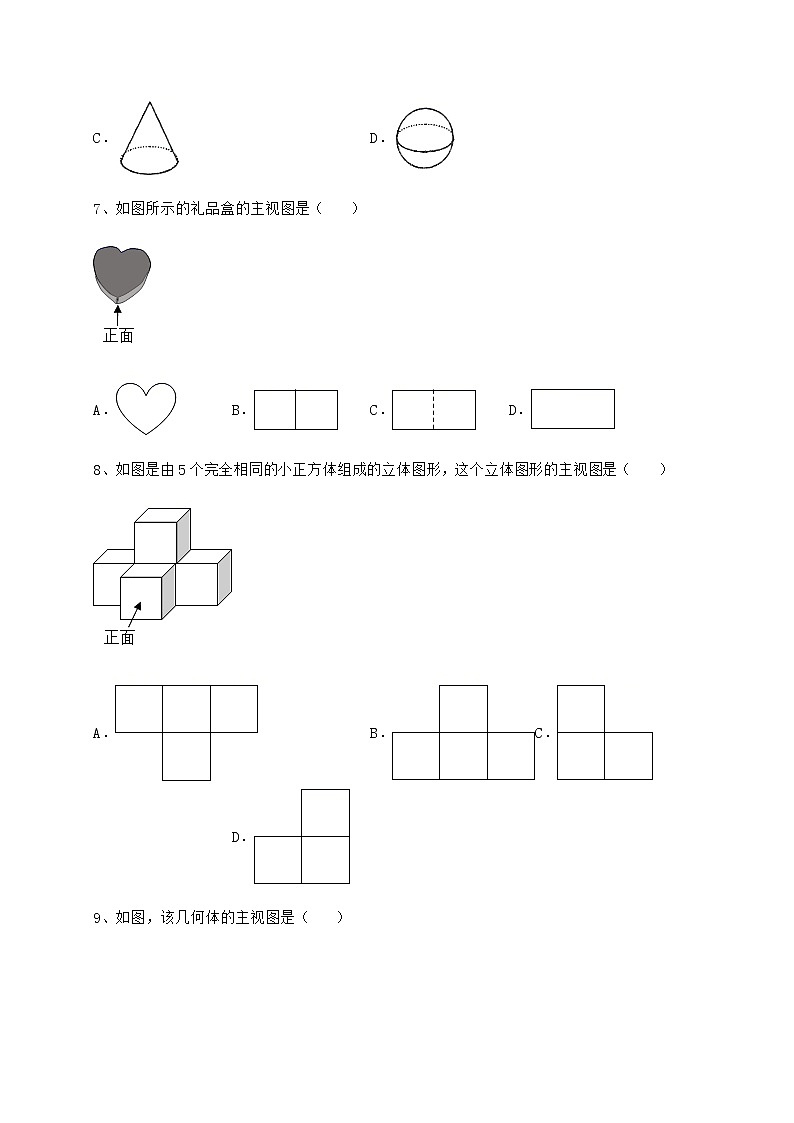

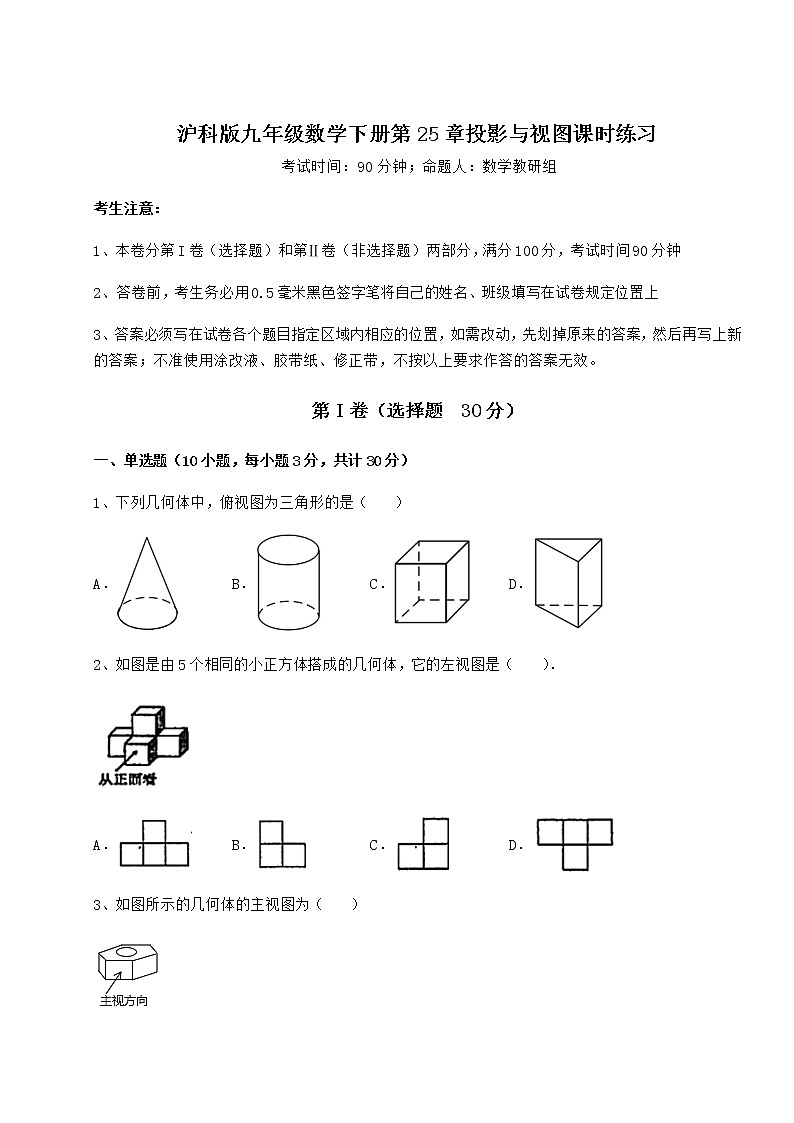

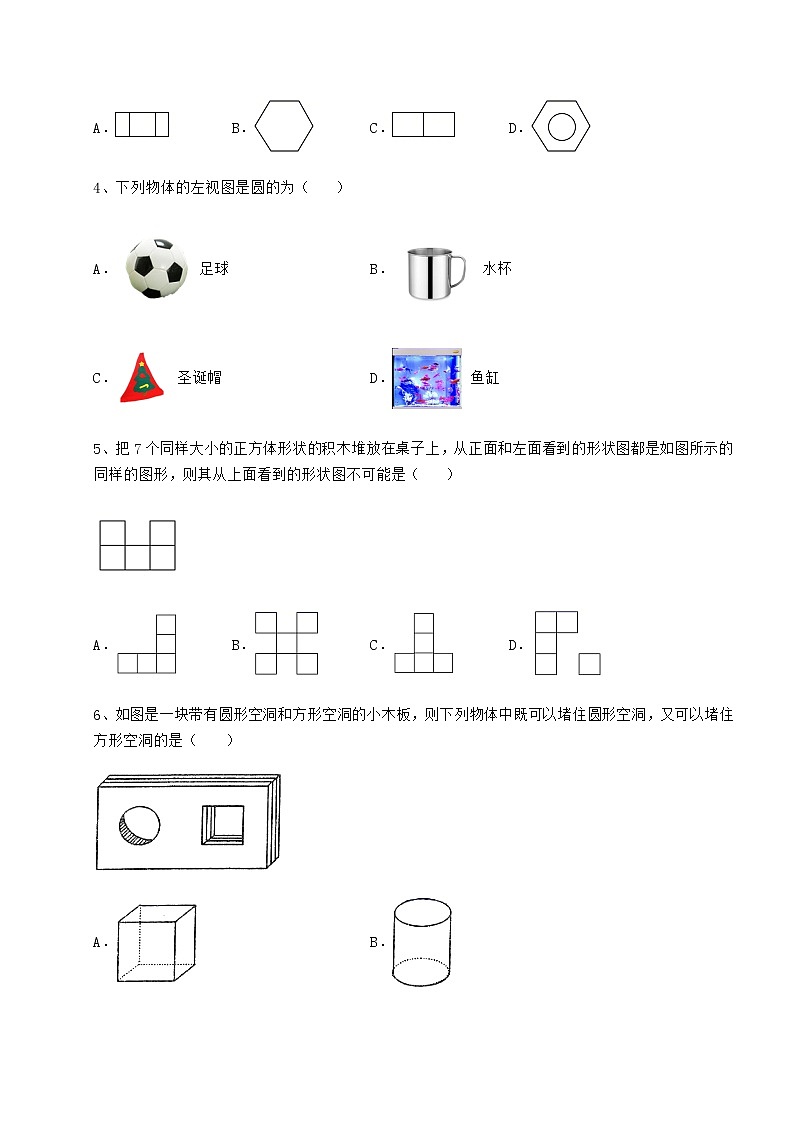

沪科版九年级数学下册第25章投影与视图课时练习 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、下列几何体中，俯视图为三角形的是（    ）A． B． C． D．2、如图是由5个相同的小正方体搭成的几何体，它的左视图是（    ）．A． B． C． D．3、如图所示的几何体的主视图为（    ）A． B． C． D．4、下列物体的左视图是圆的为（    ）A．足球  B． 水杯 C． 圣诞帽  D． 鱼缸5、把7个同样大小的正方体形状的积木堆放在桌子上，从正面和左面看到的形状图都是如图所示的同样的图形，则其从上面看到的形状图不可能是（　　）A． B． C． D．6、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（　　）A． B．C． D．7、如图所示的礼品盒的主视图是（    ）A． B． C． D．8、如图是由5个完全相同的小正方体组成的立体图形，这个立体图形的主视图是（    ）A． B．C．  D．9、如图，该几何体的主视图是（    ）A． B． C． D．10、图1、图2均是正方体，图3是由一些大小相同的正方体搭成的几何体从正面看和左面看得到的形状图，小敏同学经过研究得到如下结论：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a＋b＝19其中正确结论的个数有（    ）A．1个 B．2个 C．3个 D．4个第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、当你晨练时，你的影子总在你的正后方，则你是在向正__方跑．2、三棱柱的三视图如图所示，已知△EFG中，EF=8cm，EG=12cm，∠EFG=45°．则AB的长为________cm．3、一个圆柱体的三视图如图所示，根据图中数据计算圆柱的体积为___________．（答案含）4、由8个相同的小正方体组成的几何体如图1所示，拿掉______个小正方体后的几何体的主视图和左视图都是图2所示图形．5、找出与图中几何体对应的从三个方向看到的图形，并在横线上填上对应的序号．        ——————                      ——————    ——————                      ——————三、解答题（5小题，每小题10分，共计50分）1、如图，是由一些大小相同的小正方体组合成的简单几同体，请在下面方格纸中分别画出从它的左面和上面看到的形状图．2、如图1，是一个长方体截成的几何体，请在网格中依次画出这个几何体的三视图．3、一个几何体由几个大小相同的小立方块搭成，从上面看到的这个几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．请画出从正面和左面看到的这个几何体的形状图．4、如图所示是一个用5个小立方体搭成的几何体,请画出它的三视图．5、一个几何体模具由大小相同边长为2分米的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置上的小立方块的个数．（1）若工人师傅手里还有一些相同的正方体，如果要保持从上面和从左面看到的形状不变，最多可以添加______个正方体；（2）请画出从正面和从左面看到的这个几何体模具的形状图； （3）为了模具更为美观，工人师傅将对模具的表面进行喷漆，请问工人师傅需要喷漆多少平方分米？ -参考答案-一、单选题1、D【分析】从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．【详解】从上方朝下看只有D选项为三角形．故选：D．【点睛】本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．2、B【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看，第一层有2个正方形，第二层左侧有1个正方形．故选：B．【点睛】本题考查了三视图的知识，熟知左视图是从物体的左面看得到的视图是解答本题的关键．3、A【分析】根据主视图是从物体的正面看得到的视图即可求解．【详解】解：主视图如下故选：A．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．4、A【分析】根据左视图是指从物体左面向右面正投影得到的投影图，即可求解．【详解】解：A、左视图为圆，故本选项符合题意；B、左视图为长方形，故本选项不符合题意；C、左视图为三角形，故本选项不符合题意；D、左视图为长方形，故本选项不符合题意；故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．5、C【分析】利用俯视图，写出符合题意的小正方体的个数，即可判断．【详解】A、当7个小正方体如图分布时，符合题意，本选项不符合题意．B、当7个小正方体如图分布时，符合题意，本选项不符合题意．C、没有符合题意的几何图形，本选项符合题意．D、当7个小正方体如图分布时，符合题意，本选项不符合题意．故选：C．【点睛】此题考查了从不同的方向观察物体和几何体，锻炼了学生的空间想象力和抽象思维能力．6、B【分析】根据既可以堵住圆形空洞，又可以堵住方形空洞从物体的三视图中即有圆形又有正方形的物体可以堵住空洞，然后对各选项的视图进行一一分析即可．【详解】解：∵既可以堵住圆形空洞，又可以堵住方形空洞，∴从物体的三视图来看，三视图中具有圆形和方形的可以堵住带有圆形空洞和方形空洞的小木板，A．正方体的三视图都是正方形，没有圆形，不可以是选项A；B．圆柱形的直径与高相等时的正视图与左视图都是正方形，俯视图是圆形，具有圆形与正方形，可以是选项B，C．圆锥的正视图与左视图都是三角形，俯视图数圆形，没有方形，不可以是选项C；D．球体的三视图都是圆形，没有方形，不可以是选项D．故选择B．【点睛】本题考查物体能堵住圆形空洞和方形空洞，实际上是考查物体的视图，掌握物体三视图中找出具有圆形和方形的物体是解题关键．7、B【分析】找出从几何体的正面看所得到的图形即可．【详解】解：从礼品盒的正面看，可得图形：故选：B．【点睛】此题主要考查了简单几何体的三视图，关键是掌握主视图所看的位置．8、B【分析】从正面看到的平面图形是主视图，根据主视图的含义逐一判断即可.【详解】解：从正面可以看到2行3列的小正方形图形，第1行1个正方形，第2行3个正方形，按1，2，1的方式排列，所以主视图是B，故选B【点睛】本题考查的是三视图，掌握识别主视图是解本题的关键，注意的是能看到的棱都要画成实线，看不到的棱画成虚线.9、B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中，看不到的棱需要用虚线来表示．【详解】解：从正面看易得，该几何体的视图为B，故选：B【点睛】本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，掌握主视图的概念是解题的关键．10、B【分析】根据正方体的棱的条数以及展开后平面之间应有棱连着可判断（1）；正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形可判断（2）（3）；作出相应的俯视图，标出搭成该几何体的小正方体的个数最多（少）时的数字即可．为【详解】解：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；正确，因为正方体有6个表面，12条棱，要展成一个平面图形必须5条棱连接，所以至少要剪开12﹣5＝7条棱．（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；正确，因为用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；错误，因为△ABC是等边三角形，所以∠ABC＝60°．（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a+b＝19．错误，应该是a＝6，b＝11，a+b＝17．故选：B．【点睛】此题主要考查了正方体的展开图的性质，截正方体以及简单组合体的三视图等知识，根据展开图的性质得出一个平面图形必须5条棱连接是解题关键．二、填空题1、东【分析】利用平行投影的性质，得出影子的位置，即可得出答案．【详解】当你晨练时，太阳从东方，人的影子向西，所以当你的影子总在你的正后方，则你是在向正东方跑．故答案为：东．【点睛】本题主要考查了平行投影的性质，得出影子与太阳的位置关系是解题关键．2、．【分析】过点E作EQ⊥FG于点Q，根据三视图可知AB的长即为EQ的长，根据勾股定理求解即可．【详解】解：过点E作EQ⊥FG于点Q，由题意可得出：EQ=AB．∵∠EFG=45°，∴EQ=FQ，∵EF=8cm，∴，∴EQ=FQ=（cm），即AB的长 cm．故答案为：4．【点睛】本题考查了三棱柱的三视图，得到AB的长即为EQ的长是解题的关键．3、24【分析】根据主视图确定出圆柱体的底面直径与高，根据圆柱体的体积公式列式计算即可．【详解】解：由图知，圆柱体的底面直径为4，高为6，∴V圆柱=πr2h=π×22×6=24π．故答案为24π．【点睛】本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的体积公式．根据主视图确定出圆柱体的底面直径与高是解题的关键．4、3、4、5【分析】拿掉若干个小立方块后保证从正面和左面看到的图形如图2所示，所以最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块，即可知可以拿掉小立方块的个数．【详解】根据题意，拿掉若干个小立方块后保证从正面和左面看到的图形如图2所示，所以最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块，如图，故答案为：3，4、5．【点睛】本题考查了由三视图判断几何体，几何体的三种视图，掌握定义是关键．解决此类图的关键是由立体图形得到三视图，学生由于空间想象能力不够，易造成错误．5、③①④②【分析】在正面得到由前到后观察物体的视图叫主视图，在水平面得到由上到下观察物体的视图叫俯视图，在侧面得到由左到右观察物体的视图叫左视图，根据三视图的定义求解即可．【详解】根据三视图的定义可知：第一个三视图所对应的几何体为③；第二个三视图所对应的几何体为①；第三个三视图对应的几何体为④；第四个三视图对应的几何体为②；故答案为：③①④②．【点睛】本题考查三视图，熟知三视图的定义是解题的关键．三、解答题1、图见解析．【分析】根据左视图和俯视图的画法即可得．【详解】解：画图如下：【点睛】本题考查了左视图和俯视图，熟练掌握左视图（是指从左面观察物体所得到的图形）和俯视图（是指从上面观察物体所得到的图形）的画法是解题关键．2、见解析【分析】根据三视图的定义，作出图形即可．【详解】解：三视图，如图所示．【点睛】本题考查作图﹣三视图，解题的关键是理解三视图的定义，属于中考常考题型．3、答案见解析【分析】根据题目条件可知，该几何体从正面看有3列，各列中小正方形的数目分别为2，2和3；从左面看有2列，各列中小正方形的数目分别为3和2；据此可画出图形．【详解】解：从正面看到的该几何体的形状图如下图所示：从左面看到的该几何体的形状图如下图所示：【点睛】本题考查几何体的三视图画法，由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字；左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中小正方形数字中的最大数字．4、见解析【分析】主视图从左往右2列正方形的个数依次为3，1；左视图从左往右2列正方形的个数依次为3，1；俯视图从左往右3列正方形的个数依次为2，1，依此画出图形即可.【详解】解：如图所示.【点睛】考查画几何体的三视图；用到的知识点为：主视、左视图、俯视图分别是从物体的正面、左面、上面看得到的图形．5、（1）5；（2）见解析；（3）工人师傅需要喷漆232平方分米【分析】（1）根据从上面和从左面看到的形状保持不变，可对每个位置增加正方体即可；（2）根据每行和每列正方体的个数即可画出从正面和从左面看到的这个几何体模具的形状图；（3）求出模具的表面积即可．【详解】（1）由题可知，可在第二行第一列增加1个正方体，第二行第二列增加3个正方体，第三行第二列增加1个正方体，所以最多可以添加5个正方体（2）画出从正面和从左面看到的形状图如下:（3）工人师傅需要喷漆面积如下：（平方分米）答：工人师傅需要喷漆232平方分米．【点睛】本题考查三视图的画法以及表面积的求法，掌握从不同方向看物体的形状是解题的关键．
