2021学年第25章 投影与视图综合与测试课后作业题

这是一份2021学年第25章 投影与视图综合与测试课后作业题，共20页。试卷主要包含了如图，该几何体的左视图是，如图所示的几何体的俯视图是，下列物体中，三视图都是圆的是等内容，欢迎下载使用。

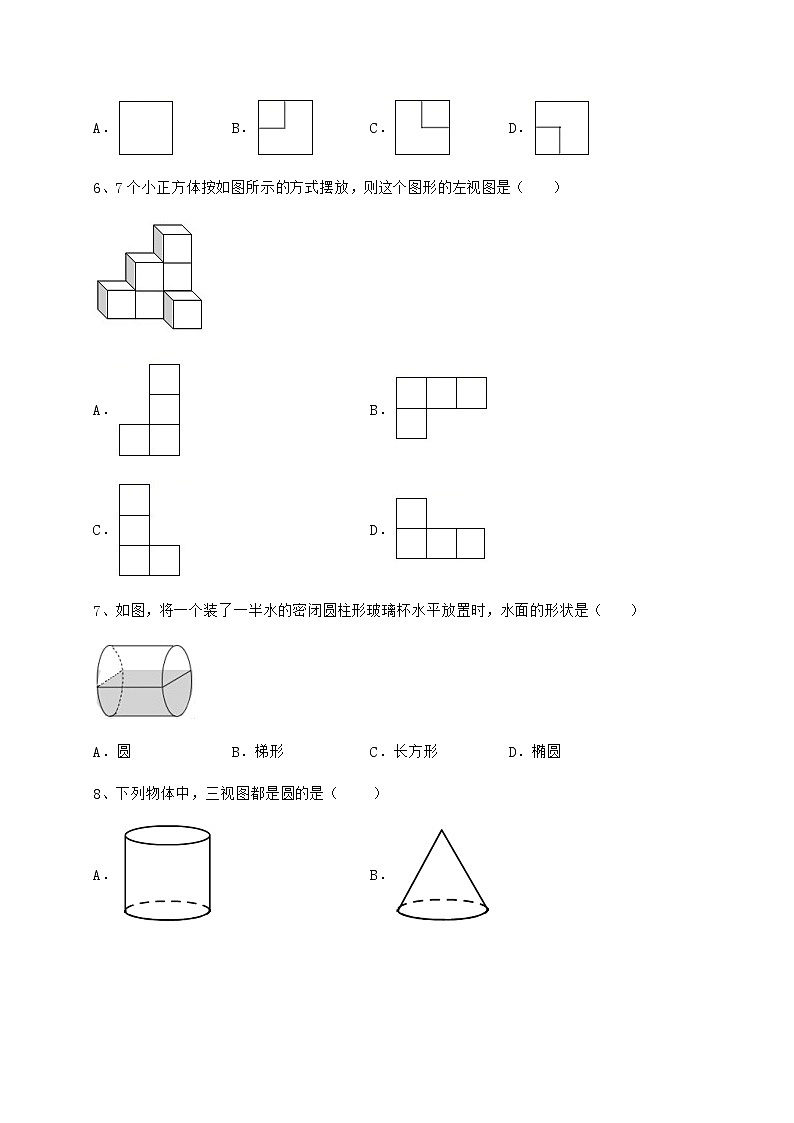

沪科版九年级数学下册第25章投影与视图必考点解析 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图，是由一个圆柱体和一个长方体组成的几何体，其左视图是（    ）A． B． C． D．2、如图，图形从三个方向看形状一样的是（　　）A．  B． C． D．3、如图所示的几何体，它的左视图是（　　）A． B． C． D．4、如图，该几何体的左视图是（    ）A． B． C． D．5、如图所示的几何体的俯视图是（    ）A． B． C． D．6、7个小正方体按如图所示的方式摆放，则这个图形的左视图是（    ）A．  B． C．  D．7、如图，将一个装了一半水的密闭圆柱形玻璃杯水平放置时，水面的形状是（    ）A．圆 B．梯形 C．长方形 D．椭圆8、下列物体中，三视图都是圆的是（     ）A．  B． C．  D．9、如图，这个几何体是将一个正方体中间挖出一个圆柱体后的剩余部分，该几何体的主视图是（    ）A． B． C． D．10、在平行投影下，矩形的投影不可能是（    ）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图，是一个直棱柱的三视图，这个直棱柱的表面积是_____．2、如图为一个圆锥的三视图，这个圆锥的侧面积为_________．3、如图，是一个由若干个小正方体搭成的几何体的主视图与视图，设搭这样的几何体最多需要m块小立方块，最少需要n块小立方块，则m+n=_____．4、在学校开展的手工制作比赛中，小明用纸板制作了一个圆锥模型，它的三视图如图所示，根据图中数据求出这个模型的侧面积为______．5、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是_________个．三、解答题（5小题，每小题10分，共计50分）1、（1）请在网格中画出如图所示的几何体的主视图、左视图、俯视图；（2）已知每个小正方体的棱长为1，求该几何体的表面积．2、如图是用10块完全相同的小正方体搭成的几何体．（1）请在空白的方格中分别画出从正面、从左面、从上面看到的所搭几何体的形状图；（2）若保持从正面和从上面看到的形状图不变，最多还可以再搭 　 　块小正方体．3、如图，在平整的地面上，若干个棱长都为的小正方体堆成一个几何体．（1）在网格中，用实线画出从正面，上面，左面看到的形状图；（2）求这个几何体的体积和表面积．4、（1）添线补全下列几何体的三种视图．（2）如图，在地面上竖直安装着AB、CD、EF 三根立柱，在同一时刻同一光源下立柱AB、CD 形成的影子为BG与DH．①填空：判断此光源下形成的投影是：               投影；②作出立柱EF在此光源下所形成的影子．5、一个几何体的三个视图如图所示（单位：cm）．（1）写出这个几何体的名称：        ；（2）若其俯视图为正方形，根据图中数据计算这个几何体的表面积． -参考答案-一、单选题1、C【分析】长方体的左视图为矩形，圆柱的左视图为矩形，据此分析即可得左视图【详解】从左面可看到一个长方形和一个长方形，且两个长方形等高．故选C【点睛】本题考查了简单几何题的三视图，掌握简单几何题的三视图是解题的关键．2、C【分析】根据从上面看得到的图形是俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【详解】解：A．从上面看是一个圆，从正面和从左边看是一个矩形，故本选项不合题意；B．从上面看是一个有圆心的圆，从正面和从左边看是一个等腰三角形，故本选项不合题意；C．从三个方向看形状一样，都是圆形，故本选项符合题意；D．从上面看是一个正方形，从正面和从左边看是一个长方形形，故本选项不合题意．故选：C．【点睛】本题考查了简单几何体的三视图，从上面看到的图形是俯视图，从正面看到的图形是主视图，从左面看到的图形是左视图．3、C【分析】根据几何体的左面是一个圆环即可得左视图．【详解】由于几何体的左面是一个圆环，故其左视图也是一个圆环，且小圆是实线．故选：C．【点睛】本题考查了三视图，根据所给几何体正确画出三视图是关键．4、C【分析】根据从左边看得到的图形是左视图解答即可．【详解】解：从左边看是一个正方形被水平的分成3部分，中间的两条分线是虚线，故C正确．故选C．【点睛】本题主要考查了简单组合体的三视图，掌握三视图的定义成为解答本题的关键．5、D【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：结合所给几何体，其俯视图应为一个正方形，然后在正方形内部的左下角还有一个小长方形，故选D．【点睛】本题主要考查了简单几何体的三视图，熟知三视图的定义是解题的关键．6、C【分析】细心观察图中几何体摆放的位置，根据左视图是从左面看到的图象判定则可．【详解】解：从左边看，是左边3个正方形，右边一个正方形．故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．7、C【分析】根据水平面与圆柱的底面垂直，可得从上面看，水面的形状为长方形，即可求解．【详解】解：∵水平面与圆柱的底面垂直，∴从上面看，水面的形状为长方形．故选：C【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）从前面看：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）从侧面看：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）从上面看：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．8、C【分析】根据主视图、左视图、俯视图的判断方法，逐项进行判断即可．【详解】A、圆柱的主视图是矩形，左视图是矩形，俯视图是圆，不符合题意；B． 圆锥的主视图是三角形，左视图是三角形，俯视图是圆，不符合题意；C．球的三视图都是圆，符合题意；D．正方体的三视图都是正方形，不符合题意．故选：C．【点睛】题目主要考查了简单几何体的三视图，理解三视图的作法是解题的关键．9、A【分析】根据主视图的概念求解即可．【详解】解：由题意可得，该几何体的主视图是：．故选：A．【点睛】此题考查了几何体的主视图，解题的关键是熟练掌握几何体主视图的概念．10、A【分析】根据平行投影得出矩形的投影图形解答即可．【详解】在平行投影下，矩形的投影图形可能是线段、矩形、平行四边形，不可能是直角梯形，故选A．【点睛】本题考查了平行投影，关键是根据平行投影得出矩形的投影图形．二、填空题1、36【分析】由三视图可得这是一个直三棱柱，再把各个面的面积相加即可．【详解】解：由三视图可得这是一个直三棱柱，它的高为2，∵32+42＝52，∴这个直三棱柱的底面的直角三角形，∴这个直三棱柱的表面积为：＝36．故答案为：36．【点睛】此题考查由三视图判断几何体，掌握几何体的特征以及面积的计算方法是解决问题的关键．2、【分析】利用三视图得到这个圆锥的高为8mm，底面圆的半径为6mm，再利用勾股定理计算出圆锥的母线长，然后利用扇形的面积公式计算圆锥的侧面积．【详解】解：这个圆锥的高为8mm，底面圆的半径为6mm，所以圆锥的母线长=（mm），所以圆锥的侧面积=（mm2）．故答案为：．【点睛】本题考查了由三视图判断几何体：由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．也考查了圆锥的计算．3、15【分析】易得这个几何体共有3层，由俯视图可得第一层正方体的个数为4，由主视图可得第二层最少为2块，最多的正方体的个数为3块，第三层只有一块，相加即可．【详解】解：有两种可能；有主视图可得：这个几何体共有3层，由俯视图可得：第一层正方体的个数为4，由主视图可得第二层最少为2块，最多的正方体的个数为3块，第三层只有一块，故：最多m为3+4+1=8个小立方块，最少n为个2+4+1=7小立方块．m+n=15，故答案为：15【点睛】此题主要考查了由三视图判断几何体，关键是掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就很容易得到答案．4、【分析】从主视图和左视图都为一个三角形，俯视图为一个圆，可以确定这个几何体是圆锥，由三视图可知圆锥的底面半径为，高为4，进而求得母线长，据此求得圆锥的侧面积．【详解】从主视图和左视图都为一个三角形，俯视图为一个圆，可以确定这个几何体是圆锥，由三视图可知圆锥的底面半径为，高为，则母线长为，所以这个模型的侧面积为．故答案为．【点睛】本题考查了根据三视图确定几何体，求圆锥的侧面，牢记公式是解题的关键．5、3【分析】画出模拟俯视图，根据主对列，左对行进行标数，相同取同，不同取0即可得出答案．【详解】已知主视图和左视图求堆积几何体最少的情况：画模拟俯视图，主对列，左对行进行标数，相同取同，不同取0．具体如下图：故答案为：3．【点睛】考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．三、解答题1、（1）见解析；（2）26cm2．【分析】（1）根据三视图的画法画出相应的图形即可；（2）根据三视图的面积求出几何体的表面积即可．【详解】解：（1）三视图如下（2）该几何体的表面积为【点睛】本题考查简单几何体的三视图，熟练掌握三简单几何体的三视图的特点是解答的关键．2、（1）见解析；（2）3【分析】（1）根据三视图的画法分别画出从正面、左面、上面看该组合体所看到的图形即可；（2）可在最左侧前端放两个后面再放一个即可得出答案．【详解】解：（1）该组合体的三视图如图所示：（2）在俯视图的相应位置最多添加相应数量的正方体，如图所示：∴最多还可以再搭3块小正方体．【点睛】本题考查简单组合体的三视图，理解视图的意义，掌握简单组合体三视图的画法是正确解答的关键．3、（1）见解析；（2），【分析】（1）根据三视图的定义画出图形即可．（2）分前后，左右，上下三个方向统计正方形的个数即可求出表面积，根据个数即可得出体积．【详解】解：（1）该几何体从正面、上面、左面看到的形状图如图：（2）因为该几何体由8个棱长都为的正方体堆成，每个正方体的体积都为，所以其体积为；该几何体前后各有4个小正方形，上下各有6个小正方形，左右各有5个小正方形，每个小正方形的面积为，所以其表面积为．【点睛】本小题考查几何体、三视图等基础知识，考查空间观念与几何直观，解题的关键是熟练掌握基本知识，属于中考常考题型．4、（1）画图见详解；（2）①中心；②见详解．【分析】（1）根据三视图的画图原理，看见的线是实线，看不见的线是虚线，左视图中补画燕尾槽底部线用虚线，俯视图中燕尾槽开口部分两条线用实线补画，燕尾槽底部两条线用虚线补画即可；（2）①连结AG，并反向延长，两CH并反向延长两射线交于点O，则点O就是光源，根据中心投影的定义“由同一点（点光源）发出的光线形成的投影叫做中心投影”即可得；②连接OE，并延长与地面相交，交点为I，如图FI为立柱EF在光源O下的投影即可．【详解】解：（1）根据三视图的画图原理，左视图中补画燕尾槽底部线用虚线，俯视图中燕尾槽开口部分两条线用实线补画，燕尾槽底部两条线用虚线补画；（2）①连结AG，并反向延长，两CH并反向延长两射线交于点O，则点O就是光源，由中心投影的定义得：此光线下形成的投影是：中心投影故答案为：中心；②如图，连接OE，并延长与地面相交，交点为I，则FI为立柱EF在光源O下所形成的影子．【点睛】本题考查了补画三视图实线与虚线，中心投影的定义，根据已知立柱的影子确认光源的位置，在光源下画立柱影子，掌握补画三视图实线与虚线区别，中心投影的定义，两立柱与影子确认光源的位置，在光源下画立柱影子是解题关键．5、（1）长方体或四棱柱（2）66cm2【分析】（1）这个立方体的三视图都是长方形所以这个几何体应该是长方体；（2）长方体一共有6个面，算长方体的表面积应该把这6个面的面积相加即可．（1）∵这个立方体的三视图都是长方形，∴这个立方体是长方体或四棱柱．（2）由三视图知该长方体的表面积：（3）(3×4)×4+（3×3）×2=66(cm2)【点睛】本题考查了由立体图形的三视图确定立体图形的形状；根据边长求表面积大小．解题的关键是要有空间想象能力．长方体有六个面，算表面积时不要遗漏．
