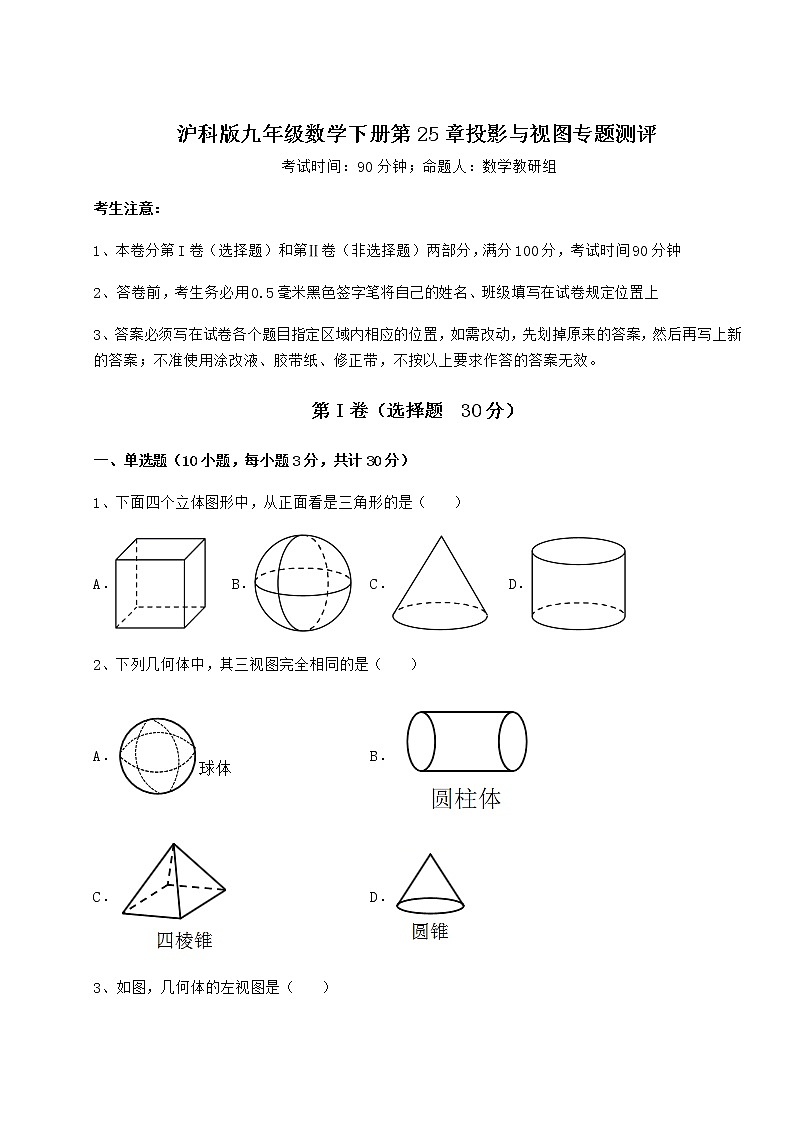

沪科版九年级数学下册第25章投影与视图专题测评

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

1、下面四个立体图形中，从正面看是三角形的是（　　）

A． B． C． D．

2、下列几何体中，其三视图完全相同的是（    ）

A． B．

C． D．

3、如图，几何体的左视图是（    ）

A． B． C． D．

4、如图为某几何体的三视图，则该几何体是（    ）

A．圆锥 B．圆柱 C．三棱柱 D．四棱柱

5、如图是由4个相同的小长方体组成的立体图形和它的主视图，则它的俯视图为（　　）

A． B．

C． D．

6、如图，该几何体的左视图是（    ）

A． B． C． D．

7、如图所示的几何体的主视图为（    ）

A． B． C． D．

8、如图，将一块含30°角的三角板ABC的直角顶点C放置于直线m上，点A，点B在直线m上的正投影分别为点D，点E，若AB＝10，BE＝3，则AB在直线m上的正投影的长是（　　）

A．5 B．4 C．3+4 D．4+4

9、把7个同样大小的正方体形状的积木堆放在桌子上，从正面和左面看到的形状图都是如图所示的同样的图形，则其从上面看到的形状图不可能是（　　）

A． B． C． D．

10、如图是一个几何体的实物图，则其主视图是（    ）

A． B． C． D．

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、用若干个相同的小立方块搭建一个几何体，使从它的正面和上面看到的图形如图所示，动手搭一搭，最多和最少需要的小立方块相差______个．

2、三视图中的三个视图完全相同的几何体可能是________（列举出两种即可）．

3、如图是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为_______．

4、一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），这个零件的表面积是_______cm2．

5、找出与图中几何体对应的从三个方向看到的图形，并在横线上填上对应的序号．

——————                      ——————

——————                      ——————

三、解答题（5小题，每小题10分，共计50分）

1、用棱长都为5cm的小立方块搭成几何体，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．

（1）请你分别画出从正面和从左面看到的这个几何体的形状图；

（2）若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加大小相同的小立方块，以搭成一个大正方体，至少还需要_______个小立方块；

（3）①图中的几何体的表面积（包括与桌面接触的部分）为_______；

②若新搭一个几何体，且满足如下三个条件：图中从上面看到的几何体的形状图不变，小立方块的总数不变，从上面看到的小正方形中的数字可以改变，则新搭几何体的表面积（包括与桌面接触的部分）最小值和最大值分别为_______，_______．

2、（1）如图，由几个棱长为1的正方体组成的一个几何体．

①请在方格纸中用实线画出这个几何体从不同方向看到的图形；

②该几何体的表面积是______平方单位（包括底面积）

（2）如图，平面上有四个点A，B，C，D，按照以下要求作图并解答问题：

①作直线AD；

②作射线CB交直线AD于点E；

③连接AC，BD交于点F；

④若图中F是AC的一个三等分点，AF<FC，已知线段AC上所有线段之和为24cm，则AF的长为___cm．

3、小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是在下午拍摄的？

4、如图是某几何体从正面、左面、上面看到的形状图．

（1）这个几何体的名称是________．

（2）若从正面看到的长方形的宽为4cm，长为9cm，从左面看到的宽为3cm，从上面看到的直角三角形的斜边为5cm，这个几何体中所有棱长的和是多少？它的侧面积是多少？

5、如图所示是由6个大小相同的小立方体搭成的几何体．，请你画出它的主视图与左视图．

-参考答案-

一、单选题

1、C

【分析】

找到从正面看所得到的图形为三角形即可．

【详解】

解：A、主视图为正方形，不符合题意；

B、主视图为圆，不符合题意；

C、主视图为三角形，符合题意；

D、主视图为长方形，不符合题意．

故选：C．

【点睛】

本题考查了三视图的知识，主视图是从物体的正面看得到的视图．

2、A

【分析】

找到从物体正面、左面和上面看得到的图形全等的几何体即可．

【详解】

解：A、球的三视图完全相同，都是圆，正确；

B、圆柱的俯视图与主视图和左视图不同，错误；

C、四棱锥的俯视图与主视图和左视图不同，错误；

D、圆锥的俯视图与主视图和左视图不同，错误；

故选A．

【点睛】

考查三视图的有关知识，注意三视图都相同的常见的几何体有球和正方体．

3、C

【分析】

找到从左面看所得到的图形，比较即可．

【详解】

解：观察可知，从物体的左边看是一个竖长横短的长方形，由于右边有一条横向棱被遮挡看不见，画为虚线，如图所示的几何体的左视图是： ．

故选C．

【点睛】

本题考查了三视图的知识，左视图是从物体的左面看得到的视图．

4、C

【分析】

根据三视图判断该几何体即可．

【详解】

解：根据该几何体的主视图与左视图均是矩形，主视图中还有一条棱，俯视图是三角形可以判断该几何体为三棱柱．

故选：C．

【点睛】

本题考查三视图，解题的关键是理解三视图的定义，属于中考常考题型．

5、C

【分析】

先根据主视图可得出观察这个立体图形的正面，再根据俯视图的定义（从上面观察物体所得到的图形叫做俯视图）即可得．

【详解】

解：由题意得：观察这个立体图形的正面如下：

则它的俯视图为

故选：C．

【点睛】

本题考查了三视图，掌握理解俯视图的定义是解题关键．

6、C

【分析】

根据从左边看得到的图形是左视图解答即可．

【详解】

解：从左边看是一个正方形被水平的分成3部分，中间的两条分线是虚线，故C正确．

故选C．

【点睛】

本题主要考查了简单组合体的三视图，掌握三视图的定义成为解答本题的关键．

7、A

【分析】

根据主视图是从物体的正面看得到的视图即可求解．

【详解】

解：主视图如下

故选：A．

【点睛】

本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．

8、C

【分析】

根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CE的长；通过证明△ACD∽△CBE，再根据相似三角形的性质可得CD的长，进而得出DE的长．

【详解】

解：在Rt△ABC中，∠ABC=30°，AB=10，

∴AC=AB=5，BC=AB•cos30°=10×，

在Rt△CBE中，CE=，

∵∠CAD+∠ACD=90°，∠BCE+∠ACD=90°，

∴∠CAD=∠BCE，

∴Rt△ACD∽Rt△CBE，

∴，

∴CD=，

∴DE=CD+BE=，

即AB在直线m上的正投影的长是，

故选：C．

【点睛】

本题考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．

9、C

【分析】

利用俯视图，写出符合题意的小正方体的个数，即可判断．

【详解】

A、当7个小正方体如图分布时，符合题意，本选项不符合题意．

B、当7个小正方体如图分布时，符合题意，本选项不符合题意．

C、没有符合题意的几何图形，本选项符合题意．

D、当7个小正方体如图分布时，符合题意，本选项不符合题意．

故选：C．

【点睛】

此题考查了从不同的方向观察物体和几何体，锻炼了学生的空间想象力和抽象思维能力．

10、C

【分析】

找到从正面看所得到的图形即可．

【详解】

解：从正面看可得到一个矩形和一个下底和矩形相邻的梯形的组合图．

故选：C．

【点睛】

本题考查了三视图的知识，主视图是从物体的正面看得到的视图．

二、填空题

1、5

【分析】

根据正面看与上面看的图形，得到俯视图中最左的一列都为3层，第2列都为2层，第3列为1层，得到最多共3+3+3+2+2+1=14个小正方体，再根据正面看与上面看的图形，得到俯视图中的第1列只有一处为3层，其余为1层，分三种情况考虑：最底层为3层，中间为3层，上面为3层；第2列只有一处为2层，上面或下面；第3列为1层，最少需要1+1+3+1+2+1=9个小正方体．

【详解】

解：由题意可得：

最多需要14个小正方体，最少需要9个正方体，

相差14-9=5个，

故答案为：5．

【点睛】

本题考查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．

2、正方体，球体

【分析】

几何体的三视图包括主视图、左视图、俯视图，根据定义选取三视图完全相同的几何体即可．

【详解】

解：正方体的主视图、左视图、俯视图都是正方形，且每个正方形大小相同；球体的主视图、左视图、俯视图，都是圆，且每个圆的大小相同．

故答案为：正方体，球体

【点睛】

本题考查几何体的三视图，牢记主视图、左视图、俯视图的定义是做题的重点．

3、

【分析】

由三视图判断出几何体的形状以及相关长度，根据圆柱的体积公式计算即可．

【详解】

解：由三视图可知：该几何体是圆柱，

该圆柱的底面直径为2，高为3，

∴这个几何体的体积为=，

故答案为：．

【点睛】

本题考查了几何体的三视图，圆柱的体积，解题的关键是判断出该几何体为圆柱．

4、200π

【分析】

根据三视图可得这个零件是圆柱体，根据表面积等于侧面积+上下两个底面的面积，可得答案．

【详解】

解：由三视图可得这个零件是圆柱体，

表面积是：π×52×2+15×π×10＝200π（cm2），

故答案为：200π．

【点睛】

此题主要考查三视图的应用，解题的关键是根据图形特点得到这个零件是圆柱体．

5、③①④②

【分析】

在正面得到由前到后观察物体的视图叫主视图，在水平面得到由上到下观察物体的视图叫俯视图，在侧面得到由左到右观察物体的视图叫左视图，根据三视图的定义求解即可．

【详解】

根据三视图的定义可知：第一个三视图所对应的几何体为③；

第二个三视图所对应的几何体为①；

第三个三视图对应的几何体为④；

第四个三视图对应的几何体为②；

故答案为：③①④②．

【点睛】

本题考查三视图，熟知三视图的定义是解题的关键．

三、解答题

1、（1）见解析；（2）12；（3）①1400；②1250，1550．

【分析】

（1）根据三视图可画出几何体的形状图；

（2）根据正方体的性质，每行每列的小正方体都相等，都是3个，这样正方体的小正方体的个数应该为27个，现在已有15个，这样再补12个即可；

（3）①从上面看到的几何体的形状图不变，小立方块的总数不变，表面积最小时，每个位置数量尽量相等，可见解析中图，按图计算即可；②从上面看到的几何体的形状图不变，小立方块的总数不变，表面积最大时，每个位置数量尽量相差最大，可见解析中图，按图计算即可．

【详解】

解：（1）由已知可得：

（2）根据正方体的性质，每行每列都是3个小正方体，

已知有（个）

∴（个），

故答案为：12；

（3）①∵小正方体的棱长为5cm，

∴小正方形的面积为，

∴几何体表面积为，

故答案为：；

②如图搭建此时表面积为最小，

几何体最小表面积为；

如图搭建此时表面积为最大，

几何体最大表面积为；

故答案为：，．

【点睛】

本题考查了几何体的三视图，根据三视图计数，计算表面积，根据小正方体的数量计算表面积是本题的难点，了解什么情况表面积最小，什么情况表面积最大是解题关键．

2、（1）①见解析；②36；（2）①见解析；②见解析；③见解析；④4

【分析】

（1）从正面看：第一列有3个小正方形，第二列有2个小正方形，第三列有1个小正方形；从左面看：与从正面看到的相同；从上面看：第一列有3个小正方形，第二列有2个小正方形，第三列有1个小正方形；据此解答即可；②表面积=几何体6个面的面积之和，即可求解；

（2）①②③根据题意要求画图即可；④由题意可得AC=3AF，FC=2AF，然后根据线段AC上所有线段之和为24cm即可求出AF的长；

【详解】

解：（1）①如图所示：

②该几何体的表面积是6×6=36平方单位；

（2）①如图所示；

②如图所示；

③如图所示；

④因为F是AC的一个三等分点，AF<FC，

所以AC=3AF，FC=2AF，

因为线段AC上所有线段之和为24cm，

所以AF+CF+AC=24，即AF+2AF+3AF=24，即6AF=24，

所以AF的长为4cm．

故答案为：4

【点睛】

本题考查了组合体的三视图、线段、射线以及直线的有关知识，属于基础题型，熟练掌握相关的基础知识是解题关键．

3、右边一幅照片是下午拍摄的

【分析】

根据人和影子的位置，结合投影的概念，分别判断即可得到正确答案．

【详解】

右边一幅照片是下午拍摄的．因为天安门坐北朝南，由人影在人身后偏右，推知太阳在西南方向，此时是下午时间．

【点睛】

本题考查投影的概念，能够结合物体和影子的位置进行准确判断是解此类题的关键．

4、（1）直三棱柱；（2）所有棱长的和是51cm，它的侧面积为108cm2

【分析】

（1）直接利用三视图可得出几何体的形状；

（2）利用已知各棱长分别得出棱长和与侧面积．

【详解】

（1）这个几何体是直三棱柱；

故答案为：直三棱柱

（2）由题意可得：

它的所有棱长之和为：

（3+4+5）×2+9×3=51（cm）；

它的侧面积为：

（3+4+5）×9=108(cm2)

答：所有棱长的和是51cm，它的侧面积为108cm2．

【点睛】

此题主要考查了由三视图判断几何体的形状，正确得出物体的形状是解题关键．

5、主视图与左视图见详解．

【分析】

根据图示确定几何体的三视图即可得到答案，从正面看有三层，从上往下个数分别为1，1，3个，从左边看由2列，从左往右分别为3,1个小正方形，据此作出主视图和左视图即可．

【详解】

解：由几何体可知，该几何体的主视图和左视图依次为：

【点睛】

本题考查了简单几何体的三视图，掌握三视图的视图方位及画法是解题的关键．
