沪科版九年级下册第25章 投影与视图综合与测试课时练习

这是一份沪科版九年级下册第25章 投影与视图综合与测试课时练习，共19页。试卷主要包含了如图几何体的主视图是等内容，欢迎下载使用。

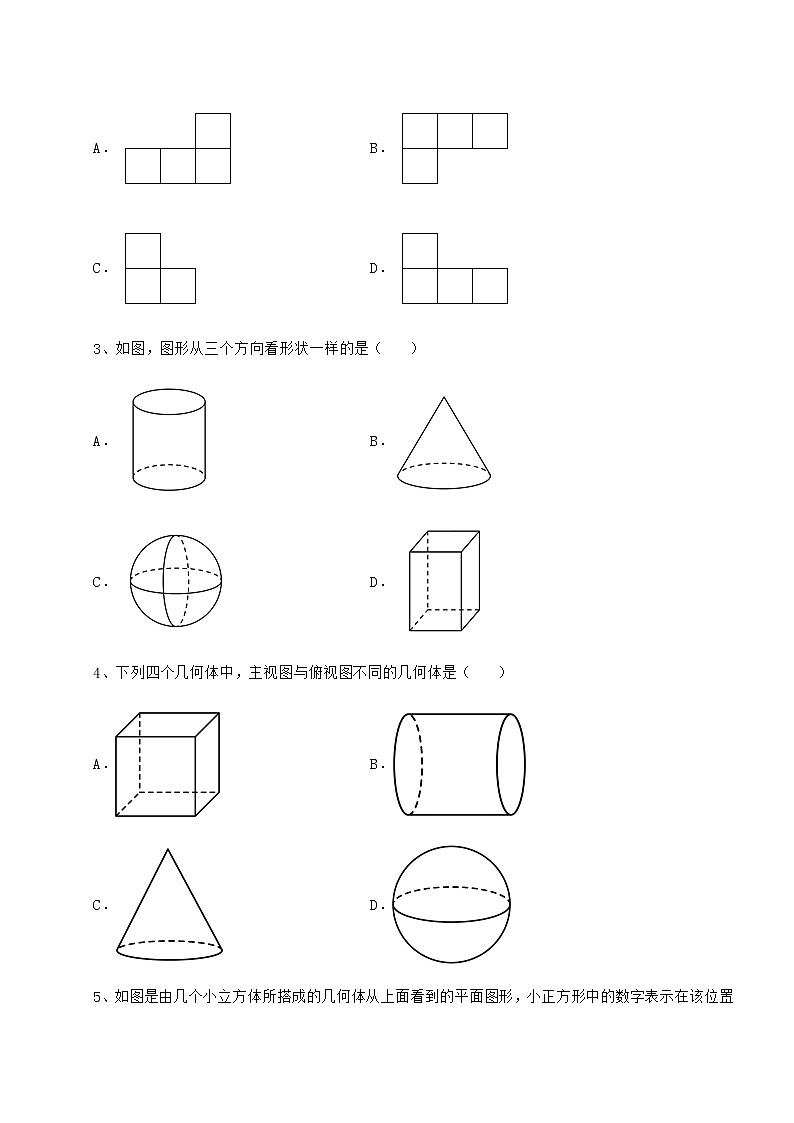

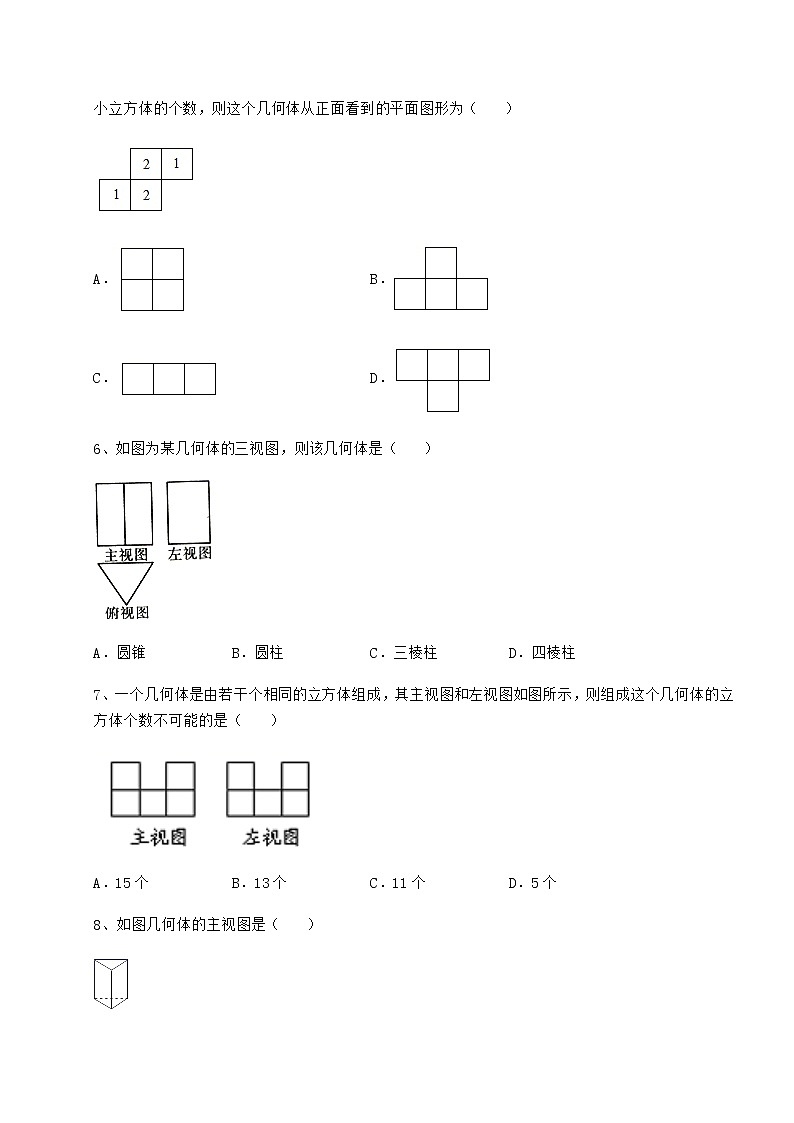

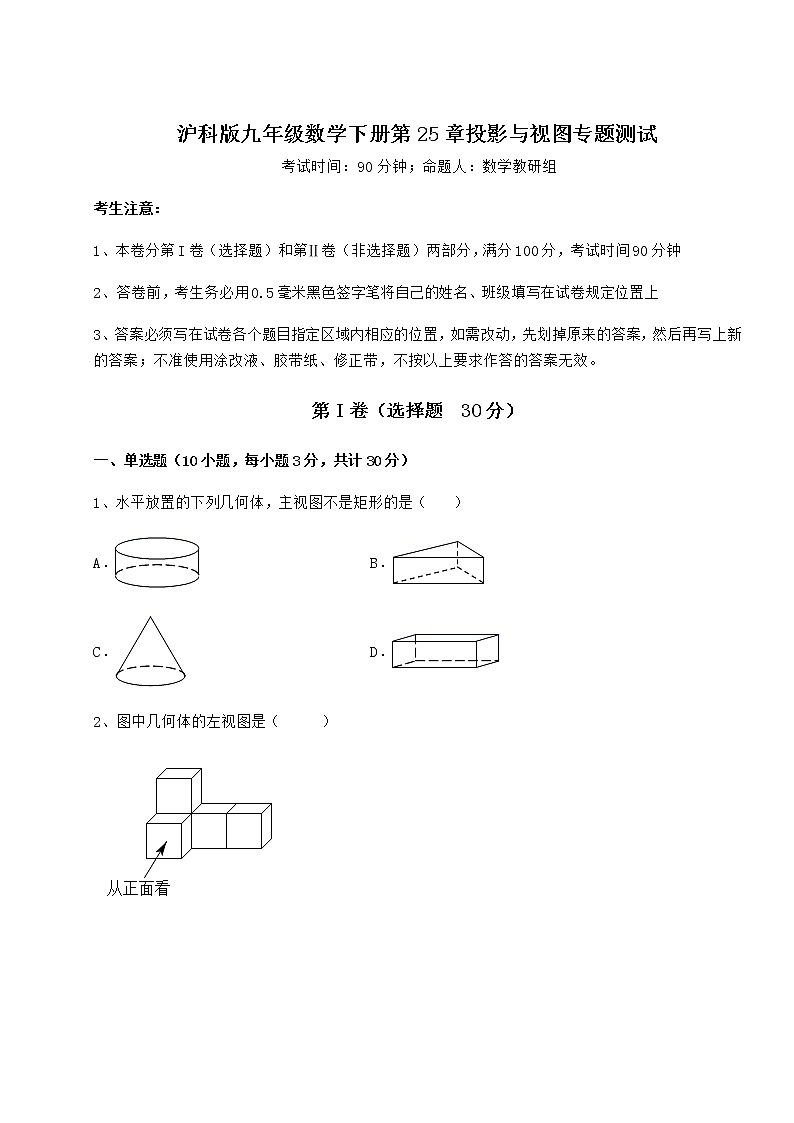

沪科版九年级数学下册第25章投影与视图专题测试 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、水平放置的下列几何体，主视图不是矩形的是（    ）A． B．C． D．2、图中几何体的左视图是（      ）A． B．C． D．3、如图，图形从三个方向看形状一样的是（　　）A．  B． C． D．4、下列四个几何体中，主视图与俯视图不同的几何体是（    ）A． B．C． D．5、如图是由几个小立方体所搭成的几何体从上面看到的平面图形，小正方形中的数字表示在该位置小立方体的个数，则这个几何体从正面看到的平面图形为（    ）A．  B． C．  D．6、如图为某几何体的三视图，则该几何体是（    ）A．圆锥 B．圆柱 C．三棱柱 D．四棱柱7、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（    ）A．15个 B．13个 C．11个 D．5个8、如图几何体的主视图是（    ）A． B． C． D．9、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（　　）A． B．C． D．10、下列立体图形的主视图是（　　）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、一个直九棱柱底面的每条边长都等于3cm，侧边长都等于6cm，则它的侧面面积等于 ___cm2．2、已知某几何体的三视图如图所示，根据图中数据求得该几何体的体积为_____．3、如图是一个几何体的三视图，则这个几何体的表面积为__．4、请在右侧小方格内用阴影表示“从正面观察”得到的平面图形的示意图．_________5、如图是某圆柱体果罐，它的主视图是边长为的正方形，该果罐侧面积为_____．三、解答题（5小题，每小题10分，共计50分）1、如图，是由若干个完全相同的棱长为1的小正方体组成的一个几何体．（1）请画出这个几何体的三视图；（2）该几何体的表面积（含下底面）为        ；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和左视图不变，那么最多可以再添加        个小正方体．2、如图是由若干个完全相同的小正方体堆成的几何体．（1）图中有几个小正方体；（2）画出该几何体的三视图；3、一个几何体由几个大小相同的小立方块搭成，从上面看到的这个几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．请画出从正面和左面看到的这个几何体的形状图．4、如图所示是由6个大小相同的小立方体搭成的几何体．，请你画出它的主视图与左视图．5、根据要求完成下列题目．（1）图中有_____块小正方体．（2）请在方格纸中分别画出它的左视图和俯视图（画出的图都用铅笔涂上阴影）．（3）用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要____个小正方体，最多要____个小正方体． -参考答案-一、单选题1、C【分析】根据从正面看到的图形是主视图，观察图形的主视图是否为矩形，即可判断【详解】解：观察各图形，其中A,B,D的主视图是矩形，C选项的主视图是三角形故C选项符合题题意，故选C【点睛】本题考查了三视图，掌握从正面看到的图形是主视图是解题的关键．2、B【分析】根据左视图是从物体左面看，所得到的图形进行解答即可．【详解】解：图中几何体的左视图是：故选：B．【点睛】本题主要考查了简单组合体的三视图，解题的关键是掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．3、C【分析】根据从上面看得到的图形是俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【详解】解：A．从上面看是一个圆，从正面和从左边看是一个矩形，故本选项不合题意；B．从上面看是一个有圆心的圆，从正面和从左边看是一个等腰三角形，故本选项不合题意；C．从三个方向看形状一样，都是圆形，故本选项符合题意；D．从上面看是一个正方形，从正面和从左边看是一个长方形形，故本选项不合题意．故选：C．【点睛】本题考查了简单几何体的三视图，从上面看到的图形是俯视图，从正面看到的图形是主视图，从左面看到的图形是左视图．4、C【分析】正方体的主视图与俯视图都是正方形，圆柱横着放置时，主视图与俯视图都是长方形，球体的主视图与俯视图都是圆形，只有圆锥的主视图与俯视图不同．【详解】解：A、正方体的主视图与俯视图都是正方形，选项不符合题意；B、圆柱横着放置时，主视图与俯视图都是长方形，选项不符合题意；C、圆锥的主视图与俯视图分别为圆形、三角形，故符合题意；D、球体的主视图与俯视图都是圆形，故不符合题意．故选：C．【点睛】本题考查了简单的几何体的三视图，从不同方向看物体的形状所得到的图形可能不同．5、B【分析】几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右的每列的小立方体的个数为1，2，1，从上往下的每层的小立方体的个数为1，3，即可求解【详解】解：几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右每列的小立方体的个数为1，2，1，从上往下每层的小立方体的个数为1，3，所以这个几何体从正面看到的平面图形为故选：B【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）从正面看：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）从侧面看：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）从上面看：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．6、C【分析】根据三视图判断该几何体即可．【详解】解：根据该几何体的主视图与左视图均是矩形，主视图中还有一条棱，俯视图是三角形可以判断该几何体为三棱柱．故选：C．【点睛】本题考查三视图，解题的关键是理解三视图的定义，属于中考常考题型．7、A【分析】根据主视图和左视图，分别找出每行每列立方体最多的个数，相加即可判断出答案．【详解】综合主视图与左视图，第一行第1列最多有2个，第一行第2列最多有1个，第一行第3列最多有2个；第二行第1列最多有1个，第二行第2列最多有1个，第二行第3列最多有1个；第三行第1列最多有2个，第三行第2列最多有1个，第三行第3列最多有2个，所以最多有（个），不可能有15个．故选：A．【点睛】本题考查三视图，根据题目给出的视图，出每行每列的立方体个数是解题的关键．8、A【分析】根据题意可得：从正面看，主视图是两个长方形，即可求解．【详解】解：从正面看，主视图是两个长方形．故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握几何体的三视图的特征是解题的关键．9、C【分析】左视图是从左边看得到的视图，结合选项即可得出答案．【详解】解：A是俯视图，B、D不是该几何体的三视图，C是左视图．故选：C．【点睛】本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．10、A【分析】主视图是从正面所看到的图形，根据定义和立体图形即可得出选项．【详解】解：主视图是从正面所看到的图形，是：故选：A【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．二、填空题1、162【分析】展开后底面一边长为7cm，求出底面的周长，用底面周长×侧边长计算即可．【详解】解：∵一个直九棱柱底面的每条边长都等于3cm，∴直九棱柱底面的周长为9×3=27cm;侧面积是27×6=162（cm2）．故答案为162．【点睛】本题考查了几何体的侧面积的应用，关键是掌握直棱柱侧面积公式底面周长×侧棱长．2、．【分析】根据给出的几何体的三视图可知几何体是由圆柱体和圆锥体构成，从而根据三视图的特点得知高和底面直径，代入体积公式计算即可．【详解】由三视图可知，几何体是由圆柱体和圆锥体构成，圆柱和圆锥的底面直径均为2，高分别为4和1，∴圆锥和圆柱的底面积为π，故该几何体的体积为：4π+π＝π，故答案为：π．【点睛】本题考查了由三视图判断几何体，该三视图中的数据确定圆锥的底面直径和高是解本题的关键；本题体现了数形结合的数学思想，注意圆锥的高，母线长，底面半径组成直角三角形．3、4π【分析】先判定这个几何体是圆锥，再根据圆锥的特点求出其表面积．【详解】解：根据三视图可得这个几何体是圆锥，底面积＝π×12＝π，侧面积为＝＝3π，则这个几何体的表面积＝π+3π＝4π；故答案为：4π．【点睛】此题主要考查圆锥的表面积，解题的关键是根据三视图的得到几何体是圆锥．4、见解析【分析】按照简单组合体三视图的画法画出相应的图形即可．【详解】解：如图：主视图有3列，从左往右每列小正方数形数目分别为3，1，2【点睛】本题考查简单组合体的三视图，理解视图的意义，掌握视图的画法是得出正确答案的前提．5、【分析】根据圆柱体的主视图为边长为10cm的正方形，得到圆柱的底面直径和高，从而计算侧面积．【详解】解：∵果罐的主视图是边长为10cm的正方形，为圆柱体，∴圆柱体的底面直径和高为10cm，∴侧面积为=，故答案为：．【点睛】本题考查了几何体的三视图，解题的关键是根据三视图得到几何体的相关数据．三、解答题1、（1）见解析；（2）28；（3）2【分析】（1）从正面看得到从左往右3列正方形的个数依次为1，3，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可；（2）有顺序的计算上下面，左右面，前后面的表面积之和即可；（3）根据保持这个几何体的主视图和左视图不变，可知添加小正方体是1列和3列各加1个，依此即可求解．【详解】（1）如图所示：（2）（4×2+6×2+4×2）×（1×1） ＝（8+12+8）×1＝28故答案为：28（3）由分析可知，最多可以再添加2个小正方体，如图，故答案为：2【点睛】此题考查了作图−三视图，用到的知识点为：计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错；三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．2、（1）10；（2）见解析【分析】（1）分别数出每层的小正方体的个数并相加即可；（2）按要求画出三视图即可．【详解】（1）1+3+6=10（个）即图中共有10个小正方体（2）所画的三视图如下：【点睛】本题主要考查了三视图、求几何体的小正方体的个数，要求较好的空间想象能力．3、答案见解析【分析】根据题目条件可知，该几何体从正面看有3列，各列中小正方形的数目分别为2，2和3；从左面看有2列，各列中小正方形的数目分别为3和2；据此可画出图形．【详解】解：从正面看到的该几何体的形状图如下图所示：从左面看到的该几何体的形状图如下图所示：【点睛】本题考查几何体的三视图画法，由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字；左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中小正方形数字中的最大数字．4、主视图与左视图见详解．【分析】根据图示确定几何体的三视图即可得到答案，从正面看有三层，从上往下个数分别为1，1，3个，从左边看由2列，从左往右分别为3,1个小正方形，据此作出主视图和左视图即可．【详解】解：由几何体可知，该几何体的主视图和左视图依次为：【点睛】本题考查了简单几何体的三视图，掌握三视图的视图方位及画法是解题的关键．5、（1）6；（2）见解析；（3）5,7【分析】（1）根据图形知图形的层数及各层的块数，相加即得；（2）根据三视图的画法解答；（3）最少时只能将竖列的两个的最上一个去掉，最多时在两个的最上加一个．【详解】解：由图知，图形共有3层，最下层有3块小正方体，中间一层有2块，最上一层有1块，∴图中共有1+2+3=6块小正方体，故答案为：6；（2）如图：（3）如图，用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要5个，最多需要7个，故答案为：5,7．【点睛】此题考查画小正方体构成的立体图形的三视图，数小正方体的个数，正确掌握立体图形的三视图的画法是解题的关键．
