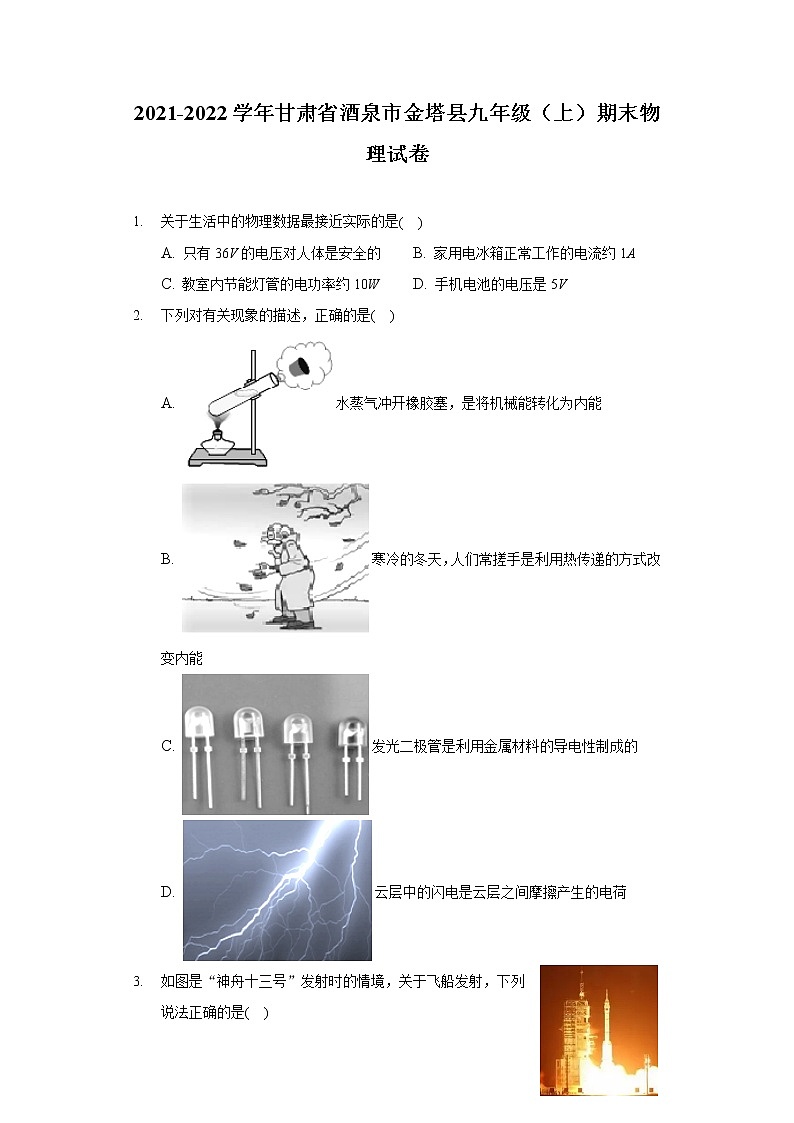

2021-2022学年甘肃省酒泉市金塔县九年级（上）期末物理试卷

1. 关于生活中的物理数据最接近实际的是( )
A. 只有36V的电压对人体是安全的 B. 家用电冰箱正常工作的电流约1A
C. 教室内节能灯管的电功率约 10W D. 手机电池的电压是5V
2. 下列对有关现象的描述，正确的是( )
A. 水蒸气冲开橡胶塞，是将机械能转化为内能
B. 寒冷的冬天，人们常搓手是利用热传递的方式改变内能
C. 发光二极管是利用金属材料的导电性制成的
D. 云层中的闪电是云层之间摩擦产生的电荷
3. 如图是“神舟十三号”发射时的情境，关于飞船发射，下列说法正确的是( )


A. 火箭在发射升空的过程中，机械能守恒
B. 发射火箭用液体氢作燃料是因为氢的密度小
C. 返回舱返回时，返回舱与大气层摩擦做功将外壳烧黑
D. 燃料燃烧过程中，将燃料的化学能直接转化成机械能
4. 关于物体的温度、热量、内能的说法，正确的是( )
A. 物体的温度越高，所含的热量越多
B. 虽然冰的温度很低，还是有内能的
C. 物体的内能越大，热量越多
D. 寒冷冬天格外冷，冻得人都没有温度了
5. 对于我们所学的电学知识，下列说法正确的是( )
A. 电风扇工作时只将电能转化为机械能
B. 通过导体的电流跟电压成正比
C. 某一盏路灯坏了，其他灯还能照常工作表明它们是并联的
D. 电流的方向是从电源的负极经过导线、用电器到电源的正极
6. 如图甲是一种键盘清洁器，工作状态有两个开关控制，开关S1只控制小灯泡，开关S2只控制电动机，图乙中所示的四个电路，能实现上述控制的是( )

A. B. C. D.
7. “珍爱生命，注意安全”学生生活中安全用电常识，下列说法正确的是( )
A. 家庭电路中的空气开关跳闸了，一定是发生了短路
B. 有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
C. 用电器着火时，先用水把火浇灭，再切断电源
D. 用测电笔检查电路时，手不能接触笔尾金属体
8. 如图所示，当变阻器的滑片向右移动时( )


A. 电压表示数变大，电流表的示数变小
B. 电压表示数不变，电流表的示数变小
C. 电压表示数变小，电流表的示数变小
D. 电压表示数变大，电流表的示数变大
9. 如图所示，定值电阻R和小灯泡L的I−U关系图象，将电阻和小灯泡串联接到电路中，闭合开关，电流表的示数为0.4A，下列计算正确的是( )

A. 电源电压6V B. 定值电阻R的消耗的功率为0.8W
C. 灯丝的电阻5Ω D. 灯泡L的电功率为0.8W
10. 疫情期间，学校为保障师生安全，每天都要消杀，同学们都能闻到消毒液的味道这是______现象，此现象说明______。温度越高，这种运动越______。
11. 电动汽车具有节能、环保等特点，启动时只要将钥匙插入锁孔并顺时针旋转一下，轿车就通电了，但不会行驶，车钥匙其实就是一个______，给轿车充电时，电瓶相当于______(选填“电源”、“用电器”和“开关”)。轿车的头灯标有“24V 9W”字样，则灯泡正常发光时电阻是______，轿车电源电压36V，为使该灯泡正常发光应该______一个______Ω的电阻，此时电阻消耗的电功率是______ W。
12. 天然气是一种清洁能源，我市部分公交车和出租车开始使用天然气代替柴油或汽油，天然气燃烧时将______能转化为______，已知天然气的热值为7.0×107J/m3，某出租车一天消耗8L天然气所释放的热量为______(假定天然气完全燃烧)。
13. 当导体中有电流通过时，导体会发热，这是电流的______效应，1分钟内通过导体横截面的电荷量是24库，通过导体的电流是______，若导体的电阻是10Ω，导体两端的电压是______，给导体两端加8V电压时，导体的电阻是______。
14. 物业工作人员来李明家收电费，他观察到李明家电能表的情况如图所示。然后从记录本上查出上月电能表的示数是811.6kW⋅h.若按0.5元/(kW⋅h)计费，李明家本月应缴电费______元；当李明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡消耗的电能是______J，其功率为______W；若家中已有200W的电视机一台，700W的电饭锅一只，则李明家的电路上最多可接“220V 40W”的电灯______盏。
15. 家庭电路中的元件如图，根据安全用电的原则把图中元件正确连接起来。








16. 在如图所示的甲、乙、丙、丁中，能够说明分子间存在引力的是图______；说明分子在永不停息做无规则运动的是图______；有能量转化的是图______，将______能转化为______能，图中表示的电阻是______。


17. 根据如图实物图，在图上画出对应的电路图








18. 如图，某实验小组在“探究物体动能跟哪些因素有关”实验中，让小球从同一斜面某处由静止释放，撞击同一水平面上的同一木块，木块移动一段距离后静止。
(1)实验中，探究的动能是指______(选择项)，其动能大小通过______来反映。
A.小球在斜面上的的动能
B.小球在水平面的动能
C.木块的动能
(2)由图中的______两次实验，可以看出高度h越高，钢球运动到水平面时速度越大，木块被撞得越远，这反映出物体的动能与物体的______有关。
(3)小组同学做完甲、乙实验后，在做丙实验时木块被撞滑出木板，需要重做实验，应该______才能完成实验。
(4)若水平面光滑，则______(选填“能”、“不能”)完成本实验。
19. 在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
请完成以下实验问题：

(1)连接电路时开关应断开，避免因______烧坏电源。
(2)请你用笔画线代替导线，将图1中的实物电路连接完整。
(3)闭合开关前，图1中滑动变阻器的滑片P应位于______(选填“A”或“B”)端。
(4)按电路图连接完电路后，闭合开关快速试触的瞬间，电流表和电压表出现了如图2所示的情况，经检查，所有仪器、元件完好。请分析出现以上现象的可能原因(两表各写一条)。
①电流表：______。
②电压表：______。
(5)当______表的示数为2.5V时，另一表示数0.24A，则小灯泡正常发光的电功率为______ W。
20. 同学们发现，普通白炽灯泡用久了没有刚买回来时发光亮，请用学过的知识解释其原因。
21. 小波的妈妈买了一台全自动豆浆机。下表是这个豆浆机的主要技术参数。如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸。图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P−t”图象。请解答下列问题：

型号
SYL−624
额定电压
220V
频率
50Hz
电动机功率
120W
加热功率
1210W
容量
1000mL
(1)豆浆机正常加热时的电流是多少？
(2)豆浆机正常加热时电热管的电阻是多少？
(3)豆浆机正常工作做一次豆浆，总共消耗的电能是多少？








22. 如图甲所示是一款加热杯，可以通过控制开关实现高、中、低三挡加热，其简化电路图如图乙所示。R1、R2、R3均为电热丝，已知R1=77Ω。加热杯的部分参数如表。
求：(1)S接1时电热杯处于______挡。
(2)R2、R3的阻值是多少？
(3)加热杯的低温挡功率是多少？
(4)若不计热量损失，加热杯使用高温挡加热，使1L水从12℃升高到100℃，需要工作多长时间？
额定电压
220V
高温挡功率
2200W
中温挡功率
880W
低温挡功率









答案和解析

1.【答案】B

【解析】解：A、经验证明，不高于36V的电压对人体是安全的，故A错误；
B、家用电冰箱正常工作的电流约1A，符合实际，故B正确；
C、教室内节能灯管的电功率约40W，故C错误；
D、手机电池的电压约是3.7V，适配器的输出电压约为5V，故D错误。
故选：B。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。

2.【答案】D

【解析】解：A、水蒸气冲开橡胶塞，水蒸气对外做功，将内能转化为机械能，故A错误；
B、寒冷的冬天，人们双手摩擦时，双手克服摩擦做功，机械能转化为手的内能，此过程是通过做功的方式改变手的内能，故B错误；
C、发光二极管是利用半导体材料的单向导电性制成的，故C错误；
D、闪电是云层之间摩擦产生的电荷，带有正电荷的云层，与带有负电荷的云层，相接处，发生的综合闪电反应，故D正确。
故选：D。
(1)做功和热传递都可以改变物体的内能；
(2)根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体；
(3)闪电是云层静电积累到一定量以后的放电现象。
本题考查了能量的转化、做功改变物体的内能、内燃机的工作过程等，重点考查物理规律在生产生活中的应用，要求学生能准确的用所学理论解释相关现象。

3.【答案】C

【解析】解：A、火箭在发射升空的过程中，质量不变、速度增大，动能增大；高度增大，势能增大，所以机械能增大，故A错误；
B、氢的热值高，相同质量的氢与其它燃料相比，完全燃烧放出的热量多，所以发射火箭用液体氢作燃料，故B错误；
C、返回舱返回时，返回舱与大气层摩擦做功，内能增大、温度升高，将外壳烧黑，故C正确；
D、燃料燃烧过程中，将燃料的化学能转化为内能，故D错误。
故选：C。
(1)根据火箭升空时的能量转化可做出判断；
(2)氢的热值高是常被用作火箭燃料的原因；
(3)做功可改变物体的内能；
(4)燃料燃烧过程中，将燃料的化学能转化为内能。
本题主要考查了对火箭发射时机械能的变化、热值的理解、做功改变内能的认识等，难度不大。

4.【答案】B

【解析】解：
A、热量是一个过程量，不能说“某物体含有或具有多少热量”，故A错误；
B、冰的虽然温度很低，但也具有内能，故B正确；
C、热量是过程量，不能说物体的内能越大，它的热量就越多，故C错误；
D、温度指物体的冷热程度，任何物体都有温度。故D错误。
故选：B。
(1)热量是物体通过热传递方式改变内能的多少，是一个过程量；
(2)任何物体都有内能；
(3)热量是过程量；
(4)温度指物体的冷热程度，任何物体都有一定的温度。
本题主要考查学生对内能、温度、热传递的理解，是中考的热点，热学的难点。要特别注意：温度升高，内能一定增加；但是，内能增加，温度不一定升高。

5.【答案】C

【解析】解：A、电风扇工作时，消耗掉了电能，得到了机械能，同时还会产生少量的内能，因此是将电能转化为机械能和内能；故A错误；
B、只有在电阻一定时，通过导体的电流才与导体两端的电压成正比，故B错误；
C、因为并联电路中，各用电器互不影响，所以某一盏路灯坏了，其他灯还能照常工作表明它们是并联的，故C正确；
D、在电源外部，电流总是从电源的正极出发，经用电器回到负极，故D错误。
故选：C。
(1)能量转化的过程中，一般是将消耗掉的能量转化为得到的能量；
(2)在电阻一定时，通过导体的电流与导体两端的电压成正比；
(3)串联电路中各用电器相互影响，并联电路中，各用电器互不影响；
(4)在电源外部，电流从电源的正极到负极。
本题综合考查了能量的转化、欧姆定律的理解、串并联电路的识别、电流方向等问题，考查内容较多，难度一般。

6.【答案】A

【解析】解：
A.由电路图可知，开关S2为总开关，控制小灯泡和电动机，开关S1只控制灯泡，故A不符合题意；
B.由电路图可知，开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，故B不符合题意；
C.由电路图可知，开关S1只控制小灯泡，开关S2只控制吸尘用的电动机，二者互不影响，故C符合题意；
D.由电路图可知，开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，故D不符合题意。
故选：A。
由题意可知，开关S1只控制小灯泡，开关S2只控制电动机，说明小灯泡L和电动机M并联，且各由一个开关控制，据此进行解答。
本题考查了串并联电路的设计，根据题意得出灯泡和电动机的连接方式以及开关的位置是关键。

7.【答案】B

【解析】解：A、家庭电路中的空气开关跳闸了，可能是发生了短路，也可能是电路的总功率过大，故A错误；
B、有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连，再通过三孔插座与地线相连，可防止因外壳漏电而触电，故B正确；
C、家用电器发生火灾时，要先断开电源开关，才能灭火，否则会发生触电，故C错误；
D、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故D错误。
故选：B。
(1)电路中电流过大的原因有两个：一是短路；二是接入电路中用电器的总功率过大；
(2)带有金属外壳的用电器，必须使用三脚插头，其中较长的脚是接地的；
(3)发现有人触电或检修电路或电器失火时，首先切断电源，再实行救援措施或维修；
(4)使用测电笔辨别火线时，有一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的。使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故。
本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体。以及电路中电流过大的原因--短路或用电器总功率过大。

8.【答案】A

【解析】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压，
当变阻器的滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，
由I=UR可知，电路中的电流变小，即电流表的示数变小，故D错误；
由U=IR可知，灯泡两端的电压变小，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压变大，即电压表V的示数变大，故A正确，BC错误。
故选：A。
由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，要注意电压表示数的变化不能根据欧姆定律直接判断时，应利用串联电路的电压特点和欧姆定律进行解答。

9.【答案】B

【解析】解：将电阻和小灯泡串联接到电路中，闭合开关，电流表的示数为0.4A，从图中可知定值电阻和小灯泡两端的电压分别为2V和1V。
A、根据串联电路的电压特点可知电源电压为U=UR+UL=2V+1V=3V，故A错误；
B、定值电阻R的消耗的功率PR=URI=2V×0.4A=0.8W，故B正确；
C、根据欧姆定律可知此时灯丝的电阻RL=ULI=1V0.4A=2.5Ω，故C错误；
D、灯泡L的电功率PL=ULI=1V×0.4A=0.4W，故D错误。
故选：B。
将电阻和小灯泡串联接到电路中，闭合开关，电流表的示数为0.4A，从图中可知定值电阻和小灯泡两端的电压。
A、根据串联电路的电压特点可知电源电压；
B、根据P=UI得出定值电阻R的消耗的功率；
C、根据欧姆定律可知此时灯丝的电阻；
D、根据P=UI得出灯泡L的电功率。
本题考查欧姆定律的应用、串联电路的特点和电功率的计算，关键是从图中得出有用信息。

10.【答案】扩散  分子在不停息做无规则运动  剧烈

【解析】解：消毒杀菌过后，同学们都闻得到消毒液的味道，是消毒液分子发生的扩散现象，说明分子在不停息做无规则运动，温度越高，这种运动越剧烈。
故答案为：扩散；分子在不停息做无规则运动；剧烈。
一切物质的分子都在永不停息地做无规则运动，且温度越高，分子运动越快。
此题考查的是扩散现象及其影响因素，是热现象重要规律的考查，难度不大。

11.【答案】开关  用电器  64Ω串联  324.5

【解析】解：
(1)电动轿车钥匙插入锁孔并顺时针旋转一下，车子就通电了，故这车钥匙其实就是一个开关；电瓶充电时是将电能转化为化学能，此时电瓶相当于用电器。
(2)根据P=U2R可知灯泡正常发光时的电阻RL=UL2PL=(24V)29W=64Ω；
轿车电源电压36V，大于灯的额定电压，为使该灯泡正常发光应该串联一个的电阻，
此时电阻两端的电压为UR=U−UL=36V−24V=12V，根据P=UI可知电路电流为I=PLUL=9W24V=0.375A，
根据欧姆定律可知串联电阻的阻值为R=URI=12V0.375A=32Ω，
此时电阻消耗的电功率为PR=URI=12V×0.375A=4.5W。
故答案为：开关；用电器；64Ω；串联；32；4.5。
(1)开关在串联电路中，能起到控制电路中电流通断的作用；给电池充电的过程，消耗电能，获得化学能。
(2)根据P=U2R可知灯泡正常发光时的电阻；轿车电源电压36V，为使该灯泡正常发光应该串联一个的电阻，根据串联分压特点可知此时电阻所分电压，根据P=UI可知电路电流，根据欧姆定律可知电阻阻值，根据P=UI可知此时电阻消耗的电功率。
本题考查电路组成、欧姆定律的应用和电功率的计算，关键是知道串联电路的电流、电压规律，难度不大。

12.【答案】化学  内能  5.6×105J

【解析】解：燃料属于化合物，本身具有化学能，因此天然气燃烧时将化学能转化为内能；
已知消耗天然气的体积为：V=8L=8dm3=8×10−3m3，
则天然气完全燃烧释放的热量为：。
故答案为：化学；内能；5.6×105J。
燃料燃烧过程会将化学能转化为内能；
利用可求出天然气完全燃烧释放的热量。
本题考查了能量的转化的理解和对热值及其计算公式的应用，属于基础题，难度不大。

13.【答案】热  0.4A4V10Ω

【解析】解：当导体中有电流通过时，导体会发热，这是电流的热效应；
1分钟内通过导体横截面的电荷量是24库，通过导体的电流：
I=Qt=24C60s=0.4A，
根据欧姆定律可得导体两端的电压：U=IR=0.4A×10Ω=4V，
电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以给导体两端加8V电压时，导体的电阻仍为10Ω不变。
故答案为：热效应；0.4A；4V；10Ω。
当导体中有电流通过时，导体会发热，这是电流的热效应；
已知通过导体横截面的电荷量和通电时间，根据电流的定义式求出通过导体的电流；根据U=IR求出导体两端的电压；
电阻是导体本身的一种性质，与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关。
本题考查了电流的定义式和欧姆定律的应用，关键是知道导体的电阻与两端的电压和通过的电流无关。

14.【答案】60 7200 40 5

【解析】解：
(1)电能表示数为931.6KW⋅h，而上月电能表示数是811.6KW⋅h，故本月用电931.6−811.6=120KW⋅h.按0.5元/(kW⋅h)计费，应缴电费120×0.5=60元。
(2)转盘是消耗1KW⋅h电能转动2500转，3min内转盘转5圈，
耗电为W=52500×1KW⋅h=0.002KW⋅h=0.002×3.6×106J=7200J。
则此电灯泡电功率为P=Wt=7200J3×60s=40W。
(3)此电能表允许同时使用用电器的最大功率为1100W，故还可以同时使用的用电器为1100W−700W−200W=200W。
而一盏灯泡功率为40W，故还可以同时使用200÷40=5盏。
故本题的答案为：60；7200；40；5
(1)电能表参数：KW⋅h及下面的数字--表示至目前为止消耗的电能，即从电能表开始使用到现在用了多少KW⋅h的电；转盘和最下面的2500R/KW⋅h--表示的是消耗1KW⋅h的电能，转盘转动2500转；220V 5A 50Hz--表示此电能表是使用在220V 50Hz的家庭电路中，允许通过的最大电流是5A，即允许同时使用的用电器电功率为P=220V×5A=1100W。
(2)灯泡“220V 40W”表示此灯泡额定电压为220V，额定电功率为40W。
有电能表的电功率计算，要注意单位。电功率用KW做单位，时间用h做单位时，算出的电功单位是KW⋅h；电功率用W做单位，时间用s做单位时，算出的电功单位是J.换算关系是1KW⋅h=3.6×106J。

15.【答案】解：(1)两电灯在家庭电路中并联才能正常工作，开关要接在火线与灯之间；
(2)两孔插座的接法：左孔接零线、右孔接火线，如图所示：


【解析】(1)家庭电路中的电灯是并联，一个开关控制两个电灯，则开关在干路上，且开关连在火线与电灯之间；
(2)两孔插座的接法：左孔接零线、右孔接火线。
本题考查了灯与开关、两孔插座的连接方法，属于基础题目。

16.【答案】乙  丙  甲  内  机械能  2021Ω

【解析】解：图乙两表面光滑的铅块粘在一起，下面挂上钩码也不会分开，说明分子间有引力；
图丙抽去中间的玻璃板，上方的瓶子也变红棕色，说明分子在永不停息地做无规则运动；
图甲是内燃机的做功冲程，内能转化为机械能；
图丁为变阻箱，读数为：2×1000Ω+2×10Ω+1×1Ω=2021Ω。
故答案为：乙；丙；甲；内能；机械能；2021Ω。
(1)在做功冲程中，两个气门都关闭，燃气推动活塞向下运动，内能转化为机械能；
(2)分子间存在相互作用的引力和斥力；
(3)分子都在永不停息地做无规则运动；
(4)变阻箱上电阻的读数为：三角标志所对的数字乘以下面的倍数，然后把他们相加。
本题考查了分子间的作用力、能量的转化、分子的运动及变阻器，是一道综合题，难度不大。

17.【答案】解：由实物图知，两灯并联，开关S和电流表A2在干路上，电流表A1在L1支路上，电路图如图所示：
。

【解析】根据实物图分析电路的连接情况，再画出对应的电路图。
本题考查根据实物图画电路图，正确分析电路的连接方式以及电流表的位置是关键。

18.【答案】B 木块B移动的距离  甲、乙  速度  将丙图的高度减小为h，再将丙图与乙图比较得出动能与质量的关系或更换长木板  不能

【解析】解：(1)小球下落到水平面时因为具有动能才能撞击木块，实验中，探究的动能是指小球在水平面的动能，故选B；
小球动能大小不能直接测量，而是通过小球推动木块B在水平面上移动的距离来反映，这采用了转换法；
(2)实验中让同一钢球从不同的高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越大，把木块推得越远，则钢球对木块做的功多，钢球的动能大，说明了物体的动能与物体的速度有关，图甲、乙符合题意；
(3)小组同学做完甲、乙实验后，在做丙实验时木块被撞滑出木板，说明丙图中小球的动能太大，可以将丙图的高度减小为h，再将丙图与乙图比较得出动能与质量的关系或更换长木板；
(4)若水平面光滑，由牛顿第一定律，木块被撞击后将做匀速直线运动，不能通过木块移动的距离来判定动能的大小，不能完成本实验。
故答案为：(1)B；木块B移动的距离；(2)甲、乙；速度；(3)将丙图的高度减小为h，再将丙图与乙图比较得出动能与质量的关系或更换长木板；(4)不能。
(1)根据实验目的确定研究对象；当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来。这种研究物理问题的方法叫转换法。小球动能的大小不能直接用眼睛观察，而是通过观察小球推动木块所做的功的大小来反映，小球推动木块越远，做功越多，小球具有的动能越大；
(2)(3)动能大小的影响因素：质量和速度。质量一定时，速度越大，动能越大；速度一定时，质量越大，动能越大。对照图示，结合控制变量法可得出结论；
(4)根据牛顿第一定律分析。
本题“探究物体的动能跟哪些因素有关”的实验，考查转换法和控制变量法及牛顿第一定律的运用。

19.【答案】短路  A 电流表的正负接线柱接反  电压表量程选择太小  电压表  0.6

【解析】解：(1)连接电路时开关应断开，避免因短路烧坏电源；
(2)小灯泡额定电压为2.5V、电阻约为10Ω，根据欧姆定律可知小灯泡的额定电流为I=UR=2.5V10Ω=0.25A，则电流表选择小量程与灯泡串联，如图：

(3)闭合开关前，为保护电路，滑动变阻器的滑片P应位于阻值最大处，即A端；
(4)①电流表的指针反偏，则电流表的正负接线柱接反；
②电压表的指针满偏，则电压表量程选择太小；
(5)当电压表的示数为2.5V时，另一表示数0.24A，则小灯泡正常发光的电功率为P=ULIL=2.5V×0.24A=0.6W。
故答案为：(1)短路；
(2)如图；
(3)A；
(4)①电流表的正负接线柱接反；
②电压表量程选择太小；
(5)电压表；0.6。
(1)连接电路时开关应断开，避免因短路烧坏电源；
(2)小灯泡额定电压为2.5V、电阻约为10Ω，根据欧姆定律可知小灯泡的额定电流，确定电流表的路程，电流表与灯泡串联；
(3)闭合开关前，为保护电路，滑动变阻器的滑片P应位于阻值最大处；
(4)①电流表的指针反偏，则电流表的正负接线柱接反；
②电压表的指针满偏，则电压表量程选择太小；
(5)当电压表的示数为2.5V时，另一表示数0.24A，根据P=UI得出小灯泡正常发光的电功率。
本题为测定“小灯泡电功率”的实验，考查注意事项、电路连接、功率计算等知识。

20.【答案】答：
因电灯工作时温度特别高，所以需要选择熔点较高的钨丝做灯丝，灯丝在高温下会发生升华现象变成气态钨，因此用过一段时间后灯丝变细，在灯丝的长度、材料等不变的情况下，灯丝的横截面积越小，其电阻会越大，而家庭电路的电压不变，所以由P=U2R可知，灯泡的实际功率变小，灯泡发光变暗。

【解析】物质吸收热量由固态直接变成气态的现象叫升华；导体电阻的影响因素：导体的长度、横截面积、材料；灯的亮度由灯的实际功率决定，根据P=U2R判断灯泡实际功率的变化，从而确定灯泡亮暗的变化。
此题考查了生活中的升华现象、影响电阻大小的因素、功率公式的应用等物理学知识，需要联系物态变化和电学知识才能解答；关键还要明确灯泡的亮度取决于灯的实际功率。

21.【答案】解：(1)由表格中数据知，豆浆机正常加热时的功率P1=1210W，
由P=UI可得，豆浆机正常加热时的电流：
I=P1U=1210W220V=5.5A；
(2)由I=UR可得，豆浆机正常加热时电热管的电阻：
R=UI=220V5.5A=40Ω；
(3)由表格数据可知，电动机的功率P2=120W，
由乙图可知，加热时间t1=9min=540s，电动机工作时间t2=2min=120s，
由P=Wt可得，加热时消耗的电能：
W1=P1t1=1210W×540s=6.534×105J，
电动机工作时消耗的电能：
W2=P2t2=120W×120s=1.44×104J，
则豆浆机正常工作做一次豆浆总共消耗的电能：
W=W1+W2=6.534×105J+1.44×104J=6.678×105J。
答：(1)豆浆机正常加热时的电流是5.5A；
(2)豆浆机正常加热时电热管的电阻是40Ω；
(3)豆浆机正常工作做一次豆浆，总共消耗的电能是6.678×105J。

【解析】(1)豆浆机正常加热时的功率和额定功率相等，根据P=UI求出电流；
(2)根据欧姆定律求出豆浆机正常加热时电热管的电阻；
(3)由乙图可知加热时间和电动机工作的时间，根据W=Pt求出各自消耗的电能，两者之和即为豆浆机正常工作做一次豆浆总共消耗的电能。
本题考查了电功率公式和欧姆定律，电功公式的灵活应用，关键是从乙图中读出加热时间和电动机工作的时间。

22.【答案】低温

【解析】接：(1)(2)(3)由图可知，当S接1时，R1、R3串联，当S接2时，R2、R3串联，当S接3时，电路中只有R3工作；
根据串联电路特点可知，电阻串联后的总电阻大于任一串联导体的电阻，由P=U2R可知，当S接3时，电路中只有R3工作，此时电路中的电阻最小，电功率最大，为高温挡；
由P=U2R可知，电热丝R3的阻值：；
当S接1时，R1、R3串联，此时的电功率：，故此时为低温挡；
则当S接2时，R2、R3串联，此时为中温挡，由P=U2R可知，此时的总电阻：；
电热丝R2的阻值：R2=R−R3=55Ω−22Ω=33Ω；
(4)由ρ=mV可知，1L水的质量：m=ρV=1.0×103kg/m3×1×10−3m3=1kg；
水吸收的热量：；
不计热损失，消耗的电能；
由P=Wt可知，需要工作的时间：。
答：(1)S接1时电热杯处于低温档.
(2)R2的阻值为33Ω；R3的阻值为22Ω；
(3)加热杯的低温挡功率是489W
(4)若不计热量损失，加热杯使用高温挡加热，使1L水从12℃升高到100℃，需要工作的时间为168s。
(1)(2)(3)由图可知，当S接1时，R1、R3串联，当S接2时，R2、R3串联，当S接3时，电路中只有R3工作；
根据串联电路特点可知，电阻串联后的总电阻大于任一串联导体的电阻，由P=U2R可知，当S接3时，电路中只有R3工作，此时电路中的电阻最小，电功率最大，为高温挡，由此可计算出R3的阻值；
当S接1时，R1、R3串联，由P=U2R可计算出此时的电功率，根据表格数据可知电热杯处于什么挡；
根据以上分析可知，当S接2时，电热杯处于什么挡，由P=U2R可计算出此时的总电阻，根据串联电路的电阻特点即可知道R2的阻值；
(4)利用密度公式计算出1L水的质量，利用计算出水吸收的热量，不计热损失，消耗的电能，利用P=Wt计算出需要工作的时间。
本题考查了串联电路的特点和电功率公式的灵活应用，分清加热杯处于不同挡位时电路的连接方式是关键。
