2021-2022学年湖南省衡阳市石鼓区九年级（上）期末物理试卷

这是一份2021-2022学年湖南省衡阳市石鼓区九年级（上）期末物理试卷，共28页。

2021-2022学年湖南省衡阳市石鼓区九年级（上）期末物理试卷

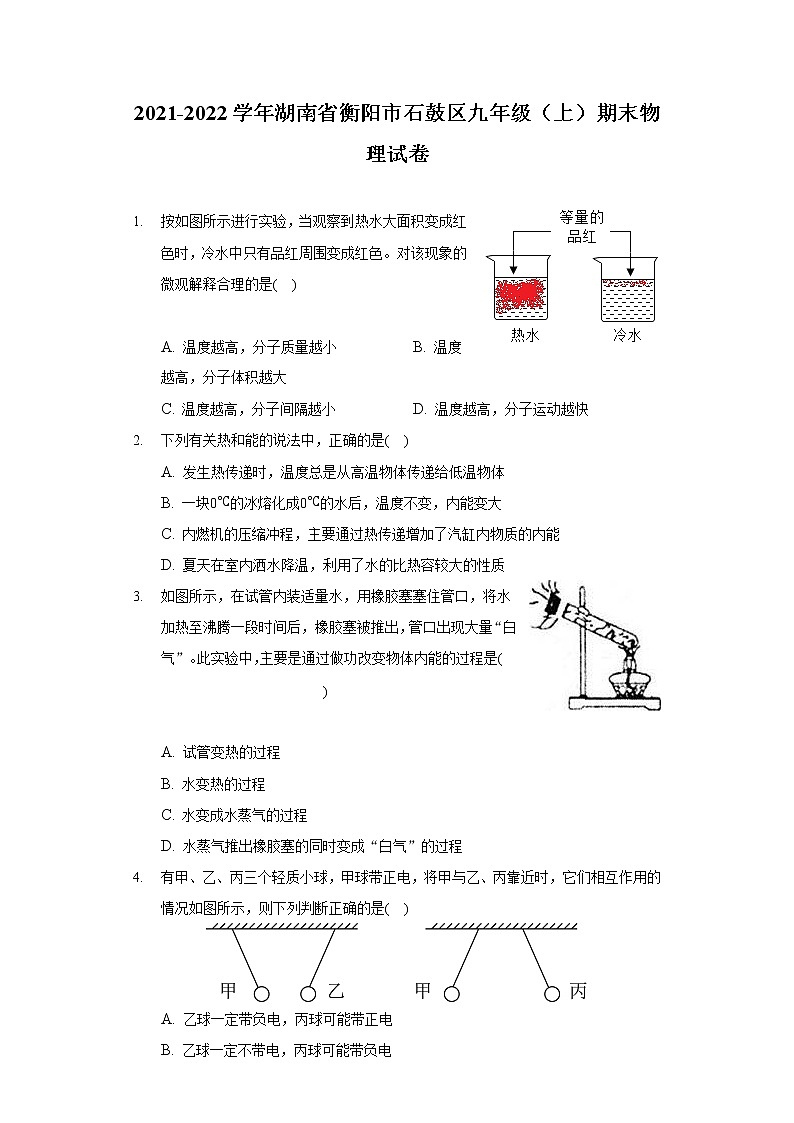

1. 按如图所示进行实验，当观察到热水大面积变成红色时，冷水中只有品红周围变成红色。对该现象的微观解释合理的是( )

A. 温度越高，分子质量越小 B. 温度越高，分子体积越大
C. 温度越高，分子间隔越小 D. 温度越高，分子运动越快
2. 下列有关热和能的说法中，正确的是( )
A. 发生热传递时，温度总是从高温物体传递给低温物体
B. 一块0℃的冰熔化成0℃的水后，温度不变，内能变大
C. 内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D. 夏天在室内洒水降温，利用了水的比热容较大的性质
3. 如图所示，在试管内装适量水，用橡胶塞塞住管口，将水加热至沸腾一段时间后，橡胶塞被推出，管口出现大量“白气”。此实验中，主要是通过做功改变物体内能的过程是( )

A. 试管变热的过程
B. 水变热的过程
C. 水变成水蒸气的过程
D. 水蒸气推出橡胶塞的同时变成“白气”的过程
4. 有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示，则下列判断正确的是( )
A. 乙球一定带负电，丙球可能带正电
B. 乙球一定不带电，丙球可能带负电
C. 乙球可能带负电，丙球一定带正电
D. 乙球可能不带电，丙球一定带负电

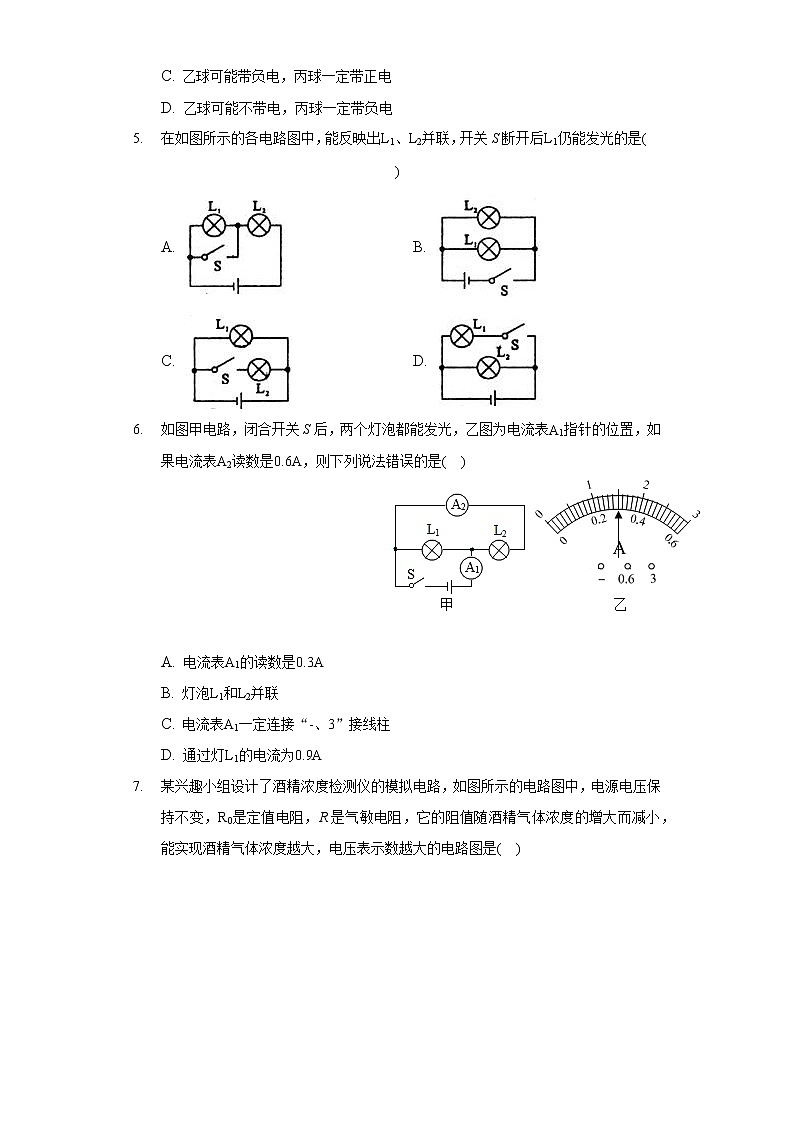

5. 在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是( )
A. B.
C. D.
6. 如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是( )

A. 电流表A1的读数是0.3A
B. 灯泡L1和L2并联
C. 电流表A1一定连接“-、3”接线柱
D. 通过灯L1的电流为0.9A

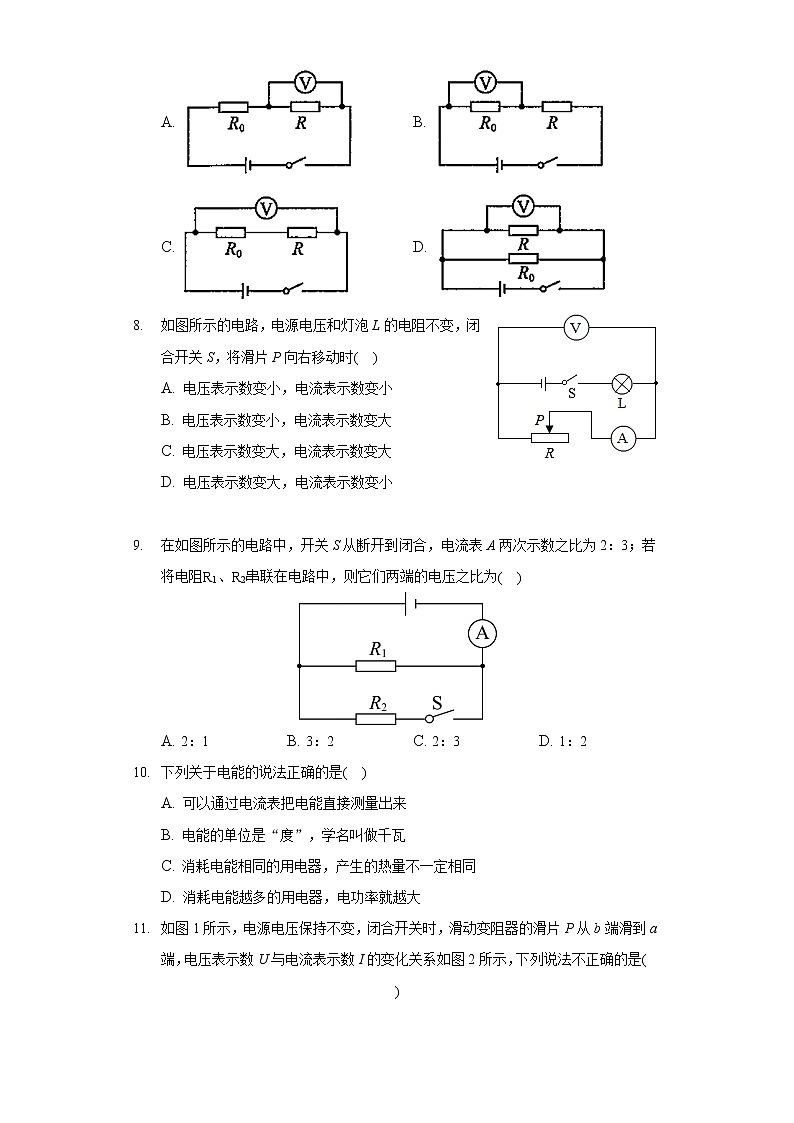

7. 某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变，R0是定值电阻，R是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是( )
A. B.
C. D.
8. 如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时( )
A. 电压表示数变小，电流表示数变小
B. 电压表示数变小，电流表示数变大
C. 电压表示数变大，电流表示数变大
D. 电压表示数变大，电流表示数变小


9. 在如图所示的电路中，开关S从断开到闭合，电流表A两次示数之比为2：3；若将电阻R1、R2串联在电路中，则它们两端的电压之比为( )
A. 2：1 B. 3：2 C. 2：3 D. 1：2
10. 下列关于电能的说法正确的是( )
A. 可以通过电流表把电能直接测量出来
B. 电能的单位是“度”，学名叫做千瓦
C. 消耗电能相同的用电器，产生的热量不一定相同
D. 消耗电能越多的用电器，电功率就越大
11. 如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法不正确的是( )

A. 电源电压是9V
B. 定值电阻R的阻值是6Ω
C. 滑动变阻器的阻值范围是0−18Ω
D. 若电压表的示数为3.6V时，则电路的总功率为5.4W
12. 小明家的家庭电路简化后如图所示，由该电路可知( )

A. a是零线，b是火线
B. 灯泡L与插座Q是串联电路
C. 台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的
D. c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患
13. 下列说法正确的是( )
A. 冰是一种晶体，它在熔化过程中温度和内能都不变
B. 汽油机在压缩冲程中，将机械能转化为内能
C. “端午佳节，粽叶飘香”，人们闻到粽子的香味是扩散现象
D. 冬天“搓手取暖”和“烤火”都是通过热传递的方式增加手的内能
14. 关于安全用电，下列说法正确的有( )
A. 检修电路前切断电源
B. 在电线上晾晒衣服
C. 空气开关跳闸后，可立即合上
D. 使用试电笔辨别零线和火线时，手应接触笔尾金属体
15. 如图所示电路，电源电压不变，闭合开关S，灯泡L发光。向左移动滑动变阻器的滑片P，发生的变化是( )
A. 电流表示数变大 B. 电压表示数变大
C. 电路的总功率变小 D. 灯泡变亮
16. 图为常温下一些物质的导电性能，从左到右导电性能越来越强，绝缘性能越来越弱．结合影响电阻大小的其他因素，可知下列说法中正确的是( )

A. 常温下粗铁丝的电阻比细铜丝的电阻大
B. 当导体中没有电流通过时，导体的电阻为零
C. 常温下横截面积相同的铁丝，长的比短的电阻大
D. 导体和绝缘体之间没有绝对界限
17. 根据安全用电原则，请用笔画线代替导线，将图中的开关、电灯正确接入家庭电路中。









18. 请根据如图所示的实物连接图在下边的虚线框中画出相应的电路图。









19. 小明用相同的酒精灯给质量相等的甲、乙两种物质加热。根据测量数据描绘温度-时间的图像如图所示，由图可知，甲物质比热容______(选填“>”“R2。
(1)实验中通过观察______ 来比较电阻丝产生热量的多少。
(2)图甲中，通过调节滑片P的位置，可研究电流产生的热量与______ 的关系，图乙中电阻丝的连接方式是为了控制______ 、______ 相同，保持滑动变阻器的滑片P位置不变，通电一段时间后，发现温度升高较多的是甲温度计，说明电流产生的热量与______ 有关。
(3)图甲中的实验结论可以解释______ (填“①”或“②”)。
①短路时导线显著发热，引发火灾
②电烙铁通电后，烙铁芯温度很高，而导线几乎不发热
25. 2020年是全面建成小康社会目标的实现之年，乡亲们淘汰了柴炉，改用了清洁干净的液化天然气炉。
(1)要将2kg初温为20℃的一壶水恰好加热到100℃，需要吸收多少热量？
(2)若液化天然气炉完全燃烧天然气放出的热量有40%被水吸收，烧开这壶水需要燃烧多少立方米天然气？[天然气热值为4.2×107J/m3，水的比热容为4.2×103J/(kg⋅℃)]







26. 如图所示的电路中，电阻R1的阻值为30Ω，电阻R2的阻值为60Ω，闭合开关S，电流表A1的示数为0.2A。求：
(1)电源电压；
(2)电流表A的示数。







27. 康康家里有一台电火锅，部分技术参数如表，图甲是其内部电路的工作原理简图，R1、R2均为阻值不变的加热电阻，通过开关S、S1、S2的通断可实现三个挡位功能的切换，其中S2是能分别与a、b两掷点相连的单刀双掷开关。(水的比热容：4.2×103J/(kg⋅℃))
额定电压
220V
高温挡
1100W
低温挡
880W
保温挡
×××W

(1)电火锅正常工作时，锅内水温随时间变化的图象如图乙所示。若用高温挡把质量为4kg、初温为50℃的水加热到60℃，求此过程中水吸收的热量和电火锅的热效率；
(2)若改用低温挡给(1)问中的水加热，请比较使用高温挡还是低温挡更节能；
(3)求电火锅正常工作时保温挡的电功率。







答案和解析

1.【答案】D

【解析】解：分子在不断地运动，分子的运动与温度有关，温度高时，分子的运动快，温度低时，分子的运动慢，故当热水大面积变成红色时，冷水中只有品红周围的溶液变成了红色。
故选：D。
根据分子的性质进行分析，分子在不断地运动，分子的运动与温度有关．
本题考查了分子的性质，完成此题，可以依据已有的知识进行．

2.【答案】B

【解析】解：A、发生热传递时，传递的是热量而不是温度；故A错误；
B、一块0℃的冰熔化成0℃的水后，吸收热量，温度不变，内能增加；故B正确；
C、内燃机的压缩冲程，活塞压缩气缸内物质，机械能转化为内能，是通过做功改变物体的内能；故C错误；
D、夏天在室内洒水，水汽化吸收热量，起到降温的作用，不是利用了水的比热容较大的性质；故D错误。
故选：B。
(1)热传递的条件是两个物体之间存在温度差，热量从高温物体传给低温物体。
(2)内能的大小跟质量、温度、状态有关；晶体熔化过程吸收热量，温度不变；
(3)改变物体内能的方式有做功和热传递，做功属于能量的转化，热传递属于能量的转移；
(4)物体由液态变为气态的过程叫汽化，汽化吸收热量。
本题综合考查了热传递的条件、熔化吸热、物体内能的改变方式、汽化吸热等知识、内燃机的工作原理等知识，综合性较强，易出错。

3.【答案】D

【解析】解：
A、试管变热，是通过热传递改变物体的内能，故A错误；
B、水变热，是水吸收热量、内能增大，是通过热传递改变物体的内能，故B错误；
C、水吸热，温度升高，汽化成水蒸气，是通过热传递改变物体的内能，故C错误；
D、水蒸气推出橡胶塞的同时变成“白气”的过程，是水蒸气膨胀做功，将水蒸气的内能转化为橡胶塞的机械能，水蒸气的内能减小温度降低，水蒸气液化为小水珠，即为“白气”，这是通过做功改变物体内能的，故D正确。
故选D。
本题结合橡皮塞冲出的实验考查了能量转化关系，属于基础题目。
改变物体内能的方法：一是做功(能量转化)，二是热传递(能量转移)，这两种方法对于改变物体内能来说是等效的。

4.【答案】C

【解析】解：甲、丙相互排斥，说明甲、丙一定带同种电荷，甲带正电，则丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电。
故选：C。
(1)同种电荷相互排斥，异种电荷相互吸引。
(2)排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。
带电体吸引不带电体，排斥带同种电荷，吸引可能带异种电荷，其中之一带电。注意带电体具有吸引轻小物体的性质的情况。

5.【答案】C

【解析】解：A、由图可知开关S断开后L1仍能发光，但Ll、L2为串联电路，所以该选项不正确．
B、由图可知Ll、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．
C、由图可知Ll、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．
D、由图可知Ll、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．
故选C.
本题主要考查两个方面的知识：
(1)电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．
(2)开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．
本题主要考查对串并联电路特点以及开关控制作用的了解．

6.【答案】A

【解析】解：
(1)由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流，故B正确；
(2)因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择0∼3V量程，连接“-、3”接线柱，A1读数为1.5A，故A错误，C正确；
则通过L1的电流I1=I−I2=1.5A−0.6A=0.9A，故D正确。
故选：A。

7.【答案】B

【解析】解：
A、由图知，两电阻串联，电压表气敏电阻R的电压；
气敏电阻周围酒精气体浓度越大，气敏电阻R的阻值越小，电路中的总电阻越小，由欧姆定律可知，电路中电流越大，由U=IR可知，定值电阻R0的电压越大，根据串联电路电压特点，气敏电阻R两端的电压等于电源电压与定值电阻R两端电压的差，即电压表示数越小，故A错误；
B、由图知，两电阻串联，电压表测定值电阻R0的电压；
气敏电阻周围酒精气体浓度越大，气敏电阻R的阻值越小，电路中的总电阻越小，由欧姆定律可知，电路中电流越大，由U=IR可知，定值电阻R的电压越大，即电压表示数越大，故B正确；
C、D、开关闭合后电压表测量电源电压，电压表示数不变，故C、D错误。
故选：B。
分析电路的连接及电压表测量的对象，根据酒精气体浓度越大，气敏电阻越小，根据串、并联电路的特点，结合欧姆定律分析测试仪的电路中电压变化情况。
本题考查串联电路和并联电路的规律及欧姆定律的运用，关键是电路的识别。

8.【答案】D

【解析】解：由图可知，开关闭合后，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
将滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知，滑动变阻器两端的电压变大，电压表示数变大；
滑动变阻器阻值变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小。
故选：D。
由图可知，开关闭合后，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动方向判定滑动变阻器接入电路电阻的变化，根据欧姆定律和串联电路的分压规律判定电流表、电压表示数的变化。
本题考查了电路的动态分析，明确电路的连接方式是解题的关键。

9.【答案】D

【解析】解：由电路图可知，开关S断开时，电路为R1的简单电路，电流表测通过R1的电流，
开关S闭合时，R1与R2并联，电流表测干路电流，
因为并联电路中各支路独立工作、互不影响，所以开关断开和闭合时通过R1的电流不变，
因并联电路中干路电流等于各支路电流之和，所以，通过两电阻的电流之比：
I1I2=IAIA′−IA=23−1=21，
因并联电路中各支路两端的电压相等，所以，由I=UR可得，两电阻的阻值之比：
R1R2=UI1UI2=I2I1=12；
将电阻R1、R2串联在电路中时，因串联电路中各处的电流相等，所以，两电阻两端的电压之比：
U1U2=IR1IR2=R1R2=12。
故选：D。
由电路图可知，开关S断开时，电路为R1的简单电路，电流表测通过R1的电流；开关S闭合时，R1与R2并联，电流表测干路电流，根据并联电路的电流特点求出通过两电阻的电流之比，根据并联电路的电压特点和欧姆定律求出两电阻的阻值；将电阻R1、R2串联在电路中时通过它们的电流相等，根据欧姆定律求出它们两端的电压之比。
本题考查了串并联电路的特点和欧姆定律的应用，灵活运用公式是关键。

10.【答案】C

【解析】解：A、电流表只能测量通过用电器的电流大小，电能表能够测量用电器消耗电能的多少，故A错误；
B、电能的常用单位是“度”，学名是千瓦时，故B错误；
C、对电动机(非纯电阻)而言，消耗的电能W大部分转化为机械能，一小分部转化为内能，故产生的热量Q
