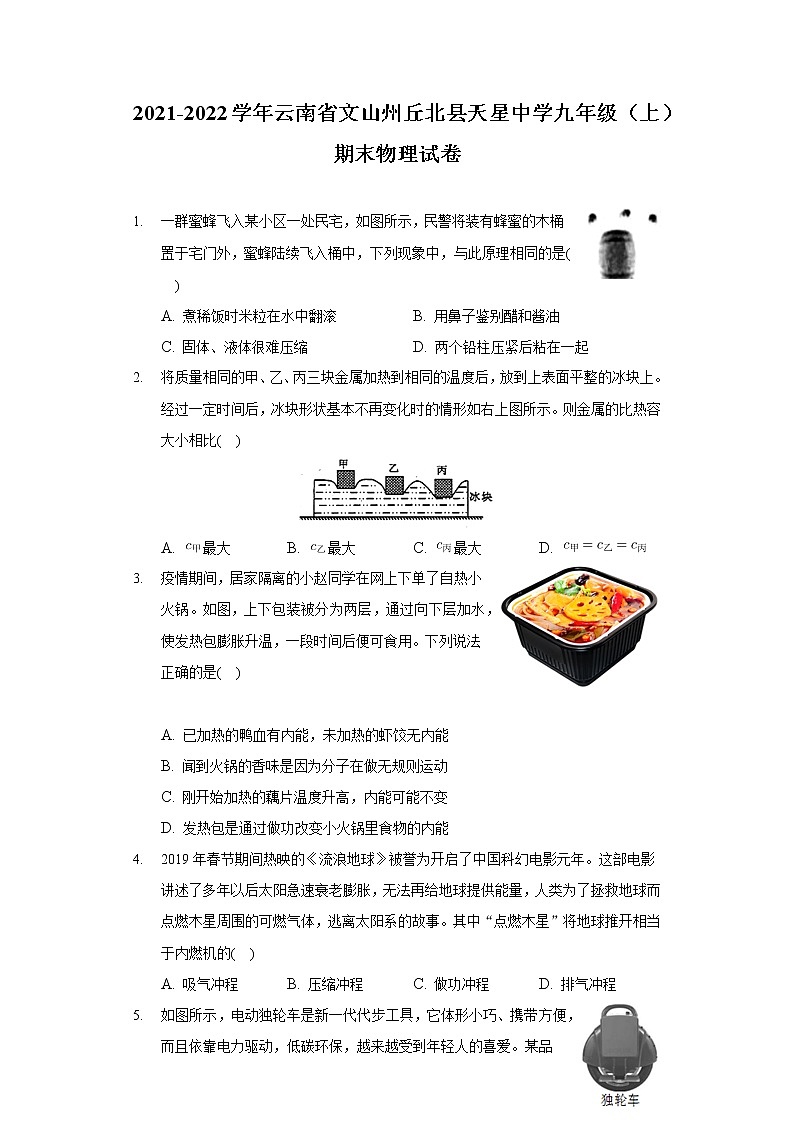

2021-2022学年云南省文山州丘北县天星中学九年级（上）期末物理试卷

1. 一群蜜蜂飞入某小区一处民宅，如图所示，民警将装有蜂蜜的木桶置于宅门外，蜜蜂陆续飞入桶中，下列现象中，与此原理相同的是( )
A. 煮稀饭时米粒在水中翻滚 B. 用鼻子鉴别醋和酱油
C. 固体、液体很难压缩 D. 两个铅柱压紧后粘在一起
2. 将质量相同的甲、乙、丙三块金属加热到相同的温度后，放到上表面平整的冰块上。经过一定时间后，冰块形状基本不再变化时的情形如右上图所示。则金属的比热容大小相比( )
A. 最大 B. 最大 C. 最大 D.
3. 疫情期间，居家隔离的小赵同学在网上下单了自热小火锅。如图，上下包装被分为两层，通过向下层加水，使发热包膨胀升温，一段时间后便可食用。下列说法正确的是( )

A. 已加热的鸭血有内能，未加热的虾饺无内能
B. 闻到火锅的香味是因为分子在做无规则运动
C. 刚开始加热的藕片温度升高，内能可能不变
D. 发热包是通过做功改变小火锅里食物的内能
4. 2019年春节期间热映的《流浪地球》被誉为开启了中国科幻电影元年。这部电影讲述了多年以后太阳急速衰老膨胀，无法再给地球提供能量，人类为了拯救地球而点燃木星周围的可燃气体，逃离太阳系的故事。其中“点燃木星”将地球推开相当于内燃机的( )
A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程

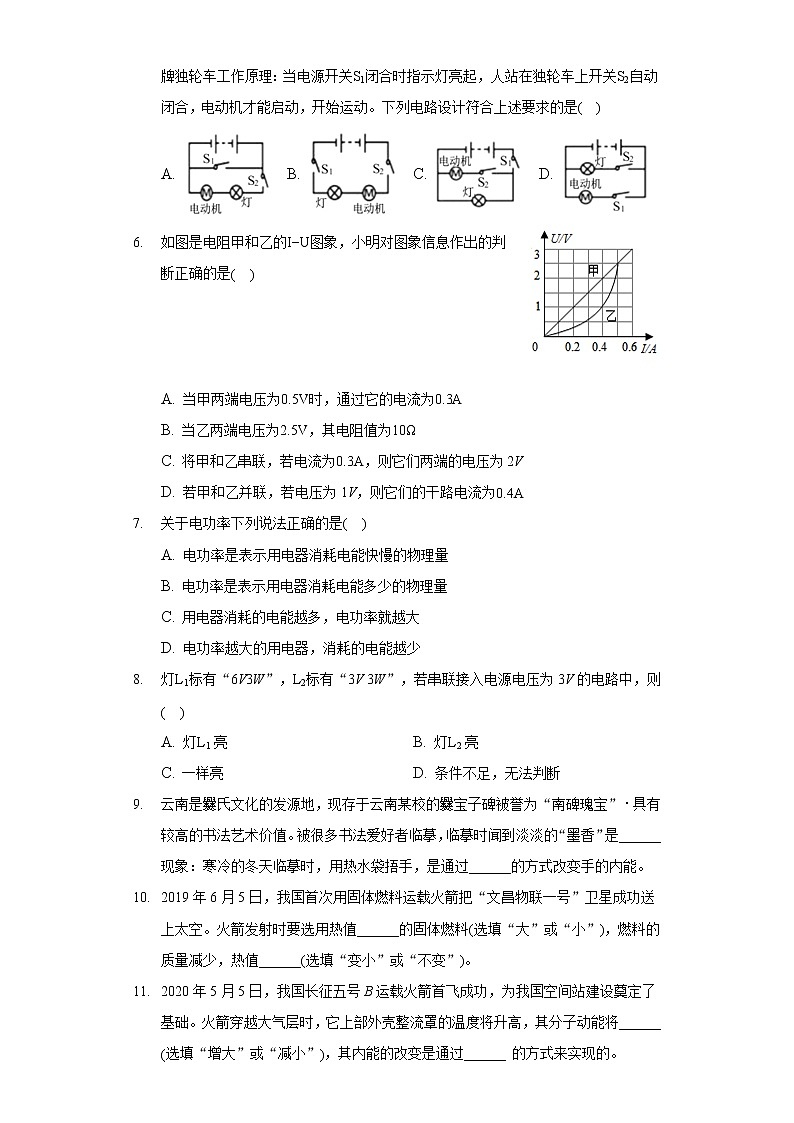

5. 如图所示，电动独轮车是新一代代步工具，它体形小巧、携带方便，而且依靠电力驱动，低碳环保，越来越受到年轻人的喜爱。某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是( )
A. B. C. D.
6. 如图是电阻甲和乙的I−U图象，小明对图象信息作出的判断正确的是( )



A. 当甲两端电压为0.5V时，通过它的电流为0.3A
B. 当乙两端电压为2.5V，其电阻值为10Ω
C. 将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D. 若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
7. 关于电功率下列说法正确的是( )
A. 电功率是表示用电器消耗电能快慢的物理量
B. 电功率是表示用电器消耗电能多少的物理量
C. 用电器消耗的电能越多，电功率就越大
D. 电功率越大的用电器，消耗的电能越少
8. 灯L1标有“6V3W”，L2标有“3V 3W”，若串联接入电源电压为3V的电路中，则( )
A. 灯L1 亮 B. 灯L2 亮
C. 一样亮 D. 条件不足，无法判断
9. 云南是爨氏文化的发源地，现存于云南某校的爨宝子碑被誉为“南碑瑰宝”⋅具有较高的书法艺术价值。被很多书法爱好者临摹，临摹时闻到淡淡的“墨香”是______现象：寒冷的冬天临摹时，用热水袋捂手，是通过______的方式改变手的内能。
10. 2019年6月5日，我国首次用固体燃料运载火箭把“文昌物联一号”卫星成功送上太空。火箭发射时要选用热值______的固体燃料(选填“大”或“小”)，燃料的质量减少，热值______(选填“变小”或“不变”)。
11. 2020年5月5日，我国长征五号B运载火箭首飞成功，为我国空间站建设奠定了基础。火箭穿越大气层时，它上部外壳整流罩的温度将升高，其分子动能将______ (选填“增大”或“减小”)，其内能的改变是通过______ 的方式来实现的。

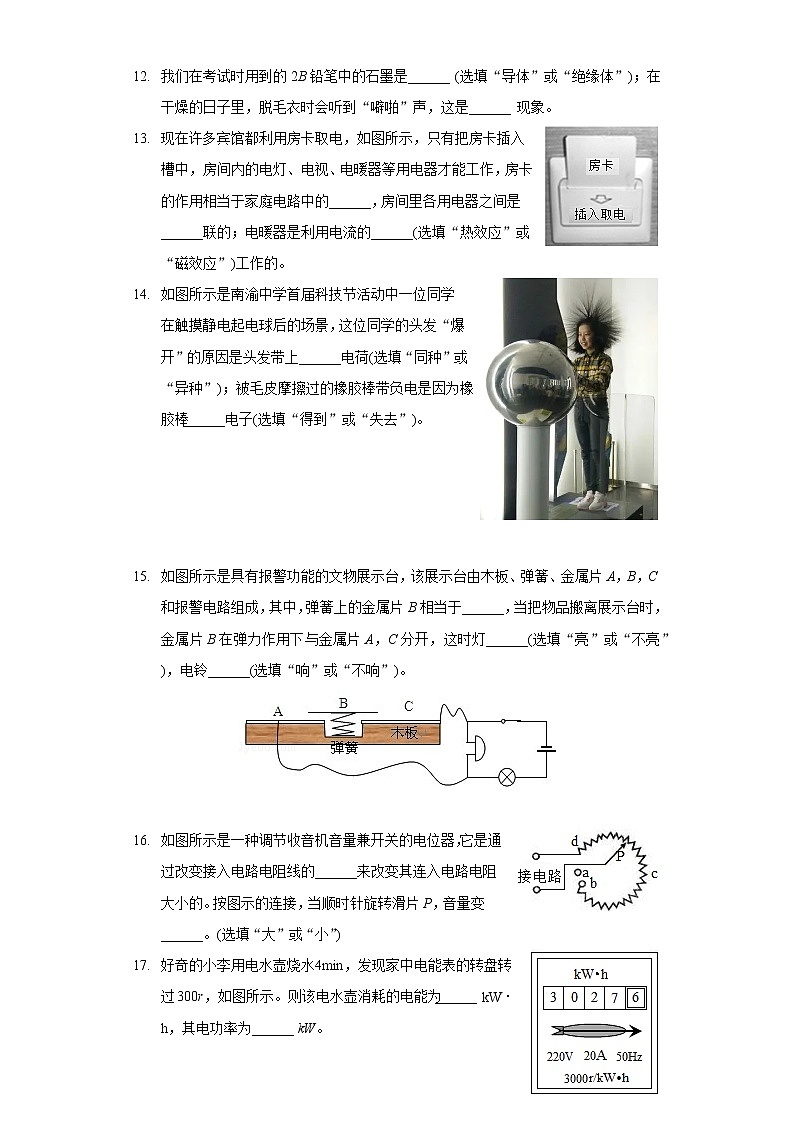

12. 我们在考试时用到的2B铅笔中的石墨是______ (选填“导体”或“绝缘体”)；在干燥的日子里，脱毛衣时会听到“噼啪”声，这是______ 现象。
13. 现在许多宾馆都利用房卡取电，如图所示，只有把房卡插入槽中，房间内的电灯、电视、电暖器等用电器才能工作，房卡的作用相当于家庭电路中的______，房间里各用电器之间是______联的；电暖器是利用电流的______(选填“热效应”或“磁效应”)工作的。
14. 如图所示是南渝中学首届科技节活动中一位同学在触摸静电起电球后的场景，这位同学的头发“爆开”的原因是头发带上______电荷(选填“同种”或“异种”)；被毛皮摩擦过的橡胶棒带负电是因为橡胶棒______电子(选填“得到”或“失去”)。





15. 如图所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A，B，C和报警电路组成，其中，弹簧上的金属片B相当于______，当把物品搬离展示台时，金属片B在弹力作用下与金属片A，C分开，这时灯______(选填“亮”或“不亮”)，电铃______(选填“响”或“不响”)。

16. 如图所示是一种调节收音机音量兼开关的电位器，它是通过改变接入电路电阻线的______来改变其连入电路电阻大小的。按图示的连接，当顺时针旋转滑片P，音量变______。(选填“大”或“小”)
17. 好奇的小李用电水壶烧水4min，发现家中电能表的转盘转过300r，如图所示。则该电水壶消耗的电能为______ kW⋅h，其电功率为______ kW。




18. 如图1所示的电路中，R1为定值电阻，阻值为5Ω，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图2所示，则电源电压为______ V，R2的最大阻值为______Ω。


19. 如图中电流表的读数是______ A；电压表的读数是______ V；电阻箱的读数是______Ω。


20. 请在图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路。









21. 小明用相同的酒精灯分别给水和煤油加热(如图甲)，以探究水和煤油的吸热能力。

(1)本实验需要用到天平这一测量工具，目的是______。
(2)加热10min，水吸收的热量______(选填“大于”、“小于”或“等于”)煤油吸收的热量。
(3)实验中，是通过比较______来间接反映水和煤油吸收热量的多少。
(4)根据实验数据小明作出了水和煤油的温度随加热时间变化的图像(如图乙)；分析图象可知，水和煤油吸收相同热量时，温度升高较多的是______；若使两者升高相同的温度，则______吸收的热量较多；若在这两种液体中选择一种作为汽车发动机的冷却剂，______冷却效果更好。若水的比热容为4.2×103J/(kg⋅℃)，由图像可知，煤油的比热容是______J/(kg⋅℃)。
22. 小刚同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20Ω1A”字样。

(1)请你用黑色笔画线代替导线，将图甲中的实物图连接完整(要求滑动变阻器的滑片P向B端移动时小灯泡变暗)；
(2)连接电路时，开关处于______状态，滑动变阻器的滑片P应置于______(选填“A”或“B”)端，目的是______；
(3)闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，为______ A，小灯泡的额定功率为______ W。
(4)同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图象。
①由图象可知小红将定值电阻R两端的电压控制为______ V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器连入电路的阻值应______(填“变大”、“变小”或“不变”)。
②实验结论是电压一定时，______。
23. 如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端。

(1)实验中通过观察U形管中______ 的变化来比较电流通过电阻丝产生热量的多少，这种实验方法叫______ ；
(2)装置中的U形管______ (选填“是”或“不是”)连通器；
(3)甲图所示的装置是用来研究电流通过电阻丝产生的热量与______ 的关系，通电一段时间，______ (选填“a”或“b”)容器中电流产生的热量较多；
(4)乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与______ 的关系，通过实验，从“c”、“d”可得出结论：______ 。
24. 用燃气锅炉烧水时，把质量为100kg、初温为20℃的水加热到100℃，共燃烧了2m3天然气，已知水的比热容，天然气的热值q=4.2×107J/m3，求：
(1)水吸收的热量；
(2)燃气锅炉烧水时的效率；
(3)可燃冰是一种新型能源，它是水和天然气在高压低温情况下形成的类冰状结晶物质，可燃冰的热值约为1.4×1010J/m3，我国可燃冰已试采成功，技术处于世界领先地位。若换用可燃冰为燃料，锅炉效率不变，则完全燃烧1m3可燃冰可以使初温为20℃的多少kg水温度升高到100℃。







25. 如图，电源电压保持不变，R1、R2为定值电阻，R1=30Ω，R2=60Ω.只闭合开关S3时，电流表的示数为0.1A.求：
(1)电源电压；
(2)开关S2断开，S1、S3闭合时，电流表的示数；
(3)开关S3断开，S1、S2闭合时，电路的总功率。







26. 如图甲所示是某品牌电饭煲，图乙是该电饭煲的原理图。它有加热和保温两挡，通过开关S进行调节，R0与R为阻值不同的电热丝。现在将该电饭煲接在220V的电源上，用加热挡工作时，电路的总功率为1000W；用保温挡工作时，电路的总功率为440W。求：
(1)电饭煲在保温挡时，开关S应______(选填“闭合”或“断开”)。
(2)电热丝R0的阻值是多少？
(3)用电高峰时，实际电压只有额定电压的90%，电饭锅加热状态的实际功率。








答案和解析

1.【答案】B

【解析】解：
民警将装有蜂蜜的木桶置于宅门外，蜜蜂陆续飞入桶中，是蜂蜜的芳香分子的无规则运动吸引了蜜蜂，是扩散现象；
A、煮稀饭时，看到锅中米粒翻滚，属于物体的机械运动，不是扩散现象，故A不符合题意；
B、鼻子可以闻到醋和酱油的气味，是因为醋和酱油分子运动到了空气中，是扩散现象，故B符合题意；
C、固体和液体很难被压缩，说明分子间有斥力，故C不符合题意；
D、两个铅柱压紧后能粘在一起，说明分子之间存在引力，故D不符合题意。
故选：B。
(1)物体发生的位置的改变叫机械运动，注意机械运动不是分子运动；
(2)两个相互接触的物体的分子彼此进入对方的现象叫扩散，扩散现象是分子运动的结果，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现；我们能够闻到醋和酱油的气味是因为醋和酱油分子扩散到空气中，扩散现象说明了构成物体的分子在不停地做无规则运动；
(3)固体、液体很难压缩说明分子间存在着相互作用的斥力；
(4)两个铅柱压紧后粘在一起说明分子间存在着相互作用的引力。
本题主要考查学生对扩散现象的认识、分子运动和机械运动区别的了解和掌握，以及分子间的相互作用力，是一道基础题。

2.【答案】C

【解析】解：三金属块末温(为冰的熔点)相同，初温相同，即三金属块降低相同的温度，由图可知放出的热量：，
三金属块的质量相同，△t相同，则由可知三金属块的比热容关系为：。
故选：C。
由冰块从上表面平整到如图所示的形状可知，甲、乙、丙三块金属从相同的温度到冰的熔点，降低的温度相同，但放出的热量：，又知道三金属块的质量相同，根据判断、、大小关系。
本题考查了学生对放热公式的掌握和运用，根据在冰块上判断金属块的末温相同是突破口，知道形状改变程度不同反应放出热量不同是关键。

3.【答案】B

【解析】解：A.任何物体在任何情况下都具有内能，则未加热的虾饺也有内能，故A错误；
B.闻到火锅的香味是因为分子在做无规则运动，故B正确；
C.温度越高，物体内部分子的无规则运动越剧烈，物体的内能就越大，故C错误；
D.发热包是通过热传递的方式改变小火锅里食物的内能，故D错误。
故选：B。
(1)任何物体在任何情况下都具有内能；
(2)构成物质的分子总在做永不停息的无规则运动，生活中的扩散现象就说明了分子的运动；
(3)物体的内能与温度有关，温度越高，物体内部分子的无规则运动越剧烈，物体的内能就越大；
(4)改变内能的方法有：做功和热传递。
本题主要考查了分子动理论的基础知识，难度不大，理解解答即可。

4.【答案】C

【解析】解：影片“流浪地球”开启了中国科幻元年，其中“点燃木星”将地球推开，内能转化为机械能，相当于内燃机的做功冲程。
故选：C。
内燃机在做功冲程中将内能转化为机械能，在压缩冲程中将机械能转化为内能；吸气和排气冲程中无能量的转化，是依靠飞轮的惯性完成的。
本题考查了对内燃机四个冲程的了解，根据能量的转化情况可以解答。

5.【答案】C

【解析】
【分析】
本题考查了根据要求设计电路图，关键是明确电路的连接方式。
由题意可知，指示灯和电动机并联，开关S1控制干路，开关S2控制电动机，然后对各个选项逐一分析即可。
【解答】
由题意可知，指示灯和电动机并联，开关S1控制干路，开关S2控制电动机；
A.图中开关S1闭合后，会发生电源短路，故A不符合题意；
B.图中指示灯和电动机串联，故B不符合题意；
C.图中指示灯和电动机并联，开关S1控制干路，开关S2控制电动机，故C符合题意；
D.图中开关S1、S2分别控制两条支路，故D不符合题意。
故选C。
6.【答案】C

【解析】
【分析】
本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
(1)根据图象读出甲两端电压为0.5V时通过的电流；
(2)根据图象读出乙两端电压为2.5V时通过的电流，根据欧姆定律求出其电阻值；
(3)将甲和乙串联，通过两电阻的电流相等，根据图象读出两电阻两端的电压，根据串联电路的电压特点求出它们两端的电压；
(4)将甲和乙并联，它们两端的电压相等，根据图象读出通过两电阻的电流，根据并联电路的电流特点求出干路的电流。
【解答】
A.由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；
B.由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，由I=UR可得，乙的阻值，故B错误；
C.将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，由图象可知此时、，由串联电路中总电压等于各分电压之和可知，它们两端的电压：，故C正确；
D.若甲和乙并联，若电压为1V，则它们两端的电压均为1V，由图象可知此时、，由并联电路中干路电流等于各支路电流之和可知，干路电流：，故D错误。
故选C。
7.【答案】A

【解析】解：A、电功率是表示用电器消耗电能快慢的物理量，正确。
B、由于电功率是表示电流做功快慢的物理量，故错误。
C、用电器消耗的电能越多，应是电功越大，故错误，
D、电功率越大的用电器，只能说消耗的电能快，故错误。
故选：A。
根据电功率的概念和意义分析。电功率是指电流在单位时间内做功的多少，它是表示电流做功快慢的物理量。
本题考查了电功率的概念和意义。电功率是由做功多少和所用时间共同决定的，而不能由其中一个决定。

8.【答案】A

【解析】解：由P=UI可得，两灯泡的额定电流分别为：
I1=P1U1=3W6V=0.5A，I2=P2U2=3W3V=1A；
由欧姆定律可得，两灯泡的电阻分别为：
R1=U1I1=6V0.5A=12Ω，R2=U2I2=3V1A=3Ω；
串联电路总电阻等于各分电阻之和，此时电路的总电阻：R=R1+R2=12Ω+3Ω=15Ω，
因串联电路中各处的电流相等，此时通过电路的电流：I=UR=3V15Ω=0.2A，该电流小于两灯泡的额定电流，灯泡的亮度由灯泡的实际功率决定。由P=I2R可得，L1实际功率大些，故L1更亮。
故选：A。
已知灯泡的额定电压和额定功率，根据公式I=PU求出两灯泡的额定电流，根据欧姆定律求出两灯泡的电阻；根据串联电路电阻规律结合欧姆定律计算通过电路的电流，确定两灯泡的发光状态，根据P=I2R判断哪个灯泡的亮度大。
本题考查电阻、电流的计算，关键是公式及其变形的灵活运用，要记住串联电路电阻和电流的规律。

9.【答案】扩散  热传递

【解析】解：(1)闻到淡淡的“墨香”是分子运动的结果，即扩散现象；
(2)寒冷的冬天临摹时，用热水袋捂手，是通过热传递将内能从热水传递到手，即通过热传递的方式改变手的内能。
故答案为：扩散；热传递。
(1)一切物质的分子都在永不停息的做无规则运动，这种现象是扩散现象。
(2)改变物体内能有两种方式：做功和热传递。做功主要有摩擦生热、气体膨胀做功和压缩气体做功等。
本题涉及问题多、综合性强，但问题简单，要求灵活运用所学知识解释实际问题，体现了新课标的要求，属于中考热点题目。

10.【答案】大  不变

【解析】解：
火箭发射时要选用热值大的固体燃料，原因是热值大，完全燃烧相同质量时，可以放出更多的热量；
热值是燃料的特性，只与燃料的种类有关，与其质量、是否燃烧和燃烧是否充分无关，所以在燃料的质量减少时热值不变。
故答案为：大；不变。
(1)热值是燃料的一种特性，热值越大的燃料在完全燃烧相同质量的燃料时，放出的热量越多；
(2)热值是燃料的一种特性，只与燃料的种类有关，与其质量、是否燃烧和燃烧是否充分无关。
本题考查了热学方面的知识，要求学生对物理知识有一个全面的了解并能学以致用。

11.【答案】增大  做功

【解析】解：
长征五号B运载火箭穿越大气层时，火箭上部外壳整流罩与空气之间存在摩擦，克服摩擦做功，机械能转化为内能，使整流罩的温度将升高，其分子的动能增大，内能变大。
故答案为：增大；做功。
(1)分子动能的大小与温度有关，温度越高，分子动能越大；
(2)改变内能的方法有两个：做功和热传递。
本题考查了分子动理论和改变内能的方法，属于基础性题目。

12.【答案】导体  摩擦起电

【解析】解：我们在考试时用到的2B铅笔中的石墨容易导电，是导体；
在干燥的日子里，脱毛衣时会听到“噼啪”声，这是摩擦起电现象，其实质是电子的转移。
故答案为：导体；摩擦起电。
容易导电的物体叫导体，不容易导电的物体叫绝缘体；摩擦可以使物体带电。
本题主要考查了对生活中导体的认识和对摩擦起电现象的了解，难度不大。

13.【答案】总开关  并  热效应

【解析】解：由题意可知，只有把房卡插入槽中，房间内的用电器才能工作，说明房卡的作用相当于家庭电路中的总开关；
房间里各用电器工作时互不影响，因此它们之间是并联的；
电暖器工作时将电能转化为内能，是利用电流的热效应工作的。
故答案为：总开关；并；热效应。
房卡相当于电路中的总开关；家庭电路中各用电器互不影响，是并联的；电流通过导体时会产生热量，称为电流的热效应。
本题主要考查了家庭电路的组成与特点，以及对电流热效应的了解，属基础题。

14.【答案】同种  得到

【解析】解：这位同学的头发“爆开”的原因是头发带上同种电荷，相互排斥的结果。被毛皮摩擦过的橡胶棒带负电是因为橡胶棒得到电子。
故答案为：同种；得到。
(1)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
(2)摩擦起电的实质是电荷的转移，当用毛皮摩擦橡胶棒时，毛皮上的电子转移到橡胶棒上，橡胶棒上就有多余的电子，从而使橡胶棒带上负电。
理解电荷间的作用规律和摩擦起电的实质，可解答此题。

15.【答案】开关  亮  响

【解析】解：当小偷把物品搬离展示台时，弹簧上的金属片B相当于开关，当金属片B在弹力作用下与金属片AC分开时，灯泡和电铃串联，此时灯亮铃响。
故答案为：开关；亮；响。
根据电路图可知，当AC与B分离时，灯泡和电铃串联；当AC与B接触时，电铃被短路，电路为灯泡的基本电路。
本题考查电路的组成，能正确认识通路、短路以及断路三种情况。

16.【答案】长度  小

【解析】解：电位器是通过改变接入电路电阻线的长度来改变其连入电路电阻大小的；
图中，当顺时针旋转滑片P，接入电路电阻线的长度边长，那么电阻变大，电路中电流变小，所以音量变小。
故答案为：长度；小。
滑动变阻器原理：通过改变连入电路中电阻线的长度来改变电阻。
本题主要考查了滑动变阻器的工作原理和使用方法，题目难度不大。

17.【答案】0.1；1.5

【解析】解：
因为“3000r/kW⋅h”表示电路中每消耗1kW⋅h的电能，电能表转盘转过3000r，
所以电能表转盘转300r，电水壶消耗的电能：W=3003000kW⋅h=0.1kW⋅h，
电水壶的功率：P=Wt=0.1kW⋅h460h=1.5kW。
故答案为：0.1；1.5。
“3000r/kW⋅h”表示电路中每消耗1kW⋅h的电能，电能表转盘转过3000r；据此求电能表转盘转300r消耗的电能，再利用P=Wt求出电水壶的功率。
本题考查了电功和电功率的计算，明确电能表参数的含义是关键。

18.【答案】3 10

【解析】解：由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知I1=0.6A，
根据欧姆定律可得，电源的电压：U=I1R1=0.6A×R1，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，此时I2=0.2A，U2=2V，
滑动变阻器的最大阻值：
R2=U2I2=2V0.2A=10Ω，
串联电路中总电压等于各分电压之和，
电源的电压：U=I2R1+U2=0.2A×R1+2V，
电源的电压不变，所以0.6A×R1=0.2A×R1+2V，
解得：R1=5Ω，
电源的电压：U=0.6A×R1=0.6A×5Ω=3V。
故答案为：3；10。
由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时电路中的电流最大，当滑动变阻器接入电路中的电阻最大时电路中的电流最小，由图象读出电流和电压，根据欧姆定律算出R2的最大阻值，根据串联电路的特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可得出答案。
本题考查了串联电路的特点和欧姆定律的应用，关键是知道滑动变阻器接入电路中的电阻最大时电路中的电流最小、滑动变阻器接入电路中的电阻最小时电路中的电流最大。

19.【答案】0.4622020

【解析】解：
(1)由中图知，电流表使用的量程是0∼0.6A，分度值为0.02A，电流表的示数是0.46A；
(2)由右图知，电压表使用的量程是0∼15V，分度值为0.5V，电压表的示数是2V；
(3)由左图可知，电阻箱接入电路的电阻为：R=2×1000Ω+0×100Ω+2×10Ω+0×1Ω=2020Ω。
故答案为：0.46；2；2020。
(1)先确定电流表使用的量程、对应的分度值，再根据指针位置读数；
(2)先确定电压表使用的量程、对应的分度值，再根据指针位置读数；
(3)电阻箱的读数方法：用指针所对的数字乘以下面的倍数，然后把它们相加。
本题考查了电流表、电压表、电阻箱的读数方法，属于基础题目。

20.【答案】解：
(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
(2)安装安全用电原则，上孔接地线、左孔接零线、右孔接火线。如图所示：


【解析】(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。

21.【答案】控制水和煤油的质量相同  等于  加热时间  煤油  水  水  2.1×103

【解析】解：(1)根据比较不同物质吸热能力的两种方法，要控制水和煤油的质量相同，故实验需要用测量质量的工具---天平；
(2)(3)实验中，我们使用相同的酒精灯，相同时间放出的热量相同，所以通过加热时间的长短来比较两种液体吸收热量的多少；加热10min，水吸收的热量等于煤油吸收的热量；
(4)分析图象可知，水和煤油加热相同时间，水和煤油吸收相同热量时，煤油温度升高较多，若使两者升高相同的温度，若升高98℃−68℃=30℃，水加热20分钟，煤油加热10分钟，水用的时间是煤油的2倍，即水吸收的热量是煤油的2倍，则水吸收的热量较多，根据比较吸热能力的方法，水的比热容大，根据Q=cmΔt，质量相同的这两种液体升高相同的温度，水吸热多，故选择一种作为汽车发动机的冷却剂，水冷却效果更好；
根据Q=cmΔt，在质量、升温相同的情况下，Q与比热容成正比，故煤油的比热容是：c=12×4.2×103J/(kg⋅℃]=2.1×103J/(kg⋅℃)。
故答案为：(1)控制水和煤油的质量相同；(2)等于；(3)加热时间；(4)煤油；水；水；2.1×103。
我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
根据比较吸热能力的方法，确定水的比热容大，根据Q=cmΔt分析；
根据c=QmΔt求煤油的比热容。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。

22.【答案】断开  B 保护电路  0.30.753变大  导体中的电流与导体的电阻成反比

【解析】解：(1)滑动变阻器的滑片P向B端移动时小灯泡变暗，即电流变小电阻变大，故变阻器左下接线柱连入电路中，如下所示：

(2)连接电路时，开关处于断开状态，滑动变阻器的滑片P应置于阻值最大处的B端，目的是为保护电路；
(3)排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，小灯泡的额定功率为：
P=UI=2.5V×0.3A=0.75W；
(4)①由图像可知，定值电阻R两端的电压为：
UV=IR=0.2A×15Ω=……=0.6A×5Ω=3V，即小华将定值电阻R两端的电压控制为3V不变；
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律，应增大变阻器连入电路的电阻，即为达到实验要求，滑动变阻器连入电路的阻值应变大；
②因电流与电阻之积为一定值，故分析图像可得到实验结论是：导体两端的电压一定时，导体中的电流与导体的电阻成反比。
故答案为：(1)如上所示；(2)断开；B；保护电路；(3)0.3；0.75；(4)①3；变大；②导体中的电流与导体的电阻成反比。
(1)根据滑动变阻器的滑片P向B端移动时小灯泡变暗确定变阻器左下接线柱连入电路中；
(2)连接电路时，为保护电路，开关处于断开状态，滑动变阻器的滑片P应置于阻值最大处；
(3)根据电流表选用小量程确定分度值读数，根据P=UI得出小灯泡的额定功率；
(4)①根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理分析回答；
②根据电流与电阻之积为一定值得出结论。
本题是测量小灯泡额定功率的实验，考查电路连接、注意事项、电流表读数、功率计算、数据分析、控制变量法等知识，属于常考命题点。

23.【答案】(1)液面高度；转换法；
(2)不是；
(3)电阻；b；
(4)电流；在电阻和通电时间相同时，电流越大，产生的热量越多。

【解析】解：
(1)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；
(2)U形管本身是一个连通器，但图中的U形管，一端被封闭，不符合“两端开口，底部连通”这一特点，因此，不是连通器；
(3)如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；通过一段时间，b容器中电流产生的热量较多，该容器的电阻最大；
(4)图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，
根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即，两个5Ω的电阻并联，根据并联电路的电流特点知，所以，，烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，运用控制变量法，探究电流产生热量跟电流的关系；得到的结论是：在电阻和通电时间相同时，电流越大，产生的热量越多。
故答案为：(1)液面高度；转换法；(2)不是；(3)电阻；b；(4)电流；在电阻和通电时间相同时，电流越大，产生的热量越多。
(1)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；
(2)连通器是指两端开口，底部连通的容器，符合这一特点的容器才能称为连通器；
(3)电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量跟电阻关系时，控制通电时间和电流不变；
(4)探究电流产生热量跟电流关系时，控制电阻和通电时间相同。
本题考查了学生利用控制变量法和转换法探究电流产生热量多少和各影响因素之间的关系的实验。

24.【答案】解：(1)水吸收的热量：
；
(2)2m3天然气完全燃烧放出的热量：
，
燃气锅炉烧水时的效率：
；
(3)若换用可燃冰为燃料，
完全燃烧1m3可燃冰放出的热量：
，
锅炉效率不变，由可得水吸收的热量：
，
由得水的质量：
。
答：(1)水吸收的热量为3.36×108J；
(2)燃气锅炉烧水时的效率为40%；
(3)完全燃烧1m3可燃冰可以使初温为20℃的16666.7kg水温度升高到100℃。

【解析】(1)知道水的质量、比热容、初温和末温，根据求出水吸收的热量；
(2)根据求出2m3天然气完全燃烧放出的热量，燃气锅炉烧水时的效率等于水吸收的热量与天然气完全燃烧放出的热量之比；
(3)若换用可燃冰为燃料，利用求完全燃烧1m3可燃冰放出的热量；锅炉效率不变，由求出水吸收的热量，再利用求水的质量。
本题考查了吸热公式、燃料完全燃烧放热公式、效率公式的应用，是一道较为简单的计算题。

25.【答案】解：(1)只闭合开关S3时，R1和R2串联，电流表测电路中的电流，电流表的示数为0.1A，根据电阻的串联和欧姆定律，电源电压：
U=I(R1+R2)=0.1A×(30Ω+60Ω)=9V；
(2)开关S2断开，S1、S3闭合时，R2短路，为R1的简单电路，电流表的示数：
I′=UR1=9V30Ω=0.3A；
(3)开关S3断开，S1、S2闭合时，两电阻并联，根据电阻的并联，
，
电路的总功率：
。
答：(1)电源电压为9V；
(2)开关S2断开，S1、S3闭合时，电流表的示数为0.3A；
(3)开关S3断开，S1、S2闭合时，电路的总功率为4.05W。

【解析】本题考查串联、并联电路的规律及欧姆定律和电功率公式的运用，关键是电路的分析。
(1)只闭合开关S3时，R1和R2串联，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电源电压；
(2)开关S2断开，S1、S3闭合时，R2短路，为R1的简单电路，由欧姆定律求出电流表的示数；
(3)开关S3断开，S1、S2闭合时，两电阻并联，根据电阻的并联求出并联的电阻，根据求出电路的总功率。

26.【答案】断开

【解析】解：(1)由P=U2R知，电压一定时，P与R成反比，
由电路图知，开关S断开时，R0与R串联，电路的总电阻等于两电阻之和，电阻最大，电路的电功率最小；
由于开关S与R并联，则当开关S闭合时，电阻R被短路，只有电热丝R0连入电路，电路中的电阻最小，电路的电功率最大；
所以电饭煲在高温挡时，开关S应闭合；电饭煲在保温挡时，开关S应断开；
(2)由P=U2R得，电热丝R0的阻值是：；
(3)用电高峰时，实际电压只有额定电压的90%，此时：，
电饭锅加热状态的实际功率：。
答：(1)断开；
(2)电热丝R0的阻值是48.4Ω；
(3)用电高峰时，实际电压只有额定电压的90%，电饭锅加热状态的实际功率为810W。
(1)由公式P=U2R知，在电压一定时，功率P与电阻R成反比，然后根据保温挡时电路的电功率较小，即电路中的电阻较大来判断开关S的状态；
(2)由公式P=U2R计算得出电热丝R0的阻值即可；
(3)根据P=U2R可计算用电高峰时，电饭锅加热状态实际功率。
本题考查串联电路特点、电功率公式的灵活运用，能分清保温和加热两挡的电路图是解题的关键。
