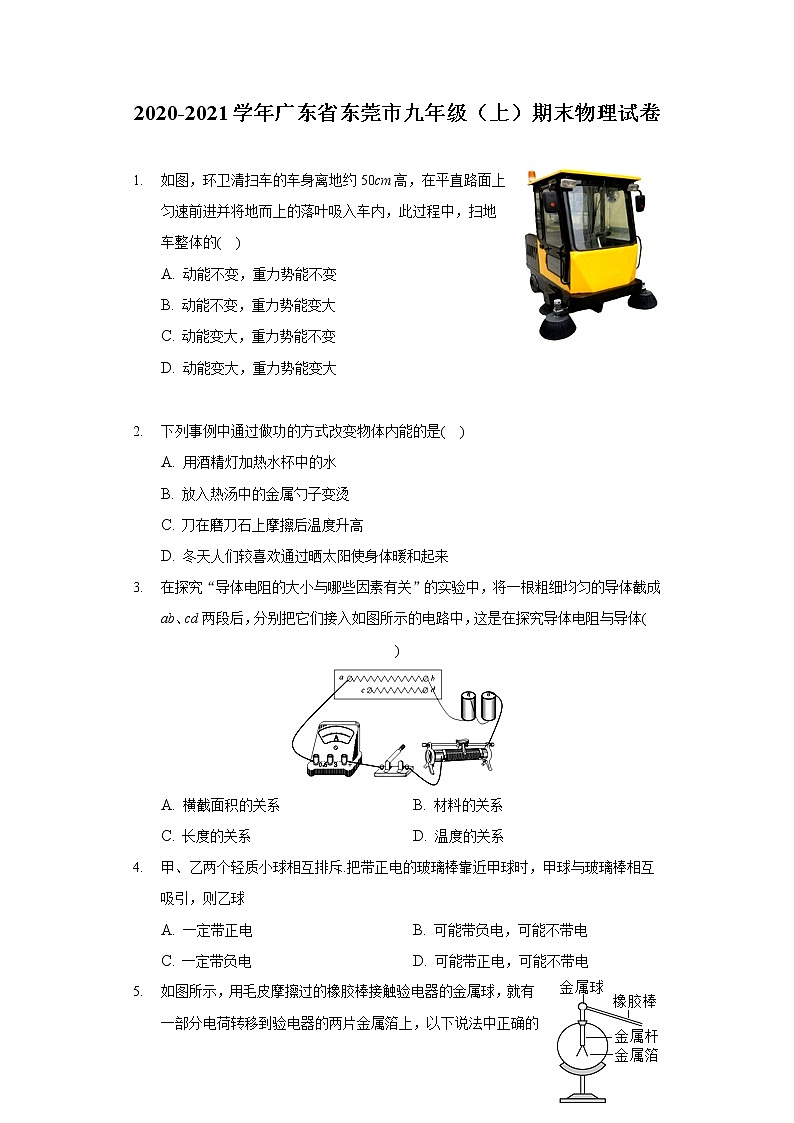

2020-2021学年广东省东莞市九年级（上）期末物理试卷

1. 如图，环卫清扫车的车身离地约50cm高，在平直路面上匀速前进并将地而上的落叶吸入车内，此过程中，扫地车整体的( )
A. 动能不变，重力势能不变
B. 动能不变，重力势能变大
C. 动能变大，重力势能不变
D. 动能变大，重力势能变大


2. 下列事例中通过做功的方式改变物体内能的是( )
A. 用酒精灯加热水杯中的水
B. 放入热汤中的金属勺子变烫
C. 刀在磨刀石上摩擦后温度升高
D. 冬天人们较喜欢通过晒太阳使身体暖和起来
3. 在探究“导体电阻的大小与哪些因素有关”的实验中，将一根粗细均匀的导体截成ab、cd两段后，分别把它们接入如图所示的电路中，这是在探究导体电阻与导体( )
A. 横截面积的关系 B. 材料的关系
C. 长度的关系 D. 温度的关系
4. 甲、乙两个轻质小球相互排斥.把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球
A. 一定带正电 B. 可能带负电，可能不带电
C. 一定带负电 D. 可能带正电，可能不带电
5. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，以下说法中正确的是( )

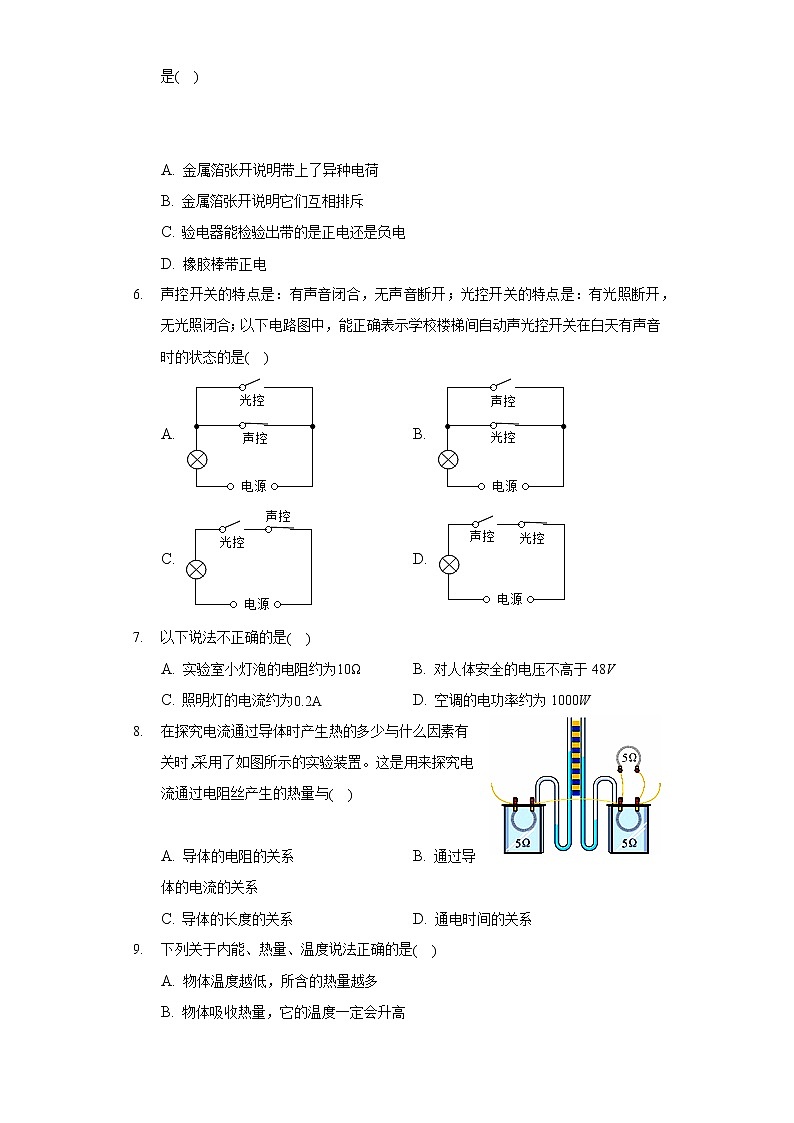

A. 金属箔张开说明带上了异种电荷
B. 金属箔张开说明它们互相排斥
C. 验电器能检验出带的是正电还是负电
D. 橡胶棒带正电
6. 声控开关的特点是：有声音闭合，无声音断开；光控开关的特点是：有光照断开，无光照闭合；以下电路图中，能正确表示学校楼梯间自动声光控开关在白天有声音时的状态的是( )
A. B.
C. D.
7. 以下说法不正确的是( )
A. 实验室小灯泡的电阻约为10Ω B. 对人体安全的电压不高于48V
C. 照明灯的电流约为0.2A D. 空调的电功率约为1000W
8. 在探究电流通过导体时产生热的多少与什么因素有关时，采用了如图所示的实验装置。这是用来探究电流通过电阻丝产生的热量与( )

A. 导体的电阻的关系 B. 通过导体的电流的关系
C. 导体的长度的关系 D. 通电时间的关系
9. 下列关于内能、热量、温度说法正确的是( )
A. 物体温度越低，所含的热量越多
B. 物体吸收热量，它的温度一定会升高
C. 物体温度升高，它的内能一定增加
D. 物体内能减少，它一定放出热量

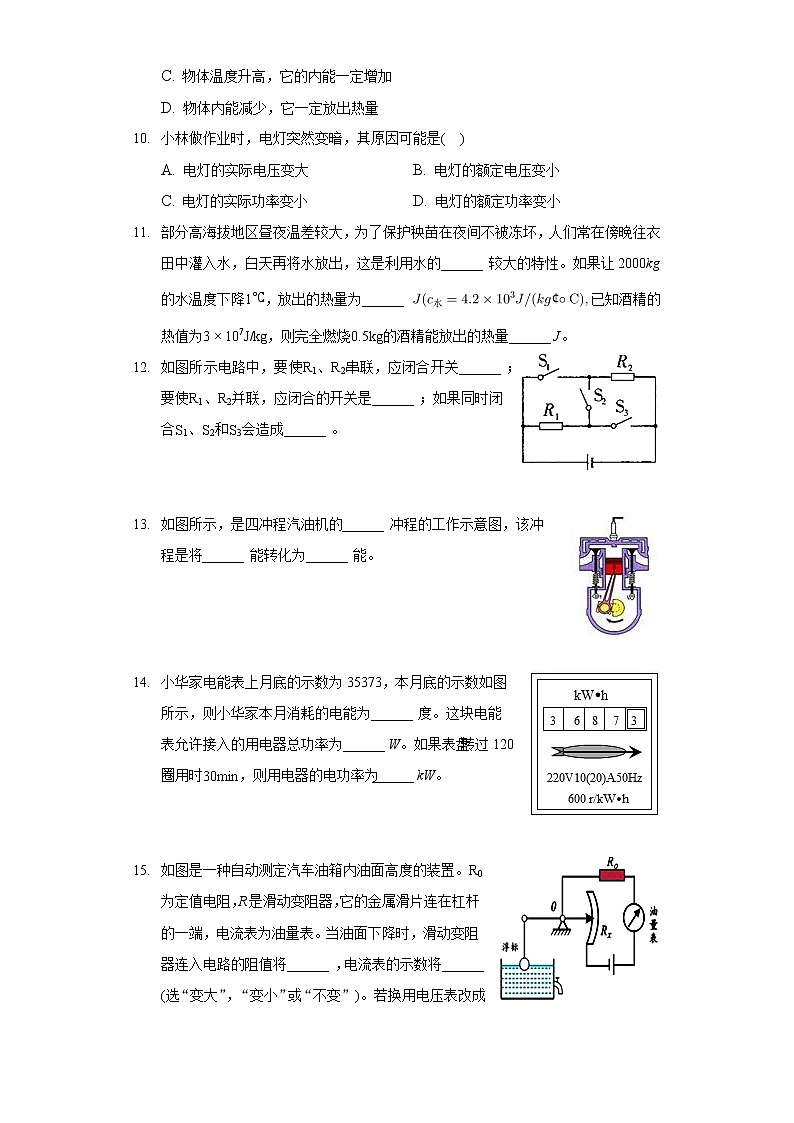

10. 小林做作业时，电灯突然变暗，其原因可能是( )
A. 电灯的实际电压变大 B. 电灯的额定电压变小
C. 电灯的实际功率变小 D. 电灯的额定功率变小
11. 部分高海拔地区昼夜温差较大，为了保护秧苗在夜间不被冻坏，人们常在傍晚往衣田中灌入水，白天再将水放出，这是利用水的______ 较大的特性。如果让2000kg的水温度下降1℃，放出的热量为______ 已知酒精的热值为3×107J/kg，则完全燃烧0.5kg的酒精能放出的热量______ J。
12. 如图所示电路中，要使R1、R2串联，应闭合开关______ ；要使R1、R2并联，应闭合的开关是______ ；如果同时闭合S1、S2和S3会造成______ 。



13. 如图所示，是四冲程汽油机的______ 冲程的工作示意图，该冲程是将______ 能转化为______ 能。




14. 小华家电能表上月底的示数为35373，本月底的示数如图所示，则小华家本月消耗的电能为______ 度。这块电能表允许接入的用电器总功率为______ W。如果表盘转过120圈用时30min，则用电器的电功率为______ kW。



15. 如图是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端，电流表为油量表。当油面下降时，滑动变阻器连入电路的阻值将______ ，电流表的示数将______ (选“变大”，“变小”或“不变”)。若换用电压表改成油量表，要求油面升高时电压表示数变大，电压表应并联在图中______ 两端(选填“R”或“R0”)。
16. 如图所示是某电饭煲的电路图，它具有“加热”和“保温”两挡位，R1和R2均为电热丝，当开关______ (选填“闭合”或“断开”)时，属于加热状态，加热功率为______ W，保温功率为______ W。

17. 根据如图所示实物图，在方框中画出对应的电路图。









18. 请将如图所示的元件连接成串联电路，并用电压表测量灯泡L1两端的电压。








19. 小明在做测量滑轮组的机械效率的实验中，用同一滑轮组进行了3次实验，如图所示，实验数据记录如表。
次数
钩码重/N
钩码上升距离/cm
弹簧测力计示数/N
弹簧测力计上升距离/cm
机械效率
1
2
10
0.8
30
83.3%
2
4
10
1.5
30
？
3
6
10
？
30
90.9%
(1)提升重物时，弹簧测力计应______ 向上缓慢拉动。
(2)第2次实验中，有用功是______ J，滑轮组的机械效率为______ (结果保留一位小数)。
(3)如图丙所示，第3次实验中弹簧测力计的示数为______ N。分析表格中的数据得出结论：同一滑轮组，______ 。
(4)在第3次实验时，如果拉力方向与竖直方向有一定夹角，那么所测得的滑轮组的机械效率将会______ (选填“变大”“变小”或“不变“)。
20. 如图甲所示是“探究不同物质吸热升温的现象”实验装置，小姜用两个相同的容器(图中用虚线形状表示)分别装入质量相等的A、B两种液体，用相同的装置加热。

(1)组装实验器材时，应先安装和固定______ (选填“温度计”或“酒精灯”)的位置，实验中使用玻璃棒的目的是______ 。
(2)实验中两种液体吸收热量的多少可通过______ (选填“液体升高的温度”或“加热时间”)比较。
(3)根据实验数据绘制的温度与时间的关系图象如图乙所示，分析图象可知：质量相等的A和B两种液体，在升高相同温度时，______ 吸收的热量较多；质量相等的A和B两种液体，在吸收相同热量时，______ 升温较高。A和B两种液体的比热容关系是cA______ cB。
(4)若要从A或B中选一种液体作为液体温度计中的测温物质，则应选择______ 液体。
21. 小明在“探究通电导体中电流与电阻的关系”的实验中，连接了如图甲所示的电路(电源电压保持4.5V不变)。

(1)连接电路时，开关要______ ，滑动变阻器要调到______ 。
(2)图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为______ V；当R的电阻由5Ω更换为10Ω时，闭合开关后，R两端的电压将______ (选填“变大”“变小”或“不变“)，此时应将滑动变阻器的滑片向______ (选填“左“或“右“)端滑动。
(3)若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是______ Ω。
(4)该实验得到的结论是：______ 。
22. 抗击新冠肺炎疫情期间，武汉火神山医院夜以继日进行抢建，如图所示为某品牌的挖掘机在现场施工的情景，当挖掘机将质量为200kg的泥土匀速举高3m时，用时2s，此时挖掘机的功率为20kW。
求：(1)泥土的重力；
(2)挖掘机克服泥土重力所做的功；
(3)此时挖掘机的机械效率。(g取10N/kg)








23. 如图甲，当开关S1和S2都闭合时，额定电压为2V的小灯泡刚好正常发光，图乙为灯泡和定值电阻的伏安图象，求：(1)此时电流表的示数；
(2)定值电阻工作1min所消耗的电能；
(3)电路的总功率。








24. 物理实验小组用图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率，电源为两节新干电池。
(1)请你用笔画线代替导线，把图甲电路连接完整，要求滑动变阻器的滑片向右滑动时灯泡变亮。
(2)正确连接电路后，闭合开关，小灯泡不发光，电流表无示数，电压表示数约等于电源电压，则故障原因可能是______ 。
(3)故障排除后，闭合开关，实验过程中发现电压表示数为2V，为了测定小灯泡的额定功率，同学们应将变阻器滑片向______ (选填“左”或“右”)端移动，同时注意观察______ 表的示数变化，直到小灯泡正常发光。
(4)当调节滑动变阻器的滑片，使电压表的示数为2.5V。此时电流表的示数如图乙所示。则通过小灯泡的电流是______ A。小灯泡的额定功率是______ W，此时滑动变阻器连入电路的阻值是______ Ω(保留一位小数)。

25. 阅读短文，回答问题。
螺旋在生产生活中的应用
根据斜面可以省力的原理，人们在生活中发明了螺旋状的机械工具，如螺栓、螺钉、螺旋千斤顶等(如图所示)螺旋千斤顶又称机械式千斤顶，是通过人力旋转手柄，使螺杆上升，从而达到将重物举起的目的。
普通螺旋千斤顶靠螺纹自锁作用支持重物，最大起重量能达10吨，且构造简单，但传动效率低，返程慢。自降螺旋千斤顶的螺纹无自锁作用，装有制动器，放松制动器，重物即可自行快速下降，缩短返程时间，但这种千斤顶构造较复杂。
(1)生活中为了将螺钉旋入木板中，用螺丝刀旋转螺钉时，可以省______ ，但不能省______ ；
(2)为了使螺栓使用时更省力，可以在螺纹上涂抹一些润滑油，这是为了减小______ ，盘山公路也可以看成一种螺旋，其目的主要是为了省______ ；
(3)使用螺旋千斤顶时，如果人始终垂直于手柄用力为F且作用点离螺杆中心的距离为L，每旋转两圈，螺杆将质量为m的重物上举的高度为h，圆的周长公式为2πr(r为圆的半径)，则螺旋千斤顶的机械效率用字母表示为η=______ 。当升起同一重物时，能提高螺旋千斤顶效率的主要办法是______ 。(选填“加润滑油”或“加长手柄”)
答案和解析

1.【答案】D

【解析】解：电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内，此过程中，扫地车的总质量变大，速度和高度不变，则动能和重力势能均变大，故D正确。
故选：D。
影响动能的影响因素是物体的质量和运动的速度，影响重力势能的因素是物体的质量和高度，据此分析即可解答。
本题考查了影响动能和势能的大小变化，分析好扫地车工作时速度、质量和高度的变化是关键。

2.【答案】C

【解析】解：
A、用酒精灯加热烧杯中的水，水从酒精灯火焰吸收热量，是通过热传递改变物体内能的，故A不符合题意；
B、放入热汤中的金属勺子变烫，金属勺子从热汤中吸收热量，是通过热传递改变物体内能的，故B不符合题意；
C、刀在磨刀石上摩擦时，克服摩擦做功，机械能转化为刀的内能，是通过做功的方式改变物体的内能，故C符合题意；
D、冬天人们通过晒太阳使身体暖和起来，人体从阳光中吸收热量，是通过热传递改变物体内能的，故D不符合题意。
故选：C。
改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
解决此类题目的关键是能根据做功和热传递改变物体内能的区别正确判断改变物体内能的方式。

3.【答案】C

【解析】解：由导体的决定因素可知，要探究导体电阻的大小与决定因素的关系，需要用到控制变量法。将一根粗细均匀的电阻丝分成两段，由此可以确定这两段电阻丝的材料、横截面积是相同的。根据图示的两根电阻丝，可以知道电阻丝的长度不同。因此实验探究的是导体的电阻与长度的关系。
故选：C。
(1)导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看对电阻的影响；
(2)根据题目中的操作，结合图示的物理情景，找出两根电阻丝的不同点，然后利用控制变量法的思路从而可以确定实验探究的目的。
由于电阻的大小由多个决定因素决定，因此探究其大小时与其决定因素的关系时，要用到控制变量法。理解控制变量法的具体使用方法是解决此题的关键。

4.【答案】C

【解析】解：甲、乙两个轻质小球相互排斥，说明甲、乙两个轻质小球带有同种电荷，玻璃棒带正电，甲球与带正电的玻璃棒相互吸引，则甲球带负电，又甲、乙两球带有同种电荷，则乙球带负电，故C正确。
故选：C。
同种电荷相互排斥，异种电荷相互吸引。
带电体吸引不带电体，排斥带同种电荷，吸引可能带异种电荷，其中之一带电，注意带电体具有吸引轻小物体的性质的情况。

5.【答案】B

【解析】解：
AB、据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故A错误，B正确；
C、验电器不能检验出带的是正电还是负电，故C错误；
D、用毛皮摩擦过的橡胶棒因得到电荷带负电，故D错误。
故选：B。
(1)验电器是检验物体是否带电的仪器，其工作原理是：同种电荷相互排斥。可以通过金属箔张开角度的大小粗略判断电荷的多少，但无法准确检验电荷量的多少，更不能检验出所带电荷是正电还是负电。
(2)人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电。
本题考查了验电器的工作特点，明白验电器的制作原理是解决该题的关键。

6.【答案】C

【解析】解：(1)声控开关的特点是：有声音闭合，无声音断开；光控开关的特点是：有光照断开，无光照闭合，据此，学校楼梯间自动声光控开关在白天(有光)时，光控开关断开；有声音时，控制开关闭合，故BD错误；
(2)根据实际情况，楼梯间自动声光控开关只能在晚上有声音时才能使灯发光，即声控和光控开关共同控制灯，任何一个开关不能单独控制灯的发光，故两开关应串联后再控制灯，故A错误，只有C正确。
故选：C。
(1)根据题意确定两开关的状态；
(2)根据实际情况，只能在晚上有声音时才能使灯发光，据此确定开关的连接方式。
本题的关键是明确两开关的工作特点，根据灯泡的工作条件确定开关的连接方式。

7.【答案】B

【解析】解：A、实验室小灯泡的电阻约为10Ω，符合实际，故A正确。
B、对人体安全的电压不高于36V，故B不正确。
C、照明灯的电流约为0.2A，符合实际，故C正确。
D、空调的电功率约为1000W，符合实际，故D正确。
故选：B。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。

8.【答案】B

【解析】解：在实验中，其中一个容器的外部，将一个完全相同的电阻和这个容器内的电阻并联，再接入原电路，使通过左边容器中电阻的电流与通过右边容器中电阻的电流不同，可以探究电流产生的热量与通过导体的电流大小的关系。
故选：B。
本题考查了学生对焦耳定律的认识，注重了探究实验的考查，同时在该实验中利用了控制变量法和转换法，是中考物理常见题型。

9.【答案】C

【解析】解：A、描述热量的术语只能用“吸收”或“放出”，不能用“含有”故A错误；
B、物体吸收热量，它的温度可能会升高，也可能不变，例如：晶体熔化过程中，吸收热量，但温度不变，故B错误；
C、物体温度变化其内能一定变化，物体温度升高，它的内能一定增加，故C正确；
D、物体的内能减少，可能是放出热量，还有可能是对外做功，故D错误。
故选：C。
(1)物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的。
(2)改变物体内能的方式有做功和热传递两种方式，二者是等效的。
本题是一道热学综合题，主要考查学生对内能、热传递的条件及改变物体内能方法的理解，是中招的热点，热学的难点。

10.【答案】C

【解析】解：
A、根据P=U2R，若电灯实际电压变大，实际功率也会变大，灯会变亮，故A错误；
BD、用电器的额定电压是指其正常工作时的电压，额定功率是在额定电压下工作时的功率。用电器的额定电压和额定功率只有一个，不会改变。故BD错误；
C、灯泡的亮度取决于灯泡的实际功率，若实际功率变小；会导致电灯将会变暗。故C正确。
故选：C。
灯泡的亮度取决于灯泡的实际功率，灯变暗可能是功率变小。
本题考查用物理知识解释生活中的现象，理解额定电压和额定功率的概念，明确灯泡亮度是由实际功率决定是关键。

11.【答案】比热容  8.4×106  1.5×107

【解析】解：(1)因为水的比热容较大，在质量和降低温度相同时，根据可知，水放出较多的热量，避免秧苗被冻坏。
(2)水放出的热量：。
(3)酒精完全燃烧放出的热量：。
故答案为：比热容；8.4×106；1.5×107。
(1)知道水的比热容是常见物质中最大的；根据，气温降低时，由于水的比热容比较大，在质量一定时，水可以放出更多的热量。
(2)根据可求出水放出的热量。
(3)知道酒精的热值和质量，利用公式Q=mq可求酒精完全燃烧放出的热量。
本题考查水比热容比较大在生活中的应用以及热量的计算公式、热值计算公式的运用，物理知识就是应用于生活的，我们要学会利用物理知识改变我们的生活、解释我们生活中的物理现象，这也是中考的一个出题方向。

12.【答案】S2  S1、S3  电源短路

【解析】解：(1)当闭合开关S2时，则电流从电源正极出发后先后依次经过两盏灯泡，所以它们是串联的；
(2)若闭合开关S1、S3，电流从电源正极出发后分别流经两盏灯泡，后又汇合一点回到电源的负极，所以它们是并联的；
(3)若同时闭合开关S1、S2、S3，会形成短路现象，造成电流过大，烧坏电源，发生事故，因此绝对不允许同时闭合S1、S2、S3。
故答案为：S2；S1、S3；电源短路。
串联电路：把电路中各元件首尾相接，连入电路就是串联。
并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联。
电源短路是指电源两极不经过用电器直接连通的电路，电源短路会烧坏电源，是绝对不允许的。
本题考查了并联、串联的连接和开关的状态对电灯的连接方式的影响，同时要注意理解电路的三种状态。

13.【答案】压缩  机械  内

【解析】解：由图知，两个气门都关闭，活塞向上运动，此冲程为压缩冲程，能量转化形式为：机械能转化为内能。
故答案为：压缩；机械；内。
内燃机的四冲程：吸气、压缩、做功、排气冲程；根据气门的关闭情况和活塞的运行方向判断是哪一个冲程；压缩冲程将机械能转化内能，做功冲程将内能转化为机械能。
解决此题要结合内燃机的四个冲程工作特点进行分析解答，要熟记内燃机的四个冲程的工作过程。

14.【答案】15044000.4

【解析】解：(1)小华家电能表上月底的示数为35373，电能表在读数时注意最后一位是小数，
则电能表上月底的示数为3537.3kW⋅h，月末示数为W2=3687.3kW⋅h
本月消耗的电能为W=W2−W1=3687.3kW⋅h−3537.3kW⋅h=150kW⋅h=150度；
(2)由图可知，电能表允许通过的最大电流为20A，电能表允许接入用电器的最大总功率为：
P=UI=220V×20A=4400W；
(3)电能表的转盘转120转转时，电路消耗的电能：W′=120r600r/(kW⋅h)=0.2kW⋅h；
所用时间t=30min=12h，
则该用电器的功率：
P=Wt=0.2kW⋅h12h=0.4kW。
故答案为：150；4400；0.4。
(1)小华家本月用电的计算方法：本月底的示数减去上月底的示数，电能表在读数时注意最后一位是小数，单位kW⋅h；
(2)利用P=UI求出电能表允许接入用电器的最大总功率；
(3)600r/kW⋅h表示电路中每消耗1kW⋅h的电能，电能表的转盘转600转，据此求出表盘转过120圈时用电器消耗的电能，利用P=Wt求出用电器的功率。
本题考查家庭消耗电能的计算、以及电功率的计算，关键是能正确理解电能表各个参数的物理意义。

15.【答案】变大  变小  R0

【解析】解：(1)由图知，R0和滑动变阻器Rx串联，电流表测电路中电流，当油箱中油面下降时，滑片向上滑动，变阻器连入电路的长度变大，阻值变大，电路中总电阻变大，电源电压一定，由欧姆定律可知电路中电流变小；
(2)油面升高时，滑片向下滑动，滑动变阻器连入电路的阻值变小，由串联电路的分压原理知，滑动变阻器分得电压减小，R0分得电压变大，根据题目要求电压表示数变大，所以电压表应并联在R0两端。
故答案为：变大；变小；R0。
(1)当油箱中油面下降时，从杠杆的偏转确定滑动变阻器的变化，再利用欧姆定律进行分析判断电路中电流的变化；
(2)根据油面升高时判断变阻器连入阻值变化，由串联电路的分压原理判断两电阻的电压变化，从而判断电压表的连接。
本题主要考查串联电路特点和欧姆定律的应用，要掌握好滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流。

16.【答案】闭合  880 80

【解析】解：由电路图可知，开关S闭合时电路为R1的简单电路，开关S断开时R1与R2串联，
因串联电路中总电阻大于任何一个分电阻，
所以，当开关S闭合时，电路的总电阻最小，由P=UI=U2R可知，电路的功率最大，属于加热状态，
则，
当开关S断开时，R1与R2串联，属于保温状态，
因串联电路中总电阻等于各分电阻之和，
所以，保温功率。
故答案为：闭合；880；80。
由电路图可知，开关S闭合时电路为R1的简单电路，开关S断开时R1与R2串联，根据电阻的串联比较两种情况下总电阻关系，根据P=UI=U2R可知，电路的总电阻最小时，电路的总功率最大，属于加热状态，反之属于保温状态，根据电阻的串联和P=UI=U2R求出加热功率以及保温功率。
本题考查了电阻的串联特点和电功率公式的应用，分清电饭煲处于不同状态时电路的连接方式是关键。

17.【答案】解：
根据实物图可知，电流从电源的正极经开关后开始分支，一支经过电流表、灯泡L2，另一支经过灯泡L1，然后两路汇合共同回到电源负极，如图所示：


【解析】根据实物图明确电流的流向，确定电路的串并联性质，再画出相应的电路图，并且要求电路图与实物图相对应。
根据电流的流向法，明确串并联电路的性质，再结合元件的连接顺序来画电路图，是一般的步骤要求。

18.【答案】解：两灯串联，电压表测量灯泡L1两端的电压，因电源电压为3V，故电压表选用小量程与L1并联，如下所示：


【解析】两灯串联，根据电源电压确定电压表选用的量程与待测电路并联，注意电流从电压表正接线柱流入，从负接线柱流出。
本题考查根据要求连接实物图，关键是电压表的连接。

19.【答案】竖直匀速  0.488.9%2.2提升物体的重力越大，机械效率越高  变小

【解析】解：(1)在实验中，应匀速竖直缓慢拉动弹簧测力计，使弹簧测力计的示数稳定，便于得出弹簧测力计的示数；
(2)第2次物体移动的距离h=10cm=0.1m，绳子自由端移动的距离s=30cm=0.3m，
第2次的有用功为：
；
第2次的总功为：
，
第2次实验中滑轮组的机械效率为：
；
(3)如图丙所示，测力计分度值为0.2N，第3次实验中弹簧测力计的示数为2.2N；
分析表格中的数据得出结论：同一滑轮组，提升物体的重力越大，机械效率越高；
(4)弹簧测力计拉动方向偏离了竖直方向，拉力F变大，拉下的距离s不变，总功变大，有用功不变，则滑轮组效率变小。
故答案为：(1)竖直匀速；(2)0.4；88.9%；(3)2.2；提升物体的重力越大，机械效率越高；(4)变小。
(1)在实验中，小明匀速竖直缓慢拉动弹簧测力计，此时，系统处于平衡状态，测力计示数等于拉力大小；
(2)根据算出有用功；根据算出总功，根据求出第2次实验中滑轮组的机械效率；
(3)根据测力计分度值读数；分析表格中的数据得出结论；
(4)若实验时弹簧测力计没有沿竖直方向拉动(拉力变大、s不变)，总功变大，有用功不变，根据效率公式判断测出的机械效率的变化。
本题测量滑轮组的机械效率，考查注意事项、机械效率计算、测力计读数和数据分析等知识，为中考热点问题，要掌握。

20.【答案】酒精灯  使液体受热均匀  加热时间  AB>B

【解析】解：(1)因用酒精灯的外焰加热，故实验前，按自下而上的顺序组装器材，即先固定酒精灯；实验中使用玻璃棒的目的是使液体受热均匀；
(2)根据转换法，两种液体吸收热量的多少可通过加热时间比较；
(3)根据实验数据绘制的温度与时间的关系图象如图乙所示可知：质量相等的A和B两种液体，在升高相同温度时，A加热时间长，故A吸收的热量较多；
质量相等的A和B两种液体，在吸收相同热量时，即加热时间相同，B升温较高，所以B的吸热能力要小于A的吸热能力，即A和B两种液体的比热容关系是cA>cB；
(4)由于B的吸热能力弱，根据Q=cm△t，质量相同的AB液体吸收或放出相同的热量，B的温度变化大，效果明显，放热多效果好；故B适合作为液体温度计中的测温物质。
故答案为：(1)酒精灯；使液体受热均匀；(2)加热时间；(3)A；B；>；(4)B。
(1)根据用酒精灯的外焰加热确定实验器材调试的顺序，从而确保一次调试到位；实验中使用玻璃棒的目的是使液体受热均匀；
(2)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(3)根据图乙分析回答；
(4)根据吸热能力的大小，利用Q=cm△t分析。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。

21.【答案】断开  阻值最大处  3 变大  左  7.5电压一定时，电流与电阻成反比

【解析】解：(1)连接电路时，为了安全，需断开开关，并将滑动变阻器的滑片移到阻值最大处；
(2)根据绘制的电流I随电阻R变化的图象，电阻两端的电压：UV=IR=0.2A×15Ω=-----=0.6A×5Ω=3V，即R两端电压保持3V不变；
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为3V；
(3)电阻R两端的电压始终保持3V，根据串联电路电压的规律，变阻器分得的电压：，滑动变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入15Ω电阻时，变阻器连入电路中的电阻为：，故滑动变阻器的阻值至少是7.5Ω。
(4)由图乙可知，电压一定时，电流与电阻成反比。
故答案为：(1)断开；阻值最大处；(2)3；变大；左；(3)7.5；(4)电压一定时，电流与电阻成反比。
(1)连接电路时，为了安全，需断开开关，并将滑动变阻器的滑片移到阻值最大处；
(2)根据绘制的电流I随电阻R变化的图象得出电阻两端的电压；根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
(3)探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当接入15Ω电阻时变阻器连入电路中的电阻；
(4)根据电流与电阻之积为一定值分析。
本题探究通电导体中电流与电阻的关系，考查了电路连接的注意事项、数据分析、控制变量法、操作过程和对器材的要求。

22.【答案】解：(1)泥土的重力：G=mg=200kg×10N/kg=2000N。
(2)挖掘机克服泥土重力所做的功：W=Gh=2000N×3m=6000J。
(3)此时挖掘机做的总功：，
挖掘机的机械效率：。
答：(1)泥土的重力为2000N。
(2)挖掘机克服泥土重力所做的功为6000J。
(3)此时挖掘机的机械效率15%。

【解析】(1)用G=mg计算重力。
(2)用W=Gh计算功。
(3)先用计算总功，再用计算机械效率。
本题考查功和机械效率的计算，属于基础题目。

23.【答案】解：当开关S1和S2都闭合时，电阻R与灯泡L并联，电流表测干路电流。
(1)因并联电路中各支路两端的电压相等，且小灯泡刚好正常发光，
所以，电源的电压U=UR=UL=2V，
由图乙可知，通过电阻R的电流IR=0.2A，通过灯泡L的电流IL=0.5A，
因并联电路中干路电流等于各支路电流之和，
所以，此时电流表的示数I=IR+IL=0.2A+0.5A=0.7A；
(2)定值电阻工作1min所消耗的电能WR=URIRt=2V×0.2A×60s=24J；
(3)电路的总功率P=UI=2V×0.7A=1.4W。
答：(1)此时电流表的示数为0.7A；
(2)定值电阻工作1min所消耗的电能为24J；
(3)电路的总功率为1.4W。

【解析】当开关S1和S2都闭合时，电阻R与灯泡L并联，电流表测干路电流。
(1)根据并联电路的电压特点结合小灯泡刚好正常发光得出电源的电压，根据图乙读出通过电阻R的电流和通过灯泡L的电流，利用并联电路的电流特点求出此时电流表的示数；
(2)根据W=UIt求出定值电阻工作1min所消耗的电能；
(3)根据P=UI求出电路的总功率。
本题考查了并联电路的特点和电功公式、电功率公式的应用，要注意灯泡正常发光时的电压和额定电压相等。

24.【答案】灯泡断路  右  电压  0.260.651.9

【解析】解：(1)滑动变阻器滑片解B接线柱时，向右移动滑动变阻器滑片，滑动变阻器接入电路的阻值变小，把滑动变阻器串联接入电路，电路图如图所示：
；
(2)闭合开关后，闭合开关，小灯泡不发光，电流表无示数，说明电路为断路，电压表示数约等于电源电压，说明电压表与电源的两端相连，所以故障为灯泡断路；
(3)电压表的示数小于小灯泡的额定电压，故要使小灯泡正常发光，故应使小灯泡两端的电压增大，就应该让滑动变阻器两端的电压减小，就必须把滑动变阻器的阻值调小，即滑片向右移动，同时注意观察电压表的示数，当电压表的示数为2.5V时小灯泡正常发光；
(4)电流表的量程为0−0.6A，示数为0.26A；灯泡的额定功率为P=ULI=2.5V×0.26A=0.65W；
根据串联电路电压的规律知，滑动变阻器两端的电压为，
此时滑动变阻器连入电路的阻值是：
。
故答案为：(1)如图；(2)灯泡断路；(3)右；电压；(4)0.26；0.65；1.9。
(1)灯泡与滑动变阻器串联；滑动变阻器的滑片向右移动时，灯泡变亮，说明滑动变阻器接入电路的阻值变小，据此判断滑动变阻器的接法；
(2)闭合开关，灯泡不亮，可能是灯泡短路、或灯泡断路、或灯泡之外电路存在断路；电流表指针不动，说明电路断路；电压表有示数，说明电压表与电源两极相连，与电压表并联的小灯泡之外不存在断路；综合分析可知，电路故障是灯泡断路；
(3)由串联电路的电压特点--电压和电阻成正比，来分析滑动变阻器的滑片移动情况。
(4)根据量程和分度值，读出示数，然后根据P=UI求出功率，根据串联电路电压的规律和R=UI算出滑动变阻器连入电路的阻值。
本题考查了测量电功率的实验中电路故障的判断、电流表的读数、串联电路的分压作用、欧姆定律的应用及额定功率的计算。

25.【答案】力  功  摩擦力  力 mgh4πFL×100%；  加润滑油

【解析】解：(1)生活中为了将螺钉旋入木板中，用螺丝刀旋转螺钉时，利用斜面知识可以省力不能省功；
(2)涂抹润滑油可以使减小物体间的摩擦力；盘山路是一种斜面，可省力；
(3)有用功，总功为，机械效率；
加润滑油会减小摩擦力，减小额外功，会使机械效率增大；加长手柄会使总功增大，会使机械效率减小。
故答案为：(1)力；功；(2)摩擦力；力；(3)mgh4πFL×100%；加润滑油。
(1)利用斜面可以省力不能省功；
(2)润滑油可以减小物体间的摩擦力；使用斜面可以省力，斜面越平缓，越省力；
(3)机械效率等于有用功和总功之比，有用功等于克服物体重力做的功，总功为人所施加的力做的功。
本题考查斜面省力的知识，机械效率的计算机增大机械效率的方法等问题。
