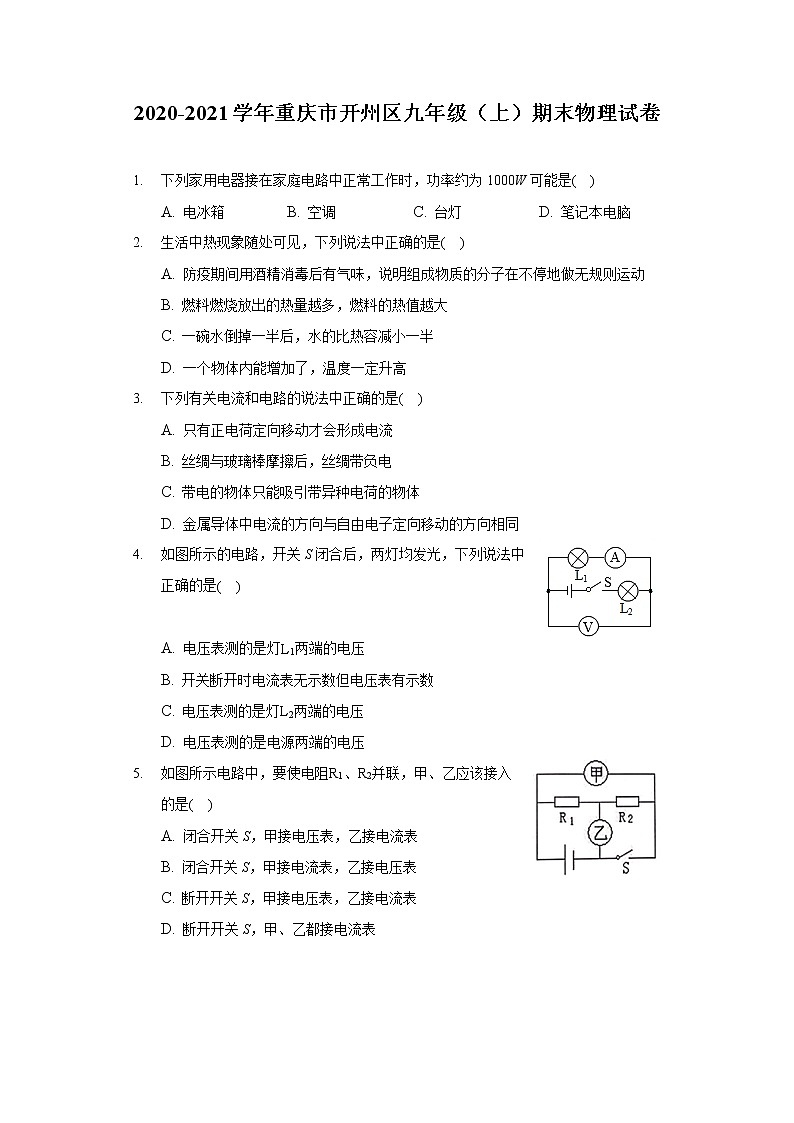

2020-2021学年重庆市开州区九年级（上）期末物理试卷

1. 下列家用电器接在家庭电路中正常工作时，功率约为1000W可能是( )
A. 电冰箱 B. 空调 C. 台灯 D. 笔记本电脑
2. 生活中热现象随处可见，下列说法中正确的是( )
A. 防疫期间用酒精消毒后有气味，说明组成物质的分子在不停地做无规则运动
B. 燃料燃烧放出的热量越多，燃料的热值越大
C. 一碗水倒掉一半后，水的比热容减小一半
D. 一个物体内能增加了，温度一定升高
3. 下列有关电流和电路的说法中正确的是( )
A. 只有正电荷定向移动才会形成电流
B. 丝绸与玻璃棒摩擦后，丝绸带负电
C. 带电的物体只能吸引带异种电荷的物体
D. 金属导体中电流的方向与自由电子定向移动的方向相同
4. 如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是( )

A. 电压表测的是灯L1两端的电压
B. 开关断开时电流表无示数但电压表有示数
C. 电压表测的是灯L2两端的电压
D. 电压表测的是电源两端的电压
5. 如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是( )
A. 闭合开关S，甲接电压表，乙接电流表
B. 闭合开关S，甲接电流表，乙接电压表
C. 断开开关S，甲接电压表，乙接电流表
D. 断开开关S，甲、乙都接电流表

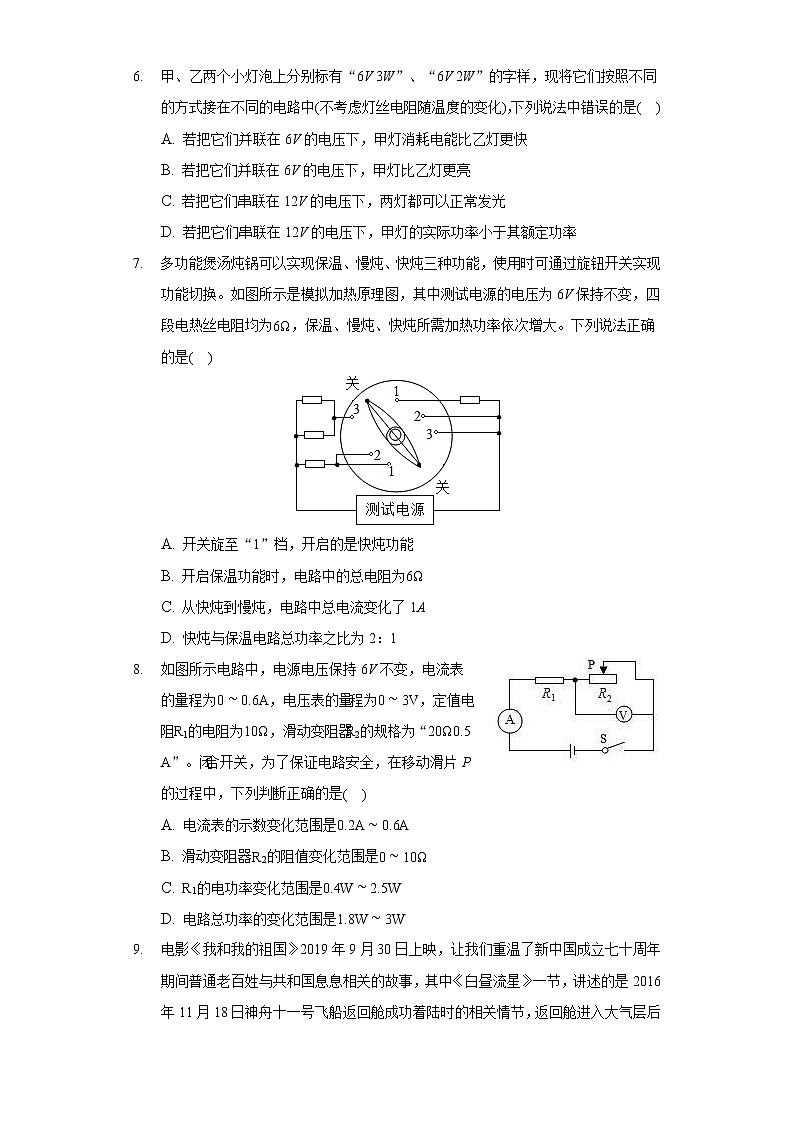

6. 甲、乙两个小灯泡上分别标有“6V 3W”、“6V 2W”的字样，现将它们按照不同的方式接在不同的电路中(不考虑灯丝电阻随温度的变化)，下列说法中错误的是( )
A. 若把它们并联在6V的电压下，甲灯消耗电能比乙灯更快
B. 若把它们并联在6V的电压下，甲灯比乙灯更亮
C. 若把它们串联在12V的电压下，两灯都可以正常发光
D. 若把它们串联在12V的电压下，甲灯的实际功率小于其额定功率
7. 多功能煲汤炖锅可以实现保温、慢炖、快炖三种功能，使用时可通过旋钮开关实现功能切换。如图所示是模拟加热原理图，其中测试电源的电压为6V保持不变，四段电热丝电阻均为6Ω，保温、慢炖、快炖所需加热功率依次增大。下列说法正确的是( )
A. 开关旋至“1”档，开启的是快炖功能
B. 开启保温功能时，电路中的总电阻为6Ω
C. 从快炖到慢炖，电路中总电流变化了1A
D. 快炖与保温电路总功率之比为2：1
8. 如图所示电路中，电源电压保持6V不变，电流表的量程为0∼0.6A，电压表的量程为0∼3V，定值电阻R1的电阻为10Ω，滑动变阻器R2的规格为“20Ω0.5A”。闭合开关，为了保证电路安全，在移动滑片P的过程中，下列判断正确的是( )
A. 电流表的示数变化范围是0.2A∼0.6A
B. 滑动变阻器R2的阻值变化范围是0∼10Ω
C. R1的电功率变化范围是0.4W∼2.5W
D. 电路总功率的变化范围是1.8W∼3W
9. 电影《我和我的祖国》2019年9月30日上映，让我们重温了新中国成立七十周年期间普通老百姓与共和国息息相关的故事，其中《白昼流星》一节，讲述的是2016年11月18日神舟十一号飞船返回舱成功着陆时的相关情节，返回舱进入大气层后与大气剧烈摩擦，使返回舱的______ 能增大，温度升高，这是通过______ 的方式来改变了返回舱的内能。
10. 在全国政协十三届三次会议上，政协委员宋鑫表示“人们对幸福生活的追求在不断提升，现在南方也有了冬季供暖的需求”，地暖采用水作为工作介质是利用了水的比热容______(选填“大”或“小”)的特性，若将标准大气压下的5kg水从20℃烧沸腾，水需要吸收的热量为______
11. 如图所示的电路中，电源电压不变，当开关S闭合，滑动变阻器的滑片P由左端向右移动到中点的过程中，电流表A1的示数______ ，电压表V的示数______ 。(两空均选填“变大”、“不变”或者“变小”)
12. 如图所示是小明家安装的电能表，他将额定功率为120W的电冰箱单独接入电路正常工作一天，消耗了0.72kW⋅h的电能，则他家电能表的转盘要转过______ 转。由于电冰箱是间歇性工作的，他家电冰箱这一天实际工作了______ h。



13. 如图所示是某款调光台灯的简化电路原理图。灯L标有“12V 6W”字样，当滑动变阻器时滑片P在最右端时，灯L正常发光，电源电压不变，不考虑温度对灯丝电阻的影响。当滑动器变阻器接入电路的电阻是16Ω时，电路中的电流为______ A；当滑片P位于滑动变阻器的中点和最左端时，灯L消耗的实际功率之比是25：9，则滑动变阻器的滑片P在最左端时灯L消耗的实际功率是______ W。
14. 近几年，美国打压华为，基本上每天都可以看到相关消息。为什么美国极力打压华为，原因很简单，一是华为在5G领域的领先地位，这使得美国有危机感；二是华为守住了中国人自己的智能手机市场，使苹果失去了以前绝对的市场优势，彻底打破了美国在通信行业的垄断地位。为此，小明同学查阅资料发现，我国的“华为”公司是当今世界通讯领域的龙头企业，在手机及其它通讯设备的设计制造方面掌握了诸多高新科技成果。以手机为例，华为最近推出的“Mte30pro”，边角为圆润设计，4500mAh超大容量电池，采用了“超级快充”技术，超级快充外壳用品质优良的通用工程塑料做成，其内的金属线比普通手机充电线要粗一些，减少了电流通过充电导线的发热，既提高了充电的安全性，又极大方便了人们的使用。“Mate30pro”使用4000万像素电影摄像头、4000万像素超感光摄像头、800万像素长焦摄像头、3D深感摄像头，四颗镜头默契配合，助你尽情探索大自然的神秘，定格生活艺术，记录你身边精彩的故事。
请找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复。
示例：物理信息：4000万像素电影摄像头；物理知识：凸透镜成像。
作答：物理信息：______ ；
物理知识：______ 。







15. (1)如图所示是两个热学实验，请写出各实验说明的物理知识：
①A实验说明组成物质的分子之间有______ ；
②B实验说明管内水蒸气对软木塞做功，水蒸气的内能转化为软木塞的______ 能；
(2)小明同学为了探究水和煤油的吸热能力，做了如下实验，在两个相同的烧杯中分别盛有水和煤油，用两个相同的电加热器加热，用温度计测量液体吸收热量后的温度值。下表是实验记录的数据。请分析实验数据，回答下列问题：
液体名称
液体初温t1/℃
液体末温t2/℃
通电时间t/min
水
20
56
8
煤油
20
56
4
①探究水和煤油的吸热能力，在实验之前要控制水和煤油的初温和______ 相同；(选填“质量”或者“体积”)
②水和煤油吸热的多少是通过______ 来反映的；(选填“温度计上升的示数”或者“加热时间的长短”)
③若使水和煤油加热相同的时间，______ (选填“水”或者“煤油”)升高的温度高些；
④分析实验数据可知______ (选填“水”或者“煤油”)的吸热能力强；
⑤小明同学在本次实验中用到的研究方法是______ 。(选填“控制变量法”或者“理想模型法”)

16. 如图所示是小明探究并联电路电流规律的电路图。
(1)小明把电流表接入如图中的A处，闭合开关S后，发现小灯泡L1不亮，L2亮，电流表无示数，产生这种现象的原因可能是______ ；(选填“L1短路”或者“L1断路”)
(2)小明改正错误后，进行了三次实验，分别测出如表的数据：
实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.2
0.3
2.5
2
0.4
0.3
0.7
3
0.1
0.3
0.4
小明记录的实验数据中______ A(填数字)这个数据存在问题，造成该数据错误的原因应该是______ 。纠正错误后，小明分析表格中的数据可以得出：在并联电路中，______ ；
(3)为了防止个别偶然因素的影响，我们可以采用下列两种方法之一来重复实验，用来完成第2次和第3次的测量：A.改变电池节数；B.更换其中一条支路中的小灯泡(规格不同)。通过对上面的数据分析可知，第2、3两次实验是采用方法______ (选填“A”或者“B”)来进行的，判断的依据是______ 。
17. 如图所示，小明在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，有两个规格分别为“20Ω1A”的A滑动变阻器和“10Ω2A”的B滑动变阻器，电源电压为6V不变。

(1)本实验中应选择滑动变阻器______ ；(选填“A”或者“B”)
(2)请你用笔画线代替导线将如图甲中的实物电路连接完整，要求滑动变阻器的滑片P向左移动时，电
路中的电流变小；
(3)闭合开关前，滑动变阻器滑片P应该位于滑动变阻器的______ 端；(选填“左”或者“右”)
(4)连好电路后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数。接下来应进行的操作是______ ；(选填“A”、“B”或者“C”)
A.断开开关，更换小灯泡B.检查电路是否断路C.移动滑动变阻器的滑片，观察小灯泡是否发光
(5)问题解决后，继续进行实验，发现电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑动变阻器的滑片向______ (选填“左”或者“右”)移动，直至小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为______ W；
(6)另一实验小组的小华同学做“测定小灯泡的额定功率”的实验，所用小灯泡的额定电压为2.5V，滑动变阻器标有“20Ω1A”的字样。电源电压不变但未知，他按正确的方法连接好电路并按正确的实验步骤操作，闭合开关时，观察到电压表、电流表的示数分别为1V和0.2A。他移动滑动变阻器的滑片，发现当滑动变阻器的滑片在中点位置附近时小灯正常发光，此时电流表示数为0.28A，则他使用的电源电压为______ V，小灯泡的额定功率为______ W。
18. 如图所示，电源两端的电压保持不变，电阻R2阻值为10Ω，闭合开关S后，电流表A的示数为0.6A，电流表A1的示数为0.4A。求：
(1)电源两端的电压；
(2)电阻R1的阻值。











19. 如图甲所示的电路中，电源电压不变，定值电阻R0=20Ω，滑动变阻器R的最大阻值为10Ω，小灯泡L上标有“6V 6W”的字样，其电流随电压变化的曲线如图乙。当只闭开关S、S1，滑动变阻器滑片位于最右端时，小灯泡L的实际功率为3.2W，求：

(1)小灯泡L正常发光时的电阻；
(2)电源电压；
(3)只闭合开关S、S2，100s内电流通过R0产生的最少热量。







20. 为反对浪费，响应“光盘行动”，开州区某中学的小明同学为自助餐厅的餐桌设计了“光盘仪”。餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定值，人一但离开餐桌，提示器就会发出提示音，其原理如图所示。电源电压为12V保持不变，提示器的传感器R0恒为30Ω，当电路中的电流达到0.06A及以上时，人离开餐桌后提示器会发出提示音。传感器R1的阻值随载盘台所载质量(即空餐盘和食物质量之和)变化的关系如下表所示，开关S闭合后，求：
(1)当载盘台所载质量为180g时，电路中的电流；
(2)当载盘台所载质量为210g时，电流通过R0消耗的电功率；
(3)若空餐盘质量为90g，盘内剩余食物的质量至少为多少克时人离开餐桌后提示器会发出提示音。
载盘台所载质量m/g
120
130
140
150
160
170
180
190
200
210
传感器R1/Ω
180
170
160
150
140
130
120
110
100
90








答案和解析

1.【答案】B

【解析】解：A、电冰箱的额定功率大约200W，故A不符合题意；
B、空调是大功率用电器，其功率大约1000W，故B符合题意；
C、台灯正常工作时的电功率约为25W，故C不符合题意；
D、笔记本电脑的功率在60W左右，故D不符合题意。
故选：B。
掌握家用电器的额定功率，例如电视机、电冰箱、电风扇、空调、电饭锅、微波炉、洗衣机、抽油烟机、电吹风等，根据生活经验和对各种家用电器功率的了解进行解答，排除差距较大的选项，选择较接近的答案。
本题主要考查学生对电功率物理含义的理解和掌握，用电器的额定功率根据生活经验进行记忆，不但记住常用的家用电器的额定功率，同时也能求出用电器的额定电流。

2.【答案】A

【解析】解：A、防疫期间用酒精消毒后有气味，这是扩散现象，扩散现象说明物质的分子都在不停地做无规则运动，故A正确；
B、根据Q=mq知，相同质量的不同燃料完全燃烧时，放出热量越多的燃料，其热值越大，不知道质量的大小，无法根据热量判定热值的大小，故B错误；
C、一杯水和一桶水比较，质量相同、体积不同，但都是水，物质种类、状态相同，所以比热容相同，故C错误；
D、物体吸收热量，内能增加，温度不一定升高，例如晶体的熔化过程，吸收热量，温度不变，故D错误。
故选：A。
(1)扩散现象表明，一切物质的分子都在不停地做无规则运动；
(2)根据Q=mq分析解答；
(3)比热容是物质的一种特性，同种物质状态不变时比热容一定，与质量、热量和温度变化无关；
(4)晶体的熔化过程，吸收热量，温度不变。
本题所选择的现象都和生活实际相联系，试题注意引导学生利用所学知识分析解释生活中的现象，达到学以致用的目的。

3.【答案】B

【解析】解：A、正电荷定向移动可以形成电流，负电荷定向移动也可以形成电流，正负电荷向相反方向移动也可以形成电流，故A错误。
B、丝绸和玻璃棒摩擦，玻璃棒因缺少电子带正电，丝绸因多余电子带负电，故B正确。
C、带电体可以吸引带异种电荷的物体，也可以吸引轻小的不带电的物体，故C错误。
D、正电荷定向移动的方向规定为电流方向，自由电子带负电，所以金属导体中电流的方向和自由电子定向移动方向相反，故D错误。
故选：B。
(1)正电荷和负电荷的定向移动都可以形成电流。
(2)丝绸和玻璃棒摩擦，玻璃棒带正电，丝绸带负电。
(3)同种电荷相互排斥，异种电荷相互吸引；
带电体可以吸引轻小的物体。
(4)金属导体中电流的方向和自由电子定向移动方向相反。
本题考查了电流的形成、正电荷和负电荷、带电体的吸引和排斥、金属导体中电流方向和自由电子的定向移动方向等。

4.【答案】A

【解析】解：ACD、开关闭合时，两灯泡串联，电流表测量电路中的电流，电压表测量L1两端电压，故A正确，CD错误；
B、当开关断开时，电路为断路，电压表、电流表都没有示数，故B错误。
故选：A。
(1)当开关闭合时，两灯泡串联，电压表测量L1两端电压，电流表测量电路电流；
(2)当开关断开时，电路为断路，根据电压表的正负接线柱是否能与电源两极相连判断电压表的示数；电路中没有电流，因此电流表示数为零。
本题考查开关断开与闭合时电路的连接情况以及电压表和电流表的作用，关键知道开关断开与闭合时，电压表、电流表的测量对象。

5.【答案】D

【解析】解：电流表应串联在电路中，电压表应并联在电路中；
由图可知，要使R1、R2并联，则电流从电源正极流出，依次经过两条路径，最终回到负极，故一条路径为R1、乙电表、负极，另一条路径为甲电表、R2、乙电表回负极，由此可知，开关S应处于断开状态，甲、乙都为电流表，故D正确。
故选：D。
根据电流表串联在电路中，电压表并联在电路中，并结合串联电路的特点即可确定甲、乙的仪表种类和开关的状态。
本题考查了串并联电路的特点和电流表、电压表的使用。电流表串联在电路中，电压表是与用电器并联使用。

6.【答案】C

【解析】解：
AB、甲、乙两个小灯泡上分别标有“6V 3W”、“6V 2W”的字样，若把它们并联在6V的电压下，两盏灯泡都正常发光，其实际功率与额定功率相同，分别为3W和2W，实际功率越大，灯泡越亮，故甲灯比乙灯更亮；实际功率越大，消耗电能就越快，即甲灯消耗电能比乙灯更快，故AB正确；
CD、由P=UI可得，两灯泡的额定电流分别为：，；
由I=UR可得，两灯泡的电阻分别为：，；
若把它们串联在12V的电压下时，因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：，所以两灯都不可能正常发光，故C错误；
由P=UI=I2R可知，通过甲灯泡的电流小于甲灯的额定电流，则甲灯的实际功率小于其额定功率，故D正确。
故选：C。
(1)两灯泡并联时它们两端的电压相等，根据灯泡的实际功率判定消耗电能的快慢和灯泡的亮度；
(2)两灯泡串联时，根据电阻的串联和欧姆定律求出电路中的电流，电路中的电流和灯泡的额定电流相等时灯泡正常发光，根据P=UI=I2R判断两灯泡的实际功率关系，实际功率大的消耗电能快。
本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，关键是知道灯泡的亮暗取决于实际功率的大小。

7.【答案】C

【解析】解：A、开关旋至“1”档，两个电阻串联，此时电路总电阻：；
此时的总功率；
开关旋至“2”档，只有一个电阻工作，
此时的总功率P2=U2R=(6V)26Ω=6W；
开关旋至“3”档，两个电阻并联，并联的电阻为：，
此时的总功率；
因此开关旋至“1”档，为保温挡；接“2”时为慢炖，接“3”时为快炖，故A错误；
B、开关旋至“1”档，为保温挡，总电阻为12Ω，故B错误；
C、快炖时，两个电阻并联，总电流为：；
慢炖时，只有一个电阻，总电流为：I=UR=6V6Ω=1A；
则从快炖到慢炖，电路总电流变化：，故C正确；
D、快炖与保温电路总功率之比：P3：P1=12W：3W=4：1，故D错误。
故选：C。
AB、分析开关旋至不同位置时电路连接，由串联和并联电阻的规律和P=U2R分别求出不同挡位下的总电阻和加热功率，然后即可结合保温、慢炖、快炖所需加热功率依次增大判断得出；
C、由欧姆定律得出快炖到慢炖时电路的电流，从而得出电路总电流变化量；
D、根据快炖与慢炖的功率得出快炖与慢炖电路的总功率之比。
本题考查了串联、并联电路的规律和欧姆定律、电功率公式的应用，分清三个挡位对应的电路的结构。

8.【答案】D

【解析】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
(1)因串联电路中各处的电流相等，且电流表的量程为0∼0.6A，R2允许通过的最大电流为0.5A，所以电路中的最大电流，此时R1两端的电压最大，电压表的示数最小，变阻器接入电路中的电阻最小，
由I=UR可得，R1两端的最大电压：，
R1的最大功率：；
电路消耗的最大功率：；
因串联电路中总电压等于各分电压之和，
所以，电压表的最小示数：，
滑动变阻器R2接入电路的最小阻值：；
(2)当电压表的示数最大为U2=3V时，
R1两端的最小电压：U1=U−U2=6V−3V=3V，
电路中的最小电流：，
R1的最小功率：；
电路消耗的最小功率：；
此时滑动变阻器接入电路中的电阻：R2=U2I=3V0.3A=10Ω
