初中物理粤沪版八年级下册第六章 力和机械5 探究杠杆的平衡条件课堂检测

这是一份初中物理粤沪版八年级下册第六章 力和机械5 探究杠杆的平衡条件课堂检测，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

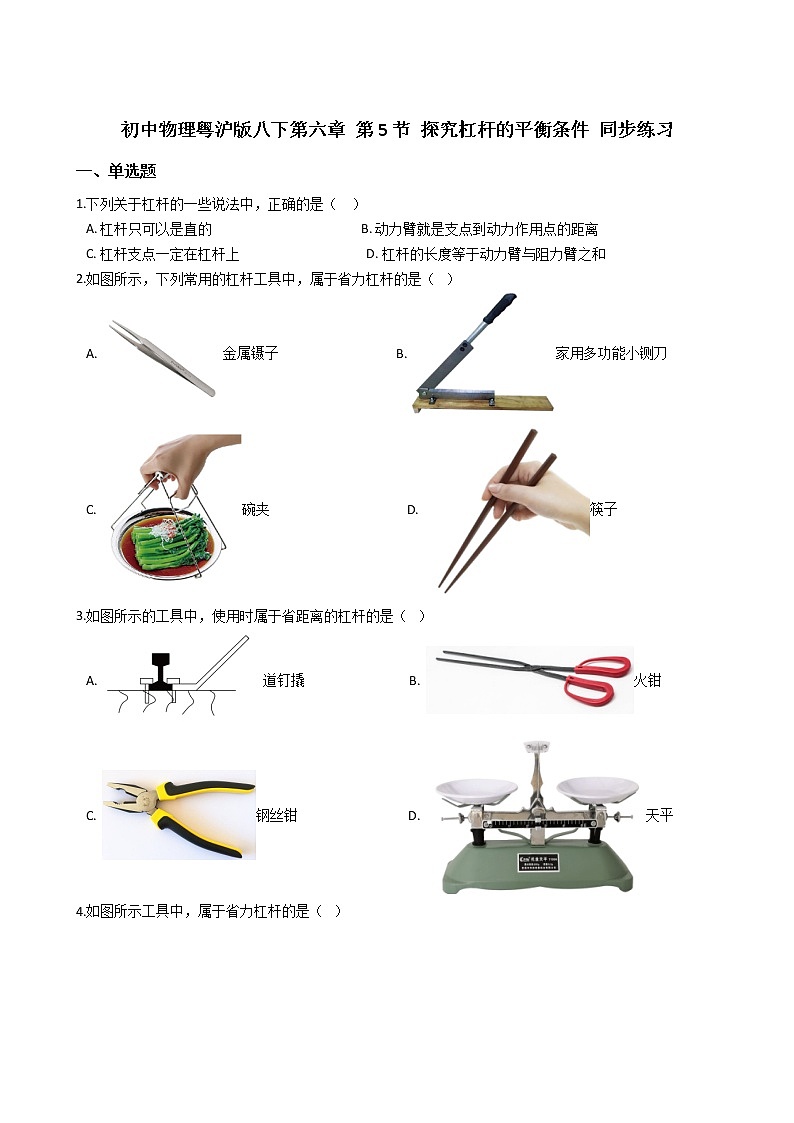

 初中物理粤沪版八下第六章 第5节 探究杠杆的平衡条件 同步练习一、单选题1.下列关于杠杆的一些说法中，正确的是（   ）            A. 杠杆只可以是直的                                              B. 动力臂就是支点到动力作用点的距离
C. 杠杆支点一定在杠杆上                                       D. 杠杆的长度等于动力臂与阻力臂之和2.如图所示，下列常用的杠杆工具中，属于省力杠杆的是（   ）            A. 金属镊子                                    B. 家用多功能小铡刀
C. 碗夹                                           D. 筷子3.如图所示的工具中，使用时属于省距离的杠杆的是（   ）            A. 道钉撬                                B. 火钳

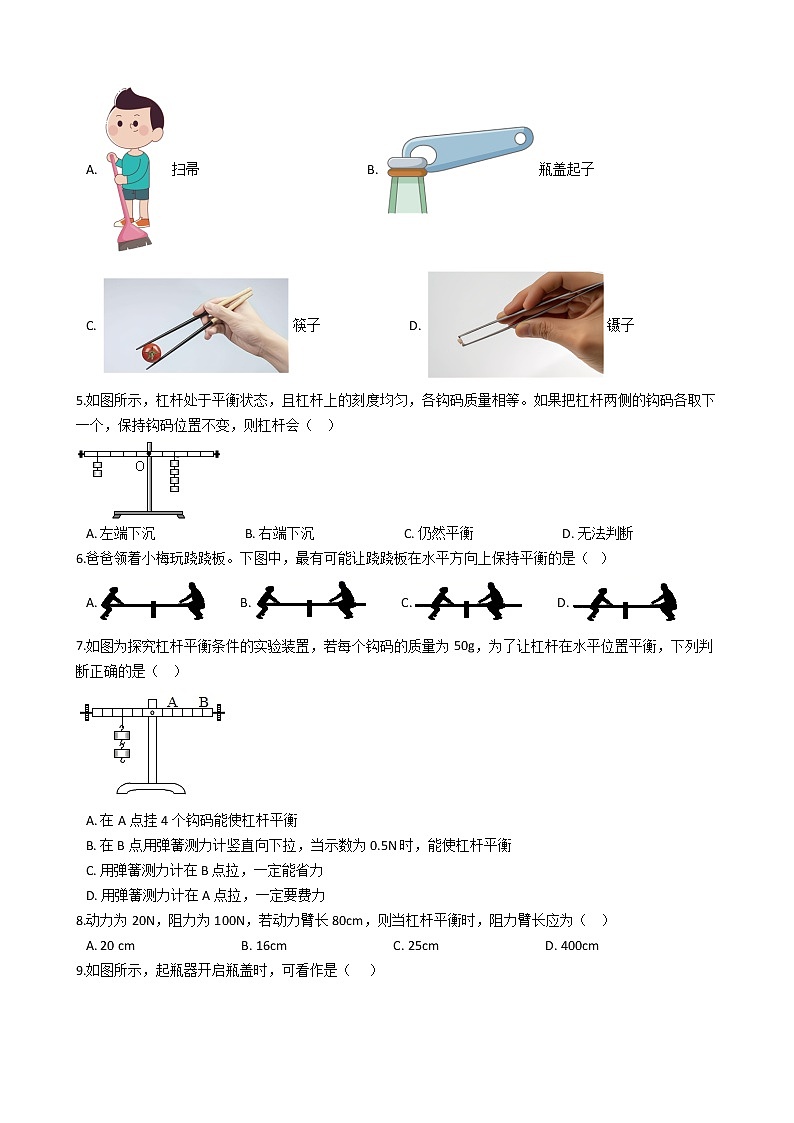

C. 钢丝钳                                  D. 天平4.如图所示工具中，属于省力杠杆的是（   ）            A.  扫帚                                                     B.  瓶盖起子
C.  筷子                           D.  镊子5.如图所示，杠杆处于平衡状态，且杠杆上的刻度均匀，各钩码质量相等。如果把杠杆两侧的钩码各取下一个，保持钩码位置不变，则杠杆会（   ）  A. 左端下沉                           B. 右端下沉                           C. 仍然平衡                           D. 无法判断6.爸爸领着小梅玩跷跷板。下图中，最有可能让跷跷板在水平方向上保持平衡的是（   ）            A.          B.          C.          D. 7.如图为探究杠杆平衡条件的实验装置，若每个钩码的质量为50g，为了让杠杆在水平位置平衡，下列判断正确的是（   ）  A. 在A点挂4个钩码能使杠杆平衡
B. 在B点用弹簧测力计竖直向下拉，当示数为0.5N时，能使杠杆平衡
C. 用弹簧测力计在B点拉，一定能省力

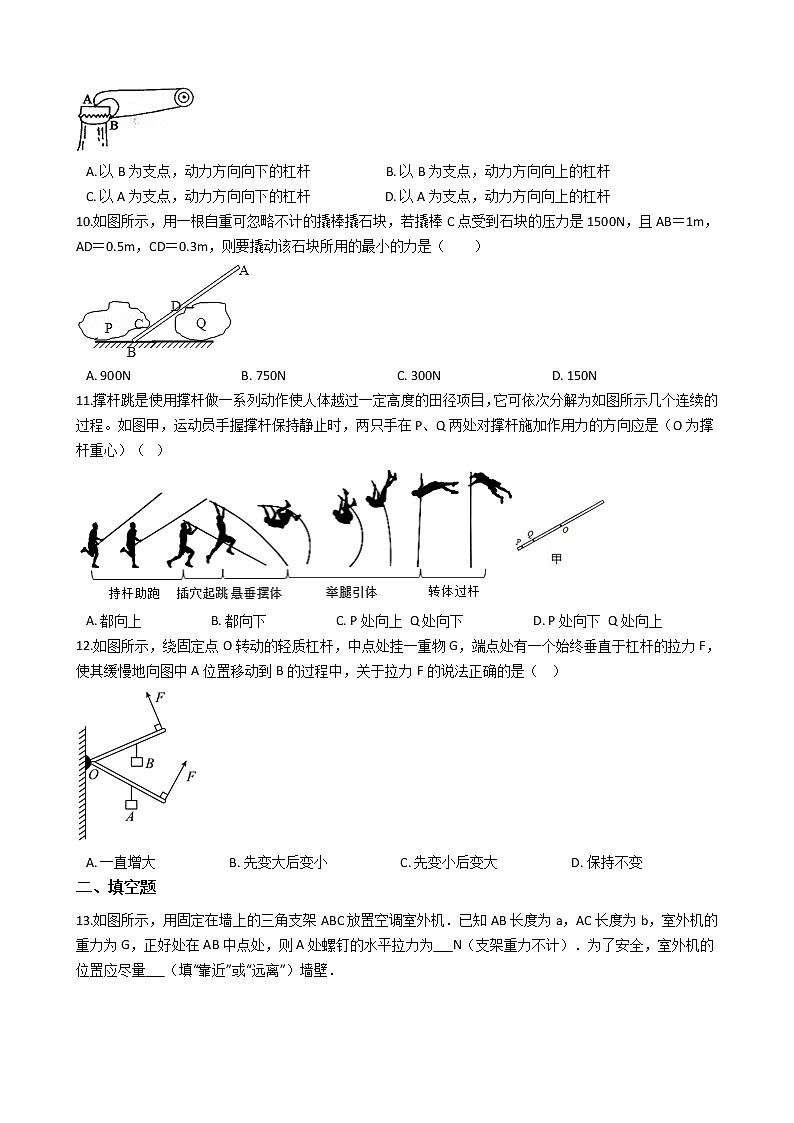

D. 用弹簧测力计在A点拉，一定要费力8.动力为20N，阻力为100N，若动力臂长80cm，则当杠杆平衡时，阻力臂长应为（   ）            A. 20 cm                                 B. 16cm                                 C. 25cm                                 D. 400cm9.如图所示，起瓶器开启瓶盖时，可看作是（    ）  A. 以B为支点，动力方向向下的杠杆                       B. 以B为支点，动力方向向上的杠杆
C. 以A为支点，动力方向向下的杠杆                       D. 以A为支点，动力方向向上的杠杆10.如图所示，用一根自重可忽略不计的撬棒撬石块，若撬棒C点受到石块的压力是1500N，且AB＝1m，AD＝0.5m，CD＝0.3m，则要撬动该石块所用的最小的力是（　　）  A. 900N                                  B. 750N                                  C. 300N                                  D. 150N11.撑杆跳是使用撑杆做一系列动作使人体越过一定高度的田径项目，它可依次分解为如图所示几个连续的过程。如图甲，运动员手握撑杆保持静止时，两只手在P、Q两处对撑杆施加作用力的方向应是（O为撑杆重心）（  ）  A. 都向上                     B. 都向下                     C. P处向上 Q处向下                     D. P处向下 Q处向上12.如图所示，绕固定点O转动的轻质杠杆，中点处挂一重物G，端点处有一个始终垂直于杠杆的拉力F，使其缓慢地向图中A位置移动到B的过程中，关于拉力F的说法正确的是（   ）  A. 一直增大                       B. 先变大后变小                       C. 先变小后变大                       D. 保持不变二、填空题13.如图所示，用固定在墙上的三角支架ABC放置空调室外机．已知AB长度为a，AC长度为b，室外机的重力为G，正好处在AB中点处，则A处螺钉的水平拉力为      N（支架重力不计）．为了安全，室外机的位置应尽量      （填“靠近”或“远离”）墙壁．14.如图所示，小明用食品夹夹取糕点，糕点变扁了，说明力可以改变物体的            ， 使用食品夹夹取糕点时，食品夹属于          杠杆。  15.取一根粗细均匀的铁丝，在中点用细线悬挂起来，铁丝恰好水平平衡，若把其右端对折起来，如图所示，则细铁丝          （选填“水平平衡”“左端下降”或“右端下降”）．  16.如图是吉他的变音夹，两手柄绕 点转动，用力按压手柄时弹簧被压缩，说明力可以改变物体的        ， 手柄 属于      杠杆。  17.如图所示是某简易杠杆的示意图， 已知AOB水平，OA=OB，物体重力G为10N，拉力F的方向如图所示。该杠杆是      杠杆，F=       N。三、作图题18.如图是指甲刀，在图中标出杠杆AOC以O为支点的最小动力F1及动力臂l1。19.画出图中F的力臂及阻力F2的示意图四、实验探究题20.在进行“探究杠杆的平衡条件”相关实验时，同学们通过观察如图所示的处于平衡状态的杠杆。对杠杆平衡条件提出以下的几种猜想：①动力＝阻力②动力×动力臂＝阻力×阻力臂③④动力×支点到动力作用点距离＝阻力×支点到阻力作用点距离改变图中A、B点的位置以及钩码的数量，得到杠杆平衡时的相关数据如表：动力/NOA长度/cm阻力/NOB长度/cm3216（1）表中的数据，可推翻上述猜想中的      （选填上述猜想的对应序号）；    （2）要推翻猜想④需要做图中的哪一个实验？____（选填对应字母）；            A.
B.
C.
D.（3）如图A所示、此时杠杆处于平衡状态，F1为动力，钩码对杠杆的作用力F2为阻力：①请画出F1的力臂与F2的示意图      ；②由杠杆平衡条件可知，F1      F2（选填“大于”或“等于”或“小于”）。五、计算题21.杠杆平衡时，动力F1大小为20N，动力臂l1为0.8m，阻力臂l2为0.4m，求阻力F2的大小。    22.如图所示，一轻质杠杆的B端挂一质量为10kg的物体，A端用一细绳将杠杆系于地上，细绳与杠杆间的夹角为30°，OA=1m，OB=0.4m，此时杠杆在水平位置平衡。现在O点放一质量为5kg的物体，用F=10N的水平拉力使物体向左匀速滑动，问：（g取10N/kg）  （1）物体未滑动时，细绳承受的拉力为多大？    （2）物体运动到距O点多远的地方，细绳AC的拉力恰好为零？
答案解析部分一、单选题1.     C2. B   3. B   4. B   5. B   6. B   7. D   8. B   9. D   10.     C11.     D12. B   二、填空题13. ；靠近   14.     形状；费力15.     左端下降16. 形状；省力   17. 费力；20   三、作图题18. 解：如图所示：19. 解：如图所示：四、实验探究题20. （1）①③
（2）A
（3）；小于   五、计算题21. 解：由杠杆的平衡条件得    代入数据得 解得 答：阻力F2的大小为40N。22.     （1）物体未滑动时，它对杠杆施加的力近似看成通过支点O，它不影响杠杆的平衡。如图所示： 动力臂 阻力臂l2=OB=0.4m阻力F2=G=mg=10kg×10N/kg=100N根据杠杆平衡条件F1l1=F2l2得到 答：物体未滑动时，细绳承受的拉力为80N；
（2）物体运动到距离O点为l3时，细绳AC的拉力恰好为零，根据杠杆平衡条件F2l2=F3l3得到100N×0.4m=50N×l3 l 3=0.8m答：物体运动到距O点0.8m的地方，细绳AC的拉力恰好为零。
