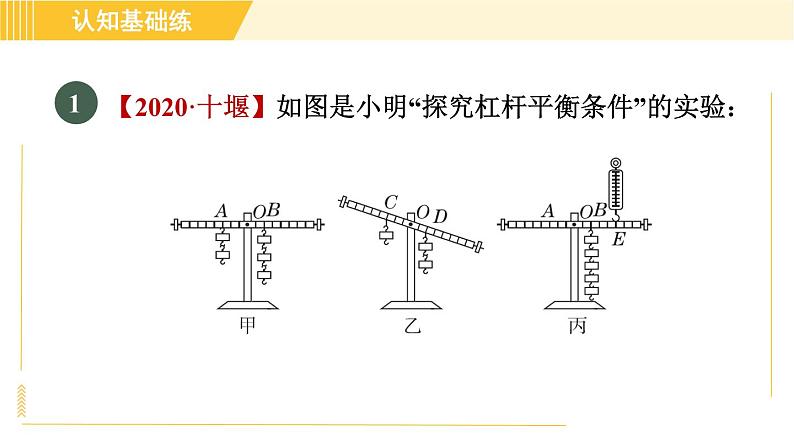

【2020·十堰】如图是小明“探究杠杆平衡条件”的实验：

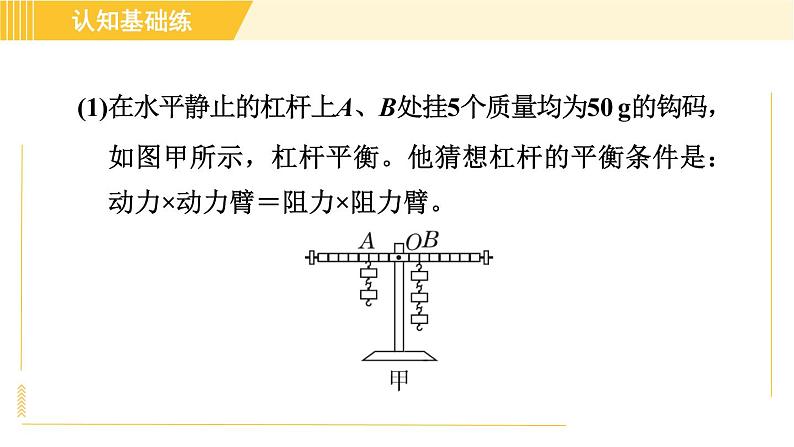

(1)在水平静止的杠杆上A、B处挂5个质量均为50 g的钩码，如图甲所示，杠杆平衡。他猜想杠杆的平衡条件是：动力×动力臂＝阻力×阻力臂。

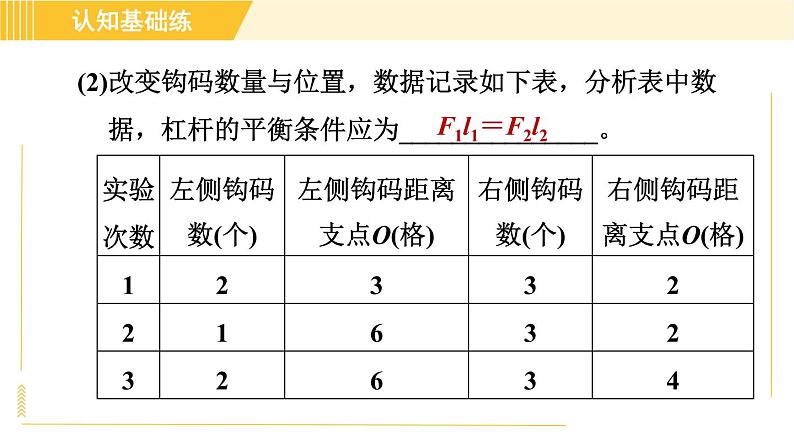

(2)改变钩码数量与位置，数据记录如下表，分析表中数据，杠杆的平衡条件应为_______________。

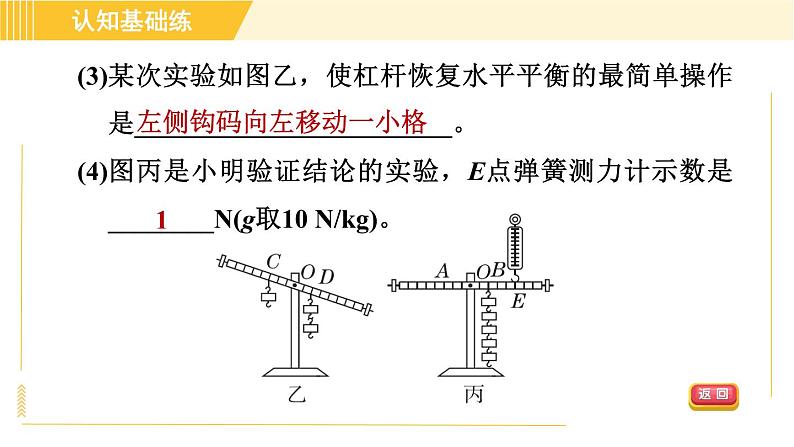

(3)某次实验如图乙，使杠杆恢复水平平衡的最简单操作是________________________。(4)图丙是小明验证结论的实验，E点弹簧测力计示数是________N(g取10 N/kg)。
左侧钩码向左移动一小格

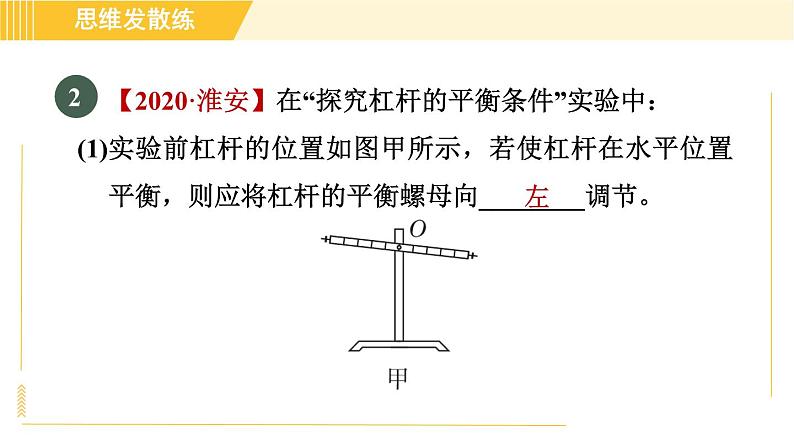

【2020·淮安】在“探究杠杆的平衡条件”实验中：(1)实验前杠杆的位置如图甲所示，若使杠杆在水平位置平衡，则应将杠杆的平衡螺母向________调节。

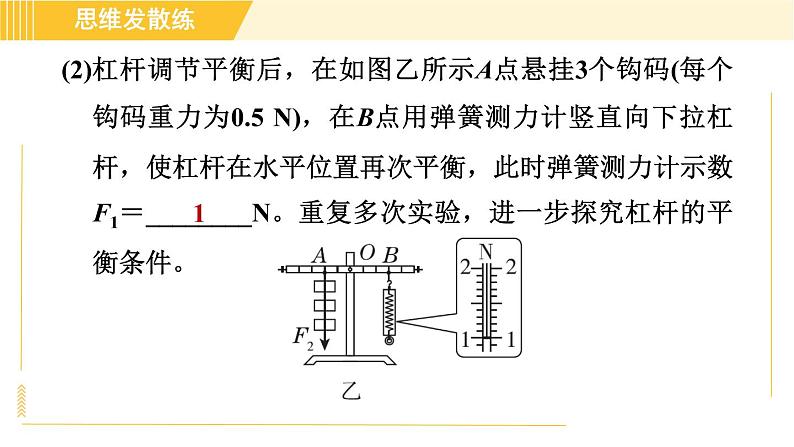

(2)杠杆调节平衡后，在如图乙所示A点悬挂3个钩码(每个钩码重力为0.5 N)，在B点用弹簧测力计竖直向下拉杠杆，使杠杆在水平位置再次平衡，此时弹簧测力计示数F1＝________N。重复多次实验，进一步探究杠杆的平衡条件。
(3)某小组的实验数据如下表所示，得到与其他组不一样的结论：动力F1与阻力F2成正比关系。
你认为该结论可靠吗？答：________。并说明理由：___________________________。
没有同时改变力与力臂的大小
【教材P77实验拓展】【2021·海南】如图所示，根据杠杆的平衡条件测量某种液体的密度，所用器材：轻质杠杆(自身重力忽略不计)、容积为100 mL的空桶、重为0.5 N的物体M、刻度尺、细线。
(1)如图甲所示，为了使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向________调节；调节杠杆在水平位置平衡的目的是_____________________。
【点拨】图甲中杠杆右端下降，应将平衡螺母向左调，使杠杆在水平位置平衡，这样做的目的是：便于测量力臂的大小。
(2)把空桶悬挂在A点，物体M悬挂在B点时，杠杆再次在水平位置平衡，测得OA的长度为10 cm，OB的长度为20 cm，则空桶重为________N。
【点拨】根据杠杆平衡条件F1l1＝F2l2得，G桶·OA＝GM·OB，即G桶·10 cm＝0.5 N·20 cm，G桶＝1 N。
(3)若此时，往A点的空桶内注满某种液体，调节物体M到C点时，杠杆在水平位置重新平衡，测得OC的长度为42 cm，则桶内液体的密度为________kg/m3。
