    人教版八年级下册物理 第12章 12.1.2目标二 使用杠杆的最小力问题 习题课件

    人教版八年级下册物理 第12章 12.1.2目标二 使用杠杆的最小力问题 习题课件第1页
    人教版八年级下册物理 第12章 12.1.2目标二 使用杠杆的最小力问题 习题课件第2页
    人教版八年级下册物理 第12章 12.1.2目标二 使用杠杆的最小力问题 习题课件第3页
    人教版八年级下册物理 第12章 12.1.2目标二 使用杠杆的最小力问题 习题课件第4页
    人教版八年级下册物理 第12章 12.1.2目标二 使用杠杆的最小力问题 习题课件第5页
    人教版八年级下册物理 第12章 12.1.2目标二 使用杠杆的最小力问题 习题课件第6页
    人教版八年级下册物理 第12章 12.1.2目标二 使用杠杆的最小力问题 习题课件第7页
    人教版八年级下册物理 第12章 12.1.2目标二 使用杠杆的最小力问题 习题课件第8页
    还剩15页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    初中物理人教版八年级下册12.1 杠杆习题课件ppt

    展开

    这是一份初中物理人教版八年级下册12.1 杠杆习题课件ppt,共23页。PPT课件主要包含了习题链接,解如图所示等内容,欢迎下载使用。

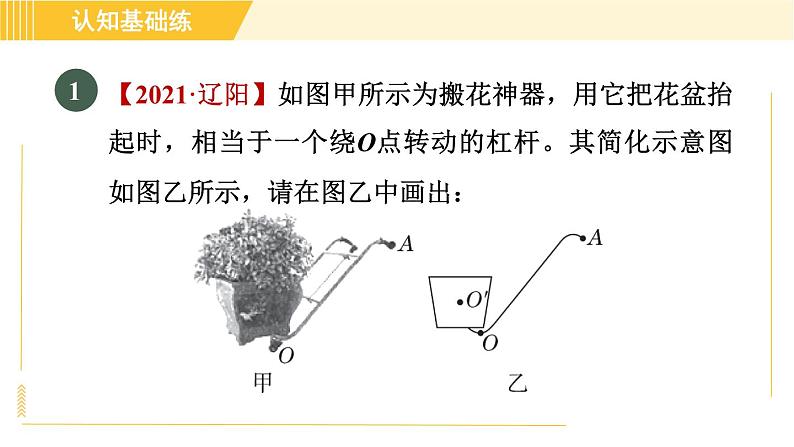

    【2021·辽阳】如图甲所示为搬花神器,用它把花盆抬起时,相当于一个绕O点转动的杠杆。其简化示意图如图乙所示,请在图乙中画出:

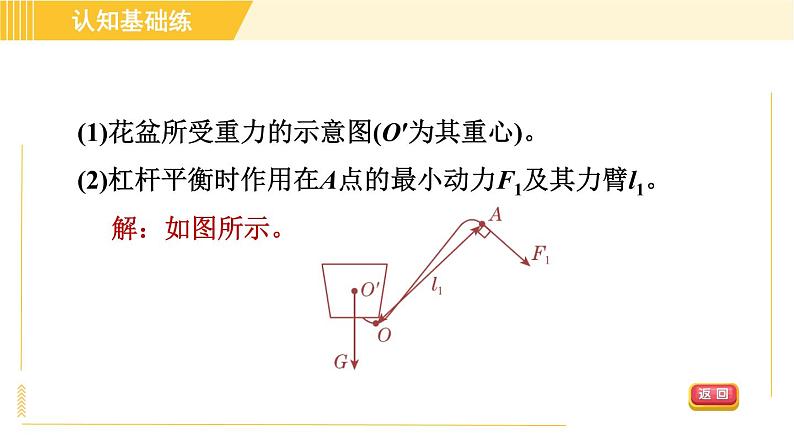

    (1)花盆所受重力的示意图(O′为其重心)。(2)杠杆平衡时作用在A点的最小动力F1及其力臂l1。

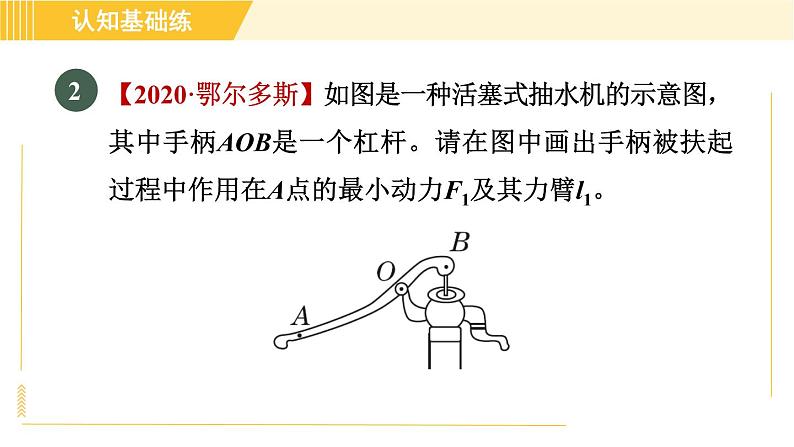

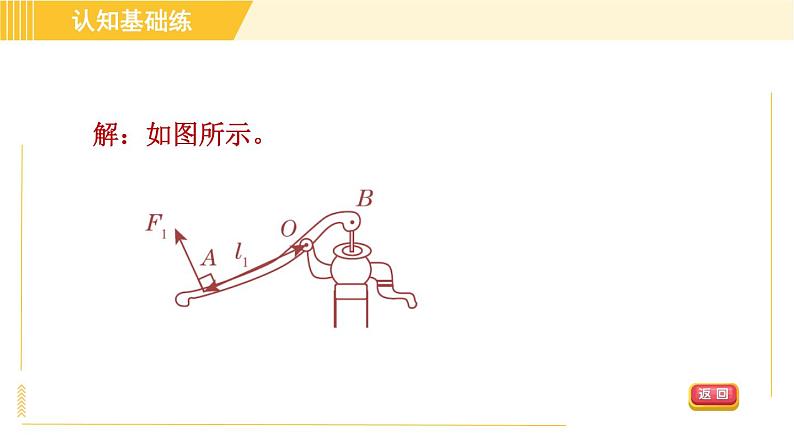

    【2020·鄂尔多斯】如图是一种活塞式抽水机的示意图,其中手柄AOB是一个杠杆。请在图中画出手柄被扶起过程中作用在A点的最小动力F1及其力臂l1。

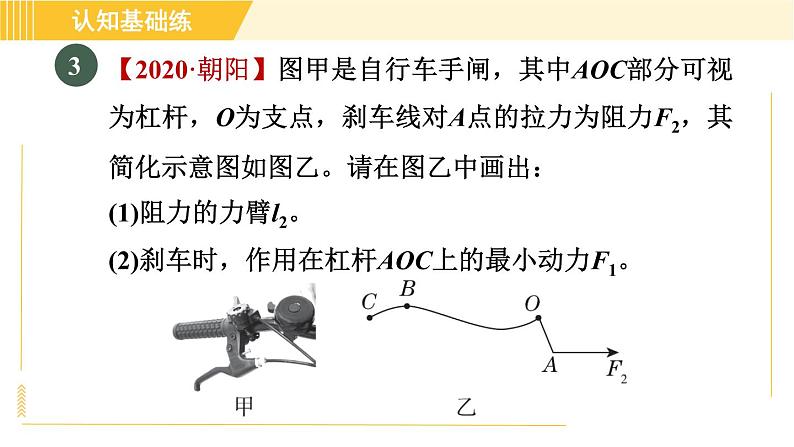

    【2020·朝阳】图甲是自行车手闸,其中AOC部分可视为杠杆,O为支点,刹车线对A点的拉力为阻力F2,其简化示意图如图乙。请在图乙中画出:(1)阻力的力臂l2。(2)刹车时,作用在杠杆AOC上的最小动力F1。
    【2020·丹东】如图所示,O点是轻质杠杆AOB的支点,杠杆上的C点受到阻力F2的作用。若使杠杆在图中所示位置静止,请在杠杆上画出所要施加的最小动力F1的示意图,并画出动力臂l1和阻力臂l2。
    【2020·黔东南州】如图所示,用一根细绳将杠杆AOB在O点悬挂起来,B处挂一重物G,请你在杠杆上画出最小的动力F1及动力臂l1,使杠杆在图中位置平衡。
    【2021·山西】中医药文化是中华民族悠久历史文化的重要组成部分。如图是用切刀将黄芪切片的示意图,请你在图中画出施加在手柄上A点最小力F的示意图及其力臂l。
    如图所示,用螺丝刀撬起图钉。请在图上画出螺丝刀受到图钉阻力F2的力臂;并画出作用在螺丝刀柄上A点的最小动力F1的示意图。
    【2020·扬州】如图,在撬棒AD上作出撬起“石块1”的最小力F及对应的力臂l。
    如图所示,要用最小的力将圆桶滚上台阶,画出这个力的示意图及其力臂。
    如图是一侧带有书柜的办公桌,现要用一个最小的力将其一端稍抬离地面。请画出这个最小力的示意图,并用“O”标明这个“杠杆”的支点。
