2021-2022学年内蒙古巴彦淖尔市临河区第三中学高二上学期第二次月考物理试题（Word版）

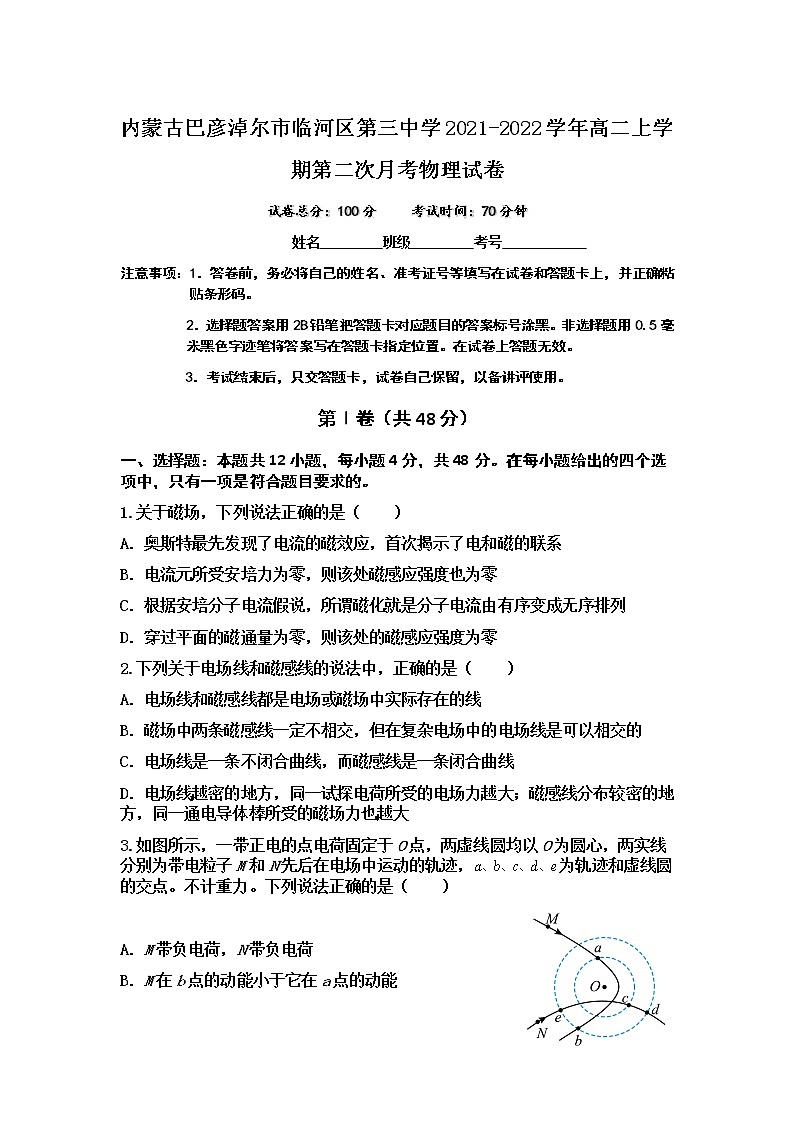

内蒙古巴彦淖尔市临河区第三中学2021-2022学年高二上学期第二次月考物理试卷

试卷总分：100分     考试时间：70分钟

姓名         班级         考号

注意事项：1．答卷前，务必将自己的姓名、准考证号等填写在试卷和答题卡上，并正确粘贴条形码。

2．选择题答案用2B铅笔把答题卡对应题目的答案标号涂黑。非选择题用0.5毫米黑色字迹笔将答案写在答题卡指定位置。在试卷上答题无效。

3．考试结束后，只交答题卡，试卷自己保留，以备讲评使用。

第Ⅰ卷（共48分）

一、选择题：本题共12小题，每小题4分，共48分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1.关于磁场，下列说法正确的是（　　）

A．奥斯特最先发现了电流的磁效应，首次揭示了电和磁的联系

B．电流元所受安培力为零，则该处磁感应强度也为零

C．根据安培分子电流假说，所谓磁化就是分子电流由有序变成无序排列

D．穿过平面的磁通量为零，则该处的磁感应强度为零

2.下列关于电场线和磁感线的说法中，正确的是（　　）

A．电场线和磁感线都是电场或磁场中实际存在的线

B．磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的

C．电场线是一条不闭合曲线，而磁感线是一条闭合曲线

D．电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布较密的地方，同一通电导体棒所受的磁场力也越大

3.如图所示，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，为轨迹和虚线圆的交点。不计重力。下列说法正确的是（　　）

A．M带负电荷，N带负电荷

B．M在b点的动能小于它在a点的动能

C．N在d点的电势能小于它在e点的电势能

D．N在从c点运动到d点的过程中克服静电力做功

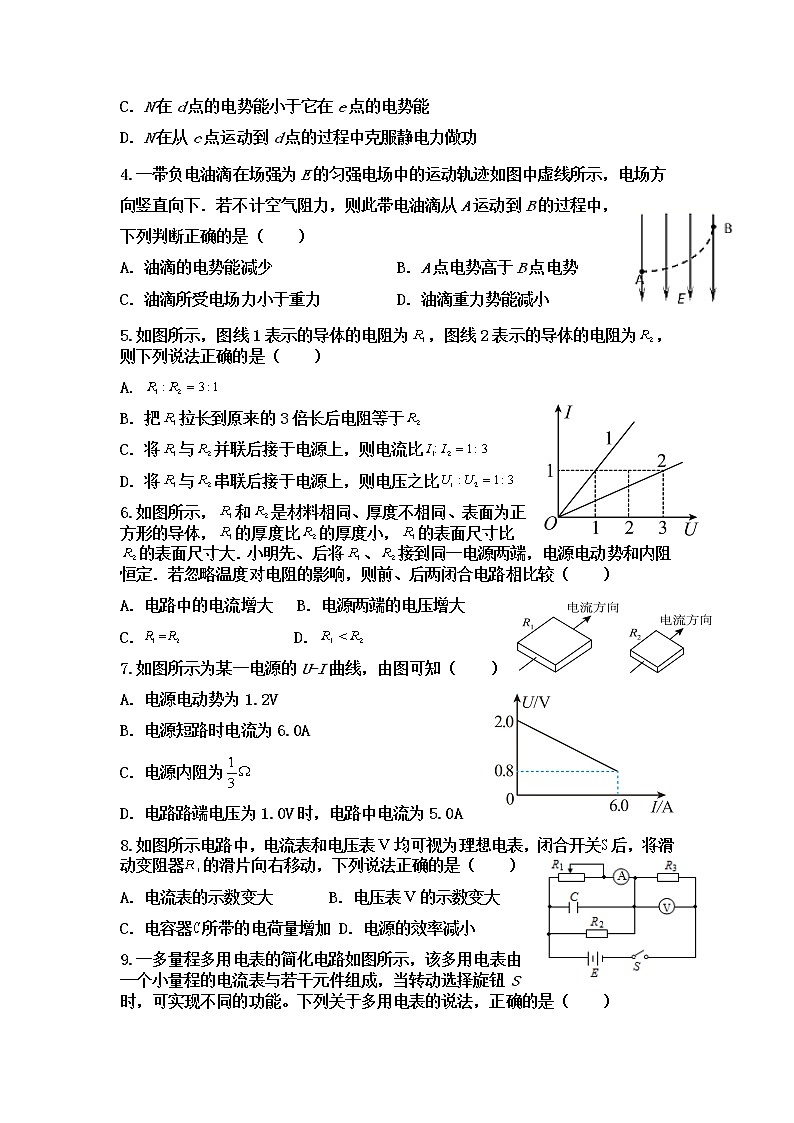

4.一带负电油滴在场强为E的匀强电场中的运动轨迹如图中虚线所示，电场方向竖直向下．若不计空气阻力，则此带电油滴从A运动到B的过程中，下列判断正确的是（　　）

A．油滴的电势能减少 B．A点电势高于B点电势

C．油滴所受电场力小于重力 D．油滴重力势能减小

5.如图所示，图线1表示的导体的电阻为，图线2表示的导体的电阻为，则下列说法正确的是（　　）

A．

B．把拉长到原来的3倍长后电阻等于

C．将与并联后接于电源上，则电流比

D．将与串联后接于电源上，则电压之比

6.如图所示，和是材料相同、厚度不相同、表面为正方形的导体，的厚度比的厚度小，的表面尺寸比的表面尺寸大．小明先、后将、接到同一电源两端，电源电动势和内阻恒定．若忽略温度对电阻的影响，则前、后两闭合电路相比较（　　）

A．电路中的电流增大   B．电源两端的电压增大

C．              D．

7.如图所示为某一电源的U-I曲线，由图可知（　　）

A．电源电动势为1.2V

B．电源短路时电流为6.0A

C．电源内阻为

D．电路路端电压为1.0V时，电路中电流为5.0A

8.如图所示电路中，电流表和电压表均可视为理想电表，闭合开关后，将滑动变阻器的滑片向右移动，下列说法正确的是（　　）

A．电流表的示数变大       B．电压表的示数变大

C．电容器所带的电荷量增加 D．电源的效率减小

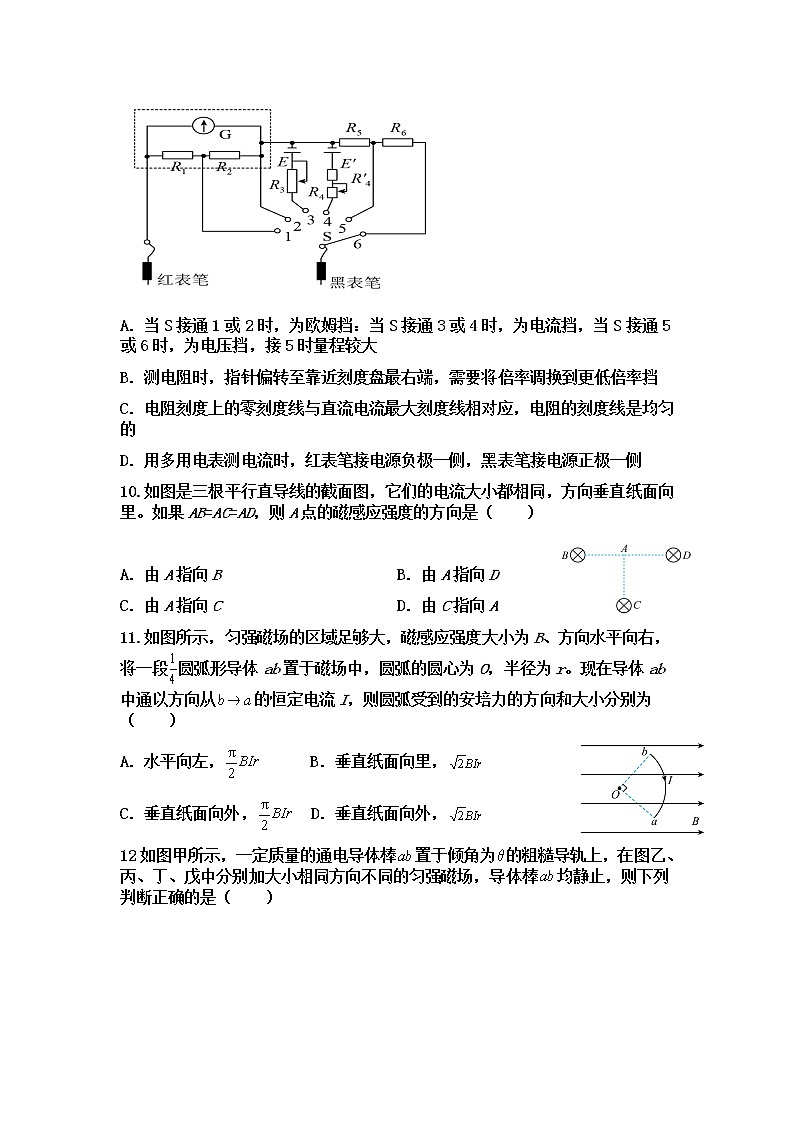

9.一多量程多用电表的简化电路如图所示，该多用电表由一个小量程的电流表与若干元件组成，当转动选择旋钮S时，可实现不同的功能。下列关于多用电表的说法，正确的是（　　）

A．当S接通1或2时，为欧姆挡：当S接通3或4时，为电流挡，当S接通5或6时，为电压挡，接5时量程较大

B．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更低倍率挡

C．电阻刻度上的零刻度线与直流电流最大刻度线相对应，电阻的刻度线是均匀的

D．用多用电表测电流时，红表笔接电源负极一侧，黑表笔接电源正极一侧

10.如图是三根平行直导线的截面图，它们的电流大小都相同，方向垂直纸面向里。如果AB=AC=AD，则A点的磁感应强度的方向是（　　）

A．由A指向B B．由A指向D

C．由A指向C D．由C指向A

11.如图所示，匀强磁场的区域足够大，磁感应强度大小为B、方向水平向右，将一段圆弧形导体ab置于磁场中，圆弧的圆心为O，半径为r。现在导体ab中通以方向从的恒定电流I，则圆弧受到的安培力的方向和大小分别为（　　）

A．水平向左，      B．垂直纸面向里，

C．垂直纸面向外，  D．垂直纸面向外，

12如图甲所示，一定质量的通电导体棒置于倾角为的粗糙导轨上，在图乙、丙、丁、戊中分别加大小相同方向不同的匀强磁场，导体棒均静止，则下列判断正确的是（　　）

A．四种情况导体受到的安培力大小可能相等

B．乙图中导体棒与导轨间摩擦力不可能为零

C．丙图中导体棒与导轨间摩擦力可能为零

D．丁、戊中导体棒与导轨间摩擦力可能为零

第Ⅱ卷（共52分）

二、实验题：本题共2道题，共16分。

13.测定电源的电动势和内电阻的实验电路和U-I图象如图所示；请回答下列问题：

（1）如图甲所示，在闭合开关之前为防止电表过载而移动滑动变阻器的滑动头P，应放在滑动变阻器__________处（A、“a”或B、“b”）

（2）现有以下器材：

A．干电池1个B．滑动变阻器（0～50）

C．电压表（0～3V）D．电流表（0～0.6A）

（3）如图乙是根据实验数据画出的U-I图象，由此可知这个干电池的电动势E=________V，内电阻r=______。本实验中E测_________E真（A、大于，B、小于，C、等于）

14．把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，电路如图所示，现备有如下器材：A．电源E=3 V（内阻不计）；B．变阻器0~100 Ω；C．变阻器0~500 Ω；D。红表笔；E.黑表笔。

（1）电流计满偏时欧姆表内阻为             ，变阻器选用___________。（填B或者C）

（2）红表笔接___________端。

（3）电流表2mA刻度处换成电阻刻度，其电阻值应为___________；

三、计算题：本题共3道题，共36分，其中15题12分，16题10分，17题14分。

15.如图所示，一直流电动机与阻值R＝9Ω的电阻串联在电源上，电源电动势E＝40V，内阻r＝1Ω，闭合开关s后，用理想电压表测出电动机两端电压U＝10V，已知电动机线圈电阻RM＝1Ω，试求：

（1）通过电动机的电流是多少？

（2）电动机的发热功率是多少？

（3）电动机的输出功率是多少？

16.把一根长L=10cm的导线垂直磁感线方向放入如图所示的匀强磁场中，求：

(1)当导线中通以I1=2A的电流时，导线受到的安培力大小为1.0×10-7N，则该磁场的磁感应强度为多少?

(2)若该导线中通以I2=3A的电流，则此时导线所受安培力大小是多少？方向如何？

17．如图所示，两平行金属导轨间的距离L=0.40m，导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=1T、方向垂直于导轨所在平面的匀强磁场。金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源，现把一个质量m=0.040kg的导体棒ab放在金属导轨上，导体棒恰好静止，导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R0=2.5Ω，金属导轨电阻不计，g取10m/s2。已知sin37°=0.60、cos37°=0.80，求∶

（1）通过导体棒的电流大小和方向；

（2）导体棒受到的安培力大小和方向；

（3）导体棒受到的摩擦力大小和方向。

临河三中2021～2022学年第一学期第二次月考

高二（物理）答案

1 A     2C     3B    4A    5D    6A    7D

8C    9B    10 B   11D    12C

13     a    1.5    0.75    小于

【详解】

(1)[1] 闭合开关之前滑动变阻器的滑动头P应放在最大值位置处，即a处。

(3)[2][3][4] 根据闭合电路欧姆定律有

在U-I图像中图像与纵坐标的交点等于电源的电动势，所以由图可以读出电源的电动势

E=1.49V

图像中的斜率表示电源的内阻，所以电源的内阻为

由图所示电路图可知，相对于电源来说，电流表采用外接法，由于电压表分流，电流测量值小于总电流真实值，当外电路短路时，电流测量值等于真实值，电源的U-I图像如图所示


电源的U-I图像与纵轴交点坐标值是电源电动势，图像斜率的绝对值是电源内阻，由图像可知，电源电动势的测量值小于真实值，电源内阻测量值小于真实值。

14    500Ω    C     N     1000Ω

【详解】

(1)[1]电源电势3V，若使电流表达到6mA，则滑动变阻器的阻值应该达到

故选C；
(2)[2][3]欧姆表内部，黑表笔连接内部电源的正极，故红表笔接N，黑表笔接M；
(3)[4][5]刻度为6mA时的外电阻为0，由前面分析知此时滑动变阻器400Ω，当电流表指针指2mA处，根据闭合电路欧姆定律有

解得

Rx=1000Ω

15

（1）3A；（2）9W；（3）21W

（1）由闭合电路欧姆定律可知

解得

I＝A＝3W


（2）电动机的热功率

P热＝I2RM = 9×1W＝9W

（3）电动机输入的功率

P＝UI＝10V×3A＝30W

电动机的输出功率

P输出＝P－P热＝30W－9W＝21 W

16

①，方向垂直纸面向里；②，方向竖直向上；

【详解】

①由磁感应强度公式

方向垂直纸面向里

②由安培力公式

由左手定则得，安培力的方向竖直向上。

17

（1）1.5A，电流方向由b指向a；（2）0.6N，方向沿斜面向上；（3）0.36N，方向沿斜面向下

【详解】

（1）根据闭合电路欧姆定律得

电流方向由b指向a；

（2）由

F安=BIL

可得导体棒所受的安培力为

F安=BIL=0.6N

由左手定则可知，安培力的方向沿斜面向上。

（3）沿斜面方向上，导体棒重力分力

由于F1<F安，则摩擦力方向沿斜面向下，对导体棒受力分析如图∶

由平衡条件有

 解得

方向沿斜面向下。
