数学九年级下册第24章 圆综合与测试课后练习题

这是一份数学九年级下册第24章 圆综合与测试课后练习题，共36页。

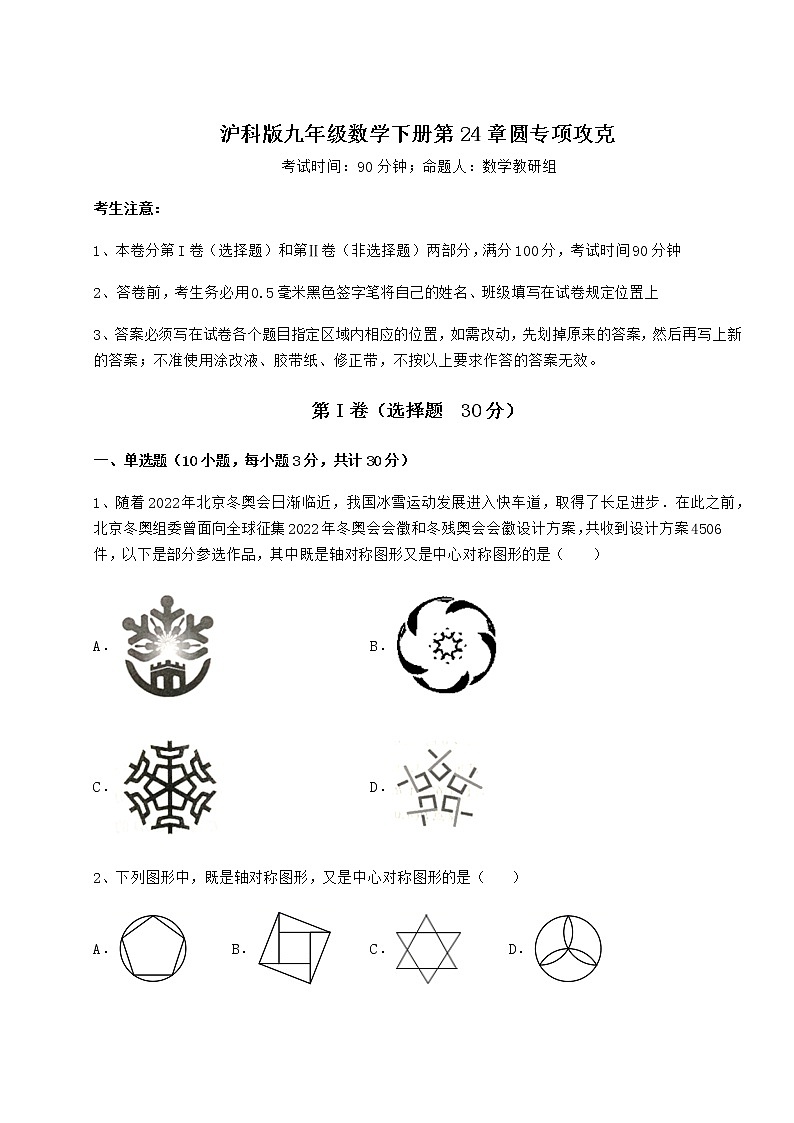

沪科版九年级数学下册第24章圆专项攻克
考试时间：90分钟；命题人：数学教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、随着2022年北京冬奥会日渐临近，我国冰雪运动发展进入快车道，取得了长足进步．在此之前，北京冬奥组委曾面向全球征集2022年冬奥会会徵和冬残奥会会徽设计方案，共收到设计方案4506件，以下是部分参选作品，其中既是轴对称图形又是中心对称图形的是（ ）
A． B．
C． D．
2、下列图形中，既是轴对称图形，又是中心对称图形的是（　　）
A． B． C． D．

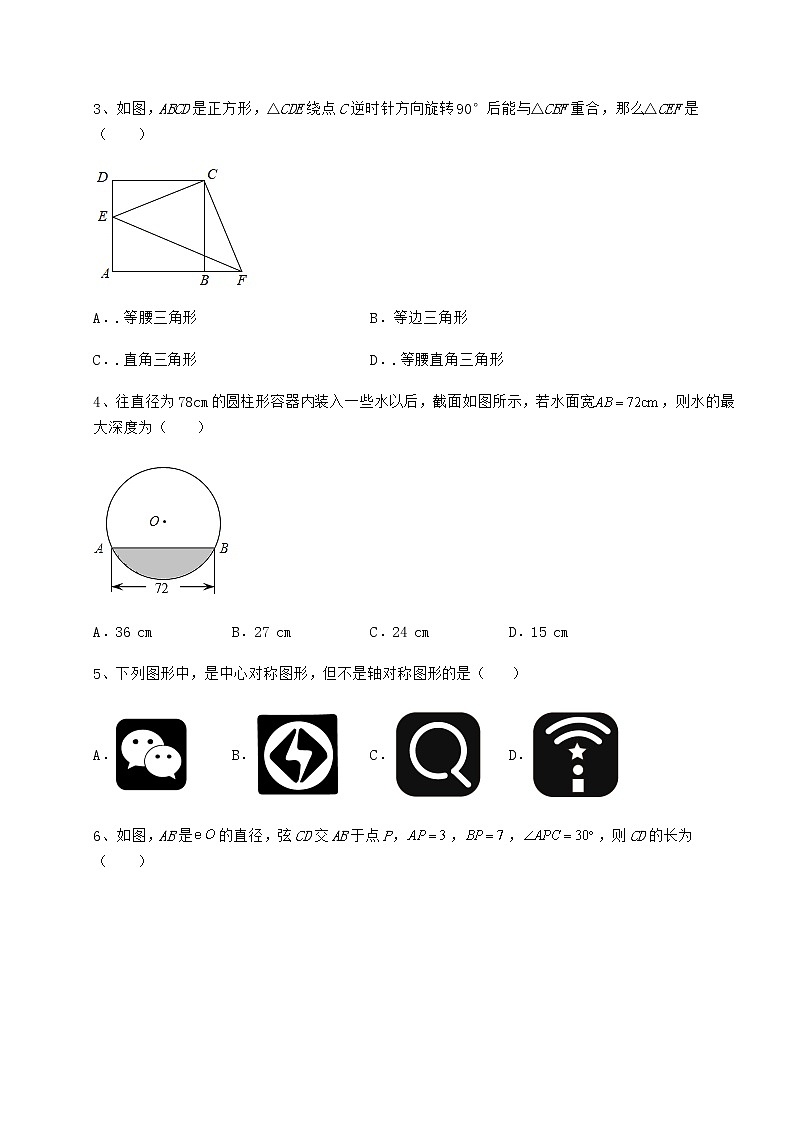

3、如图，ABCD是正方形，△CDE绕点C逆时针方向旋转90°后能与△CBF重合，那么△CEF是（　　）

A．.等腰三角形 B．等边三角形
C．.直角三角形 D．.等腰直角三角形
4、往直径为78cm的圆柱形容器内装入一些水以后，截面如图所示，若水面宽，则水的最大深度为（ ）

A．36 cm B．27 cm C．24 cm D．15 cm
5、下列图形中，是中心对称图形，但不是轴对称图形的是（ ）
A． B． C． D．

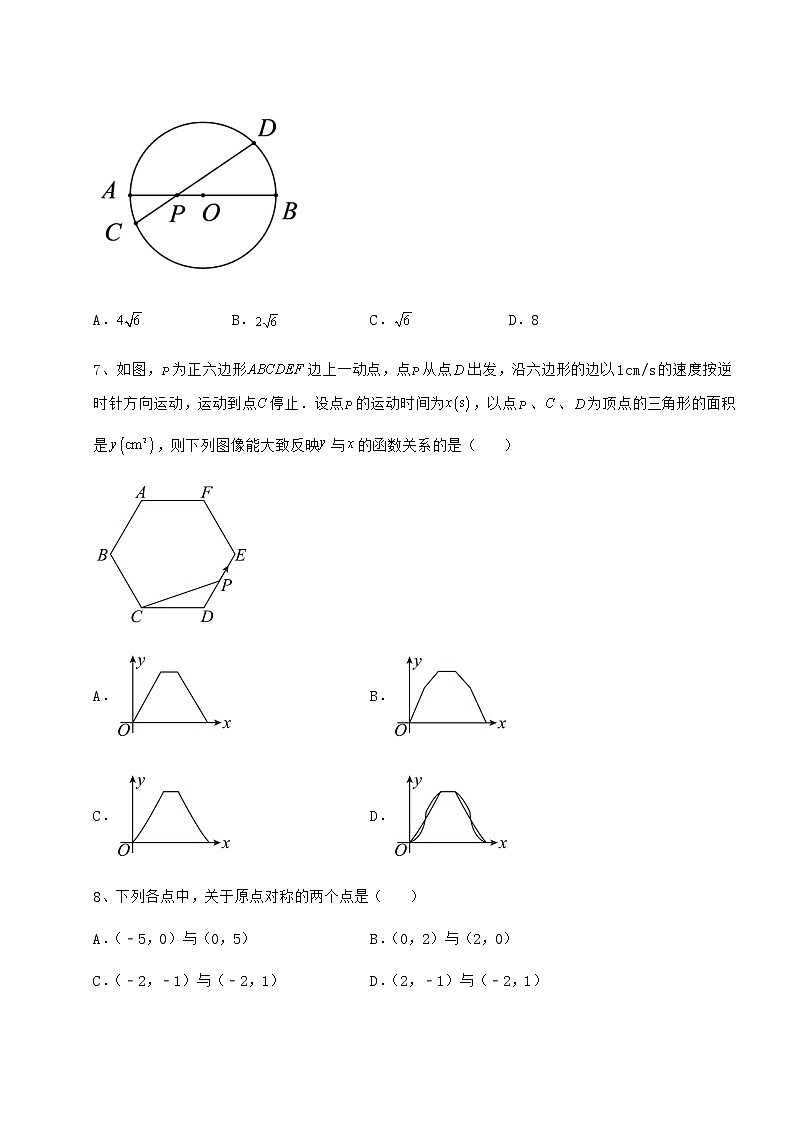

6、如图，AB是的直径，弦CD交AB于点P，，，，则CD的长为（ ）

A． B． C． D．8
7、如图，为正六边形边上一动点，点从点出发，沿六边形的边以1cm/s的速度按逆时针方向运动，运动到点停止．设点的运动时间为，以点、、为顶点的三角形的面积是，则下列图像能大致反映与的函数关系的是（ ）

A． B．
C． D．
8、下列各点中，关于原点对称的两个点是（　　）
A．（﹣5，0）与（0，5） B．（0，2）与（2，0）
C．（﹣2，﹣1）与（﹣2，1） D．（2，﹣1）与（﹣2，1）
9、如图，PA，PB是⊙O的切线，A，B是切点，点C为⊙O上一点，若∠ACB＝70°，则∠P的度数为（ ）

A．70° B．50° C．20° D．40°
10、如图，直线交x轴于点A，交y轴于点B，点P是x轴上一动点，以点P为圆心，以1个单位长度为半径作⊙P，当⊙P与直线AB相切时，点P的坐标是（　　）

A． B．
C．或 D．（﹣2，0）或（﹣5，0）
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图，将Rt△ABC的斜边AB与量角器的直径恰好重合，B点与零刻度线的一端重合，∠ABC＝38°，射线CD绕点C转动，与量角器外沿交于点D，若射线CD将△ABC分割出以BC为边的等腰三角形，则点D在量角器上对应的度数是 ___．

2、如图，把分成相等的六段弧，依次连接各分点得到正六边形ABCDEF，如果的周长为，那么该正六边形的边长是______．


3、如图，已知，在中，，．将绕点A逆时针旋转一个角至位置，连接BD，CE交于点F．
（I）求证：；
（2）若四边形ABFE为菱形，求的值；
（3）在（2）的条件下，若，直接写出CF的值．

4、如图，PA是⊙O的切线，A是切点．若∠APO=25°，则∠AOP=___________°．

5、斛是中国古代的一种量器.据《汉书 .律历志》记载：“斛底，方而圜（huán）其外，旁有庣（tiāo）焉”．意思是说：“斛的底面为：正方形外接一个圆，此圆外是一个同心圆” . 如图所示，
问题：现有一斛，其底面的外圆直径为两尺五寸（即2.5尺），“庣旁”为两寸五分（即两同心圆的外圆与内圆的半径之差为0.25尺），则此斛底面的正方形的边长为________尺．

三、解答题（5小题，每小题10分，共计50分）
1、如图，A，P，B，C是⊙O上的四点，∠APC＝∠CPB＝60°．
（1）判断△ABC的形状，并证明你的结论；
（2）求证：PA＋PB＝PC．

2、如图，在中，，，将绕着点A顺时针旋转得到，连接BD，连接CE并延长交BD于点F．
（1）求的度数；
（2）若，且，求DF的长．

3、在中，，，过点A作BC的垂线AD，垂足为D，E为线段DC上一动点（不与点C重合），连接AE，以点A为中心，将线段AE逆时针旋转90°得到线段AF，连接BF，与直线AD交于点G．

（1）如图，当点E在线段CD上时，
①依题意补全图形，并直接写出BC与CF的位置关系；
②求证：点G为BF的中点．
（2）直接写出AE，BE，AG之间的数量关系．
4、如图，已知弓形的长，弓高，（，并经过圆心O）．

（1）请利用尺规作图的方法找到圆心O；
（2）求弓形所在的半径的长．
5、新定义：在平面直角坐标系xOy中，若几何图形G与⊙A有公共点，则称几何图形G为⊙A的关联图形，特别地，若⊙A的关联图形G为直线，则称该直线为⊙A的关联直线．如图1，∠M为⊙A的关联图形，直线l为⊙A的关联直线．

（1）已知⊙O是以原点为圆心，2为半径的圆，下列图形：
①直线y＝2x+2；②直线y＝﹣x+3；③双曲线y＝，是⊙O的关联图形的是　 （请直接写出正确的序号）．

（2）如图2，⊙T的圆心为T（1，0），半径为1，直线l：y＝﹣x+b与x轴交于点N，若直线l是⊙T的关联直线，求点N的横坐标的取值范围．
（3）如图3，已知点B（0，2），C（2，0），D（0，﹣2），⊙I经过点C，⊙I的关联直线HB经过点B，与⊙I的一个交点为P；⊙I的关联直线HD经过点D，与⊙I的一个交点为Q；直线HB，HD交于点H，若线段PQ在直线x＝6上且恰为⊙I的直径，请直接写出点H横坐标h的取值范围．

-参考答案-
一、单选题
1、C
【分析】
根据轴对称图形与中心对称图形的概念求解．
【详解】
A．是轴对称图形，不是中心对称图形，故此选项不合题意；
B．不是轴对称图形，是中心对称图形，故此选项不符合题意；
C．是轴对称图形，也是中心对称图形，故此选项合题意；
D．不是轴对称图形，也不是中心对称图形，故此选项不合题意．
故选：C．
【点睛】
本题考查了中心对称图形与轴对称图形的概念：轴对称图形的关键是寻找对称轴，图形两部分沿对称轴折叠后可重合；中心对称图形是要寻找对称中心，旋转180度后与原图重合．
2、C
【详解】
解：选项A是轴对称图形，不是中心对称图形，故A不符合题意；
选项B不是轴对称图形，是中心对称图形，故B不符合题意；
选项C既是轴对称图形，也是中心对称图形，故C符合题意；
选项D是轴对称图形，不是中心对称图形，故D不符合题意；
故选C
【点睛】
本题考查的是轴对称图形的识别，中心对称图形的识别，掌握“轴对称图形与中心对称图形的定义”是解本题的关键，轴对称图形：把一个图形沿某条直线对折，直线两旁的部分能够完全重合；中心对称图形：把一个图形绕某点旋转后能与自身重合.
3、D
【分析】
根据旋转的性质推出相等的边CE＝CF，旋转角推出∠ECF＝90°，即可得到△CEF为等腰直角三角形．
【详解】
解：∵△CDE绕点C逆时针方向旋转90°后能与△CBF重合，
∴∠ECF＝90°，CE＝CF，
∴△CEF是等腰直角三角形，
故选：D．
【点睛】
本题主要考查旋转的性质，掌握图形旋转前后的大小和形状不变是解决问题的关键．
4、C
【分析】
连接，过点作于点，交于点，先由垂径定理求出的长，再根据勾股定理求出的长，进而得出的长即可．
【详解】
解：连接，过点作于点，交于点，如图所示：

则，
的直径为，
，
在中，，
，
即水的最大深度为，
故选：C．
【点睛】
本题考查了垂径定理、勾股定理等知识，解题的关键是根据题意作出辅助线，构造出直角三角形是解答此题的关键．
5、B
【分析】
根据“把一个图形绕着某一个点旋转180°，如果旋转后的图形能够与原来的图形重合，那么这个图形叫做中心对称图形”及“如果一个平面图形沿一条直线折叠，直线两旁的部分能够互相重合，这个图形就叫做轴对称图形”，由此问题可求解．
【详解】
解：A、既不是轴对称图形也不是中心对称图形，故不符合题意；
B、是中心对称图形但不是轴对称图形，故符合题意；
C、既不是轴对称图形也不是中心对称图形，故不符合题意；
D、是轴对称图形但不是中心对称图形，故不符合题意；
故选B．
【点睛】
本题主要考查中心对称图形及轴对称图形的识别，熟练掌握中心对称图形及轴对称图形的定义是解题的关键．
6、A
【分析】
过点作于点，连接，根据已知条件即可求得，根据含30度角的直角三角形的性质即可求得，根据勾股定理即可求得，根据垂径定理即可求得的长．
【详解】
解：如图，过点作于点，连接，

AB是的直径，，，

，

在中，


故选A
【点睛】
本题考查了勾股定理，含30度角的直角三角形的性质，垂径定理，掌握以上定理是解题的关键．
7、A
【分析】
设正六边形的边长为1，当在上时，过作于 而 求解此时的函数解析式，当在上时，延长交于点 过作于 并求解此时的函数解析式，当在上时，连接 并求解此时的函数解析式，由正六边形的对称性可得：在上的图象与在上的图象是对称的，在上的图象与在上的图象是对称的，从而可得答案.
【详解】
解：设正六边形的边长为1，当在上时，
过作于 而




当在上时，延长交于点 过作于

同理：
则为等边三角形，



当在上时，连接

由正六边形的性质可得：

由正六边形的对称性可得： 而


由正六边形的对称性可得：在上的图象与在上的图象是对称的，
在上的图象与在上的图象是对称的，
所以符合题意的是A，
故选A
【点睛】
本题考查的是动点问题的函数图象，锐角三角函数的应用，正多边形的性质，清晰的分类讨论是解本题的关键.
8、D
【分析】
根据关于原点对称的点的横坐标互为相反数，纵坐标互为相反数，可得答案．
【详解】
解：A、（﹣5，0）与（0，5）横、纵坐标不满足关于原点对称的点的横坐标互为相反数，纵坐标互为相反数的特征，故A错误；
B、（0，2）与（2，0）横、纵坐标不满足关于原点对称的点的横坐标互为相反数，纵坐标互为相反数的特征，故B错误；
C、（﹣2，﹣1）与（﹣2，1）关于x轴对称，故C错误；
D、关于原点对称的点的横坐标互为相反数，纵坐标互为相反数，故D正确；
故选：D．
【点睛】
本题考查了关于原点对称的点的坐标，关于原点对称的点的横坐标互为相反数，纵坐标互为相反数．
9、D
【分析】
首先连接OA，OB，由PA，PB为⊙O的切线，根据切线的性质，即可得∠OAP=∠OBP=90°，又由圆周角定理，可求得∠AOB的度数，继而可求得答案．
【详解】
解：连接OA，OB，

∵PA，PB为⊙O的切线，
∴∠OAP=∠OBP=90°，
∵∠ACB=70°，
∴∠AOB=2∠P=140°，
∴∠P=360°-∠OAP-∠OBP-∠AOB=40°．
故选：D．
【点睛】
此题考查了切线的性质与圆周角定理，注意掌握辅助线的作法和数形结合思想的应用．
10、C
【分析】
由题意根据函数解析式求得A（-4，0），B（0．-3），得到OA=4，OB=3，根据勾股定理得到AB=5，设⊙P与直线AB相切于D，连接PD，则PD⊥AB，PD=1，根据相似三角形的性质即可得到结论．
【详解】
解：∵直线交x轴于点A，交y轴于点B，
∴令x=0，得y=-3，令y=0，得x=-4，
∴A（-4，0），B（0，-3），
∴OA=4，OB=3，
∴AB=5，
设⊙P与直线AB相切于D，
连接PD，

则PD⊥AB，PD=1，
∵∠ADP=∠AOB=90°，∠PAD=∠BAO，
∴△APD∽△ABO，
∴，
∴，
∴AP= ，
∴OP= 或OP= ，
∴P或P，
故选：C．
【点睛】
本题考查切线的判定和性质，一次函数图形上点的坐标特征，相似三角形的判定和性质，正确的理解题意并运用数形结合思维分析是解题的关键．
二、填空题
1、76°或142°
【分析】
设AB的中点为O，连接OD，则∠BOD为点D在量角器上对应的角，根据圆周角定理得∠BOD=2∠BCD，根据等腰三角形的性质分BC为底边和BC为腰求∠BCD的度数即可．
【详解】
解：设AB的中点为O，连接OD，则∠BOD为点D在量角器上对应的角，
∵Rt△ABC的斜边AB与量角器的直径恰好重合，
∴A、C、B、D四点共圆，圆心为点O，
∴∠BOD=2∠BCD，
①若BC为等腰三角形的底边时，如图射线CD1，则∠BCD1=∠ABC=38°，
连接OD1，则∠BOD1=2∠BCD1=76°；
②若BC为等腰三角形的腰时，
当∠ABC为顶角时，如图射线CD2，则∠BCD2=（180°-∠ABC）÷2=71°，
连接OD2，则∠BOD2=2∠BCD2=142°，
当∠ABC为底角时，∠BCD=180°-2∠ABC=104°，不符合题意，舍去，
综上，点D在量角器上对应的度数是76°或142°，
故答案为：76°或142°．

【点睛】
本题考查圆周角定理、等腰三角形的性质、三角形的内角和定理，熟练掌握圆周角定理，利用分类讨论思想解决问题是解答的关键．
2、6
【分析】
如图，连接OA、OB、OC、OD、OE、OF，证明△AOB、△BOC、△DOC、△EOD、△EOF、△AOF都是等边三角形，再求出圆的半径即可．
【详解】
解：如图，连接OA、OB、OC、OD、OE、OF．
∵正六边形ABCDEF，
∴AB＝BC＝CD＝DE＝EF＝FA，∠AOB＝∠BOC＝∠COD＝∠DOE＝∠EOF＝∠FOA＝60°，
∴△AOB、△BOC、△DOC、△EOD、△EOF、△AOF都是等边三角形，
∵的周长为，
∴的半径为，
正六边形的边长是6；

【点睛】
本题考查正多边形与圆的关系、等边三角形的判定和性质等知识，明确正六边形的边长和半径相等是解题的关键．
3、（1）见解析；（2）120°；（3）
【分析】
（1）根据旋转的性质和全等三角形的判定解答即可；
（2）根据等腰三角形的性质求得∠ABD=90°－，∠BAE=+30°，根据菱形的邻角互补求解即可；
（3）连接AF，根据菱形的性质和全等三角形的性质可求得∠FAC=45°，∠FCA=30°，过F作FG⊥AC于G，设FG=x，根据等腰直角三角形的性质和含30°角的直角三角形的性质求解即可．
【详解】
解：（1）由旋转得：AB=AD，AC=AE，∠BAD=∠CAE=，
∵AB=AC，
∴AB=AC=AD=AE，
在△ABD和△ACE中，
，
∴△ABD≌△ACE（SAS）；
（2）∵AB=AD，∠BAD=，∠BAC=30°，
∴∠ABD=（180°－∠BAD）÷2=（180°－）÷2=90°－，∠BAE=+30°，
∵四边形ABFE是菱形，
∴∠BAE+∠ABD=180°，即+30°+90°－=180°，
解得：=120°；
(3)连接AF，
∵四边形ABFE是菱形，∠BAE=+30°=150°，
∴∠BAF=∠BAE=75°，又∠BAC=30°，
∴∠FAC=75°－30°=45°，
∵△ABD≌△ACE，
∴∠FCA=∠ABD=90°－=30°，
过F作FG⊥AC于G，设FG=x，
在Rt△AGF中，∠FAG=45°，∠AGF=90°，
∴∠AFG=∠FAG=45°，
∴△AGF是等腰直角三角形，
∴AG=FG=x，
在在Rt△AGF中，∠FCG=30°，∠FGC=90°，
∴CF=2FG=2x，，
∵AC=AB=2，又AG+CG=AC，
∴，
解得：，
∴CF=2x= ．

【点睛】
本题考查全等三角形的判定与性质、旋转的性质、菱形的性质、等腰三角形的判定与性质、含30°角的直角三角形的性质、三角形的内角和定理、解一元一次方程等知识，熟练掌握相关知识的联系与运用是解答的关键．
4、65
【分析】
根据切线的性质得到OA⊥AP，根据直角三角形的两锐角互余计算，得到答案．
【详解】
解：∵PA是⊙O的切线，
∴OA⊥AP，
∴，
∵∠APO=25°，
∴，
故答案为：65．
【点睛】
本题考查的是切线的性质、直角三角形的性质，掌握圆的切线垂直于经过切点的半径是解题的关键．
5、
【分析】
如图，根据四边形CDEF为正方形，可得∠D=90°，CD=DE，从而得到CE是直径，∠ECD=45°，然后利用勾股定理，即可求解．
【详解】
解：如图，

∵四边形CDEF为正方形，
∴∠D=90°，CD=DE，
∴CE是直径，∠ECD=45°，
根据题意得：AB=2.5， ，
∴ ，
∴ ，
即此斛底面的正方形的边长为 尺．
故答案为：
【点睛】
本题主要考查了圆内接四边形，勾股定理，熟练掌握圆内接四边形的性质，勾股定理是解题的关键．
三、解答题
1、（1）△ABC是等边三角形，证明见解析；（2）见解析
【分析】
（1）利用圆周角定理可得∠BAC=∠CPB，∠ABC=∠APC，而∠APC=∠CPB=60°，所以∠BAC=∠ABC=60°，从而可判断△ABC的形状；
（2）如图所示，在PC取一点E使得AE=AP，先证明△APE是等边三角形，得到AP=PE，∠AEP=60°，可以推出∠AEC=∠APB，然后证明△APB≌△AEC得到BP=CE，即可证明PC=PE+CE=AP+BP．
【详解】
解：（1）△ABC是等边三角形．证明如下：
由圆周角定理：∠BAC=∠CPB，∠ABC=∠APC
∵∠APC＝∠CPB＝60°，
∴∠BAC＝∠ABC＝60°，
∴∠ACB＝180°－∠BAC－∠ABC＝180°－60°－60°＝60°．
∴△ABC是等边三角形．
（2）如图所示，在PC取一点E使得AE=AP，
∵∠APE=60°，AP=AE，
∴△APE是等边三角形，
∴AP=PE，∠AEP=60°，
∴∠AEC=120°，
又∵∠APC＝∠CPB＝60°，
∴∠APB=120°，
∴∠AEC=∠APB，
∵△ABC是等边三角形，
∴AB=AC，
又∵∠ABP=∠ACE，
∴△APB≌△AEC（AAS），
∴BP=CE，
∴PC=PE+CE=AP+BP．

【点睛】
本题考查了圆周角定理、等边三角形的性质与判定，全等三角形的性质与判定，解题的关键是掌握圆周角定理，正确求出∠ABC=∠BAC=60°．
2、（1）45°；（2）
【分析】
（1）根据旋转的性质得，，，，通过等量代换及三角形内角和得，根据四点共圆即可求得；
（2）连接EB，先证明出，根据全等三角形的性质得，在中利用勾股定理，即可求得．
【详解】
解：（1）由旋转可知：
，，，，
∴，，．
由三角形内角和定理得，
∴点A，D，F，E共圆．
∴．
（2）连接EB，

∵，
∴．
∵，
∴．
又∵，，
∴．
∴，．
∴．
在中，，，，
∵，
∴．
【点睛】
本题考查了旋转的性质、三角形全等判定及性质、勾股定理、三角形内角和等，解题的关键是掌握旋转的性质．
3、（1）①BC⊥CF；证明见详解；②见详解;（2）2AE2=4AG2+BE2．证明见详解．
【分析】
（1）①如图所示，BC⊥CF．根据将线段AE逆时针旋转90°得到线段AF，得出AE=AF，∠EAF=90°，可证△BAE≌△CAF（SAS），得出∠ABE=∠ACF=45°，可得∠ECF=∠ACB+∠ACF=45°+45°=90°即可；
②根据AD⊥BC，BC⊥CF．可得AD∥CF，可证△BDG∽△BCF，可得，得出即可；
（2）2AE2=4AG2+BE2，延长BA交CF延长线于H，根据等腰三角形性质可得AD平分∠BAC，可得∠BAD=∠CAD=，可证△BAG∽△BHF，得出HF=2AG，再证△AEC≌△AFH（AAS），得出EC=FH=2AG，利用勾股定理得出，即即可．
【详解】
解：（1）①如图所示，BC⊥CF．
∵将线段AE逆时针旋转90°得到线段AF，
∴AE=AF，∠EAF=90°，
∴∠EAC+∠CAF=90°，
∵，，
∴∠BAE+∠EAC=90°，∠ABC=∠ACB=45°，
∴∠BAE=∠CAF，
在△BAE和△CAF中，
，
∴△BAE≌△CAF（SAS），
∴∠ABE=∠ACF=45°，
∴∠ECF=∠ACB+∠ACF=45°+45°=90°，
∴BC⊥CF；

②∵AD⊥BC，BC⊥CF．
∴AD∥CF，
∴∠BDG=∠BCF=90°，∠BGD=∠BFC，
∴△BDG∽△BCF，
∴，
∵，AD⊥BC，
∴BD=DC=，
∴，
∴，
∴，
∴BG=GF;
（2）2AE2=4AG2+BE2．延长BA交CF延长线于H，
∵AD⊥BC，AB=AC，
∴AD平分∠BAC，
∴∠BAD=∠CAD=，
∵BG=GF，AG∥HF，
∴∠BAG=∠H=45°，∠AGB=∠HFB，
∴△BAG∽△BHF，
∴，
∴HF=2AG，
∵∠ACE=45°，
∴∠ACE =∠H，
∵∠EAC+∠CAF=90°，∠CAF+∠FAH=90°，
∴∠EAC=∠FAH，
在△AEC和△AFH中，
，
∴△AEC≌△AFH（AAS），
∴EC=FH=2AG，
在Rt△AEF中，根据勾股定理，
在Rt△ECF中，即．

【点睛】
本题考查图形旋转性质，三角形完全判定与性质，等腰直角三角形性质，三角形相似判定与性质，勾股定理，掌握图形旋转性质，三角形完全判定与性质，等腰直角三角形性质，三角形相似判定与性质，勾股定理是解题关键．
4、
（1）见解析
（2）10
【分析】
（1）作BC的垂直平分线，与直线CD的交点即为圆心；
（2）连接OA，根据勾股定理列出方程即可求解．
（1）
解：如图所示，点O即是圆心；
（2）
解：连接OA，
∵，并经过圆心O，，
∴，
∵，
∴
解得，，
答：半径为10．

【点睛】
本题考查了垂径定理和确定圆心，解题关键是熟练作图确定圆心，利用垂径定理和勾股定理求半径．
5、（1）①③；（2）点N的横坐标；（3）或．
【分析】
（1）在坐标系中作出圆及三个函数图象，即可得；
（2）根据题意可得直线l的临界状态是与圆T相切的两条直线和，当临界状态为时；当临界状态为时，根据勾股定理及直角三角形的性质即可得；
（3）根据题意，只考虑横坐标的取值范围，所以将的圆心I平移到x轴上，分三种情况讨论：①当点Q在点P的上方时，连接BP、DQ，交于点H；②当点P在点Q的上方时，直线BP、DQ，交于点H，求出直线HB、直线HD的解析式，然后利用两点之间的距离解方程求解；③当时，两条直线与圆无公共点；综合三种情况即可得．
【详解】
解：（1）在坐标系中作出圆及三个函数图象，可得①③函数解析式与圆有公共点，

故答案为：①③；
（2）如图所示：

∵直线l是的关联直线，
∴直线l的临界状态是与相切的两条直线和，
当临界状态为时，连接TM，
∴，，
∵当时，，
当时，，
∴，
∴为等腰直角三角形，
∴，
，
∴点，
同理可得当临界状态为时，
点，
∴点N的横坐标；
（3）①如图所示：只考虑横坐标的取值范围，所以将的圆心I平移到x轴上，当点Q在点P的上方时，连接BP、DQ，交于点H；

设点，直线HB的解析式为，直线HD的解析式为，
当时，与互为相反数，可得
，
得，
由图可得：，则，
∴，
结合，
解得：，，
∴，
当时，，
∴，h的最大值为，
②如图所示：当点P在点Q的上方时，直线BP、DQ，交于点H，当圆心I在x轴上时，
设点，直线HB的解析式为，直线HD的解析式为，

当时，与互为相反数，可得
，
得，
由图可得：，则，
∴，
结合，
解得：，，
∴，
当时，，
∴，h的最小值为，
③当时，两条直线与圆无公共点，不符合题意，
∴，
综上可得：或．
【点睛】
题目主要考查直线与圆的位置关系，等腰三角形的性质，勾股定理解三角形等，理解题意，作出相应图形是解题关键．
