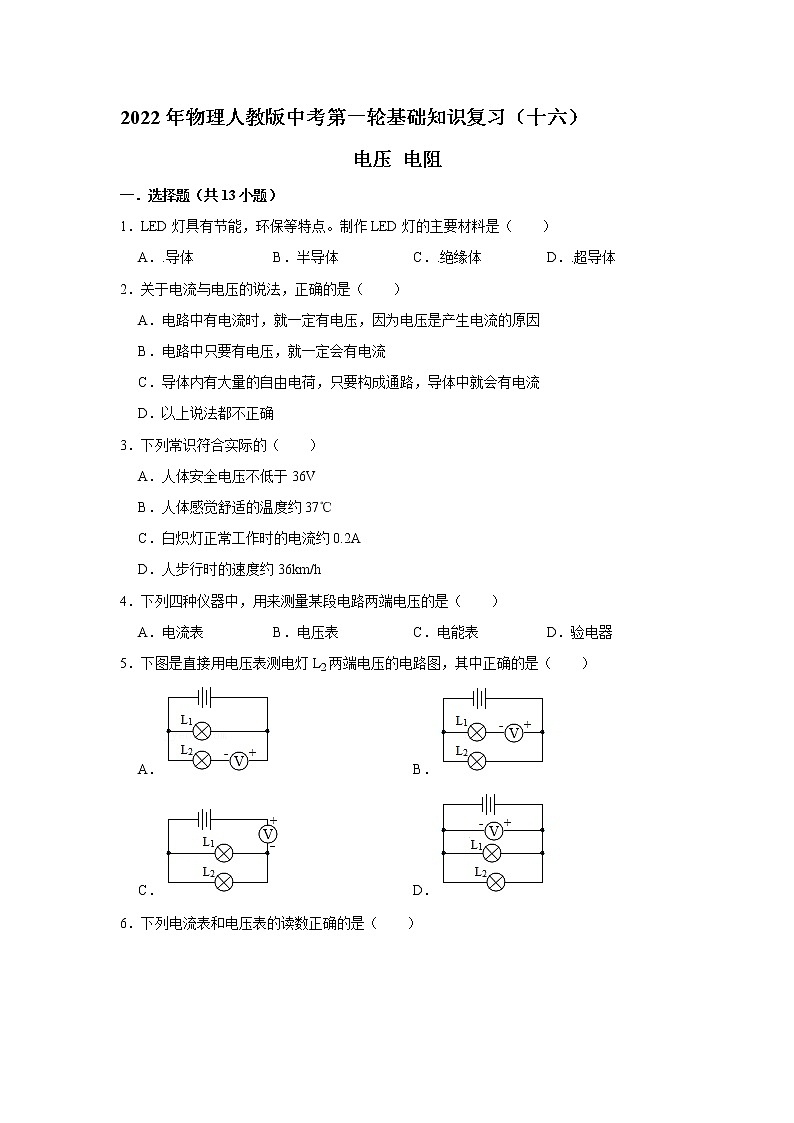

2022年物理人教版中考第一轮基础知识复习（十六）电压 电阻

这是一份2022年物理人教版中考第一轮基础知识复习（十六）电压 电阻，共13页。试卷主要包含了LED灯具有节能，环保等特点，关于电流与电压的说法，正确的是，下列常识符合实际的等内容，欢迎下载使用。

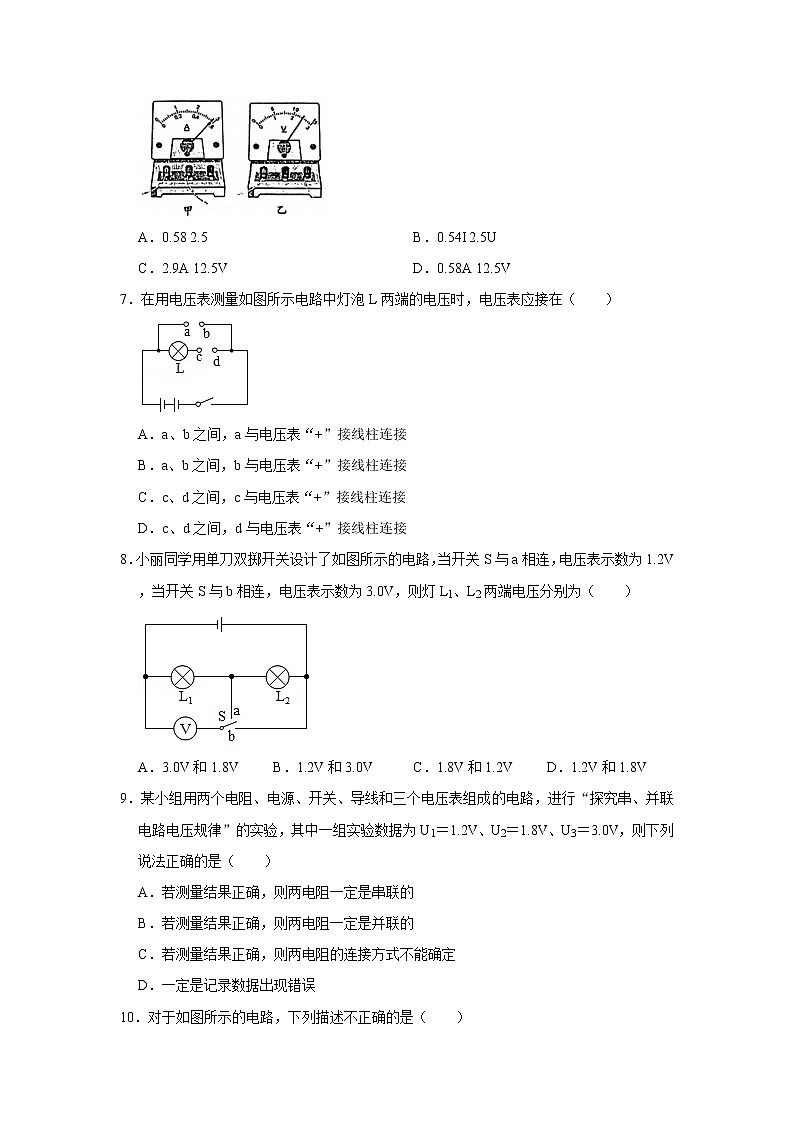

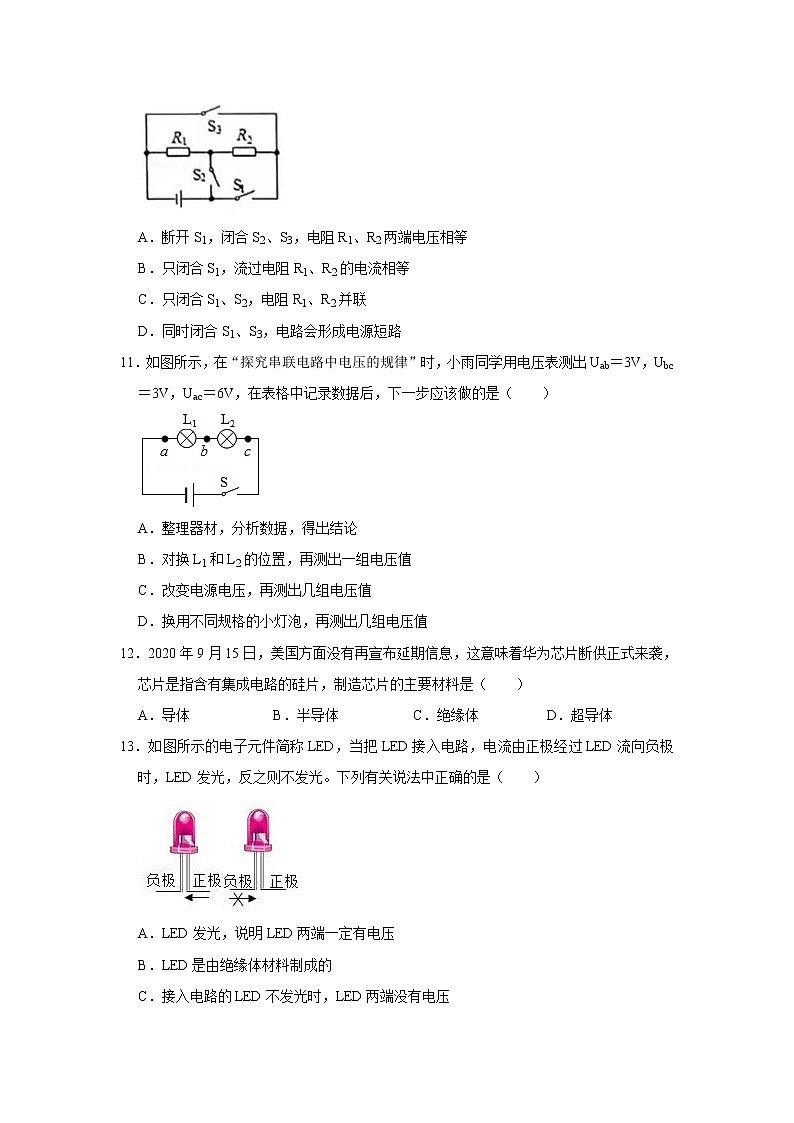

2022年物理人教版中考第一轮基础知识复习（十六）电压 电阻一．选择题（共13小题）1．LED灯具有节能，环保等特点。制作LED灯的主要材料是（　　）A．.导体 B．半导体 C．.绝缘体 D．.超导体2．关于电流与电压的说法，正确的是（　　）A．电路中有电流时，就一定有电压，因为电压是产生电流的原因 B．电路中只要有电压，就一定会有电流 C．导体内有大量的自由电荷，只要构成通路，导体中就会有电流 D．以上说法都不正确3．下列常识符合实际的（　　）A．人体安全电压不低于36V B．人体感觉舒适的温度约37℃ C．白炽灯正常工作时的电流约0.2A D．人步行时的速度约36km/h4．下列四种仪器中，用来测量某段电路两端电压的是（　　）A．电流表 B．电压表 C．电能表 D．验电器5．下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是（　　）A． B． C． D．6．下列电流表和电压表的读数正确的是（　　）A．0.58 2.5 B．0.54I 2.5U C．2.9A 12.5V D．0.58A 12.5V7．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（　　）A．a、b之间，a与电压表“+”接线柱连接 B．a、b之间，b与电压表“+”接线柱连接 C．c、d之间，c与电压表“+”接线柱连接 D．c、d之间，d与电压表“+”接线柱连接8．小丽同学用单刀双掷开关设计了如图所示的电路，当开关S与a相连，电压表示数为1.2V，当开关S与b相连，电压表示数为3.0V，则灯L1、L2两端电压分别为（　　）A．3.0V和1.8V B．1.2V和3.0V C．1.8V和1.2V D．1.2V和1.8V9．某小组用两个电阻、电源、开关、导线和三个电压表组成的电路，进行“探究串、并联电路电压规律”的实验，其中一组实验数据为U1＝1.2V、U2＝1.8V、U3＝3.0V，则下列说法正确的是（　　）A．若测量结果正确，则两电阻一定是串联的 B．若测量结果正确，则两电阻一定是并联的 C．若测量结果正确，则两电阻的连接方式不能确定 D．一定是记录数据出现错误10．对于如图所示的电路，下列描述不正确的是（　　）A．断开S1，闭合S2、S3，电阻R1、R2两端电压相等 B．只闭合S1，流过电阻R1、R2的电流相等 C．只闭合S1、S2，电阻R1、R2并联 D．同时闭合S1、S3，电路会形成电源短路11．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）A．整理器材，分析数据，得出结论 B．对换L1和L2的位置，再测出一组电压值 C．改变电源电压，再测出几组电压值 D．换用不同规格的小灯泡，再测出几组电压值12．2020年9月15日，美国方面没有再宣布延期信息，这意味着华为芯片断供正式来袭，芯片是指含有集成电路的硅片，制造芯片的主要材料是（　　）A．导体 B．半导体 C．绝缘体 D．超导体13．如图所示的电子元件简称LED，当把LED接入电路，电流由正极经过LED流向负极时，LED发光，反之则不发光。下列有关说法中正确的是（　　）A．LED发光，说明LED两端一定有电压 B．LED是由绝缘体材料制成的 C．接入电路的LED不发光时，LED两端没有电压 D．LED发光，电线内自由电子的定向移动方向是由正极经过LED流向负极二．填空题（共8小题）14．华为自主研发了先进的麒麟990芯片，其制造工艺达到7nm，等于 　   　m，“芯片”所用的主要材料是 　   　（选填“半导体”或“超导体”），利用该材料制成的二极管具有 　   　导电性。15．一节新的干电池的电压通常是 　   　，家中电视机、电冰箱、电灯等用电器之间的连接方式是 　   　（选填“串”或“并”）联。16．一节新干电池的电压为 　   　V；如图所示，将图中的一节干电池正确装入图中电池盒中，则电池的正极应接到电池盒的 　   　端（选填“A”或“B”）。17．如图所示，写出下列仪器的名称。　   　　   　18．如图，闭合开关，L1、L2是 　   　（选填“并”或“串”）联，电压表V1测的是 　   　的电压。19．如图甲所示，电压表与电流表的示数分别是 　   　V和 　   　A。图乙中闭合开关，两只灯是 　   　联的，电压表测量的是 　   　的电压。20．如图甲所示电路，若电源电压为3V，电压表选用适当的量程后，其示数如图乙所示，则L2两端的电压是　   　V。21．如图所示的电路，电源电压为6V，闭合开关，电压表示数如图所示，则灯泡L1两端的电压是 　   　V，灯泡L2两端的电压是 　   　V。三．实验探究题（共2小题）22．学习了电学知识后，小刚对水果电池和发光二极管都非常感兴趣。如图甲所示，他把两种不同的金属片A、B插入柠檬，制成的“水果电池”，与电压表连接在一起，电压表示数为0.3V。小刚了解到：发光二极管具有单向导电性，其电学符号与正负极为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光。（1）若把图甲中的电压表换为图乙中的二极管，要想二极管发光，金属片　   　（选填“A”或“B”）要接二极管负极；水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把　   　能转化为　   　能；（2）妈妈从市面上买回一个变光二极管给他，通过实验发现：电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的　   　（选填字母）；（3）制作发光二极管的主要材料是　   　（选填字母）。A.绝缘体B.导体C.半导体D.超导体23．水果含有果酸，在水果中插入两片不同金属制成的极板，就组成了一个水果电池。在探究水果电池电压与哪些因素有关的实验中，小星作出猜想：水果电池电压与两极间距离、两极插入水果的深度有关。为了验证猜想是否正确，小星他们找来了柠檬、苹果、西红柿、并设计了如图甲所示的电路。（1）该实验中是通过 　   　来判断两个电极的正负；你认为还可以使用 　   　（填写一种实验器材）来判断。（2）①实验得到的数据如表所示，第4次实验时电压表示数如图乙所示，为 　   　V。实验次数水果种类电极材料电极间距离/cm插入的深度/cm电压/V1柠檬铜﹣铁220.522320.463420.40443 5440.50比较第 　   　次实验数据可以得出：在其它条件不变时，金属片插入越深，水果电池两端的电压越大。②由实验数据还可以得出：　   　。（3）你认为水果电池电压还与 　   　因素有关（写出一种猜想即可），并简单写出你的验证方案：　   　。四．计算题（共1小题）24．如图所示，每个电池的电压为1.5V．若分别以C点和B点为参考点，试求各点电位及A、B和A、C之间的电压。
参考答案一．选择题（共13小题）1．解：制成LED灯发光二极管的主要材料是半导体。故选：B。2．解：A 电荷的定向移动形成电流，电路中有电流时，就一定有电压，因为电压是产生电流的原因。此说法正确；B 要得到电流，必须满足两个条件：有电压，通路状态。电路状态不明确，有无电流无法判断。此说法错误；C 要得到电流，必须满足两个条件：有电压，通路状态。虽然是通路，有无电压不确定，有无电流无法判断。此说法错误；D 因为选项A正确，此说法错误。故选：A。3．解：A、人体安全电压是不高于36V，故A错误；B、人体感觉舒适的温度约25℃，故B错误；C、白炽灯正常工作时的电流约0.2A，符合实际，故C正确；D、人步行时的速度约3.6km/h，故D错误。故选：C。4．解：A、电流表是用来测量电流大小的仪表，故A不符合题意；B、电压表是用来测量电压大小的仪表，故B符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，故C不符合题意；D、验电器是用来检验物体是否带电的仪器，故D不符合题意。故选：B。5．解：A、电压表与L2串联，故A选项不正确；B、电压表与L1串联，故B选项不正确；C、电压表串联在干路中，故C选项不正确；D、开关闭合后，L1、L2并联，电压表并联在电路两端，因此电压表测L2两端的电压，故D选项正确。故选：D。6．解：图中电流表的量程为0﹣0.6A，最小分度值为0.02A，示数为0.58A，图中电压表的量程为0﹣15V，最小分度值为0.1V，示数为12.5V，故D正确。故选：D。7．解：电压表测量灯泡L两端的电压时，应与灯泡并联，故电压表应接在a、b之间，故CD不正确；电流应从电压表的正接线柱流入、负接线柱流出，故a应与“+”连接，故A正确、B不正确。故选：A。8．解：由电路图可知，两灯串联，当开关S与a相连，电压表V测L1两端的电压，电压表示数U1＝1.2V，当开关S与b相连，电压表V测电源电压，电压表示数U＝3.0V，根据串联电路的电压规律可得，L2两端的电压：U2＝U﹣U1＝3.0V﹣1.2V＝1.8V。故选：D。9．解：ABC、用三个电压表探究串、并联电路电压规律，其中一组实验数据为U1＝1.2V、U2＝1.8V、U3＝3.0V，根据并联电路电压规律可知，无论电压表测支路两端的电压还是电源电压，三个电压表的示数应是相等的，由这组数据可知，U3＝U1+U2，所以两电阻一定是串联的，故A正确，BC错误；D、根据一组数据并不能确定记录的数据一定出现错误，故D错误。故选：A。10．解：A、由图知，断开S1，闭合S2、S3，电阻R1、R2并联，根据并联电路的电压规律知，两电阻两端电压相等，故A正确；B、由图知，只闭合S1，电阻R1、R2串联，根据串联电路的电流规律知，通过两电阻的电流相等，故B正确；C、由图知，只闭合S1、S2，电阻R2被短路，电路为R1的简单电路，故C错误；D、由图知，同时闭合S1、S3，电源两极被导线直线相连，所以电路会形成电源短路，故D正确。故选：C。11．解：用电压表测出ab、bc、ac两端的电压分别为出Uab＝3V，Ubc＝3V，Uac＝6V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。故选：D。12．解：常见的半导体材料有：硅、锗、砷、镓等。芯片的核心部件是其中的电子芯片，是半导体硅制成的，故B正确，ACD错误。故选：B。13．解：A、LED发光是有电流，电压是形成电流的原因，有电压电路中才会有电流，故A正确；B、发光二极管主要由硅、砷等半导体材料制成，故B错误；C、发光二极管是一种电子元件，简称LED。它具有单向导电性接入电路的LED不发光时，可能是LED两端有电压，但正负接线柱接反，故C错误；D、正电荷定向移动的方向为电流方向，电线内自由电子定向移动的方向与电流方向相反，由负极经过LED流向正极，故D错误。故选：A。二．填空题（共8小题）14．解：（1）芯片属高科技产品，其制造工艺达到7nm，等于7×10﹣9 m，芯片所用的材料主要是硅、锗等半导体材料；（2）芯片、发光二极管（LED）一般情况下是用半导体材料制造的；因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态。故答案为：7×10﹣9；半导体；单向。15．解：一节干电池的电压是1.5V，家中的电视机、电冰箱、电灯等家用电器必须独立工作，且相互之间不能影响，所以它们的连接方式是并联的。故答案为：1.5V；并。16．解：一节新干电池的电压是1.5V，电池盒的弹簧端要连接电池的负极，电池的正极应接到电池盒的B接线柱。故答案为：1.5；B。17．解：由上图可知，该仪器所测物理量的单位是V，而V是电压的单位，因此该仪器是测量电压的仪器，其名称为电压表；由下图可知，该仪器所测物理量的单位是A，而A是电流的单位，因此该仪器是测量电流的仪器，其名称为电流表。故答案为：电压表；电流表。18．解：由图可知，开关闭合后，电路中电流的路径只有一条，为串联电路；电压表V1与灯泡L1并联，所以测量的是L1两端的电压。故答案为：串；L1。19．解：电压表的内阻无限大，在电路中相对于开路；据此分析开关闭合后两灯的连接方式；电压表并联在所测灯的两端。（1）由图甲可知，电压表使用的是0﹣3V量程，对应的分度值为0.1V，指针在2V后面第4个格，示数为2.4V；电流表使用的是0﹣0.6A量程，对应的分度值为0.02A，指针在0.2A后面第5个格，示数为0.3A；（2）电压表的内阻无限大，在电路中相对于开路，开关闭合后，两灯为并联，电压表并联在L2两端，测量的是L2两端的电压。故答案为：2.4；0.3；串；L2两端。20．解：如图甲所示，小灯泡L1、L2串联，电压表V与灯泡L1并联，测量的是L1两端的电压；由于电源电压为3V，则电压表应该使用0～3V的量程，每一个大格代表1V，每一个小格代表0.1V，其示数是0.5V，即L1两端的电压是0.5V，由串联电路的电压规律可知，L2两端的电压：U2＝U﹣U1＝3V﹣0.5V＝2.5V。故答案为：2.5。21．解：由电路图可知，两灯泡串联，电压表测L1两端的电压；电压表选用的是小量程，分度值为0.1V，示数为2.5V，即灯泡L1两端的电压为2.5V；因串联电路中总电压等于各部分电路两端的电压之和，所以，灯泡L2两端的电压：U1＝U﹣U2＝6V﹣2.5V＝3.5V。故答案为：2.5；3.5。三．实验探究题（共2小题）22．解：（1）电流要从电压表正接线柱流入，从负接线柱流出，A为水果电池的正极，B为水果电池的负极，因当电流从“+”极流入时二极管能通电且发光，故金属片B要接二极管负极；水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把化学能转化为电能；（2）因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其P端流入时发红光，从其Q端流入时发绿光，所以两二极管并联，且红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，负接线柱在P端，所以C图正确。（3）制作发光二极管的主要材料是半导体，选C.故答案为：（1）B；化学；电；（2）C；（3）C。23．解：（1）如果实验前不知道水果电池的正负极，可以使用电压表来判断，还可以使用电流表（或发光二极管）来判断；（2）根据图乙可知，电压表量程为0～3V，分度值为0.1V，示数为0.45V；实验结论是“在其它条件不变时，金属片插入越深，水果电池两端的电压越大”，分析实验数据可知，表中3、4、5的水果种类、电极材料和电极间距离不变，插入的深度改变；分析表中1、2、3的数据，水果种类、电极材料和插入的深度，电极间距离改变，所以可得结论：在其它条件不变时，金属片电极间距离越大，水果电池两端的电压越小。（3）由表格可得猜想，水果电池电压还与极板的材料（水果的种类）因素有关；如验证水果电池的电压与极板材料的关系，可以在水果中插入不同金属制成的极板，保持其它条件不变，用电压表直接测量两块极板之间的电压，验证猜想是否正确。故答案为：（1）电压表；电流表（或发光二极管、小磁针等）；（2）3、4、5；在其它条件不变时，金属片电极间距离越大，水果电池两端的电压越小；（3）极板的材料；在水果中插入不同金属制成的极板，保持其它条件不变，用电压表直接测量两块极板之间的电压。四．计算题（共1小题）24．解：设C点的电位为0，且电池的正极在A点方向；则C点电位为0，B点为+1.5V，A点为+3V；AB间电压为1.5V，AC间电压为3V。若C点的电位为0，且电池的负极在A点方向；则C点电位为0，B点为﹣1.5V，A点为﹣3V；AB间电压为1.5V，AC间电压为3V。若B点电位为0，且电池的正极在A点方向；则C点电位为﹣1.5V，B点为0，A点为+1.5V；AB间电压为1.5V，AC间电压为3V。若B点的电位为0，且电池的负极在A点方向；则C点电位为+1.5V，B点为﹣0，A点为﹣1.5V；AB间电压为1.5V，AC间电压为3V。答：C点电位为0，电池的正极在A点方向；AB间电压为1.5V，AC间电压为3V；若C点电位为0，电池的负极在A点方向；AB间电压为1.5V，AC间电压为3V；若B点电位为0，且电池的正极在A点方向；AB间电压为1.5V，AC间电压为3V；若B点的电位为0，且电池的负极在A点方向；AB间电压为1.5V，AC间电压为3V。
