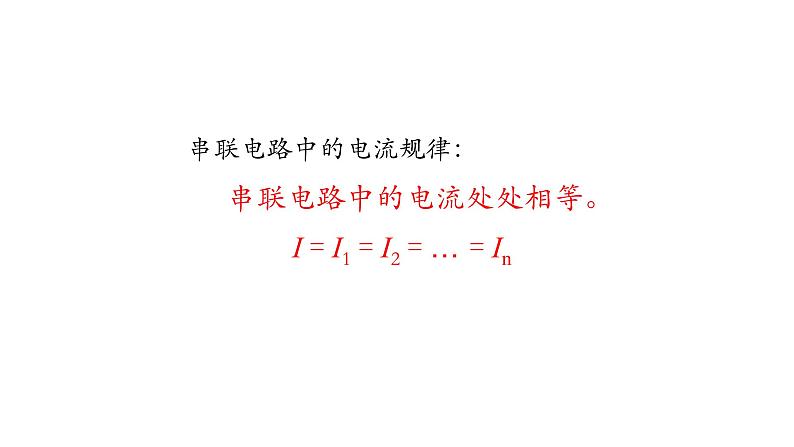

串联电路中的电流规律：　　串联电路中的电流处处相等。
I = I1 = I2 = … = In

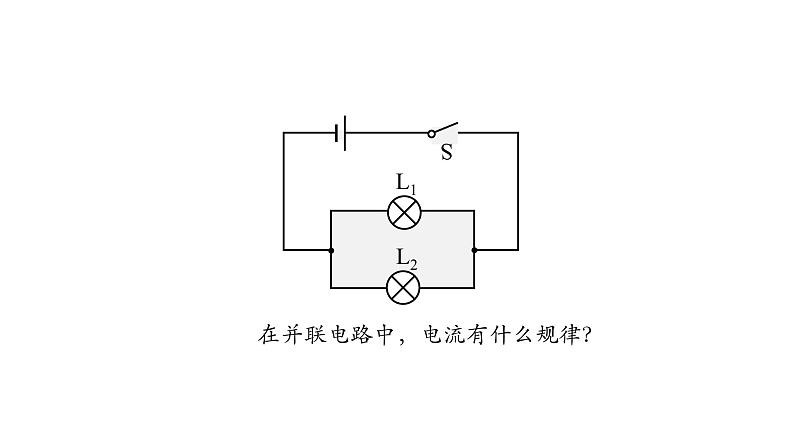

在并联电路中，电流有什么规律？

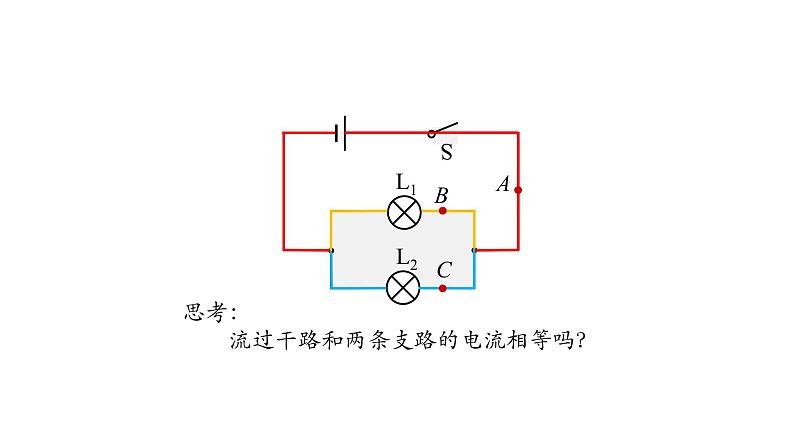

思考： 流过干路和两条支路的电流相等吗？

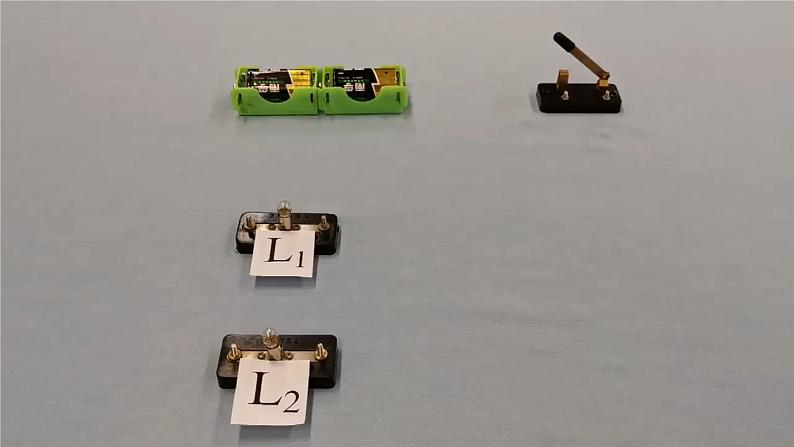

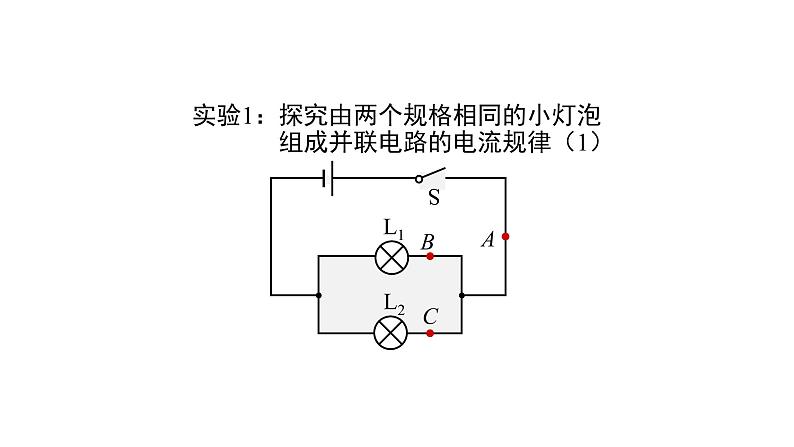

实验1：探究由两个规格相同的小灯泡 组成并联电路的电流规律（1）

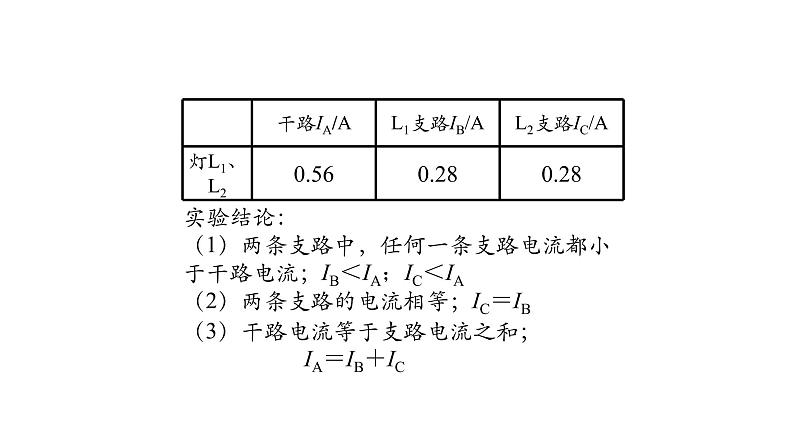

实验结论： （1）两条支路中，任何一条支路电流都小于干路电流；IB＜IA；IC＜IA
（2）两条支路的电流相等；IC＝IB
（3）干路电流等于支路电流之和； IA＝IB＋IC

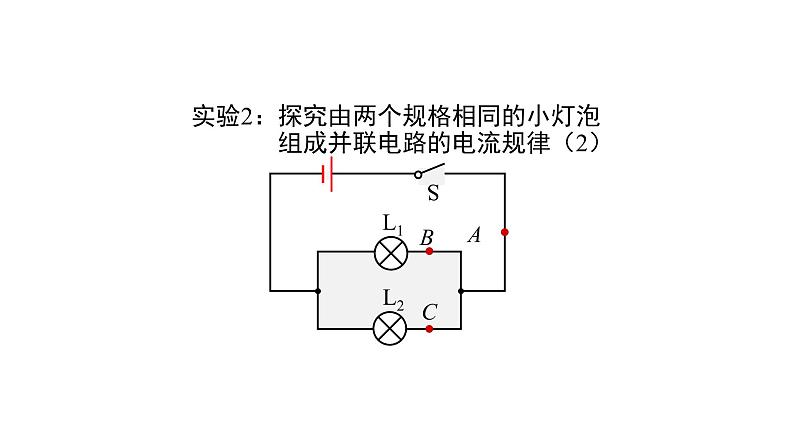

实验2：探究由两个规格相同的小灯泡 组成并联电路的电流规律（2）
（2）两条支路的电流相等；IC＝IB
（3）干路电流等于支路电流之和； IA＝IB＋IC
实验结论会改变吗?
实验3：探究由两个规格不同的小灯泡 组成并联电路的电流规律
实验结论： （1）两条支路中，任何一条支路电流都小于干路电流； IB＜IA；IC＜IA
（2）两条支路的电流不相等；IC≠IB
并联电路中的电流规律：　　并联电路干路中的电流等于各支路中电流之和。
I = I1 + I2 + … + In
串、并联电路中的电流规律
问题一：小华和同学们在研究串联电路的电流规律时，把两块电流表同时接入电路，如图所示，检查无误闭合开关后，发现两块电流表的示数不相同。你认为出现这一现象的原因是什么？
问题二：小芳根据电路图连接好小灯泡L1和L2组成的并联电路，测量并联电路中干路和支路中的电流。在分别测量通过小灯泡L1和通过小灯泡L2的电流时，电路状态如图甲、乙所示。测量完毕，分析实验数据时发现，无法得到并联电路的电流规律。请你帮助她找出原因。
