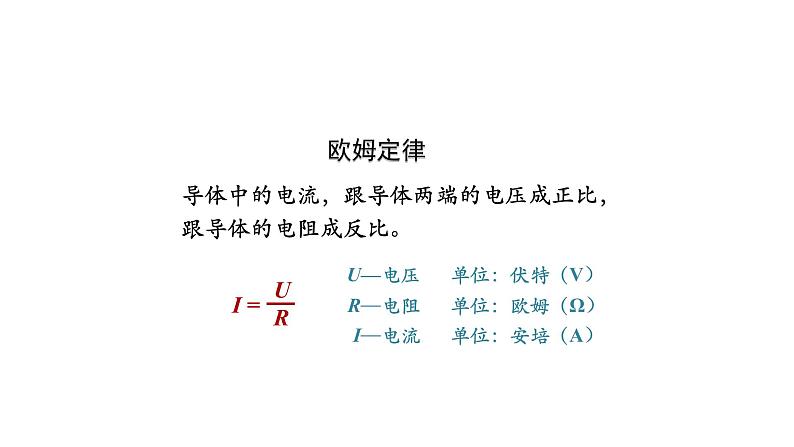

U—电压 单位：伏特（V）
R—电阻 单位：欧姆（Ω）
I—电流 单位：安培（A）
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

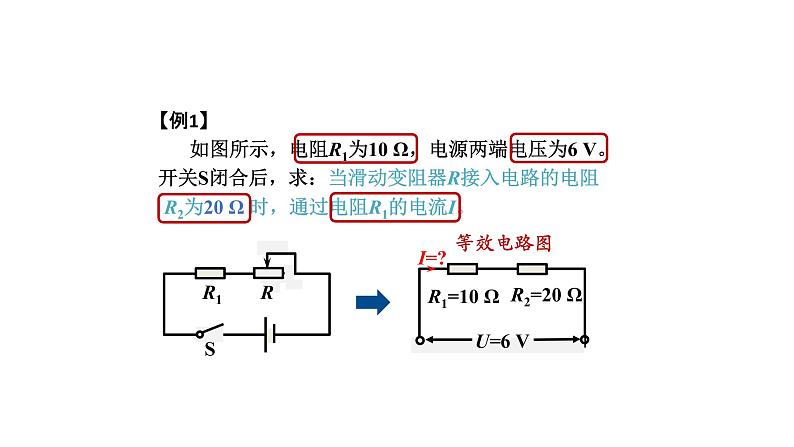

【例1】 如图所示，电阻R1为10 Ω，电源两端电压为6 V。 开关S闭合后，求：当滑动变阻器R接入电路的电阻 R2为20 Ω 时，通过电阻R1的电流I。

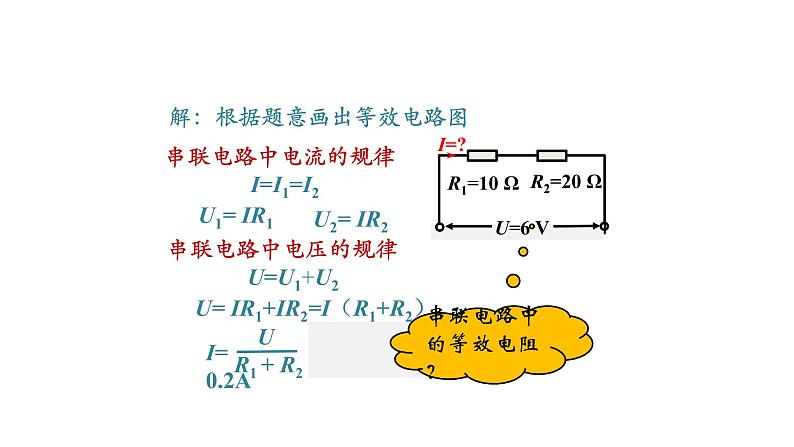

解：根据题意画出等效电路图
串联电路中电流的规律 I=I1=I2
串联电路中电压的规律 U=U1+U2
U= IR1+IR2=I（R1+R2）

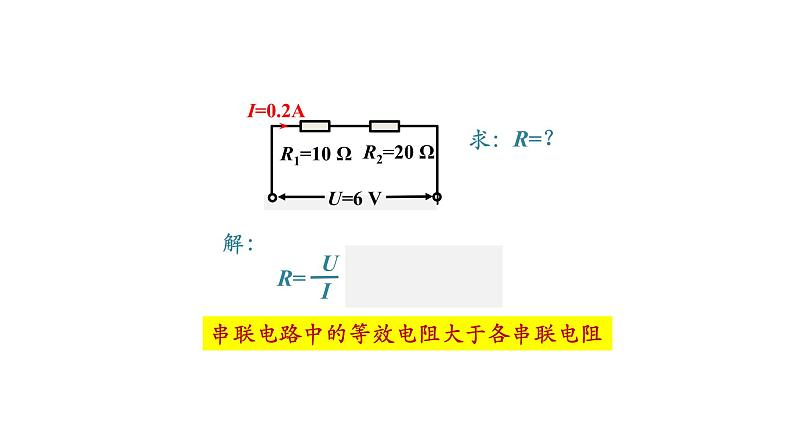

串联电路中的等效电阻？
串联电路中的等效电阻大于各串联电阻
导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积等因素有关。

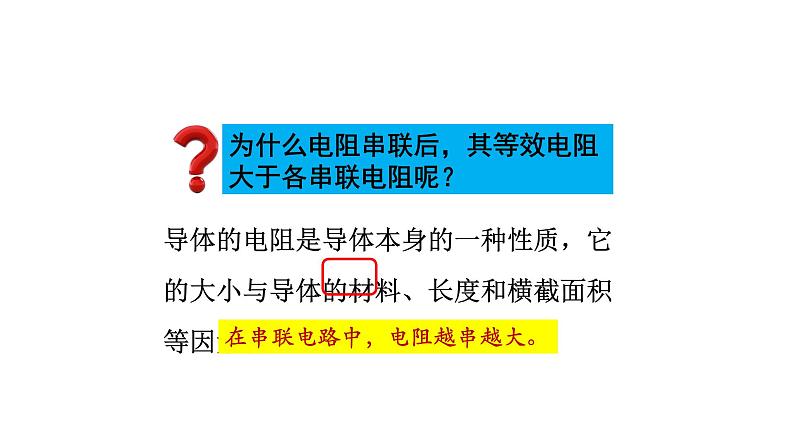

为什么电阻串联后，其等效电阻大于各串联电阻呢？
在串联电路中，电阻越串越大。

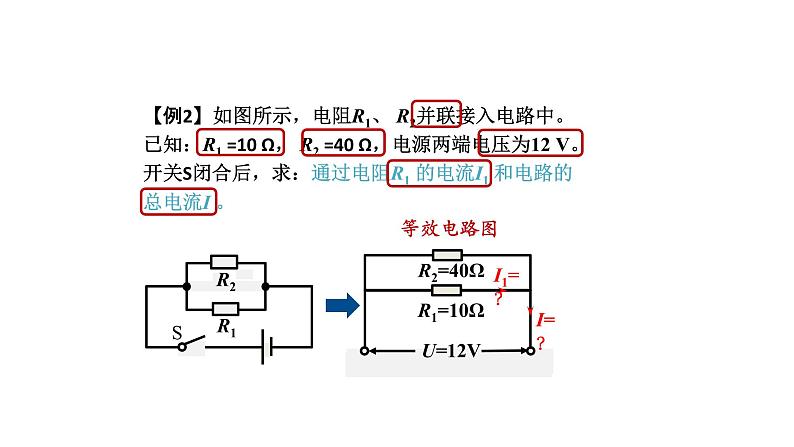

【例2】如图所示，电阻R1、 R2并联接入电路中。已知：R1 =10 Ω， R2 =40 Ω，电源两端电压为12 V。开关S闭合后，求：通过电阻R1 的电流I1 和电路的总电流I 。

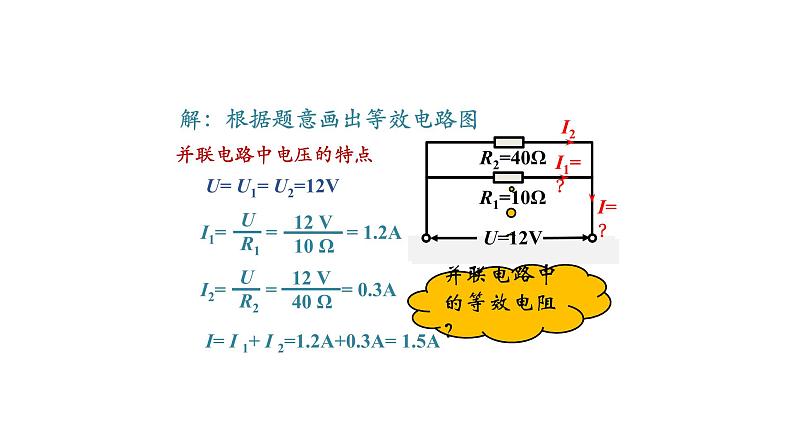

解：根据题意画出等效电路图
I= I 1+ I 2=1.2A+0.3A= 1.5A
U= U1= U2=12V
并联电路中的等效电阻？
并联电路中的等效电阻小于各并联电阻
为什么电阻并联后，其等效电阻小于各并联电阻呢？
U3=U2 R3=R2
I3=I2=0.3A
I'=I1+ I2+ I3 =1.2A+0.3A+0.3A =1.8A
在并联电路中，电阻越并越小。
热敏电阻的阻值随温度的升高而减小。
如何利用这个热敏电阻设计高温报警电路呢？
电源两端电压恒定不变，当滑动变阻器的滑片P向左移动时，电路中的电流I、电阻R1两端的电压U1、电阻R2两端的电压U2如何变化？
U2 = U - U1
U2
为什么不先判断滑动变阻器两端电压的变化呢？
133mg/100mL
气敏电阻的阻值随酒精气体浓度的增大而减小。
守候幸福，你我来监督！
欧姆定律在串、并联电路中的应用
串联电路中，电阻越串越大， 并联电路中，电阻越并越小。
基础性作业：完成“学生资源”中的课后练习。
