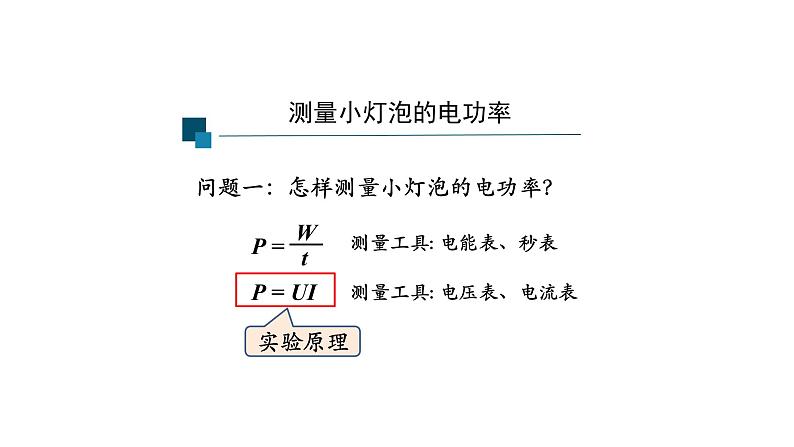

问题一：怎样测量小灯泡的电功率？
测量工具: 电能表、秒表
测量工具: 电压表、电流表
P = UI

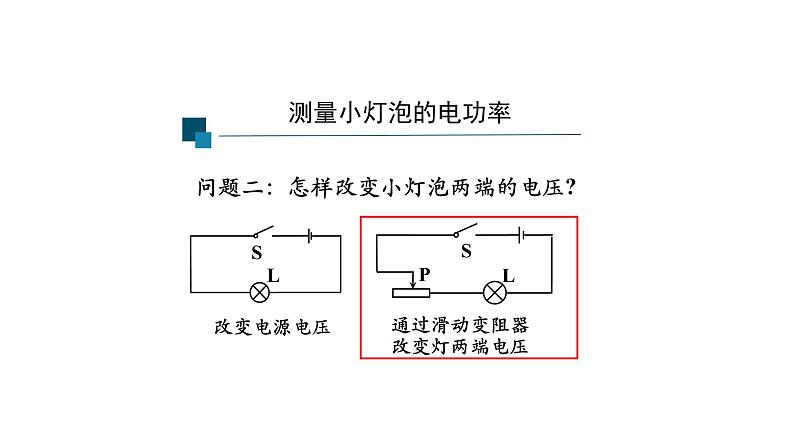

问题二：怎样改变小灯泡两端的电压?
通过滑动变阻器改变灯两端电压

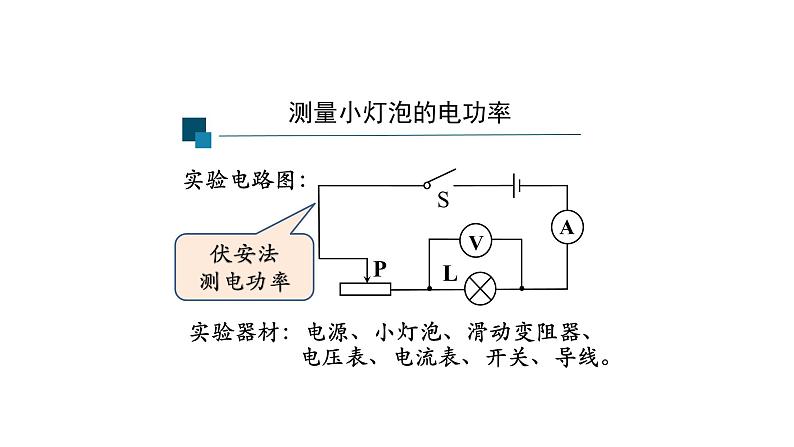

实验电路图：
实验器材：电源、小灯泡、滑动变阻器、 电压表、电流表、开关、导线。

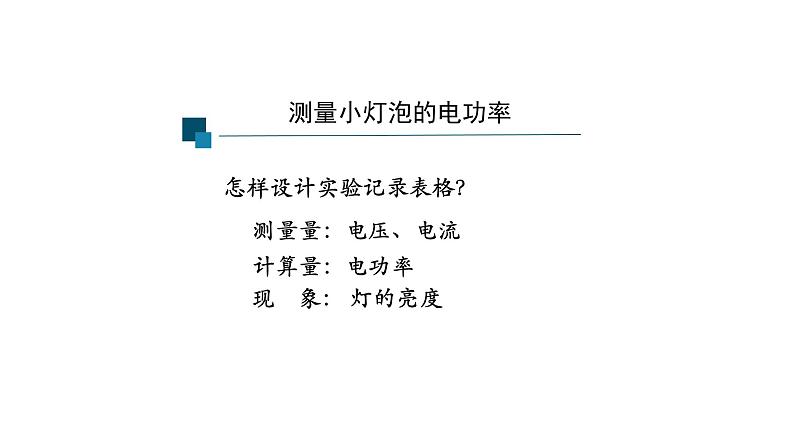

怎样设计实验记录表格？
测量量：电压、电流
计算量：电功率
现 象： 灯的亮度

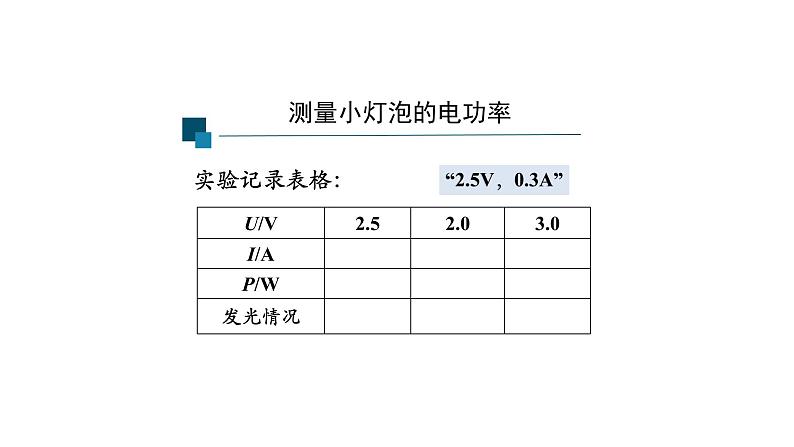

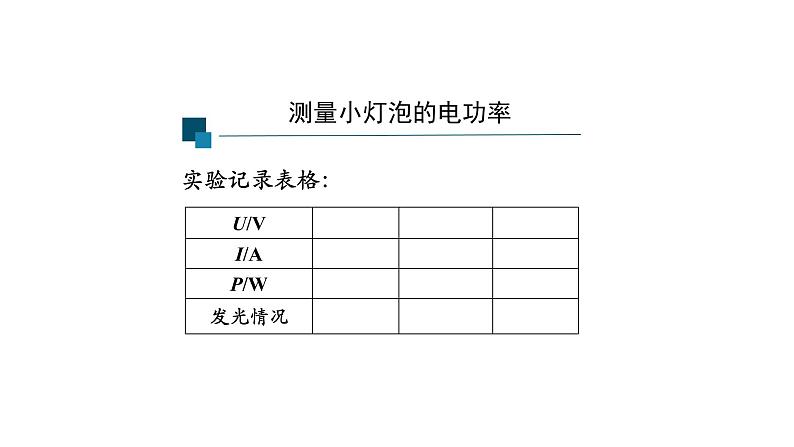

实验记录表格：
调节滑动变阻器的滑片使小灯泡两端电压分别为2.5V（U额）、2.0V（0.8U额）、3.0V（1.2U额）。

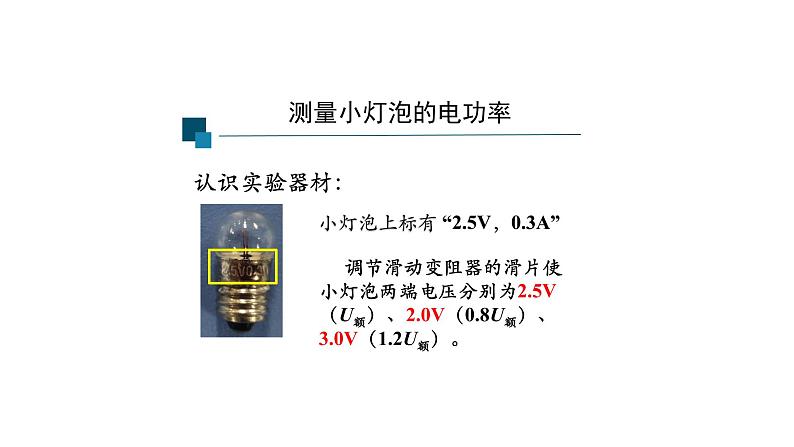

小灯泡上标有 “2.5V，0.3A”
认识实验器材：
“2.5V，0.3A”
电源： 3节干电池
小灯泡两端电压变化范围：2.0V~3.0V
选择合适的实验器材：
电压表选“0~3V”量程电流表选“0~0.6A”量程
主要实验步骤：
（1）按照电路图连接电路。（2）检查电路后试触，确认电路状态无误。闭合开关，开始按要求获取数据和观察记录小灯泡发光情况。（3）用公式 P=UI 及数据计算小灯泡的额定功率和实际功率。
连接电路时，开关要断开
滑动变阻器选择“一上一下”接法
闭合开关前，滑片置于最大阻值处
电流从电压表、电流表正接线柱流入，负接线柱流出
小灯泡规格 “2.5V， 0.3A”
P额=U额 I额 =2.5V×0.3A=0.75W
P实=U实 I实 =2.5V×0.3A=0.75W
P实=U实 I实=2.0V×0.26A=0.52W
P实=U实 I实=3.0V×0.32A=0.96W
1. 当U实＝U额 时, P实＝P额 , 小灯泡正常发光。
2. 当U实P额, 小灯泡的亮度比正常发光时亮。
灯的亮度由实际功率决定。对同一个灯泡，其亮度随实际功率增大而增加。
思考：计算实验中小灯泡实际功率的 平均值，有意义吗？
电路连接形式相同；直接测量的物理量相同；实验所用器材（除定值电阻和小灯泡外）相同。
实验目的不同；实验原理不同。
跟小灯泡相比 ，发光二极管有什么优势呢？
比较亮度相当的小灯泡和发光二极管的电功率
伏安法测量电功率
怎样判断小灯泡和发光二极管的亮度是否相当?
小灯泡变亮时，光照度计示数怎样变化？
小灯泡越亮，光照度计示数越大。
与发光二极管相匹配的电位器
1.2V 0.18A
2.7V 0.01A
0.216 0.027
结论： 亮度相当时，发光二极管的电功率比小灯泡的电功率小。
如果没有光照度计，怎样判断小灯泡和发光二极管的亮度是否相当?
利用影子判断小灯泡和发光二极管的亮度是否相当。
笔左右两侧影子的浓淡程度相同时，两盏灯的亮度相当。
实验原理: P = UI 实验电路图:
伏安法测量小灯泡电功率
少年传承美德小小百家讲坛
通过调节滑动变阻器改变小灯泡两端的电压，测得小灯泡在不同电压下的实际功率。 注意：测量额定功率时，需调节滑动变阻器使小灯泡两端电压为额定电压。
