对磁场的研究是通过观察磁体对磁针的力的作用来实现的。
观察：通电后，磁针的指向有什么变化？
注意：此实验中，磁针的红色一端为N极。
　　现象：磁针发生偏转
再观察：断开开关，磁针的指向有什么变化？

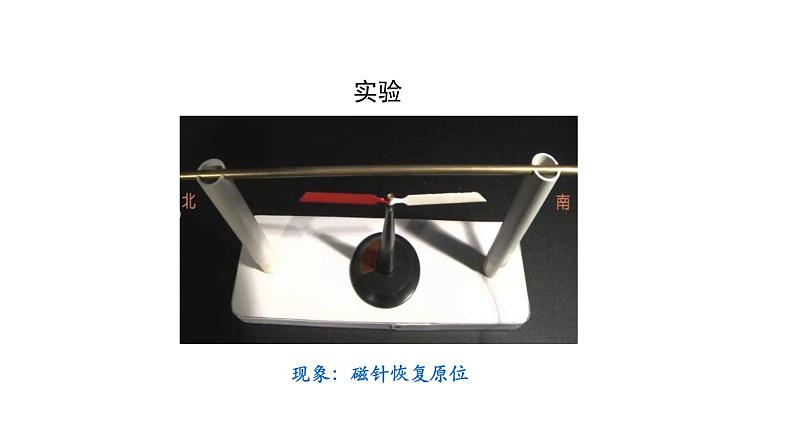

　　现象：磁针恢复原位

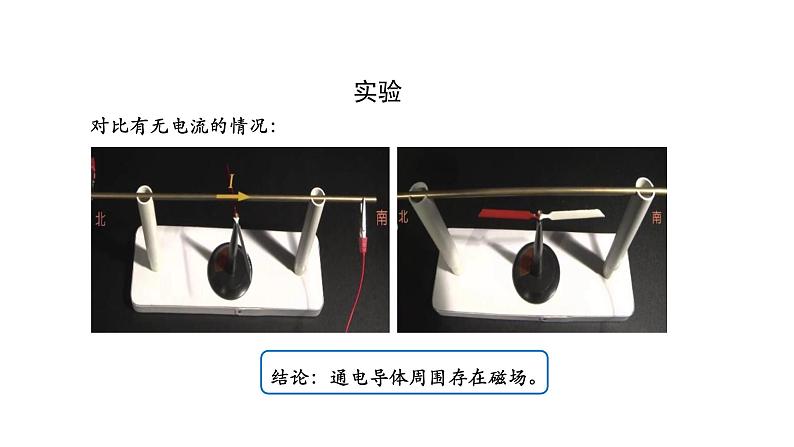

结论：通电导体周围存在磁场。

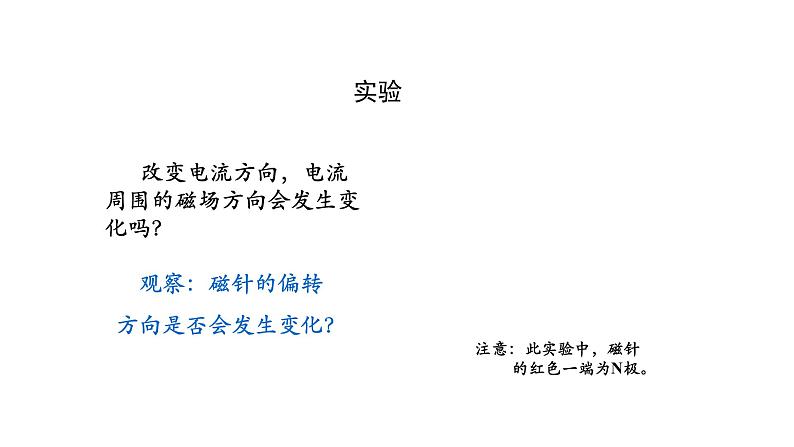

改变电流方向，电流周围的磁场方向会发生变化吗？
观察：磁针的偏转方向是否会发生变化？
注意：此实验中，磁针 的红色一端为N极。
结论：电流的磁场方向跟电流的方向有关。
对比电流方向改变前后的情况：
在历史上相当长的一段时间里，人们认为电现象和磁现象是互不相关的。 奥斯特是丹麦物理学家。 他相信各种自然现象间存在联系。经过长时间用实验寻找，在多次失败后， 1820年，奥斯特在课堂上做实验时，发现了电和磁之间的联系。
　　通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。
　　奥斯特实验表明：电流的周围存在磁场，电流的磁场方向跟电流方向有关。
探究1：通电直导线周围磁场强弱的影响因素
猜想1：通电直导线周围的磁场的强弱与 到直导线的距离有关。
猜想2：通电直导线周围的磁场的强弱与 通过直导线的电流大小有关。
通过观察磁针的偏转角度判断通电直导线周围的磁场的强弱。
在不改变通过直导线电流的情况下，减小磁针和直导线之间的距离，接通电路，观察磁针的偏转角度。
操作1：将磁针放到直导线的正下方，接通电路，观察磁针的偏转角度。
操作2：减小磁针和直导线之间的距离，接通电路。观察磁针的偏转角度。
实验结论：通电直导线周围的磁场强弱与到直导线的距离有关。电流一定时，近处磁场强，远处磁场弱。
通过改变接入电路的电池节数改变电路中电流的大小。
在不改变磁针与直导线距离的情况下，电路中增加一节干电池，接通电路，观察磁针的偏转角度。
操作2：再串联接入一节干电池，接通电路，观察磁针的偏转角度。
实验结论：通电直导线周围的磁场强弱与通过直导线的电流大小有关。距离不变时，电流大，磁场强。
（1）通电导线周围存在磁场。
（2）电流的磁场方向跟电流方向有关。
经过随后的探究，我们发现：
（1）通电直导线周围的磁场的强弱与到直导线的距离有关。电流一定时，近处磁场强，远处磁场弱。
（2）通电直导线周围的磁场的强弱与通过直导线的电流大小有关。距离不变时，电流大，磁场强。
用什么方法显示磁场分布？
　　探究2：通电直导线周围的磁场分布
演示1：在纸板上均匀地撒满铁屑。通电后，轻敲 纸板，观察铁屑的分布情况。
通电直导线周围磁场是以直导线上一点为圆心的一组同心圆。这些同心圆位于与直导线垂直的平面上。
通电直导线周围磁场的方向如何判断？
演示2： 利用小磁针显示通电直导线周围的磁场方向。
注意：小磁针的红色一端为N极。
演示3： 改变通电直导线中电流的方向，观察通电直导线周围的磁场方向是否发生变化。
进一步表明：电流的磁场方向跟电流方向有关。
通电直导线周围的磁场分布：
　　观察圆形导线周围的磁场分布
　　观察两匝线圈周围的磁场分布
将导线绕在圆筒上，做成螺线管（也叫线圈）。 通电后各圈导线磁场产生叠加，磁场增强。
1．电流的周围存在磁场。2．电流的磁场方向跟电流方向有关。
通电直导线周围的磁场的强弱与到直导线的距离和通过直导线的电流大小有关。
探究1：通电直导线周围的磁场的强弱影响因素。
探究2：通电直导线周围的磁场分布。
