2021年初中物理二轮专项复习(八) 欧姆定律

这是一份2021年初中物理二轮专项复习(八) 欧姆定律，共9页。

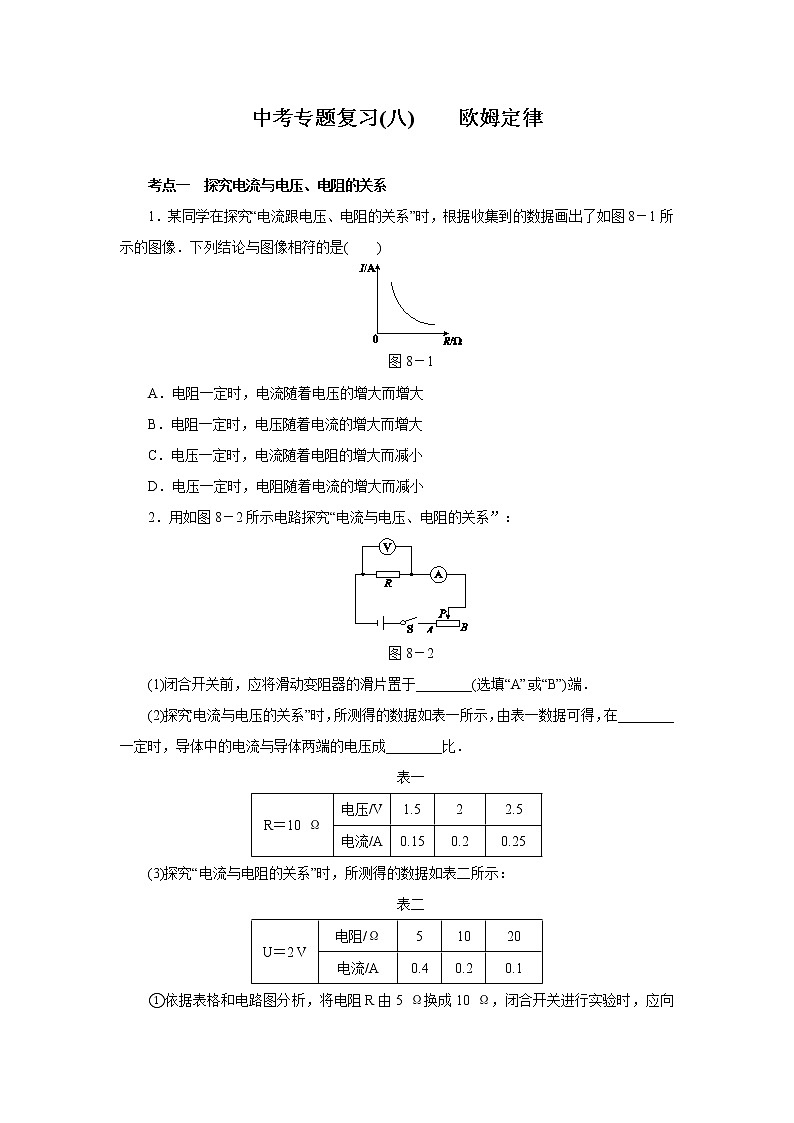

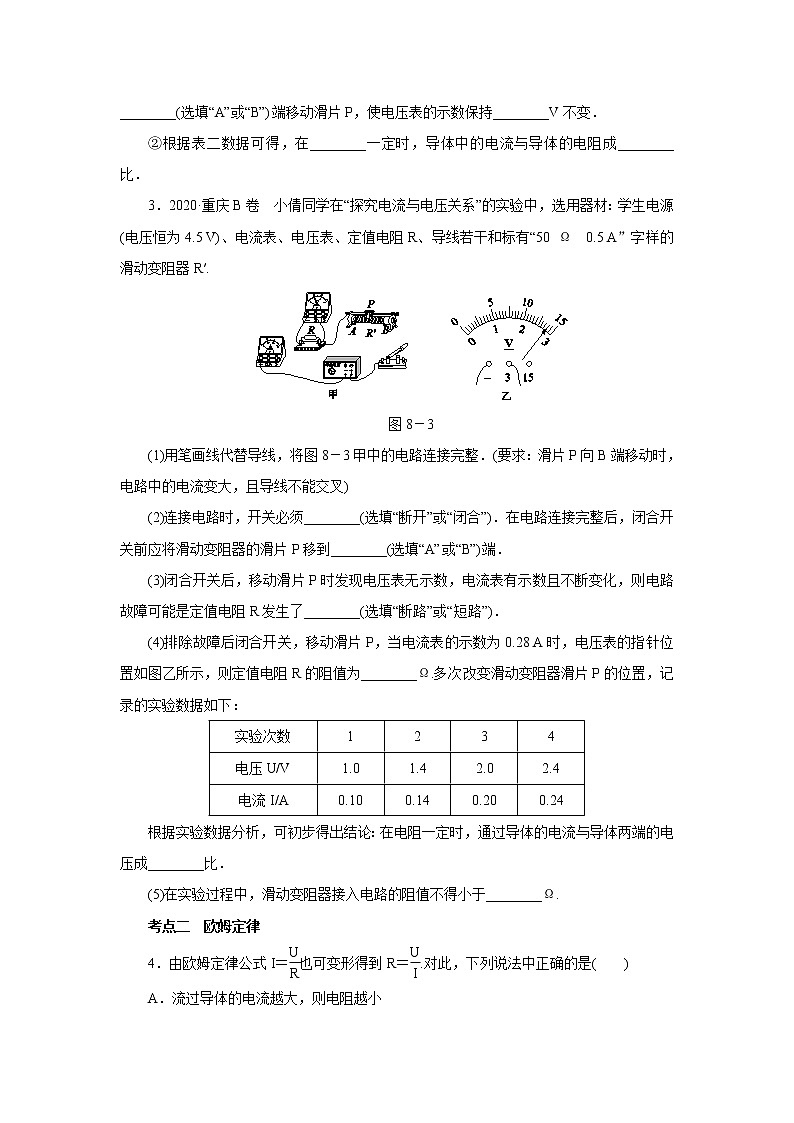

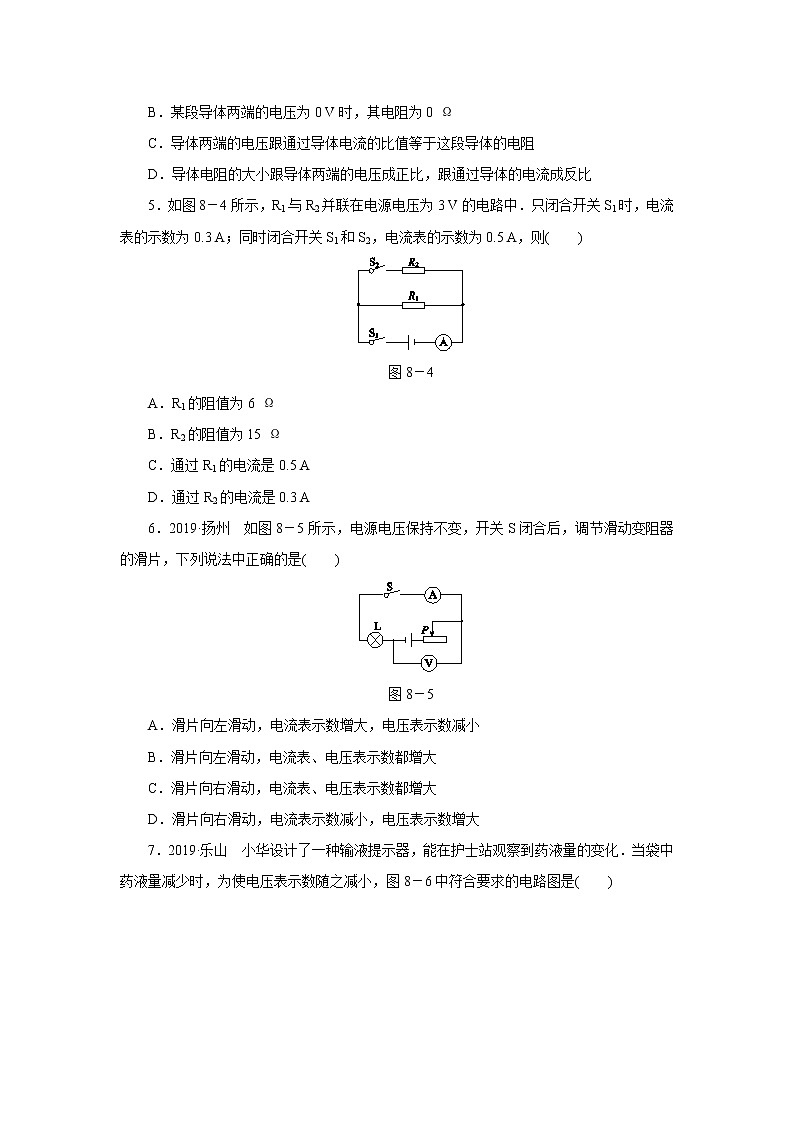

中考专题复习(八)　　欧姆定律 考点一　探究电流与电压、电阻的关系1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图8－1所示的图像．下列结论与图像相符的是(　　)图8－1A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小2．用如图8－2所示电路探究“电流与电压、电阻的关系”：图8－2(1)闭合开关前，应将滑动变阻器的滑片置于________(选填“A”或“B”)端．(2)探究“电流与电压的关系”时，所测得的数据如表一所示，由表一数据可得，在________一定时，导体中的电流与导体两端的电压成________比．表一R＝10 Ω电压/V1.522.5电流/A0.150.20.25(3)探究“电流与电阻的关系”时，所测得的数据如表二所示：表二U＝2 V电阻/Ω51020电流/A0.40.20.1①依据表格和电路图分析，将电阻R由5 Ω换成10 Ω，闭合开关进行实验时，应向________(选填“A”或“B”)端移动滑片P，使电压表的示数保持________V不变．②根据表二数据可得，在________一定时，导体中的电流与导体的电阻成________比．3．2020·重庆B卷  小倩同学在“探究电流与电压关系”的实验中，选用器材：学生电源(电压恒为4.5 V)、电流表、电压表、定值电阻R、导线若干和标有“50 Ω　0.5 A”字样的滑动变阻器R′.　　　图8－3(1)用笔画线代替导线，将图8－3甲中的电路连接完整．(要求：滑片P向B端移动时，电路中的电流变大，且导线不能交叉)(2)连接电路时，开关必须________(选填“断开”或“闭合”)．在电路连接完整后，闭合开关前应将滑动变阻器的滑片P移到________(选填“A”或“B”)端．(3)闭合开关后，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障可能是定值电阻R发生了________(选填“断路”或“短路”)．(4)排除故障后闭合开关，移动滑片P，当电流表的示数为0.28 A时，电压表的指针位置如图乙所示，则定值电阻R的阻值为________Ω.多次改变滑动变阻器滑片P的位置，记录的实验数据如下：实验次数1234电压U/V1.01.42.02.4电流I/A0.100.140.200.24根据实验数据分析，可初步得出结论：在电阻一定时，通过导体的电流与导体两端的电压成________比．(5)在实验过程中，滑动变阻器接入电路的阻值不得小于________Ω.考点二　欧姆定律4．由欧姆定律公式I＝也可变形得到R＝.对此，下列说法中正确的是(　　)A．流过导体的电流越大，则电阻越小B．某段导体两端的电压为0 V时，其电阻为0 ΩC．导体两端的电压跟通过导体电流的比值等于这段导体的电阻D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比5．如图8－4所示，R1与R2并联在电源电压为3 V的电路中．只闭合开关S1时，电流表的示数为0.3 A；同时闭合开关S1和S2，电流表的示数为0.5 A，则(　　)图8－4A．R1的阻值为6 ΩB．R2的阻值为15 ΩC．通过R1的电流是0.5 AD．通过R2的电流是0.3 A6．2019·扬州  如图8－5所示，电源电压保持不变，开关S闭合后，调节滑动变阻器的滑片，下列说法中正确的是(　　)图8－5A．滑片向左滑动，电流表示数增大，电压表示数减小B．滑片向左滑动，电流表、电压表示数都增大C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数减小，电压表示数增大7．2019·乐山  小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，图8－6中符合要求的电路图是(　　)图8－68．如图8－7所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4∶3，此时灯L1和L2的电阻之比为(　　)图8－7A．1∶3    B．3∶1    C．3∶4    D．4∶39.2020·齐齐哈尔  如图8－8所示的电路中，电源电压恒定不变，已知R1＝3R2.当S1闭合、S2断开时，电压表的示数为3 V，电流表的示数为0.4 A，电阻R1为________Ω；当S1断开、S2闭合时，电流表的示数为________A.图8－810．用如图8－9所示的电路研究通过导体的电流与电压、电阻的关系．保持电源电压和电阻箱R1的阻值不变，移动滑动变阻器R2的滑片P，测得电流表、电压表的示数如表一所示；然后将滑片移动到适当位置保持不变，仅改变电阻箱R1的阻值，测得相应的电流值，如表二所示．图8－9表一次数U1/VI/A11.00.2021.50.3032.00.40表二次数R1/ΩI/A13.00.5026.00.3339.00.25(1)根据表一中的数据，你能得出什么结论？求出R1的阻值．(2)分析表二中的数据，指出实验操作中存在的问题，并说明判断的理由．(3)请利用表二中的数据求电源电压．    考点三　伏安法测电阻11．2019·南京  有两只阻值未知的定值电阻R1、R2.(1)如图8－10甲所示是用伏安法测R1阻值的实物电路，电源电压恒为3 V，滑动变阻器的最大阻值为10 Ω.图8－10①图甲中有一根导线连接错误，请在该导线上画“×”并在图上改正(所画的导线用实线且不能交叉)．②改正电路后，闭合开关，发现无论怎样移动滑动变阻器的滑片，两电表均无示数，其原因可能是________(填字母)．A．滑动变阻器断路B．R1断路C．R1短路③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2 V时，电流表示数如图乙所示，则待测电阻R1＝________Ω.④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有________(填序号)．实验序号U/VI/AR1/Ω10.80.2 21.60.4 31.90.475 图8－11(2)如图8－11所示是能巧测R2阻值的实验电路，图中R为电阻箱，R0为定值电阻(阻值未知)．要求仅利用电阻箱读数表达R2的阻值．请在空白处填上适当内容．①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下________________________________________________________________________；②将开关接b，调节________，保持____________不变，记下________________________________________________________________________；③则R2＝________．
详解详析1．C2．(1)B　(2)电阻　正　(3)①B　2　②电压　反3．(1)如图所示(2)断开　A　(3)短路　(4)10　正　(5)5【解析】 (1)由题意可知，实验中最大的电流不超过0.5 A，所以电流表选择0～0.6 A的量程，而且要求滑片P向B端移动时，电路中的电流变大，即滑片P向B端移动时，滑动变阻器接入电路的电阻变小，故滑动变阻器应接B接线柱；(2)连接电路时，为了保证电路的安全，开关必须断开；闭合开关前应该将滑动变阻器的滑片移动到阻值最大处，即滑片P移到A端；(3)如果定值电阻R发生短路，电路是通路，电流表有示数，电压表指针不偏转，故障原因可能是定值电阻R处发生短路；(4)由图乙可知，电压表的量程是0～3 V，分度值是0.1 V，故此时电压表的示数是2.8 V．由欧姆定律得，定值电阻R的阻值为R＝＝＝10 Ω.由表格中的数据可知，在电阻一定时，通过导体的电流随着导体两端电压的增大而增大，即通过导体的电流与导体两端的电压成正比；(5)由表格中的数据可知，定值电阻R的阻值为R＝＝＝10 Ω，当定值电阻两端的电压为3 V时，电路中的电流最大，为I大＝＝＝0.3 A，当电路中的电流最大时，滑动变阻器接入电路的电阻最小，为R滑小＝＝＝5 Ω，即滑动变阻器R′接入电路的阻值不得小于5 Ω.4．C　5．B6．B　【解析】 由图可知，灯L与滑动变阻器串联，电压表测量灯L两端的电压；滑片向左滑动，滑动变阻器连入电路的电阻减小，电路总电阻减小，电流表和电压表示数均增大，A错误，B正确；滑片向右滑动，滑动变阻器连入电路的电阻增大，两表示数均减小，C和D均错误．7．C　【解析】 图A中滑动变阻器与灯串联接入电路，电压表测量滑动变阻器两端的电压，袋中药液量减少时，滑动变阻器接入电路的阻值不变，电路总电阻不变，电路电流不变，电压表示数不变，A不符合题意；图B中滑动变阻器与灯串联接入电路，电压表测量滑动变阻器两端电压，袋中药液量减少时，滑动变阻器接入电路的阻值变大，电路总电阻变大，电路电流变小，灯两端电压变小，滑动变阻器两端电压变大，即电压表示数变大，B不符合题意；图C中滑动变阻器与灯串联接入电路，电压表测量滑动变阻器两端电压，袋中药液量减少时，滑动变阻器接入电路的阻值变小，电路总电阻变小，电路电流变大，灯两端电压变大，滑动变阻器两端电压变小，即电压表示数变小，C符合题意；图D中电压表测量电源电压，袋中药液量减少时，电压表示数保持不变，D不符合题意．8．A　9．30　0.3　【解析】 由图可知，当S1闭合、S2断开时，两电阻并联，电流表测干路电流，电压表测电源电压，根据欧姆定律和并联电路的电流特点可知：I＝I1＋I2＝＋＝＋＝0.4 A，解得：R1＝30 Ω，R2＝10 Ω；当S1断开、S2闭合时，两电阻仍并联，电流表测通过R2的电流，电压表仍测电源电压，电流表示数：I′＝＝＝0.3 A.10．(1)电阻不变时，通过导体的电流与导体两端的电压成正比．R1＝5 Ω.(2)存在的问题：没有保持R1两端的电压不变．理由：三次实验时，R1两端的电压各不相同．(3)U＝3 V.11．(1)①如图所示②A　③4　④1、3(2)①电流表的示数I和电阻箱R的阻值RA　②电阻箱　电流表的示数I电阻箱R的阻值RB　③RA－RB【解析】 (1)②若R1断路，则电压表有示数；若R1短路，则电流表有示数，故B和C均不符合题意，若滑动变阻器断路，则整个电路断开，两表均无示数，且滑片滑动不起作用，故选A.③由图乙可知，电流表使用小量程，示数为0.3 A，则R1＝＝＝4 Ω.④第1组数据，U＝0.8 V，I＝0.2 A，电源电压为3 V，则此时滑动变阻器两端的电压为3 V－0.8 V＝2.2 V，滑动变阻器接入电路的阻值为＝11 Ω，大于最大阻值10 Ω，所以不可能；第2组数据，电压表和电流表的示数1.6 V和0.4 A均在量程范围内，滑动变阻器接入电路的阻值为＝3.5 Ω<10 Ω，故B可能；第3组数据，电流为0.475 A，用实验所用的电流表小量程无法准确读出，故第3组也不可能．
