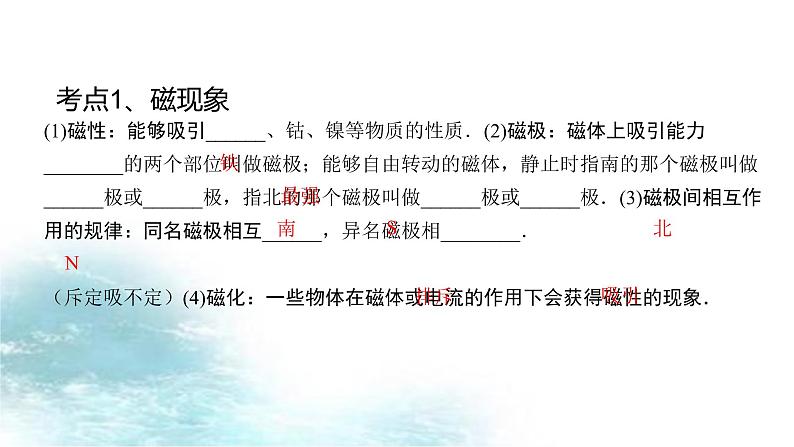

(1)磁性：能够吸引______、钴、镍等物质的性质．(2)磁极：磁体上吸引能力________的两个部位叫做磁极；能够自由转动的磁体，静止时指南的那个磁极叫做______极或______极，指北的那个磁极叫做______极或______极．(3)磁极间相互作用的规律：同名磁极相互______，异名磁极相________． （斥定吸不定）(4)磁化：一些物体在磁体或电流的作用下会获得磁性的现象．

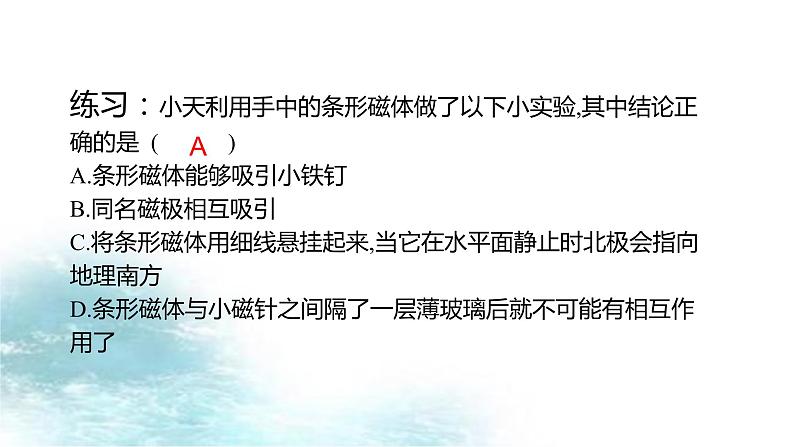

练习：小天利用手中的条形磁体做了以下小实验,其中结论正确的是 ( 　　 )A.条形磁体能够吸引小铁钉B.同名磁极相互吸引C.将条形磁体用细线悬挂起来,当它在水平面静止时北极会指向地理南方D.条形磁体与小磁针之间隔了一层薄玻璃后就不可能有相互作用了

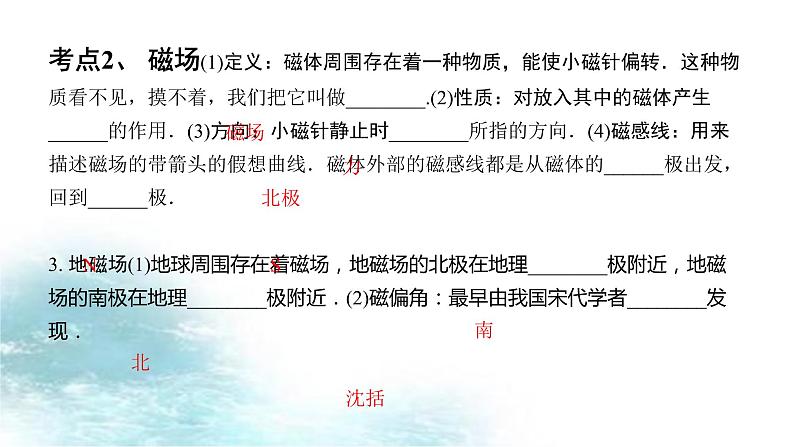

考点2、 磁场(1)定义：磁体周围存在着一种物质，能使小磁针偏转．这种物质看不见，摸不着，我们把它叫做________.(2)性质：对放入其中的磁体产生______的作用．(3)方向：小磁针静止时________所指的方向．(4)磁感线：用来描述磁场的带箭头的假想曲线．磁体外部的磁感线都是从磁体的______极出发，回到______极． 3. 地磁场(1)地球周围存在着磁场，地磁场的北极在地理________极附近，地磁场的南极在地理________极附近．(2)磁偏角：最早由我国宋代学者________发现．

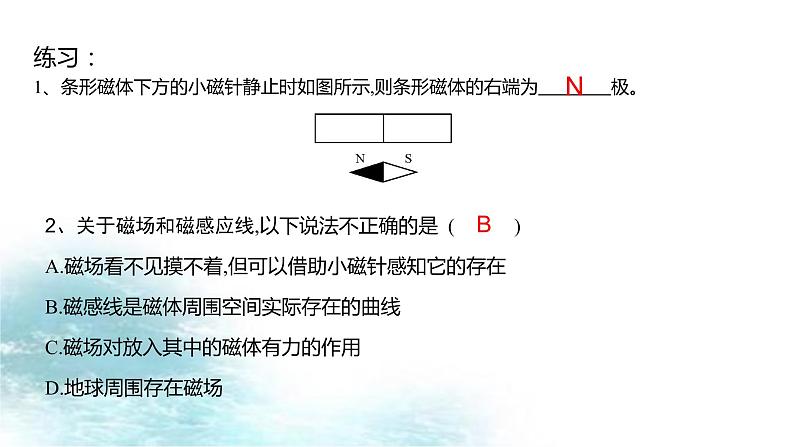

练习：1、条形磁体下方的小磁针静止时如图所示,则条形磁体的右端为　　　　极。
2、关于磁场和磁感应线,以下说法不正确的是 ( 　　 )A.磁场看不见摸不着,但可以借助小磁针感知它的存在B.磁感线是磁体周围空间实际存在的曲线C.磁场对放入其中的磁体有力的作用D.地球周围存在磁场

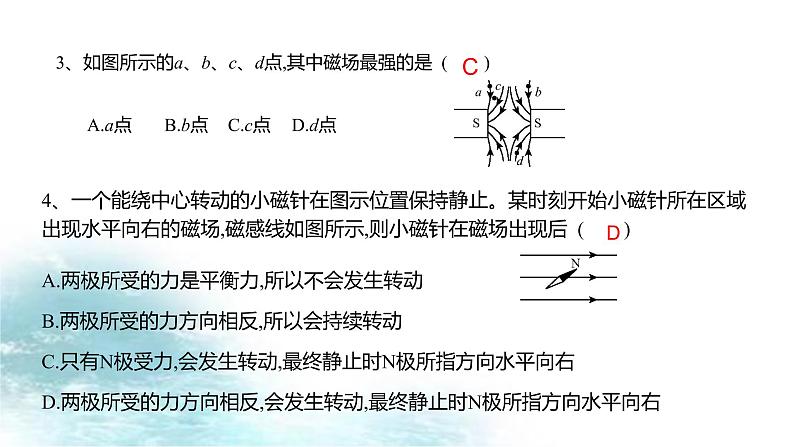

3、如图所示的a、b、c、d点,其中磁场最强的是 ( )
A.a点B.b点C.c点D.d点
4、一个能绕中心转动的小磁针在图示位置保持静止。某时刻开始小磁针所在区域出现水平向右的磁场,磁感线如图所示,则小磁针在磁场出现后 ( )
A.两极所受的力是平衡力,所以不会发生转动B.两极所受的力方向相反,所以会持续转动C.只有N极受力,会发生转动,最终静止时N极所指方向水平向右D.两极所受的力方向相反,会发生转动,最终静止时N极所指方向水平向右

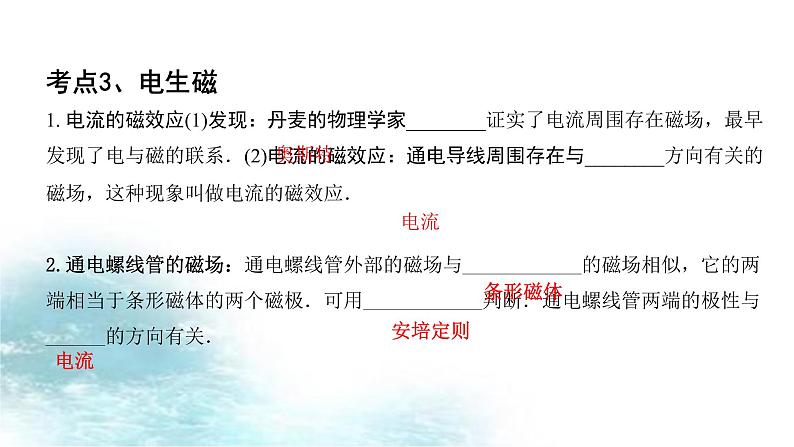

考点3、电生磁1. 电流的磁效应(1)发现：丹麦的物理学家________证实了电流周围存在磁场，最早发现了电与磁的联系．(2)电流的磁效应：通电导线周围存在与________方向有关的磁场，这种现象叫做电流的磁效应． 2.通电螺线管的磁场：通电螺线管外部的磁场与____________的磁场相似，它的两端相当于条形磁体的两个磁极．可用____________判断．通电螺线管两端的极性与______的方向有关．

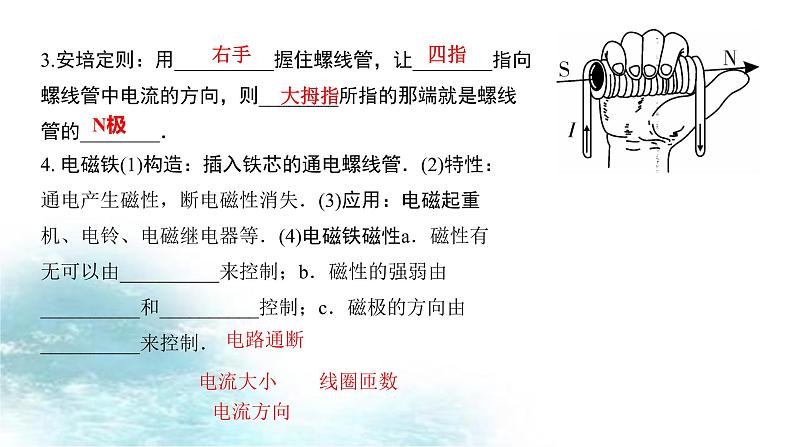

3.安培定则：用__________握住螺线管，让________指向螺线管中电流的方向，则________所指的那端就是螺线管的________．
4. 电磁铁(1)构造：插入铁芯的通电螺线管．(2)特性：通电产生磁性，断电磁性消失．(3)应用：电磁起重机、电铃、电磁继电器等．(4)电磁铁磁性a．磁性有无可以由__________来控制；b．磁性的强弱由__________和__________控制；c．磁极的方向由__________来控制．
练习：1、如图所示为电磁铁的线路图。开关S闭合后,滑动变阻器的滑片P向右滑动过程中 ( 　 )
A.电磁铁的右端为S极,磁性增强B.电磁铁的右端为S极,磁性减弱C.电磁铁的右端为N极,磁性增强D.电磁铁的右端为N极,磁性减弱
2、小明用如图所示的装置探究电磁铁的性质,只用该装置,以下结论无法探究的是 ( )
A.线圈匝数越多,磁性越强B.线圈电流越大,磁性越强C.拔出线圈中的铁钉,磁性变弱D.改变电流方向,磁场方向改变
3、通电螺线管的N、S极如图所示,由此可以判断电流是从　 　( 选填“a”或“b” )端流入螺线管的。
4、下列各图中箭头表示电流方向,则通电螺线管周围的小磁针静止时指向正确的是 ( )
考点4、磁生电1、电磁感应现象(1)发现者：________．(2)电磁感应现象：由于导体在磁场中运动而产生________的现象，产生的电流叫做___________．(3)感应电流产生的条件：________电路的一部分导体在磁场中做____________运动．(4)感应电流方向：与导体______________的方向和________的方向有关． 2. 发电机 (1)原理：________________． 构造：转子、定子(无换向器)．(2)能量转化：________能转化为________能． 应用：动圈式话筒．
考点5、 磁场对通电导线的作用1、通电导线在磁场中要受到力的作用，力的方向跟______的方向、______的方向都有关系．当电流的方向或磁场的方向变化时，通电导线受力的方向也会________．2. 电动机(1)组成：转子、定子(有换向器)．(2)原理：通电导线在磁场中受到力的作用．(3)能量转化：把______能转化为______能． (4)与电动机工作原理相同的应用实例：扬声器．
1. (2017河北16题2分)如图所示，甲、乙、丙、丁是四幅实验图．下列说法正确的是(　　)
A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能
2. (2018河北20题3分)(多选)下列有关电与磁的说法正确的是( 　　)A. 磁感线是用来形象描述磁场的，并不真实存在B. 悬吊着的小磁针静止时N极指向地理南极附近C. 法拉第在世界上第一个发现了电与磁之间的联系D. 电磁继电器是利用电磁铁来控制工作电路的一种开关
3. (2016河北20题3分)(多选)下列关于电与磁的说法正确的是(　 　)A. 磁场中某点的磁场方向是由放在该点的小磁针决定的B. 改变通电螺线管中电流的方向，可以改变通电螺线管的N、S极C. 发电机是利用电磁感应原理制成的，工作时将机械能转化为电能D. 只改变直流电动机的电流方向，直流电动机内线圈的转向会发生改变
4. (2014河北25题3分)小明自制了一个带有电磁铁的木船模型(如图所示)．将它放入水中漂浮，船头指向东．闭合开关S，电磁铁的A端为________极；电磁铁由于受到__________的作用，船头会指向________．
5. (2019自贡)有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管(　　)A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极
6. (2019河北17题2分)如图所示四个装置中工作原理与发电机相同的是(　　)
7. 如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱．下列与电动平衡车驱动前行过程原理相同的是(　　)
