2020-2021学年第十二章 简单机械综合与测试习题课件ppt

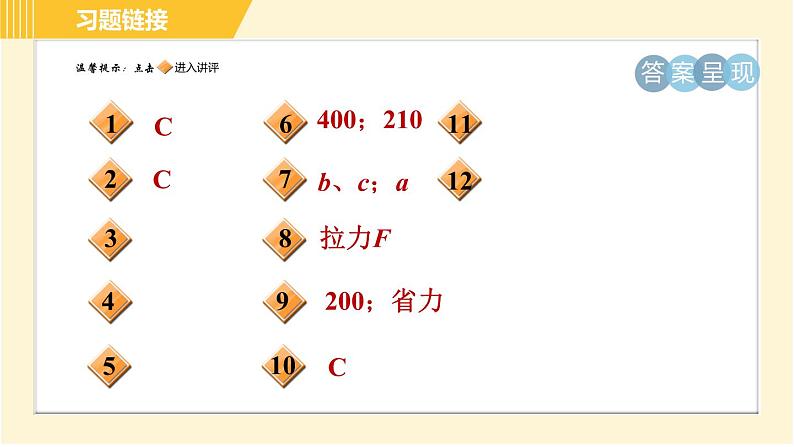

这是一份2020-2021学年第十二章 简单机械综合与测试习题课件ppt，共27页。PPT课件主要包含了习题链接，答案呈现，拉力F，解如图所示等内容，欢迎下载使用。

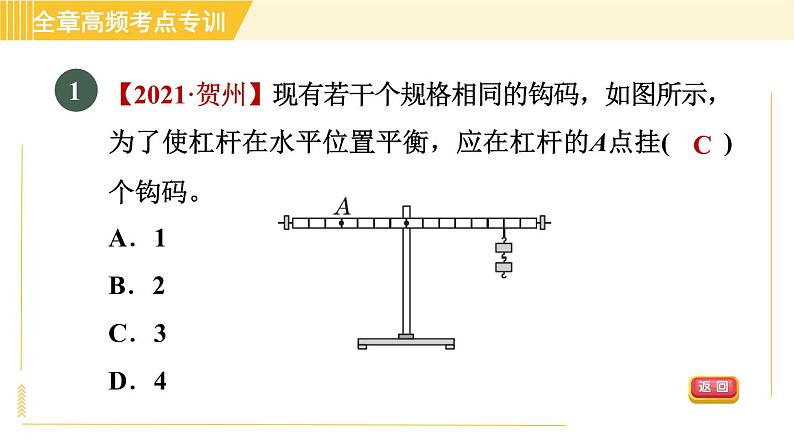

【2021·贺州】现有若干个规格相同的钩码，如图所示，为了使杠杆在水平位置平衡，应在杠杆的A点挂(　　)个钩码。A．1　 B．2　 C．3　 D．4

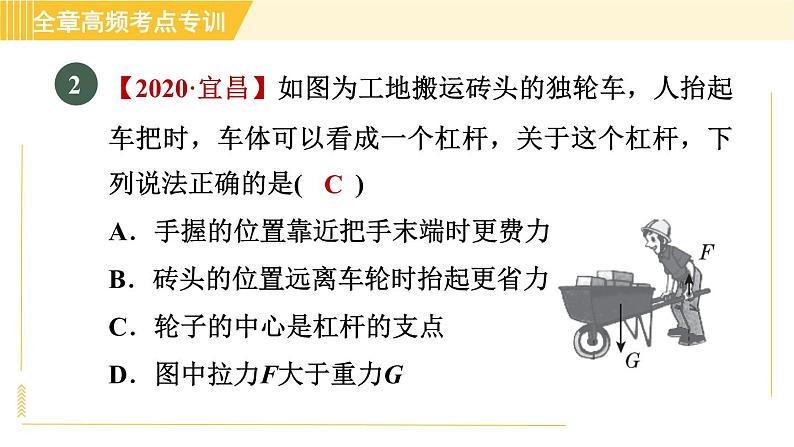

【2020·宜昌】如图为工地搬运砖头的独轮车，人抬起车把时，车体可以看成一个杠杆，关于这个杠杆，下列说法正确的是(　　)A．手握的位置靠近把手末端时更费力B．砖头的位置远离车轮时抬起更省力C．轮子的中心是杠杆的支点D．图中拉力F大于重力G

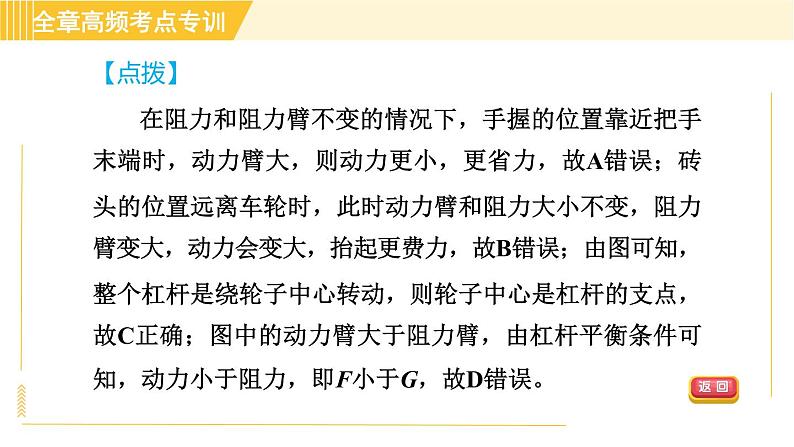

【点拨】在阻力和阻力臂不变的情况下，手握的位置靠近把手末端时，动力臂大，则动力更小，更省力，故A错误；砖头的位置远离车轮时，此时动力臂和阻力大小不变，阻力臂变大，动力会变大，抬起更费力，故B错误；由图可知，整个杠杆是绕轮子中心转动，则轮子中心是杠杆的支点，故C正确；图中的动力臂大于阻力臂，由杠杆平衡条件可知，动力小于阻力，即F小于G，故D错误。

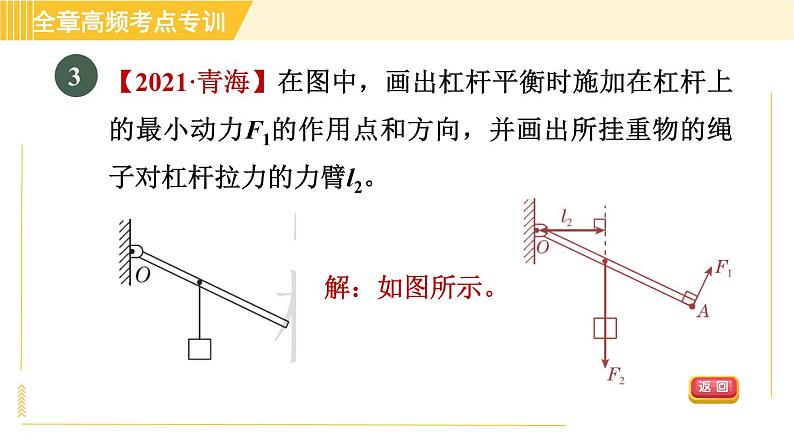

【2021·青海】在图中，画出杠杆平衡时施加在杠杆上的最小动力F1的作用点和方向，并画出所挂重物的绳子对杠杆拉力的力臂l2。

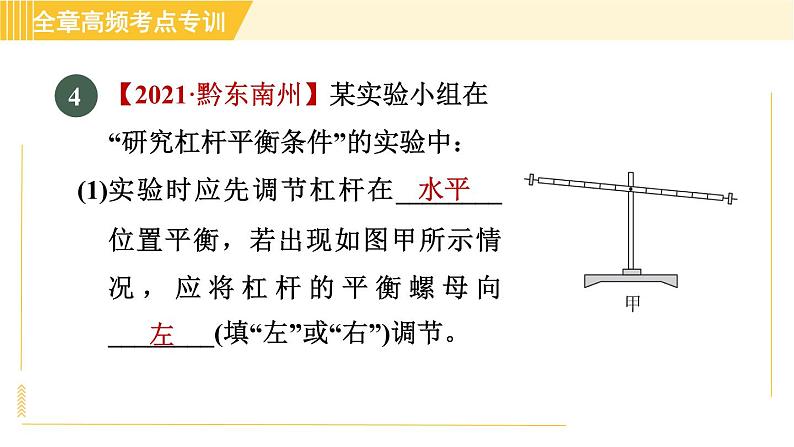

【2021·黔东南州】某实验小组在“研究杠杆平衡条件”的实验中：(1)实验时应先调节杠杆在________位置平衡，若出现如图甲所示情况，应将杠杆的平衡螺母向________(填“左”或“右”)调节。

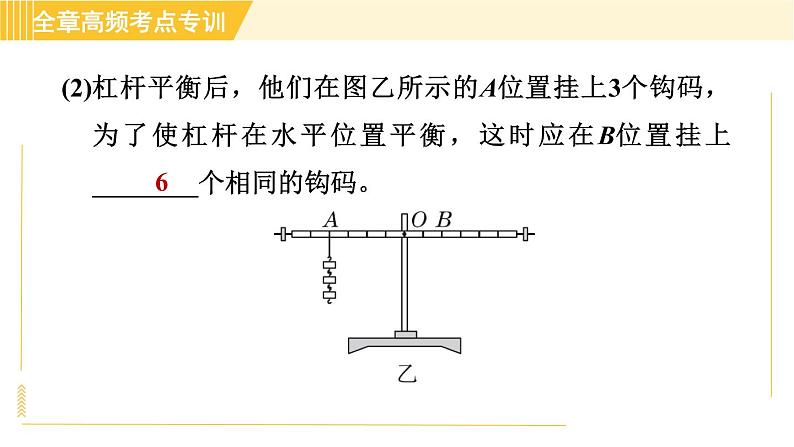

(2)杠杆平衡后，他们在图乙所示的A位置挂上3个钩码，为了使杠杆在水平位置平衡，这时应在B位置挂上________个相同的钩码。
(3)上表是该小组在实验中记录杠杆平衡的部分数据，空格处所缺的数据：△＝________，☆＝________。
【2021·广东】杆秤是从我国古代沿用至今的称量工具，如图是小明制作的杆秤的示意图，使用时，将待称物体挂在秤钩上，用手提起B或C(相当于支点)处的秤纽，移动秤砣在秤杆上的位置D，使秤杆达到水平平衡时可读出待称物体的质量，此秤最大称量是10 kg，秤砣最远可移至E点。秤杆和秤钩的质量忽略不计，AB、BC、BE的长度如图所示(g取10 N/kg)，求：
(1)提起哪处的秤纽，此秤的称量最大？
(2)秤砣质量为多少？
(3)当提起C处秤纽称一袋质量为2 kg的荔枝时，D与C之间的距离为多少？
【中考·德阳】如图所示，分别用甲、乙两种形式的滑轮组把重为400 N的物体匀速向上提起；已知每个滑轮重20 N，忽略绳子的重力以及滑轮与绳子的摩擦，图甲中车对绳子的拉力为________N，图乙中人对绳子的拉力为________N。
城市电力公交车以及电气化铁路的输电线常用如图所示的方式悬挂在钢缆上。钢缆的A端固定在电杆上，B端通过滑轮组连接在电杆C上，滑轮组由a、b、c三个滑轮构成，其中属于定滑轮的是________，属于动滑轮的是________。(均填“a” “b”或“c”)
【2020·恩施州】如图所示，有斜面长为l、高为h的斜坡和物块等器材，同学们一起探究使用斜面这种简单机械是否省功，应测量的数据有物块重G、斜面高h、________和斜面长l。
【中考·曲靖】如图所示，小轿车的方向盘相当于一个轮轴，若F1＝20 N，盘的半径为20 cm，轴的直径为4 cm，不计摩擦阻力，则F2＝________N。门锁的把手是一个________(填“省力”或“费力”)轮轴。
【2021·乐山】如图所示，在斜面上将一个重4.5 N的物体匀速拉到高处，沿斜面向上的拉力为1.8 N，斜面长s＝1.2 m、高h＝0.3 m。把重物直接提升h所做的功作为有用功，则(　　)A．有用功为1.35 J，机械效率为75%B．有用功为2.16 J，机械效率为62.5%C．有用功为1.35 J，机械效率为62.5%D．有用功为1.35 J，机械效率为100%
【2021·广西】如图是利用滑轮组帮助汽车脱困的情景。匀速拉动车的过程中，车相对树木是________(填“静止”或“运动”)的，动滑轮上有________段绳子承担对车的拉力，若对车的拉力为2 400 N，F为1 500 N，则该滑轮组的机械效率是________。
【2021·襄阳】如图所示，工人用300 N的拉力，把一重为500 N的货物G用滑轮组提升了3 m(忽略摩擦及绳重)。求：
(1)工人做的有用功。
解：工人做的有用功W有＝Gh＝500 N×3 m＝1 500 J。
(2)滑轮组的机械效率(结果保留一位小数)。
