教科版九年级上册第六章 电功率4 灯泡的电功率教案配套课件ppt

这是一份教科版九年级上册第六章 电功率4 灯泡的电功率教案配套课件ppt，共30页。PPT课件主要包含了导入新课，学习目标，讲授新课，4实验结论，练一练，根据公式PUI，小灯泡两端的电压，流过小灯泡的电流，连接电路，进行实验与收集证据等内容，欢迎下载使用。

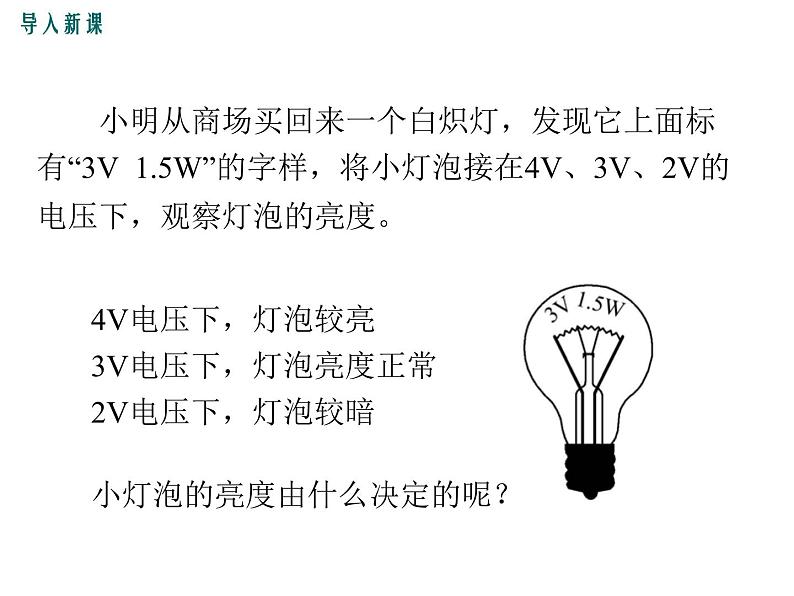

小明从商场买回来一个白炽灯，发现它上面标有“3V 1.5W”的字样，将小灯泡接在4V、3V、2V的电压下，观察灯泡的亮度。
4V电压下，灯泡较亮3V电压下，灯泡亮度正常2V电压下，灯泡较暗
小灯泡的亮度由什么决定的呢？

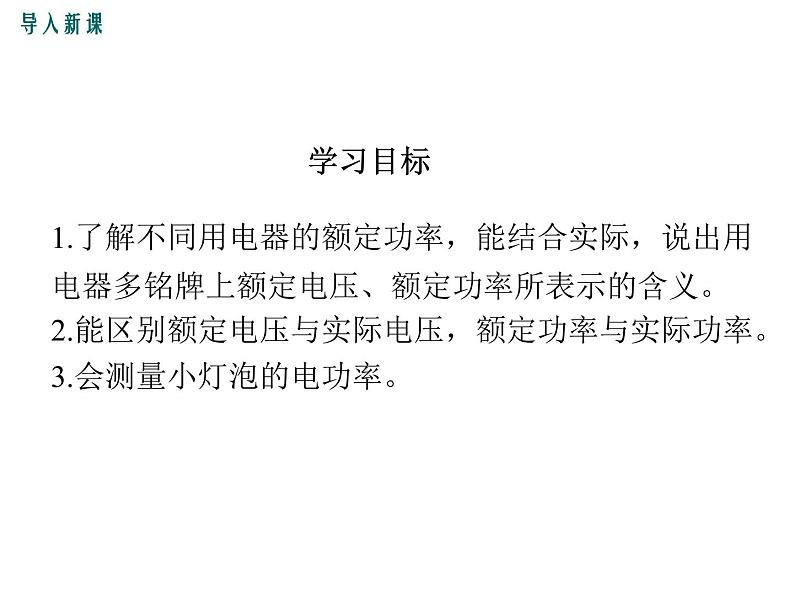

1.了解不同用电器的额定功率，能结合实际，说出用电器多铭牌上额定电压、额定功率所表示的含义。2.能区别额定电压与实际电压，额定功率与实际功率。3.会测量小灯泡的电功率。

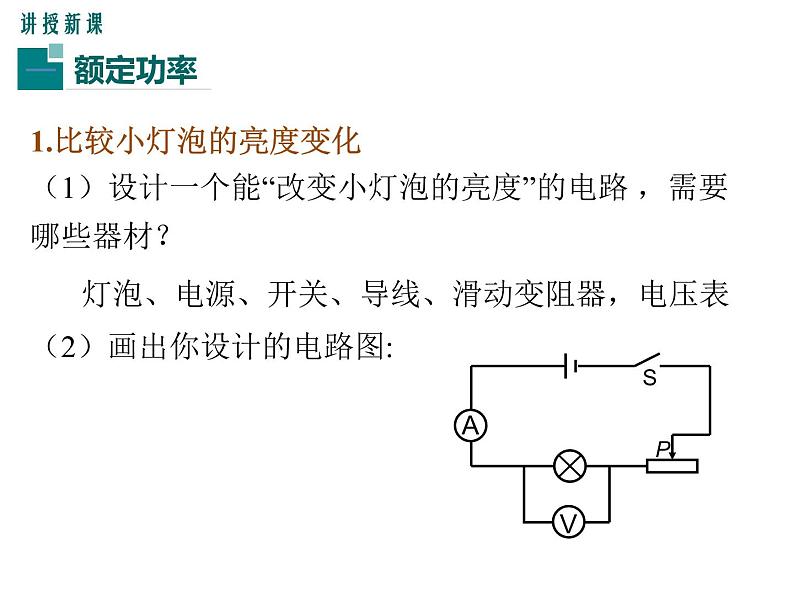

1.比较小灯泡的亮度变化（1）设计一个能“改变小灯泡的亮度”的电路 ，需要哪些器材？
（2）画出你设计的电路图:
灯泡、电源、开关、导线、滑动变阻器，电压表

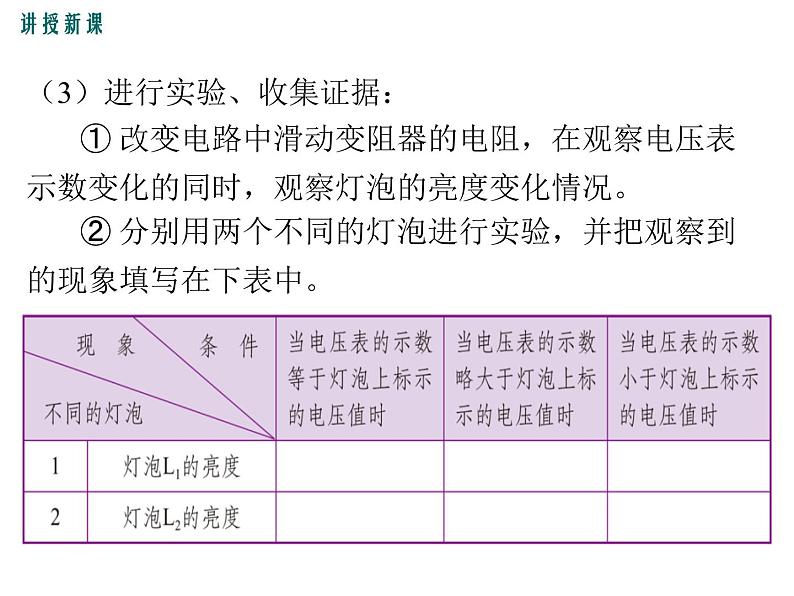

（3）进行实验、收集证据： ① 改变电路中滑动变阻器的电阻，在观察电压表示数变化的同时，观察灯泡的亮度变化情况。 ② 分别用两个不同的灯泡进行实验，并把观察到的现象填写在下表中。

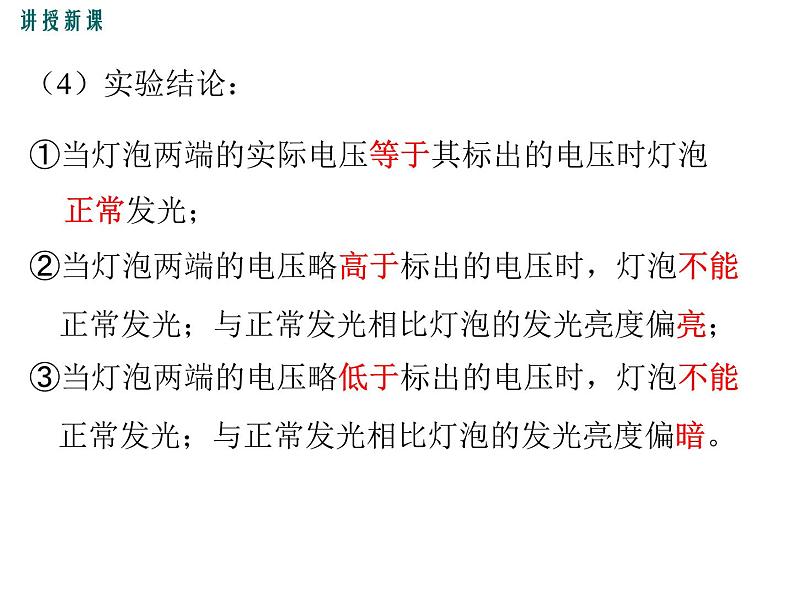

①当灯泡两端的实际电压等于其标出的电压时灯泡 正常发光；②当灯泡两端的电压略高于标出的电压时，灯泡不能正常发光；与正常发光相比灯泡的发光亮度偏亮；③当灯泡两端的电压略低于标出的电压时，灯泡不能正常发光；与正常发光相比灯泡的发光亮度偏暗。
某同学家用台灯上标有“PZ 220—40”字样，它的含义是什么？ 台灯的额定电压是220V；台灯的额定功率是40W。

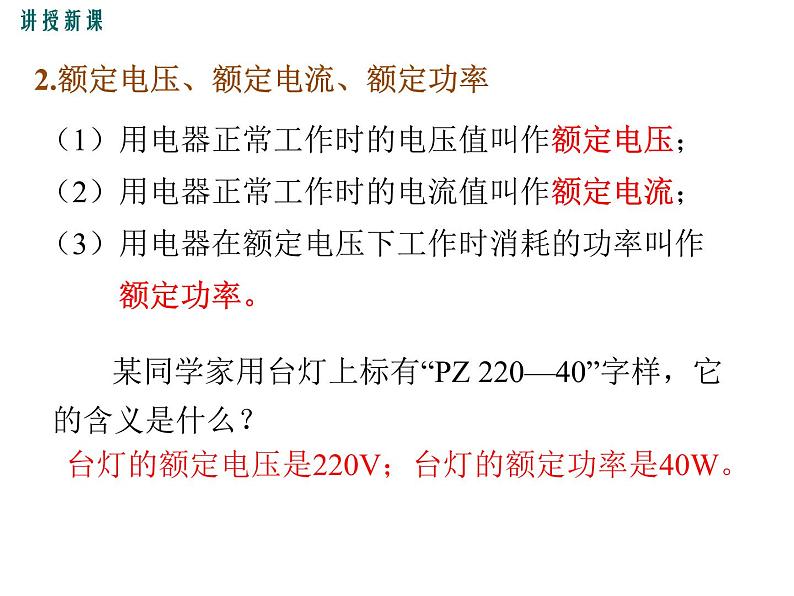

2.额定电压、额定电流、额定功率
（1）用电器正常工作时的电压值叫作额定电压；（2）用电器正常工作时的电流值叫作额定电流；（3）用电器在额定电压下工作时消耗的功率叫作 额定功率。
一只标有“2.5 V　0.3 A”的小灯泡，如果把它接入2 V的电路中使用，测得通过它的电流是0.25 A，则这只灯泡的额定功率是多少W？
分析： 小灯泡上标注的是小灯泡的额定电压和额定电流。
额定功率：P额＝U额×I额＝2.5 V×0.3 A＝0.75 W。
一只“3V 1.5W”的小灯泡接在4V、3V、2V的电压下都能发光，这是为什么？
问题: 实际电压与额定电压、实际功率与额定功率有没有可能相同？ 用电器在额定电压下工作时，这时的实际电压就等于额定电压，实际功率就等于额定功率。
3.实际电压、实际电流、实际功率（1）用电器实际工作时的电压叫作实际电压；（2）用电器实际工作时的电流叫作实际电流；（3）用电器在实际电压下消耗的电功率叫作实际功率。
4.额定功率和实际功率的关系
①一个用电器的额定电压、额定功率是确定的，只有一个，用电器的实际电压、实际功率是不确定的，实际功率随实际电压的变化而变化。
思考：用电器两端的电压能无限增大吗？
不能，当用电器两端的电压增大时，通过它的电流随之增大，用电器的功率也跟着增大，当电压超过一定数值时，就会损坏用电器。
例1：将“220V 60W”的灯泡分别接入220V和200V的电路中，求灯泡的电阻以及对应电压下的实际功率。
已知：U额=220V，P额=60W，U实=200V，求：R，P实。
当灯泡接在220V电路中时，灯泡的实际功率就是它的额定功率即P额=60W。
当灯泡接在200V电路中时，灯泡的实际功率
小明用一个标有额定电压为220V，额定功率为1100W的电炉烧水，若此时小明家中的实际电压为200V，这时电炉的电功率是多少？

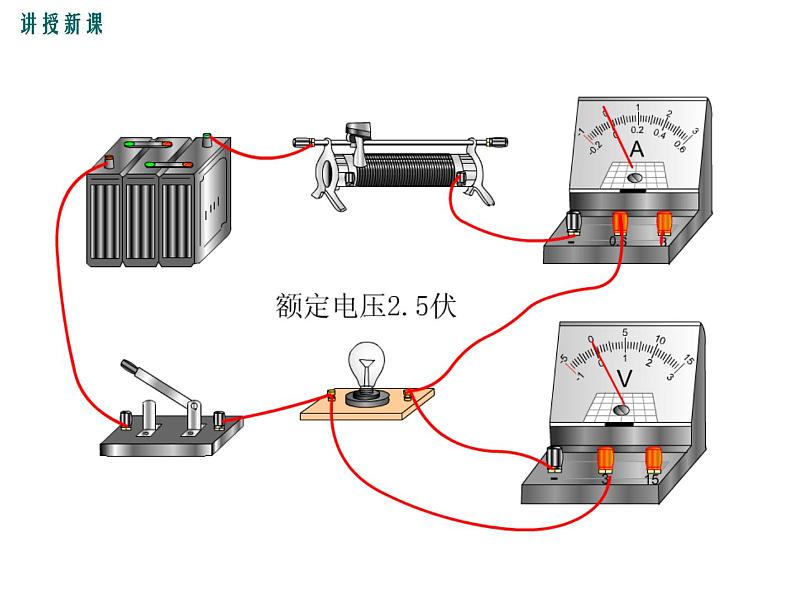

有一个小灯泡,但铭牌上只有额定电压2.5V，没有电功率，你们能测出小灯泡的电功率吗?怎样测量?
为什么要增加一个滑动变阻器?
1.保护电路2.可以调节小灯泡两端的电压
1.滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？2.电流表和电压表在电路中如何连接？“+”、“-”接线柱连接是否正确？量程选择是否适当？
3.注意观察小灯泡在什么情况下正常发光，在什么情况下小灯泡比正常情况更亮，什么情况下小灯泡比正常情况下暗。
0.4 3 0.48 2 0.32
小灯泡实际消耗的电功率不一定等于额定功率。
当小灯泡U实=U额时，P实=P额；正常发光。
当小灯泡U实>U额时，P实>P额；发光较亮。
当小灯泡U实
