初中数学第4章 图形的初步认识4.2 立体图形的视图1 由立体图形到视图课堂教学课件ppt

这是一份初中数学第4章 图形的初步认识4.2 立体图形的视图1 由立体图形到视图课堂教学课件ppt，共45页。PPT课件主要包含了基本图形的三视图，三视图的尺寸不能缩放，从三个方向看，由视图到立体图形，主视图，左视图，俯视图，动手实践，图3-25，请你练一练等内容，欢迎下载使用。

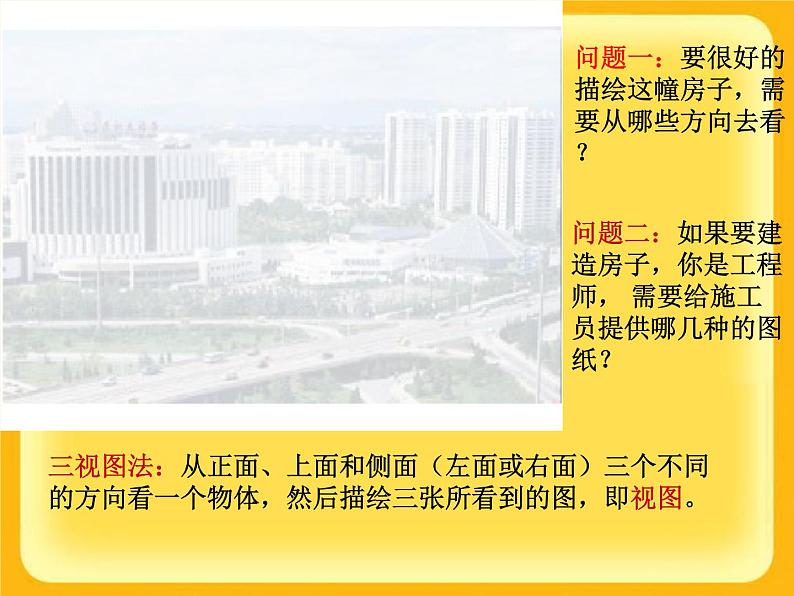

问题二：如果要建造房子，你是工程师， 需要给施工员提供哪几种的图纸？
三视图法：从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图。
问题一：要很好的描绘这幢房子，需要从哪些方向去看？

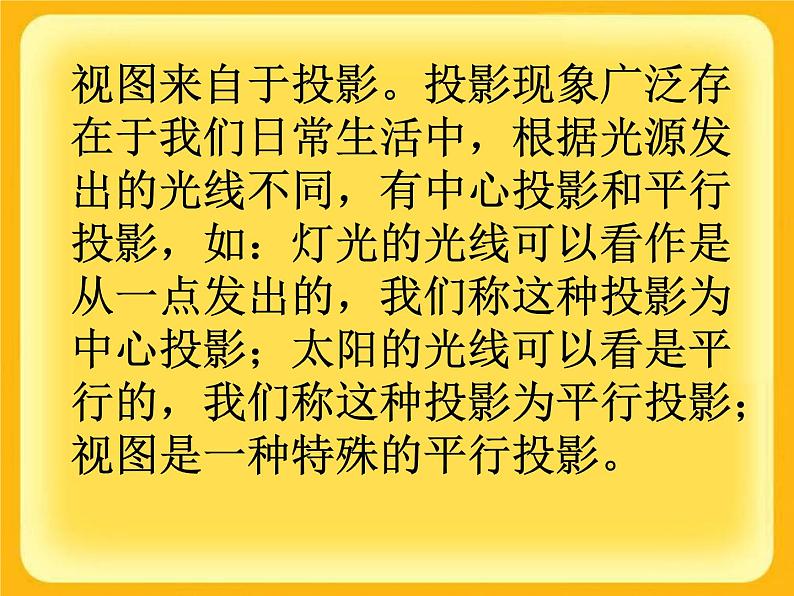

视图来自于投影。投影现象广泛存在于我们日常生活中，根据光源发出的光线不同，有中心投影和平行投影，如：灯光的光线可以看作是从一点发出的，我们称这种投影为中心投影；太阳的光线可以看是平行的，我们称这种投影为平行投影；视图是一种特殊的平行投影。

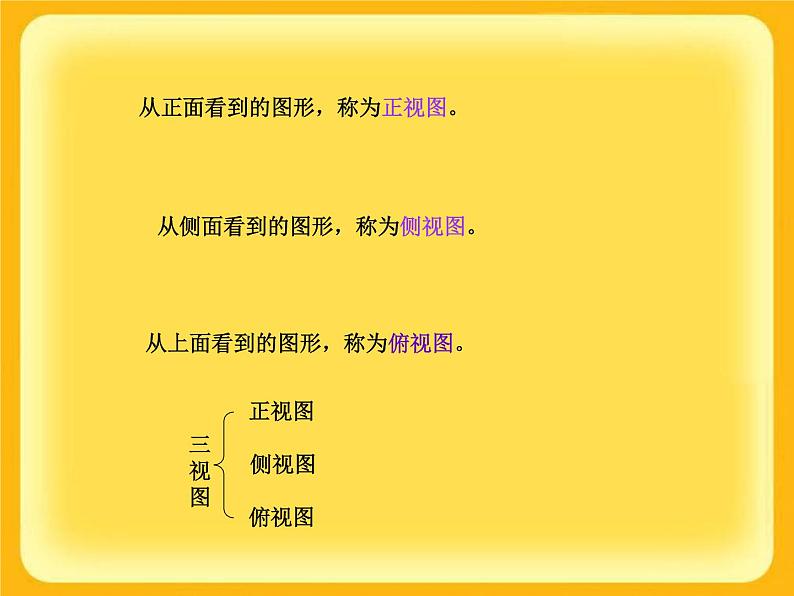

从正面看到的图形，称为正视图。
从上面看到的图形，称为俯视图。
从侧面看到的图形，称为侧视图。

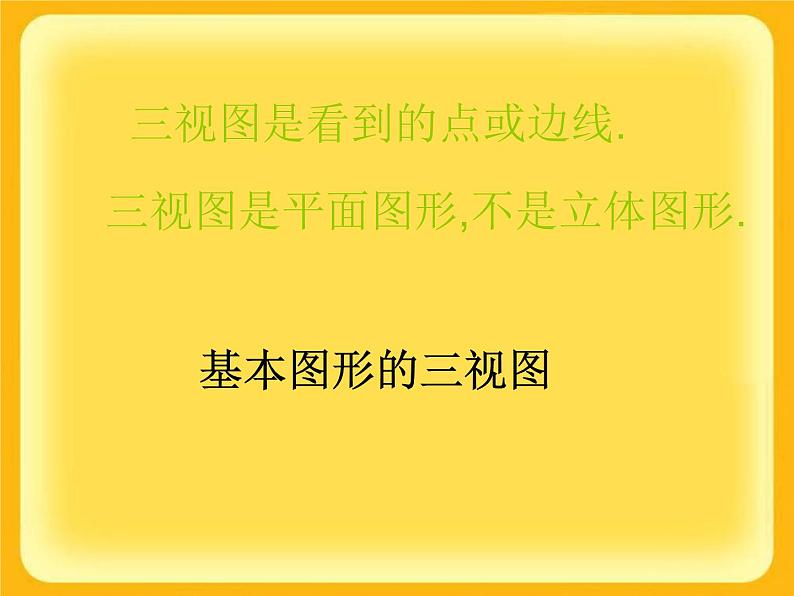

三视图是看到的点或边线.
三视图是平面图形,不是立体图形.
基本图形的三视图

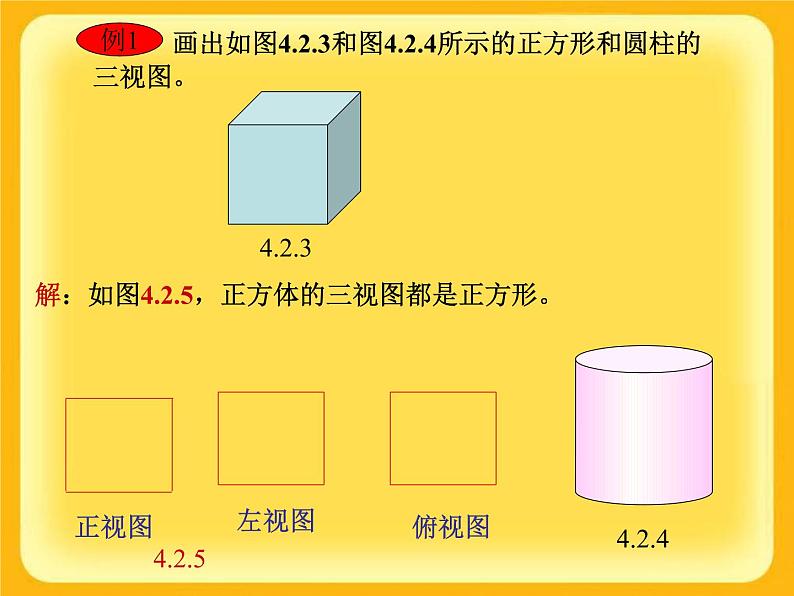

画出如图4.2.3和图4.2.4所示的正方形和圆柱的三视图。
解：如图4.2.5，正方体的三视图都是正方形。

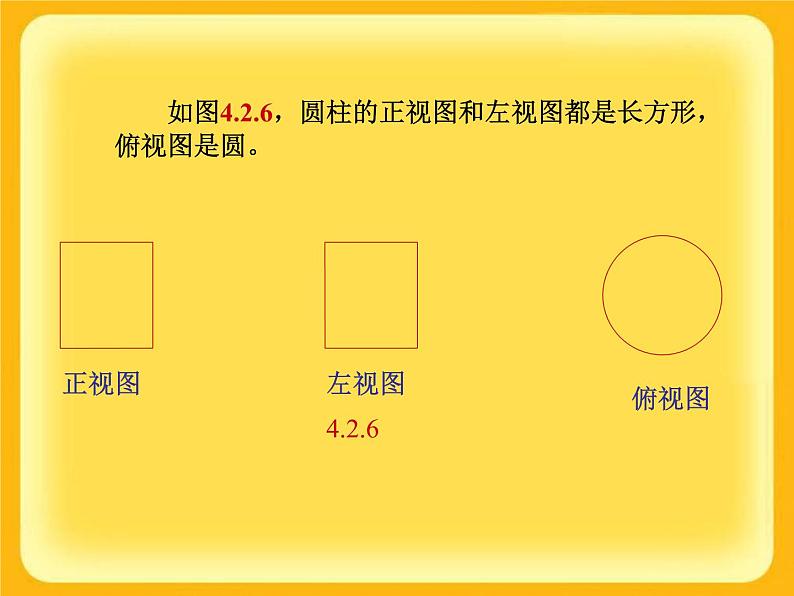

如图4.2.6，圆柱的正视图和左视图都是长方形，俯视图是圆。

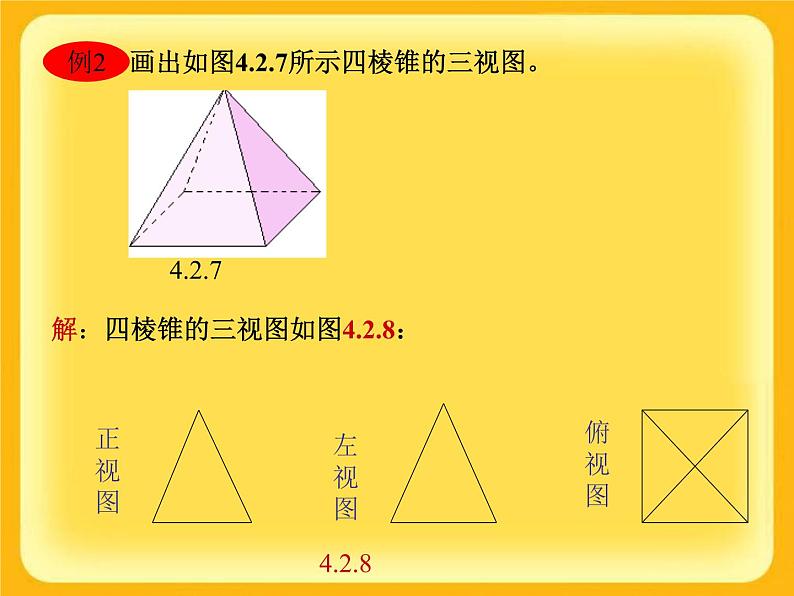

画出如图4.2.7所示四棱锥的三视图。
解：四棱锥的三视图如图4.2.8：
注意：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽，因此，主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等。
如图是小玲在九月初九“重阳节”送给她外婆的礼盒，图中所示礼盒的主视图是（ ）
与如图所示的三视图对应的几何体是( )
三视图的位置是有约定的
1、画出下列立体图形的三视图。
2、画出下面正方体组合的三视图
①正视图:从左向右有几列就画几个并排的正方形,每列最多有几层就在该列画几个正方形。
②左视图:从后向前有几行就画几个并排的正方形,每行最多有几层就在该行画几个正方形。
③俯视图:先定有几行、几列及每个位置是否有正方体,哪行哪列有正方体就在该行该列画一个正方形。
①正视图:从左向右有几列就画几个并排的正方形,每列最多有几层就在该列画几个正方形。②左视图:从后向前有几行就画几个并排的正方形,每行最多有几层就在该行画几个正方形。③俯视图:先定有几行、几列及每个位置是否有正方体,哪行哪列有正方体就在该行该列画一个正方形。
你能画出下图的主视图、左视图和俯视图吗？
做一做：由几个相同的小立方块搭成的几何体的俯视图如图所示。方格中的数字表示该位置的小方块的个数.请画出这个几何体的三视图。
下面图(1)与图(2)是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.
下面图(1)与图(2)是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数。请画出这两个几何体的主视图、左视图。
如左下图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为（ ）A. 2 B．4 C．6 D．8
一个几何体的三视图如图所示，这个几何体是（　　）Ａ．正方体Ｂ．球Ｃ．圆锥Ｄ．圆柱
下面所给的三视图表示什么几何体?
某几何体的三视图如左图所示，则此几何体是（ ）A．正三棱柱 　　　　 B．圆柱C．长方体　　　　 D．圆锥
下列四个几何体中，主视图、左视图、俯视图都是圆的几何体是（ ）Ａ．正方体 Ｂ．圆锥 Ｃ．球 D．圆柱
下列是一个物体的三视图，请描述出它的形状
三视图还原正方体组合的想象方法:以俯视图为基准操作⑴俯视图定有几行几列,⑵正视图定每列的正方体最大层数,⑶左视图定每行的正方体最大层数。
下面是一个物体的三视图，试说出它的形状
用小立方块搭出符合下列三视图的几何体：
用小立方块搭一个几何体，使得它的主视图如图所示，这样的几何体只有一种吗？它最少有多少个小立方块？最多需要多少个立方块？摆一摆，试一试。
用6个相同的小方块搭成一个几何体,它的俯视图如图3-25所示.则一共有几种不同形状的搭救法(你可以用实物模型动手试一试)?你能用三视图表示你探究的结果吗?
1.某两个物体的三视图如图所示.请分别说出它们的形状.
2.由几个相同的小立方块搭成的几何体的俯视图如图所示.方格中的数字表示该位置的小方块的个数.请画出这个几何体的三视图.
⒉你能想像出它们的主视图、左视图和俯视图吗？
⒈图中的几何体你认识吗？
实线与虚线的区别主视图与左视图矩形宽的不同
