专题60 练习使用多用电表 2022届高中物理常考点归纳二轮复习

这是一份专题60 练习使用多用电表 2022届高中物理常考点归纳二轮复习，共18页。
常考点 练习使用多用电
【典例1】
如图甲所示的黑箱中有三只相同的电学元件，小明使用多用电表对其进行探测。
（1）在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整如图2中多用电表的 （选填“A”、“B”或“C“）。
（2）在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应 （选填“短暂”或“持续”）接b，同时观察指针偏转情况。
（3）在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值。测量中发现，每对接点间正反向阻值均相等，测量记录如下表。两表笔分别接a、b时，多用电表的示数如图乙所示。请将记录表补充完整，并在黑箱图中画出一种可能的电路。
解：（1）电表使用前都需要机械调零，故选A；

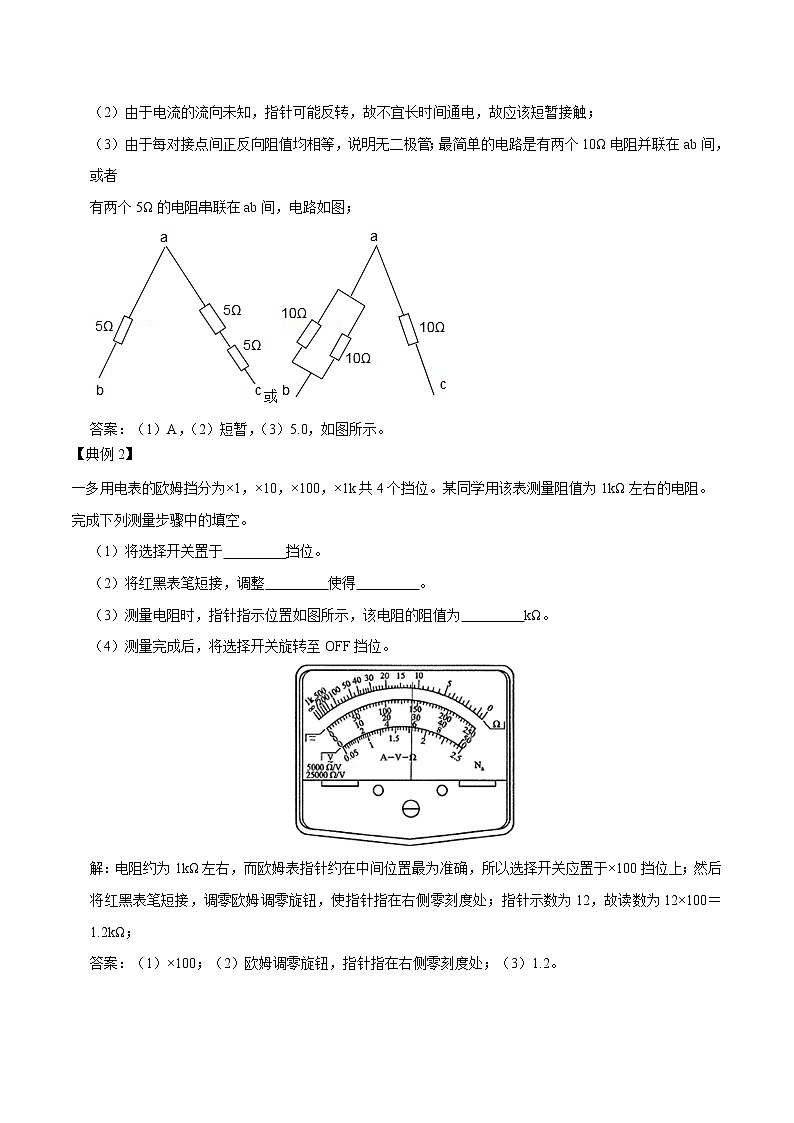

（2）由于电流的流向未知，指针可能反转，故不宜长时间通电，故应该短暂接触；
（3）由于每对接点间正反向阻值均相等，说明无二极管；最简单的电路是有两个10Ω电阻并联在ab间，或者
有两个5Ω的电阻串联在ab间，电路如图；
或
答案：（1）A，（2）短暂，（3）5.0，如图所示。
【典例2】
一多用电表的欧姆挡分为×1，×10，×100，×1k共4个挡位。某同学用该表测量阻值为1kΩ左右的电阻。
完成下列测量步骤中的填空。
（1）将选择开关置于 挡位。
（2）将红黑表笔短接，调整 使得 。
（3）测量电阻时，指针指示位置如图所示，该电阻的阻值为 kΩ。
（4）测量完成后，将选择开关旋转至OFF挡位。
解：电阻约为1kΩ左右，而欧姆表指针约在中间位置最为准确，所以选择开关应置于×100挡位上；然后将红黑表笔短接，调零欧姆调零旋钮，使指针指在右侧零刻度处；指针示数为12，故读数为12×100＝1.2kΩ；
答案：（1）×100；（2）欧姆调零旋钮，指针指在右侧零刻度处；（3）1.2。

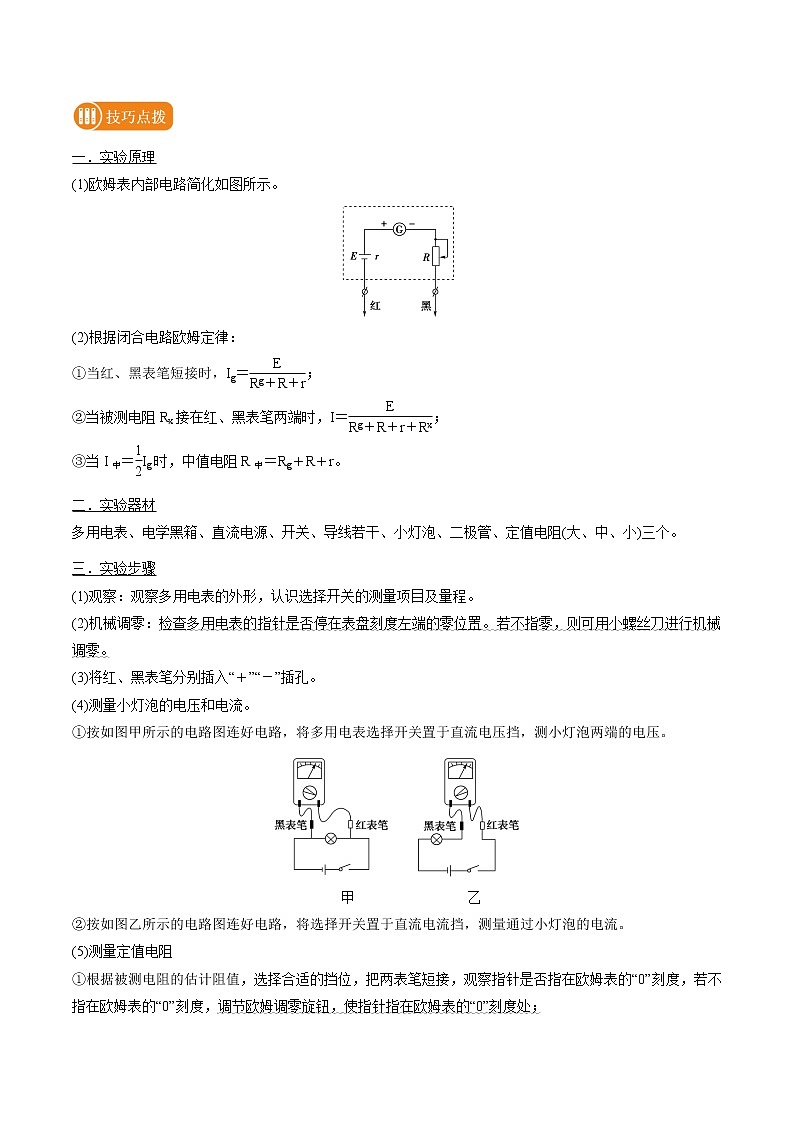

一．实验原理
(1)欧姆表内部电路简化如图所示。
(2)根据闭合电路欧姆定律：
①当红、黑表笔短接时，Ig＝eq \f(E,Rg＋R＋r)；
②当被测电阻Rx接在红、黑表笔两端时，I＝eq \f(E,Rg＋R＋r＋Rx)；
③当I中＝eq \f(1,2)Ig时，中值电阻R中＝Rg＋R＋r。
二．实验器材
多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。
三．实验步骤
(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程。
(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀进行机械调零。
(3)将红、黑表笔分别插入“＋”“－”插孔。
(4)测量小灯泡的电压和电流。
①按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。
甲 乙
②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。
(5)测量定值电阻
①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；
②将被测电阻接在两表笔之间，待指针稳定后读数；
③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；
④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡。
四．误差分析
(1)偶然误差
①估读时易带来误差。
②表头指针偏转过大或过小都会使误差增大。
(2)系统误差
①电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池。
②测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。
五．注意事项
(1)使用前要机械调零。
(2)两表笔在使用时，电流总是“红入”“黑出”。
(3)测电阻时
①指针指中值附近较准，否则换挡。
②每换一挡必须重新欧姆调零。
③读出示数要乘以倍率。
(4)使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。
【变式演练1】
图甲为多用电表的示意图，其中S、K、T为三个可调节的部件。
（1）现用此电表测量一阻值约为2000Ω的定值电阻，某些操作步骤如下：
①调节部件 （填“S”、“K”或“T”），使电表指针停在电流“0”刻度位置。
②将红、黑表笔分别插入“+”“﹣”插孔，笔尖相互接触，调节部件 （填“S”、“K”或“T”），使电表指针停在欧姆“0”刻度位置。
（2）多用电表调零后，用“×10”挡测量该电阻阻值，发现指针偏转角度很小（如图乙所示），则下列说法和做法中正确的是 。
A．这个电阻的阻值很小
B．这个电阻的阻值很大
C．为测得更准确些，应当换用“×1”挡，并且重新调零后进行测量
D．为测得更准确些，应当换用“×100”挡，并且重新调零后进行测量
（3）在某次测电阻的过程中，选择开关处在“×1kΩ”，指针所指的位置如图丙中指针所示。则被测金属丝的阻值是 Ω。
解：（1）①多用电表使用前要进行机械调零，调节可调部件S，使电表指针停在左端的“0”位置；
②将红、黑表笔分别插入“+”“﹣”插孔，笔尖相互接触，调节可调部件K，使电表指针指向右端0”位置；
（2）多用电表调零后，×10倍率挡测量该电阻，发现指针偏角太小，说明读数过大，即电阻阻值很大，那么该换用高挡位让指针指在中央刻度附近，换挡后必须重新进行欧姆调零，所以BD正确，AC错误。
故选：BD。
（3）选择开关处在“×1kΩ”，由图丙中所示可知，被测金属丝的阻值是9×1kΩ＝9kΩ＝9000Ω
答案：（1）①S；②K；（2）BD；（3 ）9000。
【变式演练2】
如图所示为小明同学用毫安表改装多用电表的原理图。已知毫安表表头内阻为60Ω，满偏电流为2mA，R1
和R2为定值电阻。
（1）若将毫安表改装成4mA和40mA两个量程的电流表，当选择开关S1与b端相接，单刀双掷开关S2接“1”时，电流表的量程为4mA，则R1+R2＝ Ω，R1＝ Ω；
（2）图中将开关S2接“2”端时为欧姆表。根据图中电源情况可以判断表笔A应接 色（选填“红”或“黑”）表笔；若开关S1与a端相接时欧姆表为“×10”倍率挡，则开关S1与b端相接时应为 （选填“×1”或“×100”）倍率挡；
（3）图中作为欧姆表使用时，若电池用旧后电动势不变，电池内阻变大，欧姆调零后测电阻，这种情况对测量结果 （选填“有”或“没有”）影响。
解：（1）由题意可知，表头满偏电流Ig＝2mA＝0.002A，内阻Rg＝60Ω，改装成两个量程的电流表，量程分别为：I1＝4mA＝0.004A，I2＝40mA＝0.040A。
由图示电路图，根据串并联电路特点与欧姆定律得：
IgRg＝（I1﹣Ig） （R1+R2），
Ig （Rg+R2）＝（I2﹣Ig） R1，
代入数据解得：
R1＝6Ω，R1+R2＝60Ω。
（2）电流应从红表笔流入黑表笔流出电表，图中的表笔A应接黑色表笔；开关S1与a端相接时，电表内阻为毫安表串联R2后再与R1并联的电阻，若开关S1与b端相接时，电表内阻约为R1、R2串联后与毫安表并联的电阻，电表内阻变大，中值电阻变大；若开关S1与a端相接时欧姆表为“×10”倍率挡，则开关S1与b端相接时应为“×100”倍率挡。
（3）图中作为欧姆表使用时，需进行欧姆调零，电池内阻变大，调零后总电阻不变，对测量结果没有影响。
答案：（1）60，6（2）黑，“×100”（3）没有
考点拓展练习
1．某学习小组在练习使用多用电表时，对多用电表的内部结构进行了探究，如图甲为欧姆表内部电路简图，该欧姆表有“×10”、“×100”两个倍率挡。已知电源电动势E＝6V，内阻约为1.0Ω，灵敏电流计的满偏电流为2mA，内阻为180Ω；滑动变阻器R的最大值为500Ω；R1、R2、R3为定值电阻，其中R3＝1200Ω，不计导线和开关的电阻。图乙为对应的表盘，欧姆表刻度盘的中值刻度为“15”。请回答下列问题：
（1）甲图中多用电表的a插孔插入的是 （选填“黑”或“红”）表笔；
（2）当选择开关S合向“1”时，欧姆表对应的倍率挡为 （选填“×10”或“×100”）；当选择开关S合向“2”时，在正确进行欧姆调零操作后，欧姆表对应的内阻为 Ω；
（3）若把选择开关S合向“1”，两表笔短接，调节滑动变阻器的阻值，当流经电源的电流为 mA时，刚好实现欧姆调零。结合题中所给条件可以算出：R1＝ Ω、R2＝ Ω。
解：（1）电流从红表笔流入多用表，根据多用表内部的电源可知，多用电表的a插孔插入的是红表笔。
（2）当选择开关S合向“1”时，R3未接入电路，多用表内阻较小，所以欧姆表对应的倍率挡为×10.当选择开关S合向“2”时，欧姆表对应的倍率挡为×100，则欧姆调零后，多用表内阻为中值读数与倍率的乘积，即1500Ω.
（3）把选择开关S合向“1”，电流表满偏时，欧姆表调零，此时多用表内阻为150Ω，则流过电源的电流为
I＝
把选择开关S合向“1”，欧姆调零时，电流表满偏，则有
2 （180+R2）＝（40﹣2）R1
把选择开关S合向“2”，欧姆调零时，电流表满偏，则有
2×
联立解得
R1＝18Ω，R2＝162Ω
答案：（1）红；（2）×10，1500；（3）40，18，162
2．在物理课外活动中，某学习小组制作了一个简单的多用电表，图1为该多用电表的电路原理图。其中电流表G的满偏电流Ig＝500μA，内阻Rg＝200Ω。该小组设计了两个直流电流挡（1mA、10mA），两个直流电压约（5V，50V）和一个欧姆挡（×10Ω），若“3”挡为直流电压5V挡，则：
（1）“1”挡为 （填选项前的字母）；
A.直流电流1mA挡
B.直流电流10mA挡
C.直流电压50V挡
（2）定值电阻R2＝ Ω，定值电阻R3＝ Ω；
（3）按照正确的操作步骤使用该多用电表进行测量，某次测量时该多用电表的指针位置如图2所示。若此时B端是与“4”连接的，则该多用电表的读数为 ；若此时B端是与“5”连接的，则该多用电表的读数为 。
解：（1）根据电表改装，并联电阻改装为大量称电流表，根据I＝Ig+，可知并联电阻越小，量程越大，所以接1应为直流电流10mA挡；
（2）由（1）中可知“1”挡量程：I1＝，
“2”挡量程：＝1mA，联立解得：R2＝180Ω；
“3“挡为5V挡，则U＝IgRg+IgR3＝5V，解得：R3＝9800Ω；
（3）解“4”为50V电压表，根据指针可知读数为22.0V，与“5”连接为欧姆表×10挡，读数为190Ω
答案：（1）B；（2）180，9800；（3）22.0V，190Ω
3．实验室中常用指针式多用电表作为测量仪器。
（1）如图所示为多用电表原理示意图，虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的功能，关于此多用电表，下列说法中正确的是 （选填选项前面的字母）。
A.当S接触点3时，多用电表处于测量电压的挡位，其中接线柱B接的是红表笔
B.当S接触点2时，多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔
C.当S接触点2时，多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔
D.当S接触点1时，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔
（2）用实验室的多用电表进行某次测量时，指针在表盘的位置如图所示：
①若所选挡位为直流10A挡，则示数为 A；
②若所选挡位为电阻×100挡，则示数为 Ω。
（3）用表盘如图所示的多用电表正确测量了一个约为150Ω的电阻后，需要继续测量一个阻值约为2kΩ的电阻，在用红黑表笔接触这个电阻两端之前，请选择以下必须的步骤，并按操作顺序逐一写出步骤的序号 。
A.将红表笔和黑表笔接触
B.把选择开关旋至“×100”位置
C.把选择开关旋至“×1k”位置
D.调节欧姆调零旋钮使表针指向欧姆零点
（4）某小组的同学发现欧姆表的表盘刻度不均匀，分析在同一个挡位下通过待测电阻的电流I和它的阻值Rx关系，他们分别画出了如图所示的图像，其中可能正确的是 （选填选项下面的字母）。
解：（1）由于共用表头的原因，从欧姆挡的内接电源看，B与欧姆挡的内接电源正极相连的，所以B是黑表笔，A是红表笔；
A、接3时，是电压挡，而B是黑表笔，故A错误；
B、接2时，有内接电源，是欧姆挡，故B错误；
C、接2时是欧姆挡，B是黑表笔，故C正确；
D、接1时是电流挡，B是黑表笔，故D正确。故选：CD
（2）多用电表的指针如图所示，①若是10A的电流表量程，读第二排数据，最小分度为0.2A，所以电流表示数为4.4A；②若是电阻挡×100，倍率是×100Ω，所以电阻的示数为19×100Ω＝1900Ω；
（3）测量一个150Ω的电阻后，再去测一个阻值更大的电阻，先换一个较大的倍率，再欧姆调零，再进行测量。所以操作顺序是：BAD；
（4）当把一个待测电阻Rx接入红黑表笔时，根据闭合电路欧姆定律有I＝，变形后得到：＝+，故图象AC是合理的。
答案：（1）CD；（2）4.4；（3）1900；（4）BAD；（5）AC
4．某实验小组设计的欧姆表内部结构可简化成图甲所示电路，其中电源内阻r＝1.0Ω，A、B为两表笔，通过读取流过电流表A的电流值得到被测电阻的阻值。
（1）使用该欧姆表测电阻时，需要调节滑动变阻器使电流表A满偏，如图乙所示，下列操作正确的是 （填写选项前的序号）。
①闭合开关S，两表笔间不接入任何电阻
②闭合开关S，将两表笔短接
（2）该欧姆表的“0Ω”位于表盘的 （选填“左端”或“右端”）。
（3）该同学想用一个电阻箱来测出电路中电源的电动势E，将欧姆表与电阻箱连成闭合回路，改变电阻箱阻值，记下电阻箱示数Rx和与之对应的电流表A的示数I；在图丙中描点作图，得到﹣图线，由图丙可求出电源的电动势为 V。
（4）若电流表A的量程为Ig，按照正确操作步骤测量某电阻阻值，电流表A指针指在Ig处，则电阻阻值为 Ω。
解：（1）使用该欧姆表测电阻时，需要调节滑动变阻器使电流表A满偏，即要进行欧姆调零，外电阻应该为零，所以要闭合开关S，将两表笔短接，故②是正确的；
（2）两表笔短接时视为外电阻为零，此时电流表的指针在最右端，所以该欧姆表的“0Ω”位于表盘的最右端；
（3）当AB间断开时，回路中的总电阻为R内＝；
外接电阻为Rx时，电流表示数为I，则内电压为U内＝[I+]r
由闭合电路的欧姆定律可知：E＝[I+]r+I（），
解得：＝﹣
＝图象的斜率k＝＝＝﹣
21.2A＝A，截距为1.2Ω﹣1，r＝1Ω代入，
解得：E＝V；
（4）根据（3）可得：＝﹣代入r＝1Ω整理可得：
＝（﹣）+，解得：Rx＝。
答案：（1）②；（2）右端；（3）；（4）。
5．如图所示是一种多用电表的内部电路。已知灵敏电流计的满偏电流Ig＝10mA，内阻Rg＝50Ω。
（1）由电路图知R1＝ Ω，R3＝ Ω（结果均保留一位小数）。
（2）当选用“3”接线柱时，“3”接线柱应插入 表笔（填“红”或“黑”）；由于电表长时间不用，里面的电源电动势E基本没变，但内阻r变大，则在进行欧姆调零时，需将调零电阻R2阻值调 （填“大”或“小”）才能使表头满偏；内阻变大对测量结果影响 （填“有”或“无”）。
解：（1）当选用“2”接线柱时，灵敏电流计和电阻R1并联，则有
I＝Ig+
其中I＝60mA，Ig＝10mA，Rg＝50Ω，则
R1＝10.0Ω
当选用“4”接线柱时灵敏电流计和电阻R1并联后再与R3串联，有
其中U＝6V，Ig＝10mA，Rg＝50Ω，R1＝10.0Ω，则
R3≈91.7Ω
（2）当选用“3”接线柱时，电路中有电源故该表为欧姆表，多用电表的电流是红进黑出，所以“3”接线柱应插入黑笔。
表头满偏时有
电源电动势E基本没变，但内阻r变大，则仍能调零的话需将调零电阻R2阻值调小才能使表头满偏。
若能正确调零，r的变化对测量无影响
答案：（1）10.0，91.7；（2）黑，小，无
6．如图为某多用电表欧姆挡的示意图，其中电流表的满偏电流Ig＝10mA，内阻Rg＝10Ω，电源电动势E＝1.5V，内阻r约为1Ω。
（1）a表笔颜色是 （填“黑”或“红”）；
（2）调零电阻R可能是下列两滑动变阻器中的 （填“甲”或“乙”）；
甲：阻值范围为0﹣20Ω
乙：阻值范围为0﹣200Ω
（3）正确使用该多用电表测量某电阻的阻值，测量时电流表示数为3mA，则该被测电阻的阻值为 Ω。
解：（1）按照表头的接线规则，电流必须从正接线柱（红）流进，从负（黑）接线柱流出，结合欧姆表内接电源的正负极，所以a是正接线柱，是红颜色的；
（2）当红黑表笔短时，表头的指针满偏，则有R中＝R+Rg+r＝＝150Ω，所以R＝139Ω，则调零电阻R的范围可能是0~200Ω，故选乙；
（3）正确使用欧姆表时，先欧姆调零，则有R中＝，则电阻时Rx+R中＝，联立两式并代入数据得到Rx＝350Ω。
答案：（1）红；（2）乙；（3）350
7．用多用电表进行了几次测量，指针分别处于a，b位置，如图所示．
若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中．
解：直流电流100mA挡读第二行“0～10”一排，最小度值为2mA估读到1mA就可以了；故读数为：26mA；
直流电压2.5V挡读第二行“0～250”一排，最小分度值为0.05V估读到0.01V就可以了；故读数为：0.65V；
电阻×100挡读第三行，测量值等于表盘上读数“4”乘以倍率“10”．故读数为：40Ω
答案：
8．某同学组装一个多用电表，可选用的器材有：微安表头（量程100μA，内阻900Ω）；电阻箱R1（阻值范围0～999.9Ω）；电阻箱R2（阻值范围0～99999.9Ω）；导线若干。
要求利用所给器材先组装一个量程为lmA的直流电流表，在此基础上再将它改装成量程为3V的直流电压表。组装好的多用电表有电流1mA和电压3V两挡。
回答下列问题：
（1）在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分别是电流挡和电压挡的接线柱。
（2）电阻箱的阻值应取R1＝ Ω，R2＝ Ω（保留到个位）
解：（1）微安表并联一个小电阻改装成大量程的电流表，串联一个大电阻改装成大量程的电压表。
改装图如图所示：
（2）当接、a接线柱时当电流表用，
根据并联电路特点得：IgRg＝（I﹣Ig）R1
代入数据解得：
当接、b接线柱时当电压表用，
根据串联电路特点得：IgRg+IR2＝U
解得：
答案：
（1）
（2）100、2910。
9．（1）小明用多用电表测量一小段2B铅笔芯的电阻R，正确的操作顺序是 （填字母）；
A．把选择开关旋转到交流电压最高挡
B．调节欧姆调零旋钮使指针指到欧姆零点
C．把红、黑表笔分别接在Rx两端，然后读数
D．把选择开关旋转到合适的挡位，将红、黑表笔接触
E．把红、黑表笔分别插入多用电表“+”、“﹣”插孔，用螺丝刀调节指针定位螺丝，使指针指0
（2）小明正确操作后，多用电表的指针位置如图所示，则Rx＝ Ω
（3）小张认为用多用电表测量小电阻误差太大，采用伏安法测量。
现有实验器材如下：
电源（电动势3V，内阻可忽略）
电压表（量程3V，内阻约为3kΩ）
多用电表（2.5mA挡、25mA挡和250mA挡
对应的内电阻约为40Ω，4Ω和0.4Ω）
滑动变阻器Rp（0﹣10Ω）
定值电阻R0（阻值10Ω）
开关及导线若干。
测量铅笔芯的电阻Rx，下列电路图中最合适的是 （填字母），多用电表选择开关应置于 挡。
解：（1）用多用电表测电阻，应先对多用电表机械机械调零，然后把选择开关置于合适的欧姆挡，
再进行欧姆调零，欧姆调零后测电阻，多用电表使用完毕应将选择开关置于OFF挡或交流电压最高挡，
因此合理的实验步骤为：EDBCA；
（2）由图示表盘可知，欧姆表挡位是：×1，欧姆表读数为：2.8×1＝2.8Ω；
（3）由于待测铅笔芯电阻太小，直接用电压表测其两端电压电压表示数太小读数误差较大，
为减小读数误差，可以把定值电阻与铅笔芯串联其串联两端电压，由题意可知，
电压表内阻远大于待测电阻阻值，电流表应采用外接法，
滑动变阻器最大阻值小于定值电阻与铅笔芯的串联电阻，
滑动变阻器应采用分压接法，由此可知，应选择图B所示实验电路；
电路最大电流约为：I＝＝≈0.23A＝230mA，
则多用电表选择开关应置于直流电流250mA挡。
答案：（1）EDBCA；（2）2.8；（3）B；直流电流250mA。
10．图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480Ω．虚线方框内为换挡开关，A端和B端分别于两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡。
（1）图（a）中的A端与 （填“红”或“黑”）色表笔相连接。
（2）关于R6的使用，下列说法正确的是 （填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
（3）根据题给条件可得R1+R2＝ Ω，R4＝ Ω。
（4）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“1”连接的，则多用电表读数为 ；若此时B端是与“3”相连的，则读数为 ；若此时B端是与“5”相连的，则读数为 。（结果均保留3位有效数字）
解：（1）根据欧姆表原理可知，内部电源的正极应接黑表笔，这样才能保证在测电阻时电流表中电流“红进黑出”；
（2）由电路图可知，R6只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流挡时也不需要时行调节，故B正确；AC错误；
故选：B；
（3）直流电流挡分为1mA和2.5mA，由图可知，当接2时应为1mA；根据串并联电路规律可知，R1+R2＝＝＝160Ω；
总电阻R总＝＝120Ω
接4时，为电压挡，因串入的电阻较小，故应为量程1V的电压表；此时电流计与R1、R2并联后再与R4串联，即改装后的1mA电流表与R4串联再改装后电压表；
根据串联电路规律可知，R4＝＝880Ω；
（4）若与1连接，则量程为2.5mA，读数为1.48mA（1.47﹣1.49）；
若与3连接，则为欧姆挡×100Ω挡，读数为11×100＝1100Ω＝1.10kΩ；
若与5连接，则量程为5V；故读数为2.95V（2.91﹣2.97均可）；
答案：（1）黑；（2）B；（3）160；880；（4）1.48mA；1.10kΩ；2.95V。两表笔接的接点
多用电表的示数
a，b
Ω
a，c
10.0Ω
b，c
15.0Ω
指针位置
选择开关所处挡位
读数
a
直流电流100mV
mA
直流电压2.5V
V
b
电阻×10Ω
Ω
指针位置
选择开关所处的挡位
读 数
a
直流电流100mA
26mA
直流电压2.5V
0.65V
b
电阻×100
40Ω
