浙教版八年级下册第3节 电磁铁的应用巩固练习

浙教版八下1.3 电磁铁的应用同步练习

一、单选题

1．如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱(已调至合适阻值)，它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。下列说法正确的是(　　)

A．白天流过R0的电流比夜晚小

B．给路灯供电的电源应接在b、c两端

C．白天R0两端的电压比夜晚大

D．白天，如果将电阻箱R的阻值调大，则路灯也可能变成亮

2．如图所示是火警自动报警原理图。发生火警时，将会发生下列变化：（a）温度升高使双层金属片弯曲；（b）接通触点使工作电路中有电流通过；(c）电磁铁有磁性；（d）衔铁被吸下；(e）接通触点使控制电路中有电流通过；（f）电灯亮、电铃响，发出警报。这些变化的正确顺序是（　　）

A．a、b、c、d、e、f B．a、e、c、d、b、f

C．a、b、d、c、e、f D．a、e、d、c、b、f

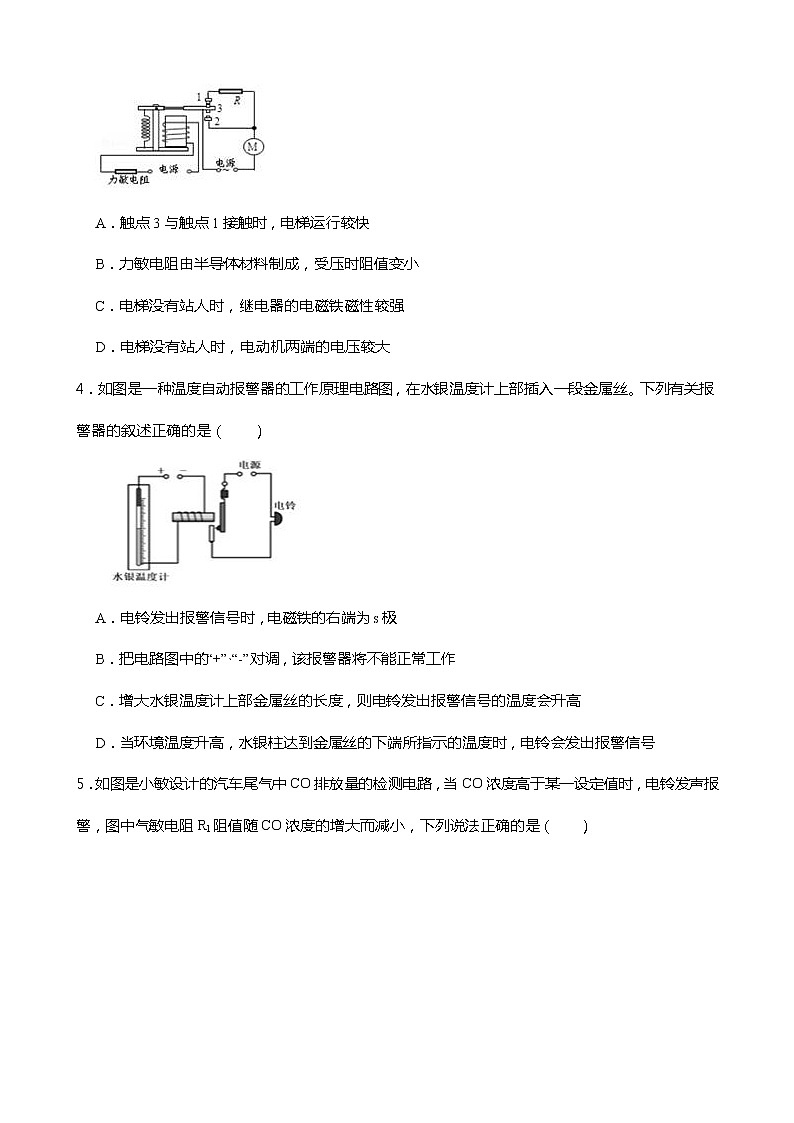

3．小科走到电动扶梯(电梯)前，发现电梯上没有站人时运行较慢，当她站到电梯上时又快了很多。她了解到电梯是由电动机带动运转的，电梯的控制电路中安装了力敏电阻(力敏电阻受到压力时，阻值会发生变化)，控制电梯运动快慢的模拟电路如图所示。以下分析合理的是(　　)

A．触点3与触点1接触时，电梯运行较快

B．力敏电阻由半导体材料制成，受压时阻值变小

C．电梯没有站人时，继电器的电磁铁磁性较强

D．电梯没有站人时，电动机两端的电压较大

4．如图是一种温度自动报警器的工作原理电路图，在水银温度计上部插入一段金属丝。下列有关报警器的叙述正确的是（　　）

A．电铃发出报警信号时，电磁铁的右端为s极

B．把电路图中的“+”﹑“-”对调，该报警器将不能正常工作

C．增大水银温度计上部金属丝的长度，则电铃发出报警信号的温度会升高

D．当环境温度升高，水银柱达到金属丝的下端所指示的温度时，电铃会发出报警信号

5．如图是小敏设计的汽车尾气中CO排放量的检测电路，当CO浓度高于某一设定值时，电铃发声报警，图中气敏电阻R1阻值随CO浓度的增大而减小，下列说法正确的是（　　）

A．电铃应接在A和C之间

B．当CO浓度升高，电磁铁磁性减弱

C．用久后，控制电路的电源电压U1会减小，报警时CO最小浓度比设定值高

D．为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移

6．如图甲所示是科学兴趣小组同学设计的太阳能路灯。它能实现白天光线强时，太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为电灯供电的作用。电路中的R为光敏电阻，其电阻大小与光照强度关系如图乙所示。下列说法正确的是（　　）

A．白天蓄电池相当于电源 B．光线较强时，电磁铁磁性较大

C．电磁铁上端为N极，下端为S极 D．甲是太阳能电池板，乙是路灯

7．如图所示是消防应急灯的电路图，其中少连了一根导线，它的工作原理是外部电路为220V交流电,当其正常时，两盏标有“6V”字样的灯泡不发光；外部电路停电时，两盏标有“6V”字样的灯泡发光。对于这一装置及其工作特点，下列说法中正确的是（　　）

A．当外部电路停电时，电磁铁所在电路工作

B．电磁铁通电时，弹簧被拉长

C．电磁铁的上端始终为N极

D．C点应该和B点相连

8．如图所示是一种水位自动报警器的原理图，水位到达A时该报警器自动报警，此时（　　）

A．当水位到达A报警时，红灯亮

B．该报警器的红、绿灯会同时亮

C．当水位没有达到A时，电磁铁没有磁性，只有红灯亮

D．报警器工作时，不必依靠一般水的导电性

9．如图是汽车启动装置原理图,对于这一装置及其工作特点，下列说法中不正确的是（　　）

A．旋转钥匙能使电磁铁所在电路工作

B．电磁铁的工作电压与电动机的工作电压相等

C．电磁铁通电时，上端是N极，下端是S极

D．电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触

10．出于安全考虑，电梯会设置超载自动报警系统，其工作原理如图所示。电梯厢底层装有压敏电阻R1，R2为保护电阻。K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行，下列说法正确的是（　　）

A．电梯工作时电磁铁的上端为N极

B．电磁铁磁性的强弱与电流的大小有关

C．电梯未超载时动触点K与静触点B接触

D．电梯超载时报警说明压敏电阻的阻值随压力增大而增大

二、填空题

11．如图是小金设计的甲醛污染的检测电路。当甲醛浓度高于0.1毫克/立方米时，电铃发声报警。图中气敏电阻R1的阻值随甲醛浓度的增大而减小。

（1）电铃应该接在　     　（选填“AC”或“BD”）之间。

（2）学校对甲醛的要求更严格，不得高于0.08毫克/立方米，为了使该电路能满足学校的要求，滑动变阻器R2应该　     　（选填“向上”或“向下”）调整。

12．温度能明显影响金属导体和半导体的导电性能。如图甲所示是一种金属导体和一种半导体的“电阻——温度”特性图线。根据这一特性，它们不仅可以用来测量温度，还能作为热传感器运用到自动控制电路中。如图乙所示是一款利用热传感器设计的高温报警器电路，闭合开关启动报警器，此时P端为　     　极，当环境温度过高时，电铃会被接通发出报警声。热传感器接在电路中的　     　(选填“a”或“b”或“c”)位置，热传感器应使用图甲中的　     　(选填“金属导体”或“半导体”)。如果将滑动变阻器的滑动触头W向　     　(选填“左”或“右”)移动到某一位置，电铃也会被接通发出报警声。

13．如图甲所示为某智能扫地机器人部分工作原理图，其中R为光敏电阻；如图乙所示为光敏电阻R的阻值随照度变化的图线（照度表示物体被照明的程度，照度越大被照明的程度越大）。

（1）上述智能扫地机器人工作原理如下：接通电源，当地面灰尘较多时，使照射到光敏电阻R上的照度变小，光敏电阻R的阻值　     　（选填“变大”或“变小”），电磁铁的磁性　     　（选填“增强”或“减弱”），此时电动机旋转产生高速气流将灰尘等吸入集尘盒；当灰尘清扫到一定程度时，电动机停止工作，指示灯亮，该智能扫地机器人处于待机状态。

（2）根据其工作原理可知，电动机应接入　     　（选填“ab”或“cd”）之间。

14．临时停车开启闪烁灯更加安全，如图是小明设计的模拟车灯闪烁的电路图。已知电源电压为3伏，两个小灯泡均标有“3伏，0.2安”字样，不考虑小灯泡电阻变化，忽略线圈电阻。

（1）闭合开关后，能实现发光、熄灭交替的灯泡是　     　。

（2）衔铁被吸住时，灯泡L1的电功率为　     　瓦。

（3）小明在使用过程中，发现L2灯突然不亮，衔铁被吸引后不能弹回去，则电路的故障可能是　     　 。

15．黄勇家的小型养鸡场用电热孵化机自己孵化小鸡，但很担心半夜停电。为此他设计了一个停电提醒器（如图所示），需要时把它的插头插入电源插座并闭合开关s即可。如果停电，线圈　     　（填“得到”或“失去”）磁性，衔铁就会被　     　（填“吸合”或“释放”），电铃声响提醒主人。


三、实验探究题

16．小明利用电磁铁、小磁铁、指针和刻度盘制成多量程电流表，结示意图如图所示，其中A、B、C为接线柱，当电流通过电磁铁时，指针绕O点顺时针偏转；电路断开时，指针指O刻度线。

（1）若选择A、C为该电流表的接线柱，则应选择　     　为“+”接线柱，才能使电流表正常工作。

（2）若将电磁铁适当靠近小磁铁，则该电流表（　　）

A．零刻度将向右移动 B．指针将发生反偏

C．精确度将提高 D．量程将增大

（3）分析该电流表的结构示意图，判断该电流表量程最大时所选的接线柱是　     　。

答案解析部分

1．D

2．B

3．B

4．D

5．C

6．B

7．B

8．A

9．B

10．B

11．（1）BD

（2）向上

12．N；C；半导体；右

13．（1）变大；减弱

（2）ab

14．（1）L2

（2）0.6

（3）L2短路

15．失去；释放

16．（1）C

（2）C

（3）BC
