人教版九年级全册第1节 家庭电路教课课件ppt

这是一份人教版九年级全册第1节 家庭电路教课课件ppt，共26页。PPT课件主要包含了逐点导讲练，课堂小结，作业提升，课时讲解，课时流程，知识点，总功率，Q＝I2Rt，大功率用电器交叉使用，短路对家庭电路的影响等内容，欢迎下载使用。

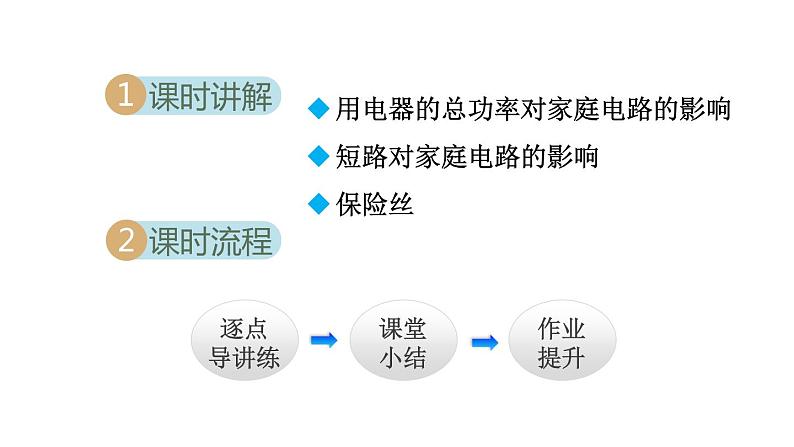

用电器的总功率对家庭电路的影响短路对家庭电路的影响保险丝
用电器的总功率对家庭电路的影响

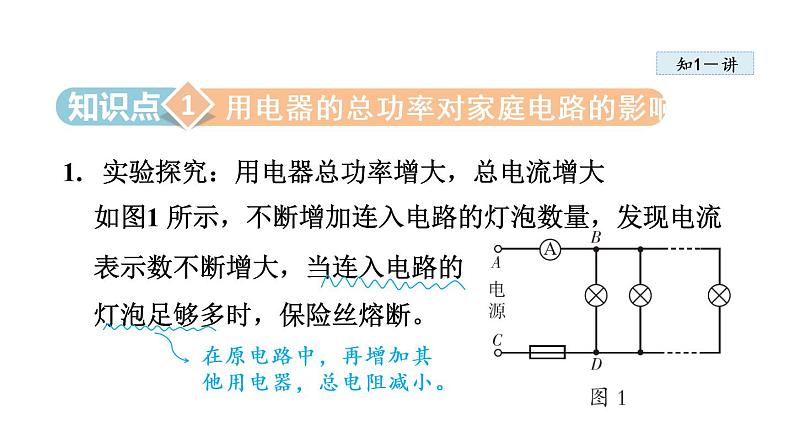

实验探究：用电器总功率增大，总电流增大如图1 所示，不断增加连入电路的灯泡数量，发现电流表示数不断增大，当连入电路的灯泡足够多时，保险丝熔断。
在原电路中，再增加其他用电器，总电阻减小。
2. 总功率过大导致电流过大的原因分析电路中同时使用的用电器总功率过大。由公式 可知，此时电路中的电流过大。

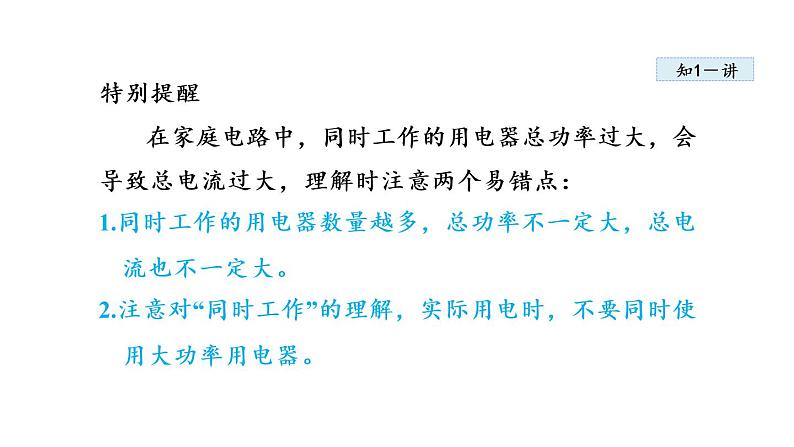

特别提醒在家庭电路中，同时工作的用电器总功率过大，会导致总电流过大，理解时注意两个易错点：1.同时工作的用电器数量越多，总功率不一定大，总电流也不一定大。2.注意对“同时工作”的理解，实际用电时，不要同时使用大功率用电器。

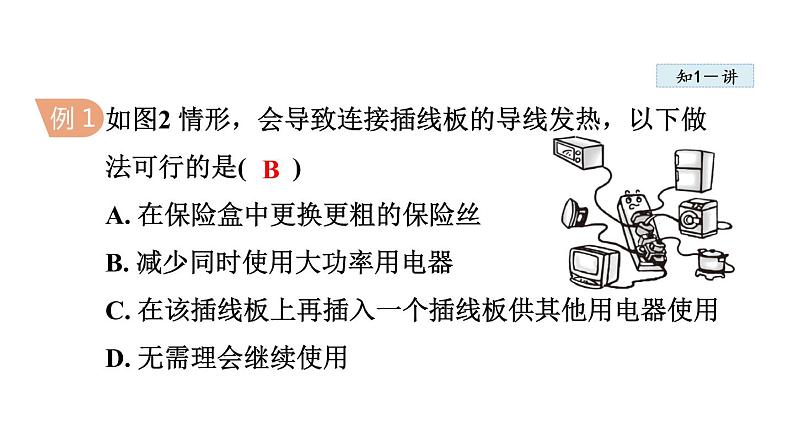

如图2 情形，会导致连接插线板的导线发热，以下做法可行的是( )A. 在保险盒中更换更粗的保险丝B. 减少同时使用大功率用电器C. 在该插线板上再插入一个插线板供其他用电器使用D. 无需理会继续使用

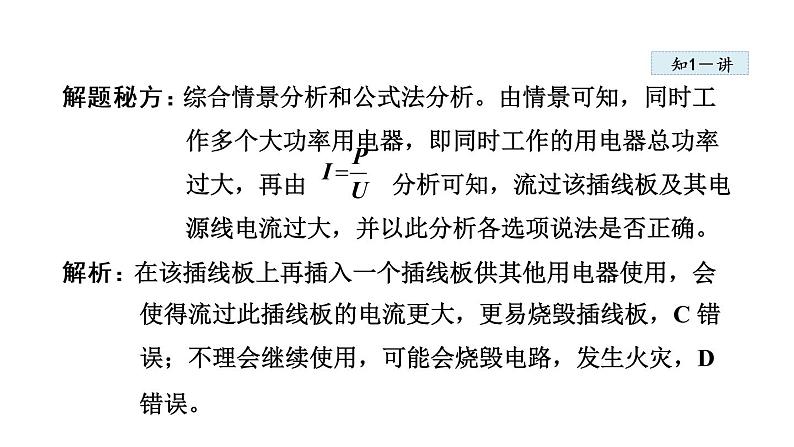

解题秘方：综合情景分析和公式法分析。由情景可知，同时工作多个大功率用电器，即同时工作的用电器总功率过大，再由 分析可知，流过该插线板及其电源线电流过大，并以此分析各选项说法是否正确。
解析：在该插线板上再插入一个插线板供其他用电器使用，会使得流过此插线板的电流更大，更易烧毁插线板，C 错误；不理会继续使用，可能会烧毁电路，发生火灾，D 错误。

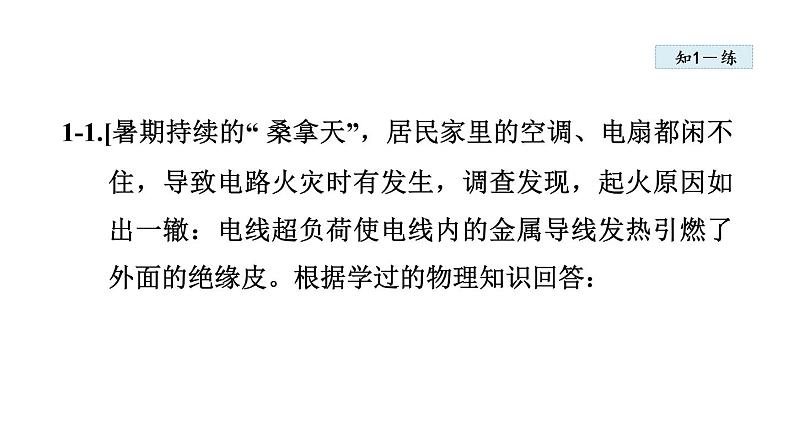

1-1.[暑期持续的“ 桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答：
(1)“ 超负荷” 是指由于同时工作的用电器_______过大，而导致电路中的_____(填“电流”或“电阻”)过大。(2)火灾发生的理论依据是_________ (填公式)。(3)请你提出一条预防这种火灾发生应采取的措施：______________________。
1. 实验探究：短路时电路中电流非常大实验：(1)如图3 甲所示，当A、C 两点接通电源后，保险丝立即熔断。
(2)如图3 乙所示，用导线将A、D 两点连接起来，再让A、C 两点接通电源后，保险丝立即熔断。(3)讨论：如图3 丙所示，用导线将B、C 两点连接起来，再让A、C 两点接通电源后，保险丝会熔断吗？
2. 短路时电流非常大的原因发生短路时，电路中的电阻非常小，电压一定，由公式 可知，此时电路中的电流非常大。
方法提示可以用对比法区别两种导致家庭电路中电流过大的原因：
在一个寒冷的冬天，小明家来了许多客人，当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原因可能是( )A. 电路中用电器的总功率过大 B. 灯泡的灯丝烧断了C. 第二个电烤炉的电阻丝烧断了 D. 开关接触不良
解题秘方：对比现象的不同，来识别是哪种原因引起电路中电流过大的。
解析：电路中保险丝熔断说明电路中的电流过大，电流过大的原因有短路和过载两种。故造成保险丝烧断的原因为电路中用电器总功率过大或是发生了短路。开关接触不良、电阻丝和灯丝烧断都可以排除。
2-1.[中考·贵州] 如图4所示的甲、乙两个电路中，导线燃烧起来，甲电路产生的原因是_____________________。乙电路产生的原因是_______。
1. 实验探究——保险丝的作用如图5 所示，将保险丝与一段铜丝串联接入电路中，逐渐增大电路中的电流，观察谁先熔断。
特别提醒保险丝作用的理解及选用记住以下口诀：铅锑合金保险丝，电阻较大熔点低。过粗不熔不保险，过细电路常断电。选择合适保险丝，千万别用铁铜丝。
知识链接：电阻率：电阻率是用来表示各种物质电阻特性的物理量。某种物质所制成的元件(常温下20℃)的电阻与横截面积的乘积与长度的比值叫做这种物质的电阻率。
2. 实验能说明的问题(1)保险丝的作用：电路中电流过大时，能及时熔断以保护电路。(2)保险丝的选材原则：由电阻率大、熔点低的材料制成。
(3)保险丝与铜丝的对比：长度与横截面积都相同的铜丝与保险丝，保险丝的电阻大，在电流相等时，保险丝更容易发热。铜丝熔点高，保险丝的熔点低，保险丝更容易熔断。3. 空气开关：作用与保险丝相同；空气开关一般要接在火线上。
家庭电路中的保险丝烧断了，下列做法中正确的是( )A. 用铜丝替换B. 为了保险，选择尽量粗的保险丝替换C. 选择额定电流稍小于电路中最大正常工作电流的保险丝替换D. 选择额定电流等于或稍大于电路中最大正常工作电流的保险丝替换
解题秘方：抓住保险丝的“保险”作用来判断相关做法是否正确。
解析：千万不要用铜丝代替保险丝，因为一旦电流过大时铜丝起不到保护功能；选择保险丝时，如果选择太细的保险丝，相同条件下，保险丝越细，电阻越大，产生的热量越多，会很快达到保险丝的熔点，电路将无法正常工作；如果选择太粗的保险丝，在电路中电流过大时，相同条件下保险丝越粗，电阻越小，产生的热量越少，不能达到保险丝的熔点，不能熔断，也不能起到保险的作用；保险丝的选用必须与家庭电路相匹配，保险丝的额定电流要等于或稍大于电路中正常工作时的最大电流。
3-1.如图6 所示的实验装置是保险丝作用演示器， 它是一个由三盏灯组成的并联电路，电源电压保持不变。
在实验过程中，如果将C、D 两点间接入的保险丝更换为铜丝，干路总开关闭合，当三盏灯全部接入电路一段时间后， 接在A、B 两点间的镍铬合金丝的绝缘外皮就会燃烧起来。由该实验可知：在家庭电路中，铜丝________(填“可以”或“不可以”) 替代保险丝保护电路。
家庭电路中电流过大的原因
