初中人教版第3节 串联和并联课后复习题

这是一份初中人教版第3节 串联和并联课后复习题，共12页。

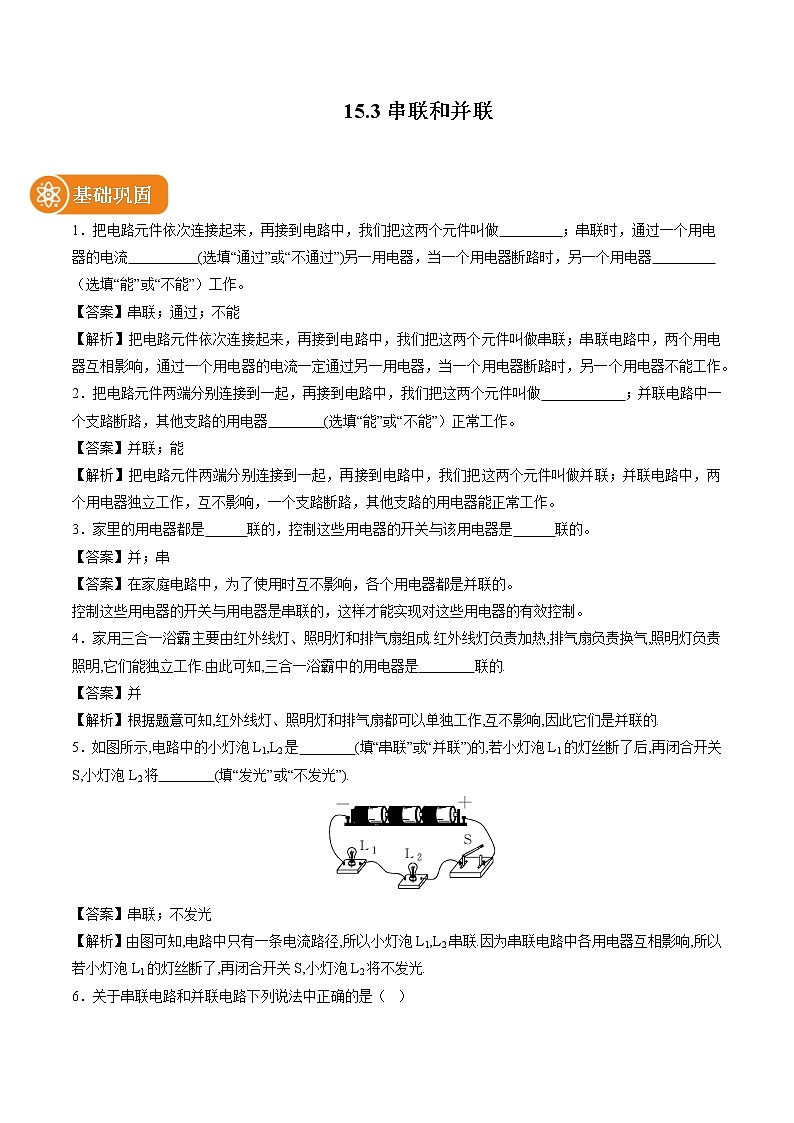

15.3串联和并联 基础巩固1．把电路元件依次连接起来，再接到电路中，我们把这两个元件叫做         ；串联时，通过一个用电器的电流          (选填“通过”或“不通过”)另一用电器，当一个用电器断路时，另一个用电器         （选填“能”或“不能”）工作。【答案】串联；通过；不能【解析】把电路元件依次连接起来，再接到电路中，我们把这两个元件叫做串联；串联电路中，两个用电器互相影响，通过一个用电器的电流一定通过另一用电器，当一个用电器断路时，另一个用电器不能工作。2．把电路元件两端分别连接到一起，再接到电路中，我们把这两个元件叫做            ；并联电路中一个支路断路，其他支路的用电器        (选填“能”或“不能”）正常工作。【答案】并联；能【解析】把电路元件两端分别连接到一起，再接到电路中，我们把这两个元件叫做并联；并联电路中，两个用电器独立工作，互不影响，一个支路断路，其他支路的用电器能正常工作。3．家里的用电器都是      联的，控制这些用电器的开关与该用电器是      联的。【答案】并；串【答案】在家庭电路中，为了使用时互不影响，各个用电器都是并联的。
控制这些用电器的开关与用电器是串联的，这样才能实现对这些用电器的有效控制。
4．家用三合一浴霸主要由红外线灯、照明灯和排气扇组成.红外线灯负责加热,排气扇负责换气,照明灯负责照明,它们能独立工作.由此可知,三合一浴霸中的用电器是　　　　联的. 【答案】并【解析】根据题意可知,红外线灯、照明灯和排气扇都可以单独工作,互不影响,因此它们是并联的.5．如图所示,电路中的小灯泡L1,L2是　　　　(填“串联”或“并联”)的,若小灯泡L1的灯丝断了后,再闭合开关S,小灯泡L2将　　　　(填“发光”或“不发光”). 【答案】串联；不发光【解析】由图可知,电路中只有一条电流路径,所以小灯泡L1,L2串联.因为串联电路中各用电器互相影响,所以若小灯泡L1的灯丝断了,再闭合开关S,小灯泡L2将不发光.6．关于串联电路和并联电路下列说法中正确的是（  ）A．两灯泡串联在电路中，闭合开关时，离电源最近的灯泡先亮B．马路上的路灯总是同时亮，同时熄，它们一定是串联C．教室里的电灯是并联连接的D．两个用电器通过的电流相等，它们一定是串联【答案】C【解析】A、两灯串联在电路中，开关的控制作用与位置无关，闭合开关，用电器是同时工作；故A错误；
B、路灯中一个烧坏后，其它仍可以正常工作，因此路灯是并联连接；故B错误；
C、教室里的电灯之间不能相互影响，是并联连接；故C正确。
D、在串联电路中，开关控制整个电路；在并联电路中，接在干路上的开关可以控制整个电路，接在支路上的开关只控制这个支路。所以一只开关可以同时控制两盏灯，这两盏灯不一定是串联，故D错误。7．节日用的小彩灯,在一个灯泡烧坏后,其他的灯泡都不能工作了,则这些小彩灯 (　　)A．一定是串联      B．一定是并联C．可能是串联,也可能是并联   D．无法判断【答案】A【解析】在串联电路中,电流只有一条路径,当其中一个用电器损坏或某一处断开,整个电路变成断路,所有用电器都将停止工作.节日用的小彩灯,一个灯泡烧坏后,其他灯泡都不能工作,因此这些小彩灯一定是串联的.8．在如图所示的四个电路图中,属于并联电路的是 (　　)【答案】C【解析】A,B,D图两个灯泡顺次连接,因此为串联电路;C图两个灯泡并列连接,因此为并联电路.9．如图所示是一种声光报警器电路,各元件均能正常工作.下列现象描述正确的是(　　)A．只闭合S1时,灯亮铃不响  B．同时闭合S1,S2,铃响灯不亮C．同时闭合S1,S2,灯亮铃不响  D．只闭合S2时,铃响灯不亮【答案】C【解析】只闭合S1时,电路断路,灯不亮铃不响,A错误;同时闭合S1,S2时,电铃短路,灯亮铃不响,B错误,C正确;只闭合S2时,灯泡和电铃串联,灯亮铃响,D错误.10．小聪家里有一台透明门的电冰箱,当他打开冰箱门时,冰箱内的灯就亮;当他关闭冰箱门时,冰箱内的灯就熄灭,但压缩机依然工作.小聪断定冰箱门上有一个开关S,下面小聪的判断中正确的是              (　　)A．冰箱内的照明灯和压缩机串联B．冰箱内的照明灯和压缩机并联,开关S在干路上C．冰箱内的照明灯和压缩机并联,开关S和照明灯串联D．冰箱内的照明灯和压缩机并联,开关S和压缩机串联【答案】C【解析】由题意可知,冰箱内照明灯和压缩机能独立工作,属于并联电路,冰箱门上的开关S与灯泡串联.11．过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（　　）      A     B      C     D【答案】D【解析】由并联电路中各支路独立工作、互不影响可知，要使红、绿、黄灯可独立发光，应采用三灯泡并联的连接方式，其三灯泡各有一个开关控制，故D正确。12．“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（　　）   A     B     C     D【答案】C【解析】由题知，电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，符合要求的电路只有C图。13．小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（　　）     A     B     C     D【答案】D【解析】A．由电路图可知，当闭合S1时，电路断路，指示灯不发光，故A不符合题意；B．由电路图可知，当只闭合S2时，电路为台灯L2的简单电路，台灯能发光，故B不符合题意；C．由电路图可知，当只闭合S2时，指示灯L1和台灯L2串联，两者均发光，故C不符合题意；D．由电路图可知，只闭合S2时，电路断路，指示灯和台灯均不发光，只闭合开关S1时指示灯L1发光，再闭合S2时台灯发光，S1和S2都闭合时，指示灯损坏，台灯也能发光，故D符合题意。14．学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求的是（　　）      A      B      C      D【答案】A【解析】根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，这说明两个开关相互影响，是串联在一起的，一起控制电动机，故A正确，BCD错误。15．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（　　）      A     B     C     D【答案】C【解析】根据题意知，S1闭合，灯L发光；灯光照亮人脸完成人脸识别时S2闭合，即S1、S2同时闭合，电动机M才工作。A、由图知，只闭合S1时，灯被短路而不发光，同时闭合S1和S2时，电源会被短路，不符合题意；B、由图知，只闭合S1时，电路断路，灯不亮，再闭合S2时，电动机就工作，不符合题意；C、由图知，只闭合S1时，灯L发光，再闭合S2时，电动机工作，符合题意；D、由图知，只闭合S1时，灯L不发光，不符合题意。 能力提升16．在做电学实验时，必须注意：电源的两极不允许      用导线连接，在连接电路的过程中开关应该      ，电路接好后检查电路中有无     或     ，然后才能闭合开关。实验结束拆线时，应先拆除      ，然后再拆除其余导线。【答案】直接，断开，短路，断路；电源【解析】因为电源两极直接用导线连接会烧坏电源和导线，所以不可以将电源的两极直接相连；连接电路的过程中，为了确保电路元件的完好，所以连接过程中开关应该断开；连接完电路后，为了确保用电器正常工作，所以闭合开关前先检查电路是否有短路或断路现象；实验结束后，应将先将电源拆除，确保电路不会形成通路。17．如图所示，A、B、C、D是四个接线柱，要使L1、L2并联，应用导线分别连接　  　两接线柱和连接　  　两接线柱。【答案】AC；BD【解析】若把接线柱A与C连接，接线柱B与D连接，则电路中有两条电流的流通路径，此时L1、L2并联，如下图所示：18．根据图所示的电路图连接实物图（用笔画线代替导线，要求导线不能交叉）。【答案】【解析】根据电路图连接实物图，关键是分清电路连接关系，注意各元件顺序与电路图一一对应。 由电路图可知，两灯并联，开关S1与灯L1串联，开关S2与灯L2串联；开关S3控制整个电路，根据电路图连接实物图，如答案图19．在公交车后门的两侧扶手上,各装有一个按钮,相当于一个开关,想要下车的乘客只要按下任何一个按钮,装在驾驶台上的指示灯都会发光,提醒司机有乘客需要下车.请设计一个符合要求的电路图.(已画出指示灯和电源,如图所示)【答案】【解析】只要按下任何一个按钮,指示灯都会发光,说明这两个开关互不影响,是并联的.电路连接如答案图20．为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯。夜晚，当有人走动发出声音时，电路接通，灯亮;经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。白天，无论发出多大的声音，灯也不亮。请将图中的器材连成符合楼道灯要求的电路。【答案】【解析】由题意知，应将这两个开关串联起来。这样到了晚上，光控开关里的光敏电阻会变小，同时只有当发出声音时，声控开关里的声敏电阻变小后，灯泡才能发光。这种开关叫做声光控开关，灯泡由两个开关同时控制，只有两个开关都接通时，灯泡才能发光。电路连接如答案图21．请在上图中的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时两灯组成并联电路。【答案】【解析】若将电源置于下面的虚线框，开关置于上面的虚线框，则开关闭合后，上面的灯泡被开关短路，只剩下面的灯泡工作，不符合题意；
若将电源置于上面的虚线框，开关置于下面的虚线框，开关闭合，两灯可组成并联电路，符合要求；
如答案图所示22．某传达室要求在前后门都装上开关，要求前门来人按开关、传达室电的电铃响，同时红灯也亮，后门来人按开关，电铃响同时绿灯亮，请按要求设计出电路图，并将实物连成符合要求的电路．【答案】
【解析】由题意知，两个电灯为并联，且各有一个开关控制，而电铃串联在干路中；即绿灯亮时电铃响表示人在后门按开关，红灯亮时，电铃响表示前门人在前门按开关，电路图和实物电路图如答案图所示
23．每当节日的夜晚，许多高大的建筑物都要用成千只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得美丽、壮丽．这些灯泡最有可能是（  ）A．并联     B．串联     C．串联和并联混合连接     D．无法判断【答案】A【解析】成千只灯泡数量很大，个别灯泡出现问题是不可避免的，因此要使它们互不影响，需要将它们并联在一起24．如图所示，它是简化了的电冰箱内的电路图，图中M是压缩机用的电动机，L是冰箱内照明灯，则下列判断中不正确的是（  ）A．冰箱门打开时，S2断开，灯与电动机并联B．冰箱门打开时，S2闭合，灯与电动机并联  C．冰箱门关上时，S2就自动断开D．冰箱内降到设定的温度时，开关S1就自动断开【答案】A【解析】A、电冰箱门打开时，开关S2闭合，照明灯工作，故A错；
B、打开冰箱门时，开关S2闭合，灯与电动机并联，故B正确；
C、关上冰箱门时，S2自动断开，照明灯熄灭，故C正确；
D、冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理；故D正确。25．教室有CO2通风机，手动闭合S1，CO2达到定值闭合S2。只有S1闭合，CO2达到定值电动机才工作，下列图中，哪个电路图是正确的（　　） A     B      C      D【答案】D【解析】由题意，只有手动闭合S1，CO2达到定值闭合S2电动机才工作，即两开关同时闭合时电动机才工作，只闭合其中一个开关电动机都不能工作，所以两开关串联后再控制灯泡，由各选项图知，D正确，ABC错误。26．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则图中符合要求的模拟电路是（　　） A     B      C      D【答案】B【解析】由题意可知，指纹开关S1或密码开关S2均可以解锁，锁定开关S3断开时暂停手机解锁功能，则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，且锁定开关S3位于干路，然后与灯泡、电源组成电路，结合选项电路图可知，选项B符合题意，ACD不符合题意。27．“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，如图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，选项的电路中符合要求的是（　　） A     B      C      D【答案】C【解答】A.由图可知，当S、S1、S2同时闭合时，R1和R2同时加热，故A不符合题意；B.由图可知，当S、S1同时闭合时，R1和R2同时加热，故B不符合题意；C.由图可知，当S闭合，S1接上面的接线柱时，只有R1加热，当S闭合，S1接下面的接线柱时，只有R2加热，故C符合题意；D.由图可知，当S闭合时，R1和R2同时加热，故D不符合题意。28．在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中，下列几点要求中没有必要的是　 　A．按照电路图连接电路的过程中，开关应该是断开的。B．每处接线都必须接牢C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）串联电路中开关的作用是　 　                       。（3）并联电路中支路开关的作用是　 　                    。（4）在方框内画一个并联电路图。【答案】（1）C；（2）控制所有的用电器；（3）只控制该支路的用电器；（4）【解析】（1）连接实验电路要注意：A、按照电路图连接电路的过程中，开关应该是断开的，故A正确；B、连接电路时，每处线都必须接牢，否则电路不稳定，故B正确；C、连接实物电路图时，只要把开关S、灯L1、灯L2 接入电路即可，没有必要一定从正极出发，回到负极，也可从负极出发，回到正极，故C错误；    D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故D正确；（2）在串联电路中开关控制整个电路，即控制所有的用电器。（3）在并联电路中支路开关只控制该支路的用电器。（4）下图中灯L1与L2并联，其中S1控制L1所在的支路，S2控制L2所在的支路，根据实物图作出电路图，电路图如答案图所示29．小刚用两只灯泡连接成电路并闭合开关后,发现两灯都亮;断开开关后两灯都不发光,由于连线较乱,一时无法确定电路是串联还是并联,以下是小刚设计的三种判断方法.方法一:把其中一只灯泡从灯座上取下,观察另一只灯泡是否工作进行判断;方法二:把任意一根导线断开,观察两只灯泡是否工作进行判断;方法三:把任意一只灯泡的两个接线柱用导线连接起来,观察另一只灯泡是否工作进行判断.(1)小明设计的第一种方法,在取下其中一只灯泡,闭合开关时,如果观察到　　　         　的现象,说明该电路是并联的,如果观察到　　　                　的现象,说明该电路是串联的; (2)在用方法二和方法三进行判断时,发现这两种方法都存在不足之处,方法二的不足是　　　　　　                                 　　,方法三的不足是　　　　                                           　　. 【答案】(1)另一只灯泡仍发光；另一只灯泡不发光　(2)如果断开的是并联电路的干路导线,两只灯泡都不发光,和串联电路一样,无法判断；如果是并联电路,会造成电源短路【解析】(1)因为并联电路中各用电器互不影响,因此第一种方法中,取下其中一只灯泡,闭合开关,如果另一只灯泡仍发光,则可以判断出该电路是并联的;如果另一只灯泡不发光,则可以判断出该电路是串联的.(2)方法二:因为并联电路干路中导线的通断控制整个电路,串联电路中导线通断也控制整个电路,所以如果断开的是并联电路的干路导线,两只灯泡都不发光,和串联电路一样,无法判断;方法三:如果是并联电路,会造成电源短路,电源将被烧坏.
