初中物理人教版九年级全册第十五章 电流和电路第4节 电流的测量课后复习题
展开
这是一份初中物理人教版九年级全册第十五章 电流和电路第4节 电流的测量课后复习题，共9页。试卷主要包含了电流表的正确连接，关于电流,下列说法中不正确的是等内容，欢迎下载使用。

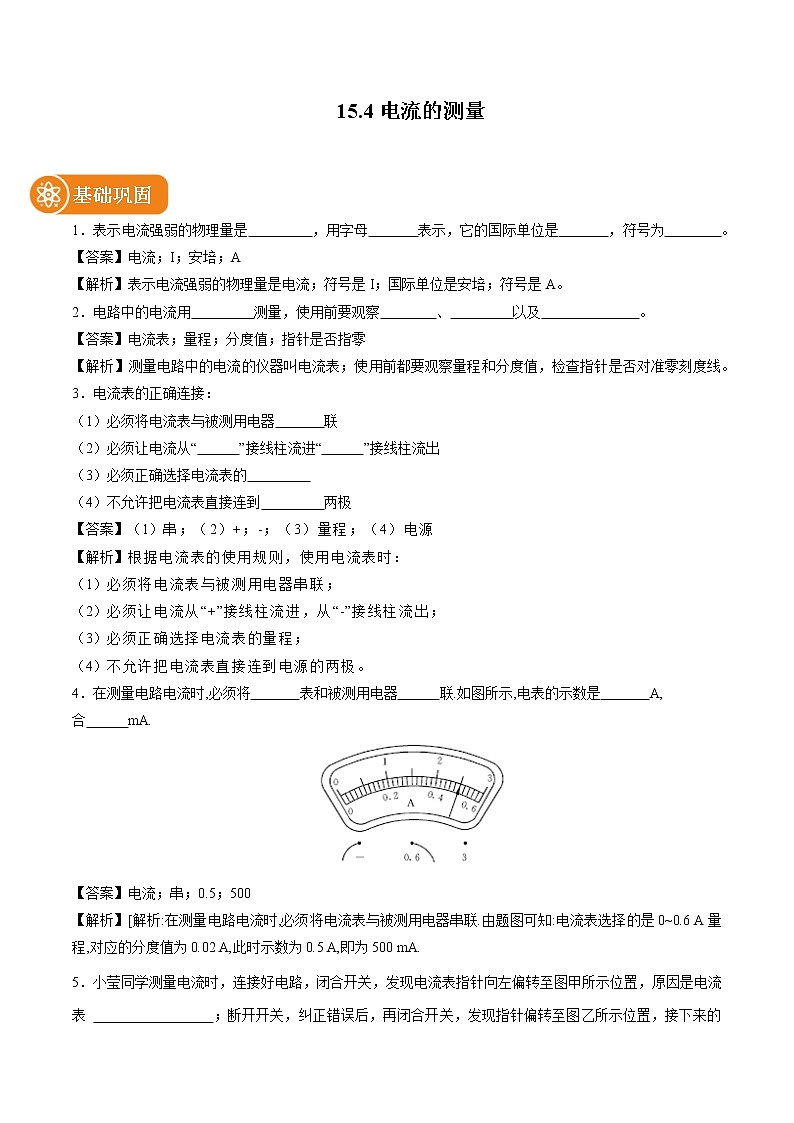

基础巩固
1．表示电流强弱的物理量是 ，用字母 表示，它的国际单位是 ，符号为 。
【答案】电流；I；安培；A
【解析】表示电流强弱的物理量是电流；符号是I；国际单位是安培；符号是A。
2．电路中的电流用 测量，使用前要观察 、 以及 。
【答案】电流表；量程；分度值；指针是否指零
【解析】测量电路中的电流的仪器叫电流表；使用前都要观察量程和分度值，检查指针是否对准零刻度线。
3．电流表的正确连接：
（1）必须将电流表与被测用电器 联
（2）必须让电流从“ ”接线柱流进“ ”接线柱流出
（3）必须正确选择电流表的
（4）不允许把电流表直接连到 两极
【答案】（1）串；（2）+；-；（3）量程；（4）电源
【解析】根据电流表的使用规则，使用电流表时：
（1）必须将电流表与被测用电器串联；
（2）必须让电流从“+”接线柱流进，从“-”接线柱流出；
（3）必须正确选择电流表的量程；
（4）不允许把电流表直接连到电源的两极。
4．在测量电路电流时,必须将 表和被测用电器 联.如图所示,电表的示数是 A,
合 mA.
【答案】电流；串；0.5；500
【解析】[解析:在测量电路电流时,必须将电流表与被测用电器串联.由题图可知:电流表选择的是0~0.6 A量程,对应的分度值为0.02 A,此时示数为0.5 A,即为500 mA.

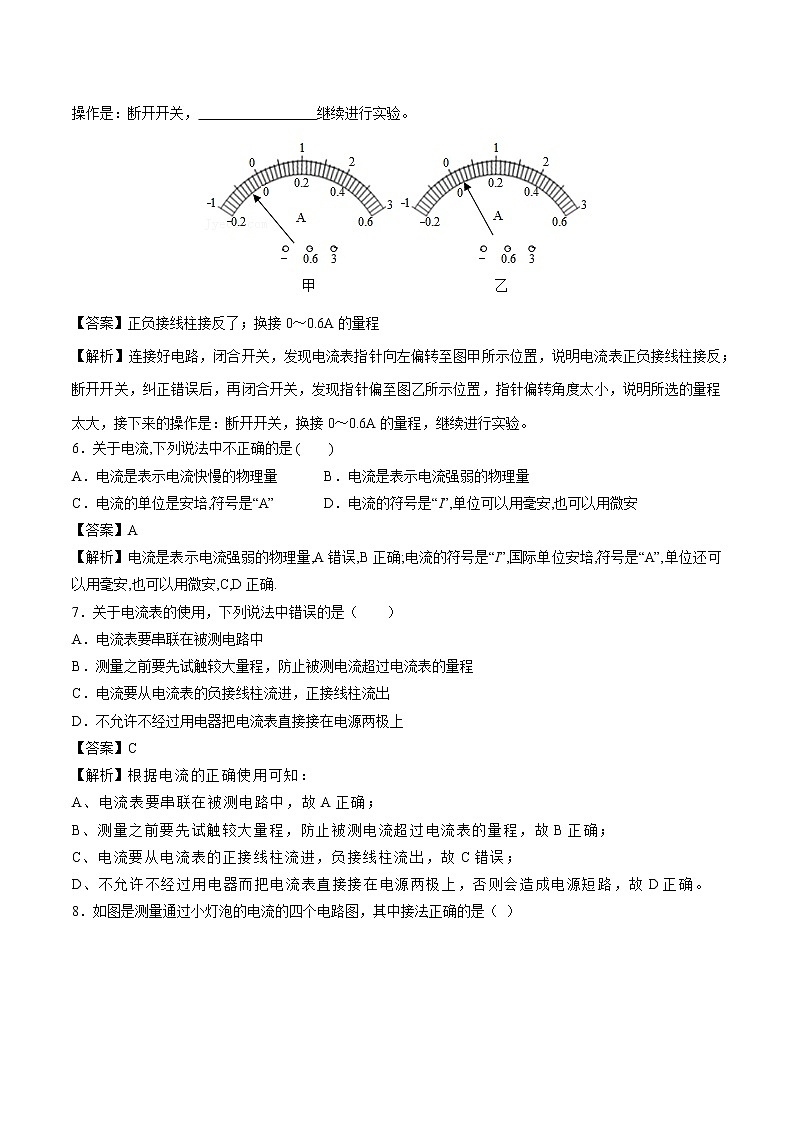

5．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
【答案】正负接线柱接反了；换接0～0.6A的量程
【解析】连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表正负接线柱接反；
断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。
6．关于电流,下列说法中不正确的是( )
A．电流是表示电流快慢的物理量B．电流是表示电流强弱的物理量
C．电流的单位是安培,符号是“A”D．电流的符号是“I”,单位可以用毫安,也可以用微安
【答案】A
【解析】电流是表示电流强弱的物理量,A错误,B正确;电流的符号是“I”,国际单位安培,符号是“A”,单位还可以用毫安,也可以用微安,C,D正确.
7．关于电流表的使用，下列说法中错误的是（ ）
A．电流表要串联在被测电路中
B．测量之前要先试触较大量程，防止被测电流超过电流表的量程
C．电流要从电流表的负接线柱流进，正接线柱流出
D．不允许不经过用电器把电流表直接接在电源两极上
【答案】C
【解析】根据电流的正确使用可知：
A、电流表要串联在被测电路中，故A正确；
B、测量之前要先试触较大量程，防止被测电流超过电流表的量程，故B正确；
C、电流要从电流表的正接线柱流进，负接线柱流出，故C错误；
D、不允许不经过用电器而把电流表直接接在电源两极上，否则会造成电源短路，故D正确。

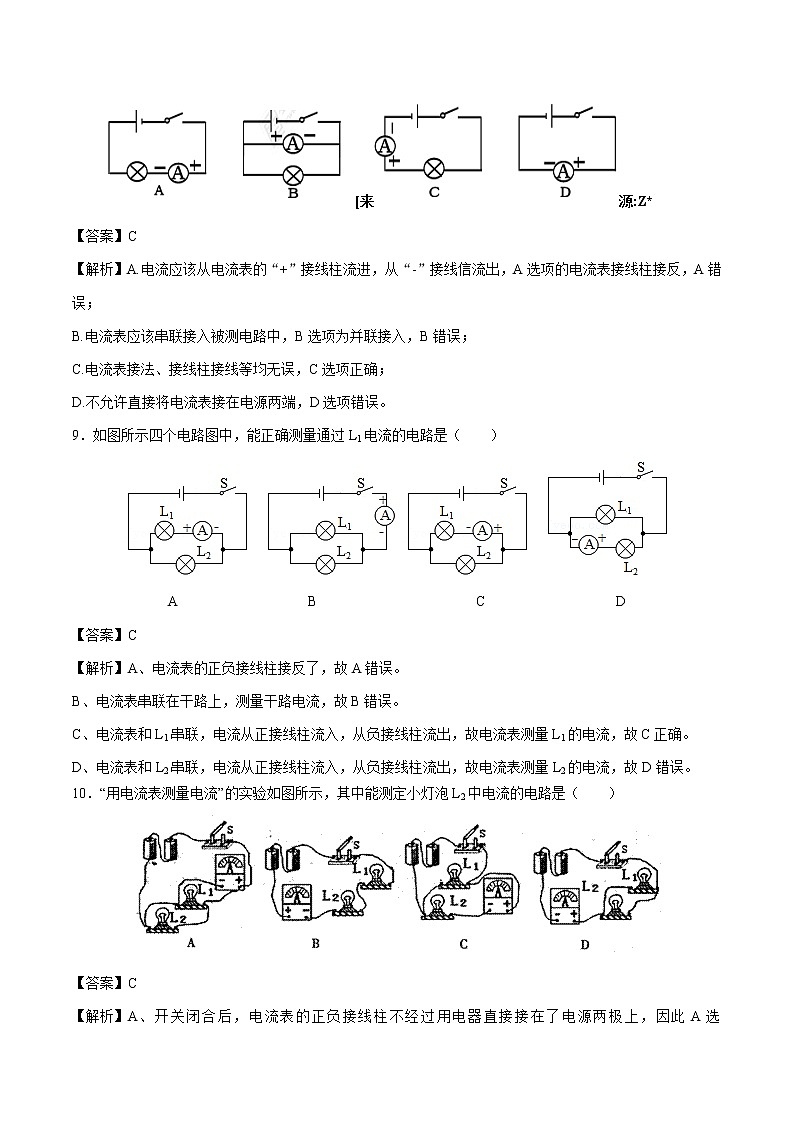

8．如图是测量通过小灯泡的电流的四个电路图，其中接法正确的是（ ）
[来源:Z*
【答案】C
【解析】A.电流应该从电流表的“+”接线柱流进，从“-”接线信流出，A选项的电流表接线柱接反，A错误；
B.电流表应该串联接入被测电路中，B选项为并联接入，B错误；
C.电流表接法、接线柱接线等均无误，C选项正确；
D.不允许直接将电流表接在电源两端，D选项错误。
9．如图所示四个电路图中，能正确测量通过L1电流的电路是（ ）
ABCD
【答案】C
【解析】A、电流表的正负接线柱接反了，故A错误。
B、电流表串联在干路上，测量干路电流，故B错误。
C、电流表和L1串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L1的电流，故C正确。
D、电流表和L2串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L2的电流，故D错误。
10．“用电流表测量电流”的实验如图所示，其中能测定小灯泡L2中电流的电路是（ ）
【答案】C
【解析】A、开关闭合后，电流表的正负接线柱不经过用电器直接接在了电源两极上，因此A选项中电流表的连线错误；
B、闭合开关后，两灯泡串联，而电流从电流表的负极流入，正极流出，接线柱错误，故B选项中电流表的连线错误；
C、开关闭合后，两灯泡并联，并且电流表与L2串联，符合电流表的正确使用方法，因此C选项的电路符合要求；
D、开关闭合后，两灯泡并联，电流表测量干路中的电流，因此D选项不符合要求。
11．如图所示是小刚同学在测量小灯泡电流的实验中曾经接过的电路，其中正确的电路是（ ）
ABCD
【答案】D
【解析】图A中电流表直接连在了电源的两极上，故A选项错误；图B中电流表与灯泡并联，故B选项错误；图C中电流表虽然串联在电路中，可是电流从负接线柱流入，从正接线柱流出，即正负接线柱接反，故C选项错误；图D中电流表测量串联电路电流，连接符合电流表的使用规则，故D选项正确。
12．实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（ ）
A．L1的电流大于L2的电流 B．L1的电流等于L2的电流
C．L1的电流小于L2的电流 D．无法比较L1、L2的电流大小
【答案】C
【解析】观察电路提可知两灯泡并联，电流表A1测量灯L1的电流，电流表A2测量灯L2的电流；
电流表A1选择的是0～0.6A量程，分度值是0.02A，指针指在0.4A后面第5个小格上，读数为0.4A+0.02A×5=0.5A；
电流表A2选择的是0～3A量程，分度值是0.1A，指针指在1A刻度上，因此读数为1A；
综上所述，灯L1的电流小于灯L2的电流。
13．在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（ ）
A．电流太大，会损坏电源B．电流太大，会损坏用电器[来源:
C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器
【答案】A
【解析】用导线把电源的正、负两极直接连起来，电路短路，电路电流很大，会损坏电源，
所以在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来。
14．某种用电器正常工作时,测得通过它的电流为4 A,则此用电器可能是图中的( )
【答案】D
【解析】小电扇电流约为0.5 A,远低于4 A,A错误;计算器采用干电池供电,电流较小,约为0.1 mA,B错误;收音机电流仅有100 mA左右,C错误;电磁炉电流可达到4 A左右,D正确.
15． “0.15A”最可能是下列哪个用电器工作时的电流（ ）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯
【答案】D
【解析】家用电冰箱工作时的电流约为1A；
家用空调器的工作电流约为5A；
普通计算器使用的是电池，电流很小，一般不到1mA；
变通白炽灯的电流一般在0.1A~0.5A之间，四个选项的电器中，白炽灯的电流为0.15A是最合理的。
16．关于如图所示电路,下列说法正确的是( )
A．L1,L2串联B．开关S只控制L2
C．电流表测支路中电流D．电流表只测L1的电流
【答案】A
【解析】由图可知:整个电路只有一个通路,所以两只灯泡串联,A正确;在串联电路中,开关控制所有用电器,B错误;串联电路只有一个通路,无干路、支路之分,C错误;电流表同时测量通过两只灯泡的电流,D错误.
能力提升
17．如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因．
甲图的问题： ；乙图的问题： ．
【答案】电流表的正负接线柱接反了；电流表的量程选择过大
【解析】由甲图可知，电流表指针反转，说明电流表的正负接线柱接反了；
由乙图可知，电流表指针的偏转角度太小，说明电流表的量程选择过大。
18．某同学使用电流表时,估计待测电路中的电流应选用0~0.6 A的量程,但他误用0~3 A的量程来测量.这样做的结果是 .
【答案】读数不太准确,误差变大
【解析】在电流表的使用过程中,在保证安全的情况下,应该尽量选用小量程.估计待测电路中的电流应选用0~0.6 A量程,但误用0~3 A的量程来测量,分度值变大了,指针摆动角度较小,读数不太准确,误差会变大.
19．观察如图所示四个电路图,并填空:
在图A所示的电路中,电流表测量的是 的电流;
在图B中电流表测量的是 的电流;
在图C中的电路出现的错误是 ;
在图D中出现的错误是 .
【答案】总；L2；电流表造成短路；电流表“+”“-”接线柱接反了
【解析】[解析:图A所示电路中,电流表串联在干路上,测干路中的电流,即L1,L2总电流;图B所示电路中,电流表串联在L2所在支路上,测L2的电流;在图C电路中,电流表和灯泡并联,发生短路,即错误是电流表造成短路;在图D中出现的错误是:电流表正负接线柱接反了.
20．张华同学连接了如图所示的电路来测量电路中的电流．仔细观察一下他连接的电路是否正确？_________________________，（用文字描述原因）．若不正确，要求只改动一根导线改成正确电路．
【答案】不正确，电流不经用电器直接接在电源两极；
【解析】从图中可以看出，电流不经用电器直接接在电源两极上，形成电源短路；
将开关与L1右接线柱相连导线改接L1左接线柱，如答案图所示。
21．粗心的马虎同学在连接电路时，电路里少连了一根导线，如图所示，请用笔画线代替导线补上，补上后要求：灯泡L1、L2都能发光，且电流表只测量通过灯泡L1的电流，开关也只控制L1的通断．
【答案】
【解析】由于电流表只测量通过灯泡L1的电流，开关也只控制L1的通断，所以两个电灯是并联关系，且电流表、开关与L1串联后再与L2并联。
22．请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。
【答案】
【解析】两灯连成串联电路，用电流表测量电路中的电流，电路是串联电路，可以从电源正极出发，把电源、开关、电流表、两灯泡串联接入电路，回到电源负极，实物电路图如图1所示，根据实物电路图作出电路图，电路图如图2所示。
23．某同学在连接电流表的过程中,出现下列现象并及时加以处理,其中处理错误的是( )
A．指针静止不动,表明电流表与被测电路并联;拆除全部导线、重新连接
B．指针向右微转,没有超过表盘上的一个小格;换用能够测量较小电流的量程
C．指针向右猛偏,超过表盘上的最大电流;换用能够测量较大电流的量程
D．指针向左反转,表明电流表两个接线柱接反;立即对调连接两接线柱的导线
【答案】A
【解析】指针静止不动,说明电路某处断路,需要检查电路断路的位置,不用拆除全部导线,A错误;指针向右微转,说明电流很小,需换用能够测量较小电流的量程,B正确;指针向右猛偏,说明电流过大,需换用能够测量较大电流的量程,C正确;指针向左反转,表明电流表两个接线柱接反,立即对调连接两接线柱的导线,D正确.
24．某同学用电流表测电路中电流时，闭合开关后发现电流表指针来回晃动，灯泡时亮时暗，则发生故障的原因可能是（ ）
A．导线开路B．开关断开
C．灯泡与灯座接触不良D．电流表损坏
【答案】C
【解析】ABD、如果导线开路，或者开关断开，或者电流表损坏，则整个电路断路，电流表应该无示数，灯泡不发光，故ABD不符合题意；
C、如果灯泡与灯座接触不良，会形成电流表指针来回晃动、灯泡时亮时暗的情况，故C符合题意
25．小明有一个蓄电池,正负极的标志已模糊不清,但他只有一个电流表,如何才能分辨出电源的正负极,如果需要其他元件,说出需要的元件,及辨别的方法和现象.
【答案】方法一:让一个电流表与一个电灯串联,再接到蓄电池两极上,采用试触的方法,观察电流表指针偏转方向.如果指针向反方向偏转,则与电流表正接线柱靠近的一端是蓄电池的负极;如果指针正向偏转,则与电流表正接线柱靠近的一端是蓄电池的正极.
方法二:找一个发光二极管,把二极管的正负极分别与蓄电池两极相连.若二极管发光,则与二极管正极相连的一端为电池正极,与二极管负极相连的一端为电池负极;若二极管不发光,则与二极管正极相连的一端为电池负极,与二极管负极相连的一端为电池正极.
【解析】电池有两极:正极和负极,电路中的电流方向是从正极出发经过用电器回到负极.要判断电池的正、负极,我们可以利用与电流方向有关的,使用过程中要考虑电流方向的器材进行辨别.
26．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，小明在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图所示．请你分析并回答下面的问题．
（1）规定红灯发出的光作为交通的停止信号，其原因是红光的穿透能力 ．
（2）当单刀多掷开关接通位置“1”时， 灯发光（要清楚地填写是南北方向灯亮和东西方向灯亮的情况），发光的各灯采用的是 联方式．
（3）当开关接通位置“3”时，允许 方向的车辆通行（填“东西”或“南北”）．
【答案】（1）强；（2）南北绿灯发光，东西红；并（3）东西
【解析】（1）交通指示灯采用红灯发出的光作为交通的停止信号，因为红光的穿透能力强，并且人眼对红光比其他色光更敏感．人眼对红光比其他色光更敏感．
（2）当单刀多掷开关接通位置“1”时，东西方向的两盏红灯和南北方向的两盏绿灯并联，东西方向的两盏红灯和南北方向的两盏绿灯有电流通过，因此南北绿灯发光、东西红灯发光；
（3）当单刀多掷开关接通位置“3”时，电流通过的是东西方向的两盏绿灯，南北方向的两盏红灯，即东西方向的两盏绿灯亮，因此是允许东西方向的车辆通行；
因此是允许东西方向的车辆通行．
基础巩固
1．表示电流强弱的物理量是 ，用字母 表示，它的国际单位是 ，符号为 。
【答案】电流；I；安培；A
【解析】表示电流强弱的物理量是电流；符号是I；国际单位是安培；符号是A。
2．电路中的电流用 测量，使用前要观察 、 以及 。
【答案】电流表；量程；分度值；指针是否指零
【解析】测量电路中的电流的仪器叫电流表；使用前都要观察量程和分度值，检查指针是否对准零刻度线。
3．电流表的正确连接：
（1）必须将电流表与被测用电器 联
（2）必须让电流从“ ”接线柱流进“ ”接线柱流出
（3）必须正确选择电流表的
（4）不允许把电流表直接连到 两极
【答案】（1）串；（2）+；-；（3）量程；（4）电源
【解析】根据电流表的使用规则，使用电流表时：
（1）必须将电流表与被测用电器串联；
（2）必须让电流从“+”接线柱流进，从“-”接线柱流出；
（3）必须正确选择电流表的量程；
（4）不允许把电流表直接连到电源的两极。
4．在测量电路电流时,必须将 表和被测用电器 联.如图所示,电表的示数是 A,
合 mA.
【答案】电流；串；0.5；500
【解析】[解析:在测量电路电流时,必须将电流表与被测用电器串联.由题图可知:电流表选择的是0~0.6 A量程,对应的分度值为0.02 A,此时示数为0.5 A,即为500 mA.
5．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
【答案】正负接线柱接反了；换接0～0.6A的量程
【解析】连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表正负接线柱接反；
断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。
6．关于电流,下列说法中不正确的是( )
A．电流是表示电流快慢的物理量B．电流是表示电流强弱的物理量
C．电流的单位是安培,符号是“A”D．电流的符号是“I”,单位可以用毫安,也可以用微安
【答案】A
【解析】电流是表示电流强弱的物理量,A错误,B正确;电流的符号是“I”,国际单位安培,符号是“A”,单位还可以用毫安,也可以用微安,C,D正确.
7．关于电流表的使用，下列说法中错误的是（ ）
A．电流表要串联在被测电路中
B．测量之前要先试触较大量程，防止被测电流超过电流表的量程
C．电流要从电流表的负接线柱流进，正接线柱流出
D．不允许不经过用电器把电流表直接接在电源两极上
【答案】C
【解析】根据电流的正确使用可知：
A、电流表要串联在被测电路中，故A正确；
B、测量之前要先试触较大量程，防止被测电流超过电流表的量程，故B正确；
C、电流要从电流表的正接线柱流进，负接线柱流出，故C错误；
D、不允许不经过用电器而把电流表直接接在电源两极上，否则会造成电源短路，故D正确。
8．如图是测量通过小灯泡的电流的四个电路图，其中接法正确的是（ ）
[来源:Z*
【答案】C
【解析】A.电流应该从电流表的“+”接线柱流进，从“-”接线信流出，A选项的电流表接线柱接反，A错误；
B.电流表应该串联接入被测电路中，B选项为并联接入，B错误；
C.电流表接法、接线柱接线等均无误，C选项正确；
D.不允许直接将电流表接在电源两端，D选项错误。
9．如图所示四个电路图中，能正确测量通过L1电流的电路是（ ）
ABCD
【答案】C
【解析】A、电流表的正负接线柱接反了，故A错误。
B、电流表串联在干路上，测量干路电流，故B错误。
C、电流表和L1串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L1的电流，故C正确。
D、电流表和L2串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L2的电流，故D错误。
10．“用电流表测量电流”的实验如图所示，其中能测定小灯泡L2中电流的电路是（ ）
【答案】C
【解析】A、开关闭合后，电流表的正负接线柱不经过用电器直接接在了电源两极上，因此A选项中电流表的连线错误；
B、闭合开关后，两灯泡串联，而电流从电流表的负极流入，正极流出，接线柱错误，故B选项中电流表的连线错误；
C、开关闭合后，两灯泡并联，并且电流表与L2串联，符合电流表的正确使用方法，因此C选项的电路符合要求；
D、开关闭合后，两灯泡并联，电流表测量干路中的电流，因此D选项不符合要求。
11．如图所示是小刚同学在测量小灯泡电流的实验中曾经接过的电路，其中正确的电路是（ ）
ABCD
【答案】D
【解析】图A中电流表直接连在了电源的两极上，故A选项错误；图B中电流表与灯泡并联，故B选项错误；图C中电流表虽然串联在电路中，可是电流从负接线柱流入，从正接线柱流出，即正负接线柱接反，故C选项错误；图D中电流表测量串联电路电流，连接符合电流表的使用规则，故D选项正确。
12．实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（ ）
A．L1的电流大于L2的电流 B．L1的电流等于L2的电流
C．L1的电流小于L2的电流 D．无法比较L1、L2的电流大小
【答案】C
【解析】观察电路提可知两灯泡并联，电流表A1测量灯L1的电流，电流表A2测量灯L2的电流；
电流表A1选择的是0～0.6A量程，分度值是0.02A，指针指在0.4A后面第5个小格上，读数为0.4A+0.02A×5=0.5A；
电流表A2选择的是0～3A量程，分度值是0.1A，指针指在1A刻度上，因此读数为1A；
综上所述，灯L1的电流小于灯L2的电流。
13．在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（ ）
A．电流太大，会损坏电源B．电流太大，会损坏用电器[来源:
C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器
【答案】A
【解析】用导线把电源的正、负两极直接连起来，电路短路，电路电流很大，会损坏电源，
所以在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来。
14．某种用电器正常工作时,测得通过它的电流为4 A,则此用电器可能是图中的( )
【答案】D
【解析】小电扇电流约为0.5 A,远低于4 A,A错误;计算器采用干电池供电,电流较小,约为0.1 mA,B错误;收音机电流仅有100 mA左右,C错误;电磁炉电流可达到4 A左右,D正确.
15． “0.15A”最可能是下列哪个用电器工作时的电流（ ）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯
【答案】D
【解析】家用电冰箱工作时的电流约为1A；
家用空调器的工作电流约为5A；
普通计算器使用的是电池，电流很小，一般不到1mA；
变通白炽灯的电流一般在0.1A~0.5A之间，四个选项的电器中，白炽灯的电流为0.15A是最合理的。
16．关于如图所示电路,下列说法正确的是( )
A．L1,L2串联B．开关S只控制L2
C．电流表测支路中电流D．电流表只测L1的电流
【答案】A
【解析】由图可知:整个电路只有一个通路,所以两只灯泡串联,A正确;在串联电路中,开关控制所有用电器,B错误;串联电路只有一个通路,无干路、支路之分,C错误;电流表同时测量通过两只灯泡的电流,D错误.
能力提升
17．如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因．
甲图的问题： ；乙图的问题： ．
【答案】电流表的正负接线柱接反了；电流表的量程选择过大
【解析】由甲图可知，电流表指针反转，说明电流表的正负接线柱接反了；
由乙图可知，电流表指针的偏转角度太小，说明电流表的量程选择过大。
18．某同学使用电流表时,估计待测电路中的电流应选用0~0.6 A的量程,但他误用0~3 A的量程来测量.这样做的结果是 .
【答案】读数不太准确,误差变大
【解析】在电流表的使用过程中,在保证安全的情况下,应该尽量选用小量程.估计待测电路中的电流应选用0~0.6 A量程,但误用0~3 A的量程来测量,分度值变大了,指针摆动角度较小,读数不太准确,误差会变大.
19．观察如图所示四个电路图,并填空:
在图A所示的电路中,电流表测量的是 的电流;
在图B中电流表测量的是 的电流;
在图C中的电路出现的错误是 ;
在图D中出现的错误是 .
【答案】总；L2；电流表造成短路；电流表“+”“-”接线柱接反了
【解析】[解析:图A所示电路中,电流表串联在干路上,测干路中的电流,即L1,L2总电流;图B所示电路中,电流表串联在L2所在支路上,测L2的电流;在图C电路中,电流表和灯泡并联,发生短路,即错误是电流表造成短路;在图D中出现的错误是:电流表正负接线柱接反了.
20．张华同学连接了如图所示的电路来测量电路中的电流．仔细观察一下他连接的电路是否正确？_________________________，（用文字描述原因）．若不正确，要求只改动一根导线改成正确电路．
【答案】不正确，电流不经用电器直接接在电源两极；
【解析】从图中可以看出，电流不经用电器直接接在电源两极上，形成电源短路；
将开关与L1右接线柱相连导线改接L1左接线柱，如答案图所示。
21．粗心的马虎同学在连接电路时，电路里少连了一根导线，如图所示，请用笔画线代替导线补上，补上后要求：灯泡L1、L2都能发光，且电流表只测量通过灯泡L1的电流，开关也只控制L1的通断．
【答案】
【解析】由于电流表只测量通过灯泡L1的电流，开关也只控制L1的通断，所以两个电灯是并联关系，且电流表、开关与L1串联后再与L2并联。
22．请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。
【答案】
【解析】两灯连成串联电路，用电流表测量电路中的电流，电路是串联电路，可以从电源正极出发，把电源、开关、电流表、两灯泡串联接入电路，回到电源负极，实物电路图如图1所示，根据实物电路图作出电路图，电路图如图2所示。
23．某同学在连接电流表的过程中,出现下列现象并及时加以处理,其中处理错误的是( )
A．指针静止不动,表明电流表与被测电路并联;拆除全部导线、重新连接
B．指针向右微转,没有超过表盘上的一个小格;换用能够测量较小电流的量程
C．指针向右猛偏,超过表盘上的最大电流;换用能够测量较大电流的量程
D．指针向左反转,表明电流表两个接线柱接反;立即对调连接两接线柱的导线
【答案】A
【解析】指针静止不动,说明电路某处断路,需要检查电路断路的位置,不用拆除全部导线,A错误;指针向右微转,说明电流很小,需换用能够测量较小电流的量程,B正确;指针向右猛偏,说明电流过大,需换用能够测量较大电流的量程,C正确;指针向左反转,表明电流表两个接线柱接反,立即对调连接两接线柱的导线,D正确.
24．某同学用电流表测电路中电流时，闭合开关后发现电流表指针来回晃动，灯泡时亮时暗，则发生故障的原因可能是（ ）
A．导线开路B．开关断开
C．灯泡与灯座接触不良D．电流表损坏
【答案】C
【解析】ABD、如果导线开路，或者开关断开，或者电流表损坏，则整个电路断路，电流表应该无示数，灯泡不发光，故ABD不符合题意；
C、如果灯泡与灯座接触不良，会形成电流表指针来回晃动、灯泡时亮时暗的情况，故C符合题意
25．小明有一个蓄电池,正负极的标志已模糊不清,但他只有一个电流表,如何才能分辨出电源的正负极,如果需要其他元件,说出需要的元件,及辨别的方法和现象.
【答案】方法一:让一个电流表与一个电灯串联,再接到蓄电池两极上,采用试触的方法,观察电流表指针偏转方向.如果指针向反方向偏转,则与电流表正接线柱靠近的一端是蓄电池的负极;如果指针正向偏转,则与电流表正接线柱靠近的一端是蓄电池的正极.
方法二:找一个发光二极管,把二极管的正负极分别与蓄电池两极相连.若二极管发光,则与二极管正极相连的一端为电池正极,与二极管负极相连的一端为电池负极;若二极管不发光,则与二极管正极相连的一端为电池负极,与二极管负极相连的一端为电池正极.
【解析】电池有两极:正极和负极,电路中的电流方向是从正极出发经过用电器回到负极.要判断电池的正、负极,我们可以利用与电流方向有关的,使用过程中要考虑电流方向的器材进行辨别.
26．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，小明在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图所示．请你分析并回答下面的问题．
（1）规定红灯发出的光作为交通的停止信号，其原因是红光的穿透能力 ．
（2）当单刀多掷开关接通位置“1”时， 灯发光（要清楚地填写是南北方向灯亮和东西方向灯亮的情况），发光的各灯采用的是 联方式．
（3）当开关接通位置“3”时，允许 方向的车辆通行（填“东西”或“南北”）．
【答案】（1）强；（2）南北绿灯发光，东西红；并（3）东西
【解析】（1）交通指示灯采用红灯发出的光作为交通的停止信号，因为红光的穿透能力强，并且人眼对红光比其他色光更敏感．人眼对红光比其他色光更敏感．
（2）当单刀多掷开关接通位置“1”时，东西方向的两盏红灯和南北方向的两盏绿灯并联，东西方向的两盏红灯和南北方向的两盏绿灯有电流通过，因此南北绿灯发光、东西红灯发光；
（3）当单刀多掷开关接通位置“3”时，电流通过的是东西方向的两盏绿灯，南北方向的两盏红灯，即东西方向的两盏绿灯亮，因此是允许东西方向的车辆通行；
因此是允许东西方向的车辆通行．
