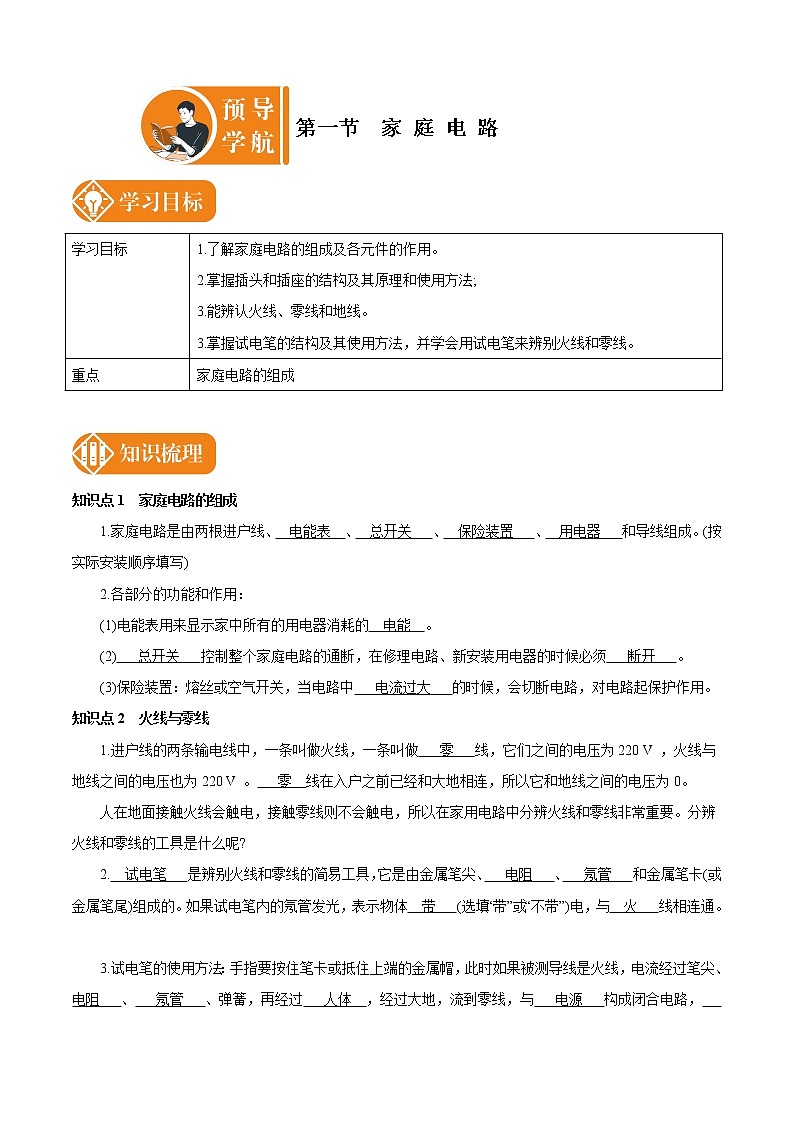

物理九年级全册第1节 家庭电路学案

这是一份物理九年级全册第1节 家庭电路学案，共4页。


知识点1 家庭电路的组成
1.家庭电路是由两根进户线、 电能表 、 总开关 、 保险装置 、 用电器 和导线组成。(按实际安装顺序填写)
2.各部分的功能和作用：
(1)电能表用来显示家中所有的用电器消耗的 电能 。
(2) 总开关 控制整个家庭电路的通断，在修理电路、新安装用电器的时候必须 断开 。
(3)保险装置：熔丝或空气开关，当电路中 电流过大 的时候，会切断电路，对电路起保护作用。
知识点2 火线与零线
1.进户线的两条输电线中，一条叫做火线，一条叫做 零 线，它们之间的电压为220 V ，火线与地线之间的电压也为220 V 。 零 线在入户之前已经和大地相连，所以它和地线之间的电压为0。
人在地面接触火线会触电，接触零线则不会触电，所以在家用电路中分辨火线和零线非常重要。分辨火线和零线的工具是什么呢?
2. 试电笔 是辨别火线和零线的简易工具，它是由金属笔尖、 电阻 、 氖管 和金属笔卡(或金属笔尾)组成的。如果试电笔内的氖管发光，表示物体 带 (选填“带”或“不带”)电，与 火 线相连通。

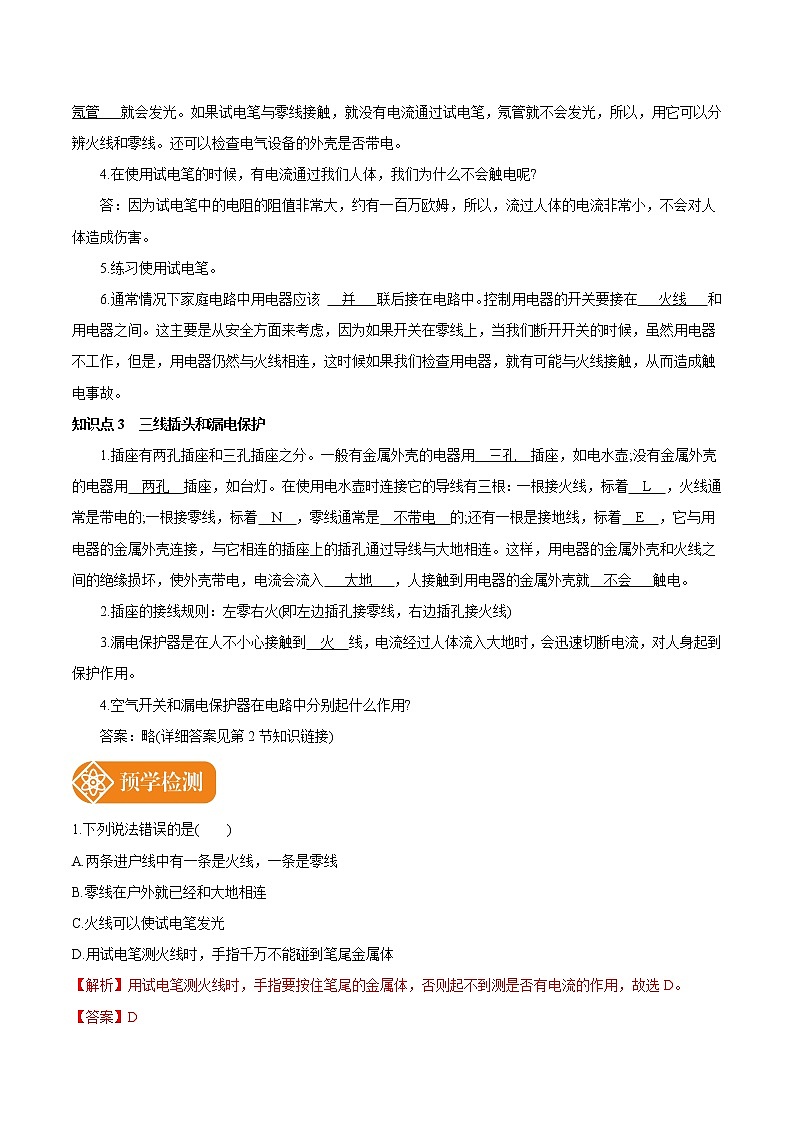

3.试电笔的使用方法：手指要按住笔卡或抵住上端的金属帽，此时如果被测导线是火线，电流经过笔尖、 电阻 、 氖管 、弹簧，再经过 人体 ，经过大地，流到零线，与 电源 构成闭合电路， 氖管 就会发光。如果试电笔与零线接触，就没有电流通过试电笔，氖管就不会发光，所以，用它可以分辨火线和零线。还可以检查电气设备的外壳是否带电。
4.在使用试电笔的时候，有电流通过我们人体，我们为什么不会触电呢?
答：因为试电笔中的电阻的阻值非常大，约有一百万欧姆，所以，流过人体的电流非常小，不会对人体造成伤害。
5.练习使用试电笔。
6.通常情况下家庭电路中用电器应该 并 联后接在电路中。控制用电器的开关要接在 火线 和用电器之间。这主要是从安全方面来考虑，因为如果开关在零线上，当我们断开开关的时候，虽然用电器不工作，但是，用电器仍然与火线相连，这时候如果我们检查用电器，就有可能与火线接触，从而造成触电事故。
知识点3 三线插头和漏电保护
1.插座有两孔插座和三孔插座之分。一般有金属外壳的电器用 三孔 插座，如电水壶;没有金属外壳的电器用 两孔 插座，如台灯。在使用电水壶时连接它的导线有三根：一根接火线，标着 L ，火线通常是带电的;一根接零线，标着 N ，零线通常是 不带电 的;还有一根是接地线，标着 E ，它与用电器的金属外壳连接，与它相连的插座上的插孔通过导线与大地相连。这样，用电器的金属外壳和火线之间的绝缘损坏，使外壳带电，电流会流入 大地 ，人接触到用电器的金属外壳就 不会 触电。
2.插座的接线规则：左零右火(即左边插孔接零线，右边插孔接火线)
3.漏电保护器是在人不小心接触到 火 线，电流经过人体流入大地时，会迅速切断电流，对人身起到保护作用。
4.空气开关和漏电保护器在电路中分别起什么作用?
答案：略(详细答案见第2节知识链接)
1.下列说法错误的是( )
A.两条进户线中有一条是火线，一条是零线
B.零线在户外就已经和大地相连
C.火线可以使试电笔发光
D.用试电笔测火线时，手指千万不能碰到笔尾金属体
【解析】用试电笔测火线时，手指要按住笔尾的金属体，否则起不到测是否有电流的作用，故选D。
【答案】D
2.一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是( )
A．试电笔可用来测试物体是带正电还是带负电
B．试电笔通常也用来检查电气设备的外壳是否带电
C．使用时手指不能碰到金属笔卡
D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
【解析】试电笔可以用来分辨零线和火线，还可以检查电气设备的外壳是否带电，不能检测物体带正电还是负点，A错误B正确；试电笔使用时手指要按住笔卡或抵住上端的金属帽，C错误；使用时人不触电是因为试电笔中电阻的阻值非常大，流经人体的电流很小，不会对人造成伤害，D错误；故选B。
【答案】B
3.对家庭电路的安装过程，下列要求正确的是（ ）
A.按照进户线→电能表→总开关→保险装置→用电器顺序安装
B.控制各灯具的开关都应装在零线上
C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D.三孔插座有时不需要接地
【解析】根据家庭电路的组成可知，家庭电路的连接要按照进户线→电能表→总开关一保险装置一用电器的安装顺序，故A正确；为了安全，控制用电器的开关都应该连接在火线和用电器之间，故B错误；插座也是接用电器的，家庭电路各用电器间互不干扰，所以电器和各插座之间应该是并联，用电器和它的开关也应该是串联，故C错误；三孔插座的接法：左零右火，中间接地，三孔插座的接地线要保证良好接地，以防外壳带电，危及人身安全．故D错误．故选A．
【答案】A
4.三孔插座上面有一个插孔是和插头上标有E的导线接通的(如图所示)，下列说法正确的是( )
(1)E是和用电器的金属外壳相连的
(2)电路中E应和室外大地相连
(3)如果和E相连的导线断开，用此插座的洗衣机便不能转动
(4)将试电笔笔尖插入E孔，正常情况下试电笔的氖管会发光
A.(1)(3) B.(1)(2)
C.(2)(3) D.(2)(4)
【解析】E孔是与大地相连的，为了用电安全，在家庭电路中，利用三孔插座将用电器的金属外壳与大地相连，所以（1）（2）都正确；如果和E相连的导线断开，但洗衣机与火线、零线的连线还是完好的，只是失去了安全性，用此插座的洗衣机马达还能转动，（3）错误； E孔是与大地相连的，它与大地之间没有电压，所以测电笔的氖管不会发光，（4）错误；故选B．
【答案】B
5.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障，电工师傅为查明故障，在保险丝处接入一只“220 V 40 W”的灯泡L0，当只闭合开关S、S1时，灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时，灯泡L0正常发光，L2不发光，由此可以确定( )
A.L1灯头接线处断路 B.L1灯头接线处短路
C.L2灯头接线处断路 D.L2灯头接线处短路
【解析】当只闭合S、S1时L0和L1都呈暗红色，是因为L1与该灯串联接入电路，所分电压低于220V，所以L1正常；当只闭合S、S2时，L0正常发光，L2不发光，是因为L2被短路，使L0直接接在电源上，正常发光，故选D．
【答案】D
学习目标
1.了解家庭电路的组成及各元件的作用。
2.掌握插头和插座的结构及其原理和使用方法;
3.能辨认火线、零线和地线。
3.掌握试电笔的结构及其使用方法，并学会用试电笔来辨别火线和零线。
重点
家庭电路的组成
