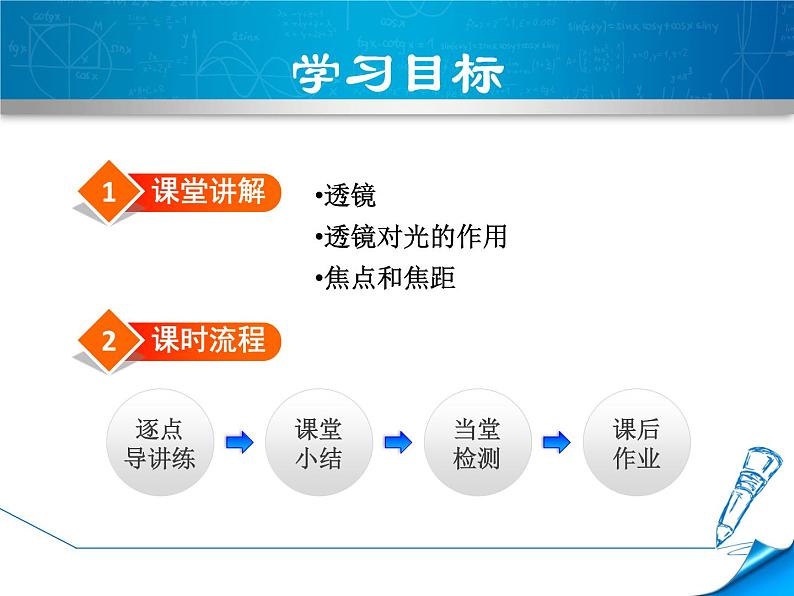

透镜透镜对光的作用焦点和焦距

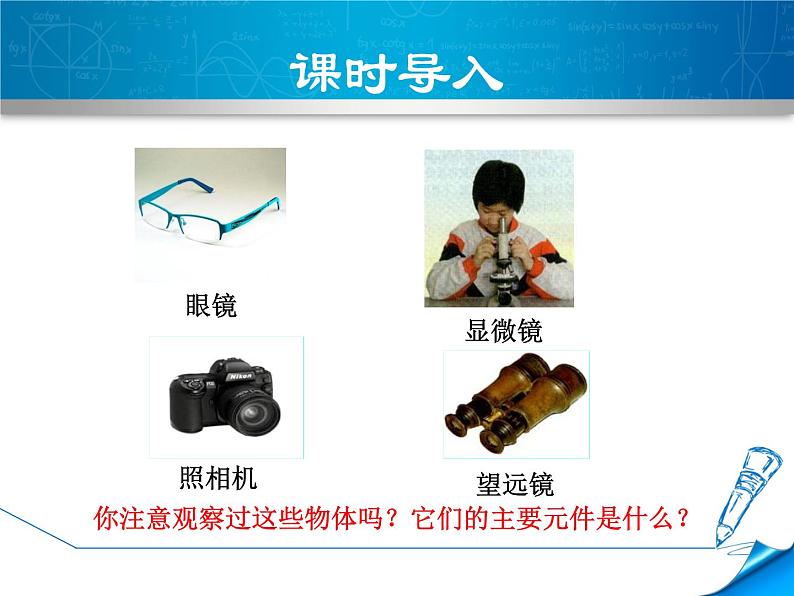

你注意观察过这些物体吗？它们的主要元件是什么？

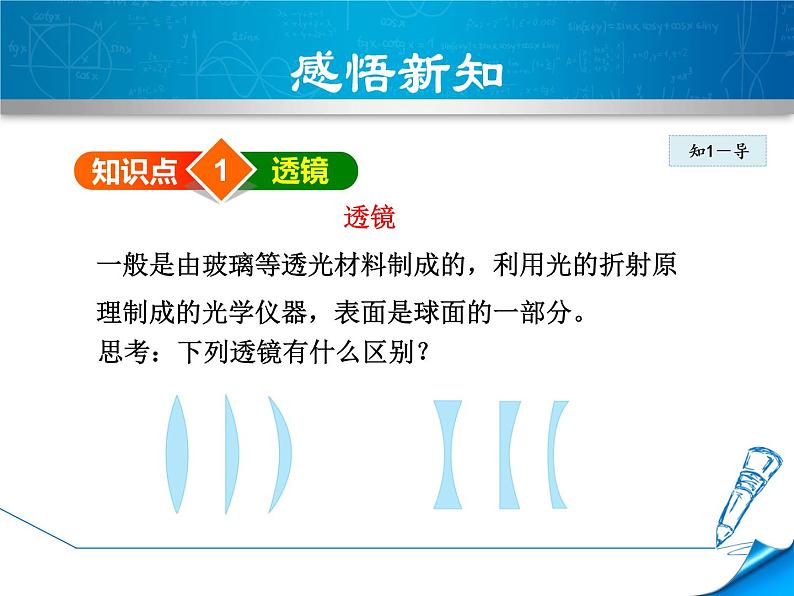

思考：下列透镜有什么区别？
一般是由玻璃等透光材料制成的，利用光的折射原理制成的光学仪器，表面是球面的一部分。

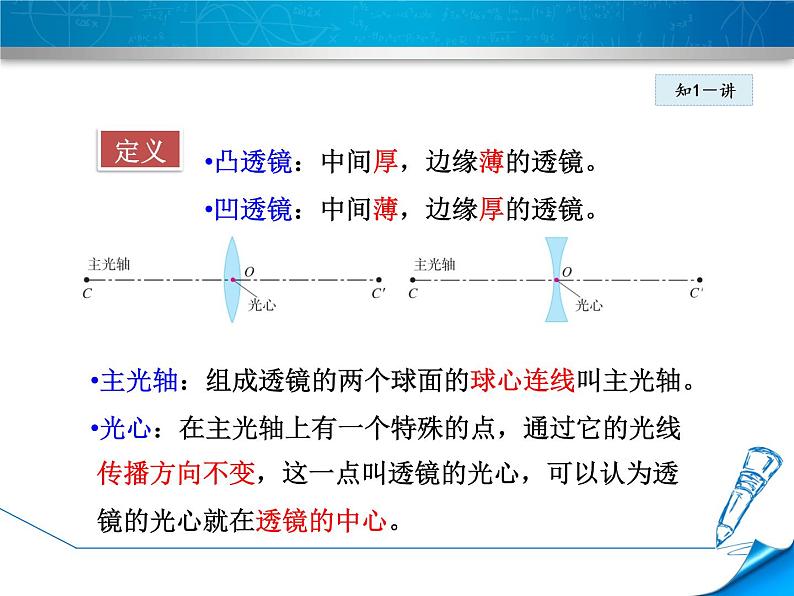

凸透镜：中间厚，边缘薄的透镜。凹透镜：中间薄，边缘厚的透镜。
主光轴：组成透镜的两个球面的球心连线叫主光轴。光心：在主光轴上有一个特殊的点，通过它的光线 传播方向不变，这一点叫透镜的光心，可以认为透 镜的光心就在透镜的中心。

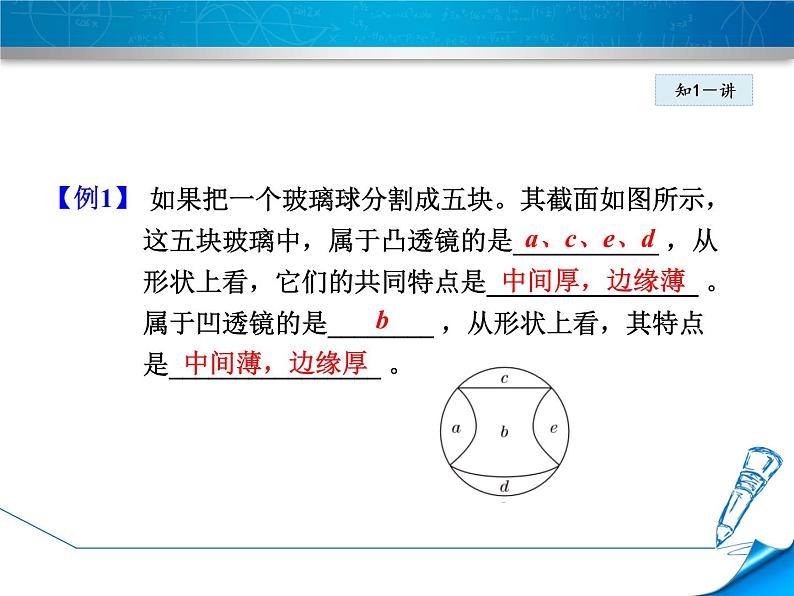

如果把一个玻璃球分割成五块。其截面如图所示，这五块玻璃中，属于凸透镜的是___________ ，从形状上看，它们的共同特点是________________ 。属于凹透镜的是________ ，从形状上看，其特点是________________ 。

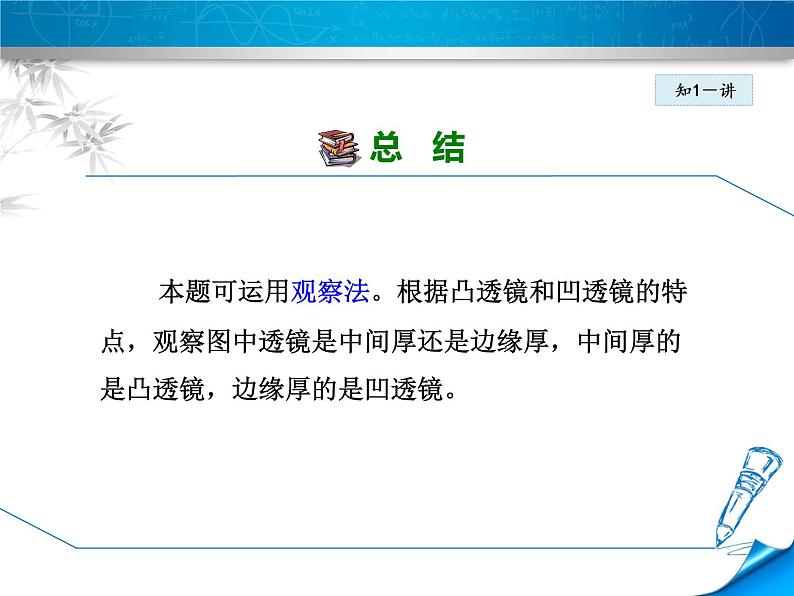

本题可运用观察法。根据凸透镜和凹透镜的特点，观察图中透镜是中间厚还是边缘厚，中间厚的是凸透镜，边缘厚的是凹透镜。

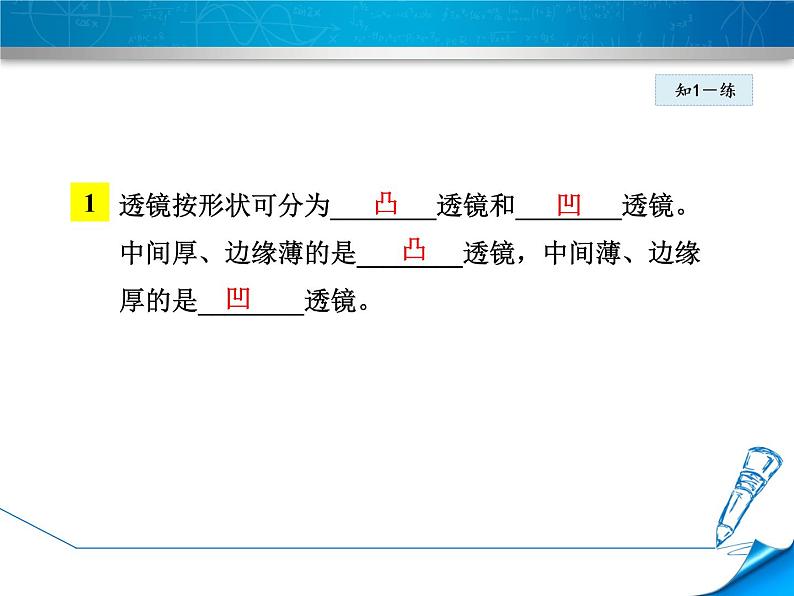

透镜按形状可分为________透镜和________透镜。中间厚、边缘薄的是________透镜，中间薄、边缘厚的是________透镜。
当平行光束透过透镜时，折射光线会是怎样的呢？
凸透镜对平行光线起会聚作用，也叫会聚透镜。
2.凹透镜对光线的作用
平行于主光轴的光线经凹透镜后变得发散，因此凹透镜也叫发散透镜。
在图所示的方框中各有一个透镜，图中画出了光线通过透镜前后的传播方向，请在方框中填入适当的透镜。
在图A中，平行光线经过透镜后，变得发散，所以方 框中应是凹透镜。图B中，平行光线经过透镜后交于一点，即变得会 聚，所以方框中应是凸透镜。图C中，会聚光线经过透镜后成了平行光线，即变得 发散了，所以方框中应是凹透镜。图D中，发散光线经过透镜后变为会聚光线，方框中 应是凸透镜。
方法提示：判断透镜对光的作用可以用延长入射光线的方法分析。如图甲所示，比较折射光线与入射光线的延长线，发现折射光线更靠近主光轴，说明此折射光线相对于入射光线是会聚了，该方框中的透镜为凸透镜。如图乙所示，折射光线与主光轴的交点相对于入射光线的延长线与主光轴的交点离透镜的光心更远了，此折射光线相对于入射光线是发散了，该方框中的透镜为凹透镜。
【中考·常州】香水的主要成分是易燃酒精，如图 所示为四瓶香水，透明玻璃瓶盖形状各异，最容易 在太阳下引发火灾的是（ ）
关于凹透镜，下列说法正确的是（ ） 光线通过凹透镜后一定是会聚的 B. 光线通过凹透镜后一定是发散的 C. 凹透镜可以使会聚光束延迟会聚 D. 凹透镜可以使平行光束会聚
凸透镜能使跟主光轴平行的光会聚在主光 轴上的一点，这个点叫做凸透镜的焦点。焦点到凸透镜光心的距离叫做焦距。
凸透镜有两个焦点。如图：
2. 平行于主光轴的光线通过凹透镜后发散，折射光线的 反向延长线相交于主光轴上一点，它不是实际光线的 会聚点，叫虚焦点(F)。凹透镜有2个虚焦点。
【中考·滨州】请画出图 中入射光线对应的折射光线。
过焦点的光线经凸透镜折射后平行于主光轴，过凸透镜光心的光线传播方向不变，据此可作图。如图所示。
方法规律：准确掌握凸透镜的三条特殊光线和凹透镜的 三条特殊光线是解决此类题的基础。(1)凸透镜的三条特殊光线：平行于主光轴的入射光线经 凸透镜折射后，折射光线通过对侧焦点；从焦点发出 或经过焦点的入射光线经凸透镜折射后，折射光线平 行于主光轴；通过光心的光线经凸透镜折射后传播方 向不变(如图所示)，可简记为“一边平行另边焦，过心 方向变不了”。
(2)凹透镜的三条特殊光线：平行于主光轴的入射光 线经凹透镜折射后，折射光线的反向延长线过入 射侧的焦点；延长线过对侧焦点的入射光线经凹 透镜折射后，折射光线平行于主光轴；经过光心 的光线经凹透镜折射后传播方向不变(如图所示)， 可简记为“一边平行同边焦，过心方向变不了”。
【模拟·高台】如图所示是透镜对光的作用，其中 正确的是（ ）
【中考·黔西南州】如图所示，把一凸透镜放 在平面镜前，当用眼睛观察镜子时，光束似乎是 从M处发散开来的，则光束会聚处和M点的距离是 ________m，该凸透镜的焦距是________m。
一、透镜：凸透镜和凹透镜二、概念： 1.主光轴 2.光心(O) 3.焦点(F) 4.焦距( f )三、透镜对光线的作用 1.凸透镜对光线起会聚作用 2.凹透镜对光线起发散作用四、三条特殊光线：
1. 凸透镜：(1)外形特征：中间厚、边缘薄。(2)对光的作用：会聚。2. 凹透镜：(1)外形特征：中间薄、边缘厚。(2)对光的作用：发散。3. 焦点：平行于凸透镜主光轴的光线经凸透镜折射后， 会聚于一点，这一点叫凸透镜的焦点(F)。平行于凹 透镜主光轴的光线经凹透镜折射后，发散光线的反 向延长线交于一点，这一点叫凹透镜的焦点(F)。4. 焦距：透镜焦点到光心的距离叫焦距(f)。
如图，甲、乙两个凸透镜的焦距分别是3 cm和5 cm。画出平行光经过它 们之后的光线。哪个凸透镜使光偏折得更显著些？
要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的什么位置？试试看。在解决这个问题的时候，你利用了前面学过的什么知识？
解：把小灯泡放在凸透镜的焦点上，小灯泡发出的光通过凸透镜后就可以变成平行光。这里利用的是光路的可逆性。
【中考·枣庄】根据光的传播光路, 在图中虚线框内， 填上适当的光学透镜。
如图所示，O点为凸透镜的________，F点为凸透镜的________，OF为凸透镜的________。
【德阳】作出图中所缺的光线。
