初中物理人教版九年级全册第2节 串、并联电路电压的规律学案

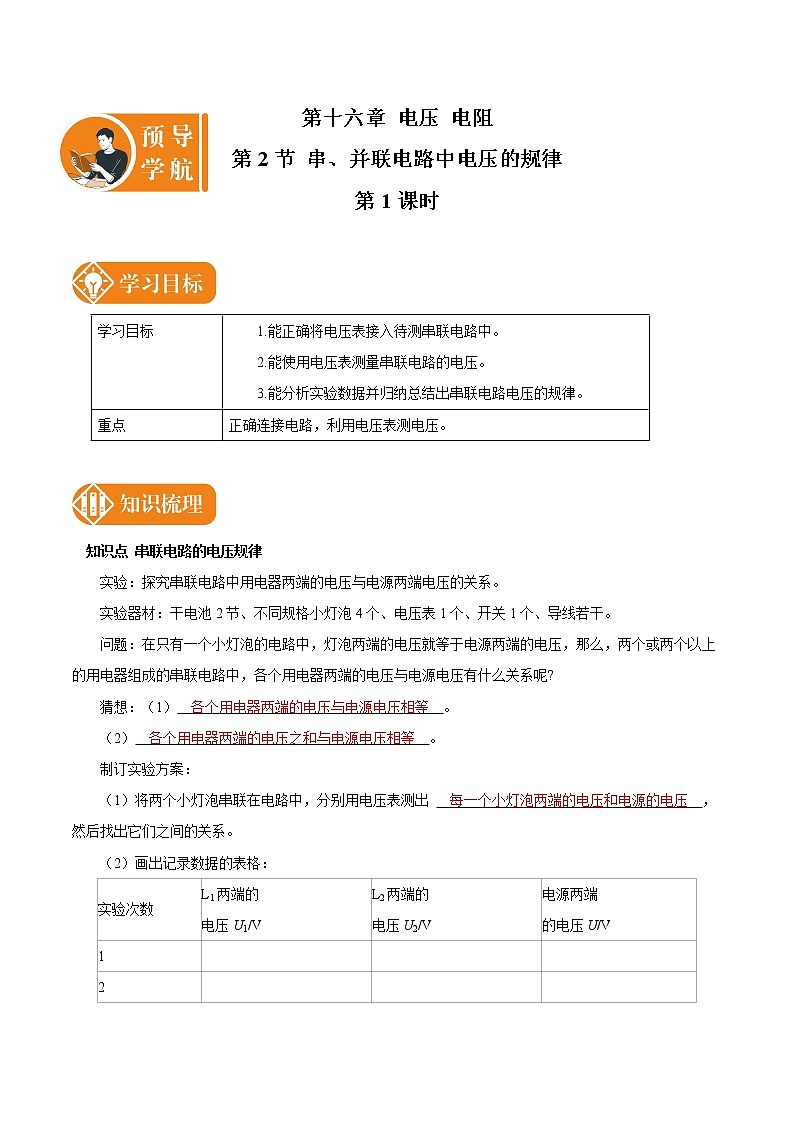

第十六章 电压 电阻

第2节 串、并联电路中电压的规律

第1课时

　知识点 串联电路的电压规律

实验：探究串联电路中用电器两端的电压与电源两端电压的关系。

实验器材：干电池2节、不同规格小灯泡4个、电压表1个、开关1个、导线若干。

问题：在只有一个小灯泡的电路中，灯泡两端的电压就等于电源两端的电压，那么，两个或两个以上的用电器组成的串联电路中，各个用电器两端的电压与电源电压有什么关系呢?

猜想：（1）　各个用电器两端的电压与电源电压相等　。

（2）　各个用电器两端的电压之和与电源电压相等　。

制订实验方案：

（1）将两个小灯泡串联在电路中，分别用电压表测出 　每一个小灯泡两端的电压和电源的电压　，然后找出它们之间的关系。

（2）画出记录数据的表格：

实验步骤：

（1）画出实验电路图：

（2）按照电路图连接实验器材。

（3）将电压表　并　联在A、B两点之间，测　L1　两端的电压;将电压表　并　联在B、C两点之间，测　L2　两端的电压;将电压表　并　联在A、C两点之间测　电源　电压。将数据记录在表格中。

（4）换用不同规格的灯泡重复以上实验步骤2次。

（5）处理数据，得出结论：　串联电路中各用电器两端的电压之和与电源电压相等　。

1.测出三节干电池的电压是1.5 V、1.4 V、1.3 V，则这三节干电池串联后，电池组的电压是（    ）

A. 1.5 V        B. 1.4 V       C. 4.2 V        D. 4.5 V

【解析】已知三节干电池的电压分别为1.5 V、1.4 V、1.3 V，则这三节干电池串联后，电池组的电压：U=1.5 V+1.4 V+1.3 V=4.2 V。故选C。

【答案】C

2. 装饰用的小彩灯每个两端电压不允许超过10 V，问至少要串联多少只灯，才能用家庭电路做供电电源（　　）

A．20只        B．21只       C．22只       D．23只

【解析】家庭电路中的电压是220 V，小灯泡两端最大电压为10 V，由串联电路的电压特点知，每个灯上的电压之和等于总电压，故需要串联灯泡的个数为220 V/10 V=22个。故选C。

【答案】C

3.如图所示，将电压表先后并联在AB处、BC处、AC出，当开关S闭合后，电压表读数最大时，是接在（　　）

A. BC处            B. AB处          C. AC处            D. 三处一样

【解析】根据电路图可知，两灯泡并联；由于串联电路两端电压等于各部分电压之和，所以UAC=UAB+UBC，因此AC间的电压最大。故选C。

【答案】C

4.如图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，两节干电池正确的是（    ）

A.         B.

C.          D.

【解析】A是将两节干电池的正负极相连，并干电池正极对准灯泡的焊接点， A正确；B将两节干电池的负极相连，B错误；C将两节干电池的正极相连，C错误；D中两节干电池的正负极相连，但干电池正极没有与灯泡的焊接点相连，D错误．故选A。

【答案】A

5.如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是 （    ）

A.4.5 V                   B.5.5 V                 C.3 V                    D.2 V

【解析】由图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，串联电路中总电压等于各灯泡两端电压之和，则U1+U2=7.5 V；U2+U3=9 V；U=U1+U2+U3=12 V，可解得U2=4.5 V，故选A。

【答案】A
