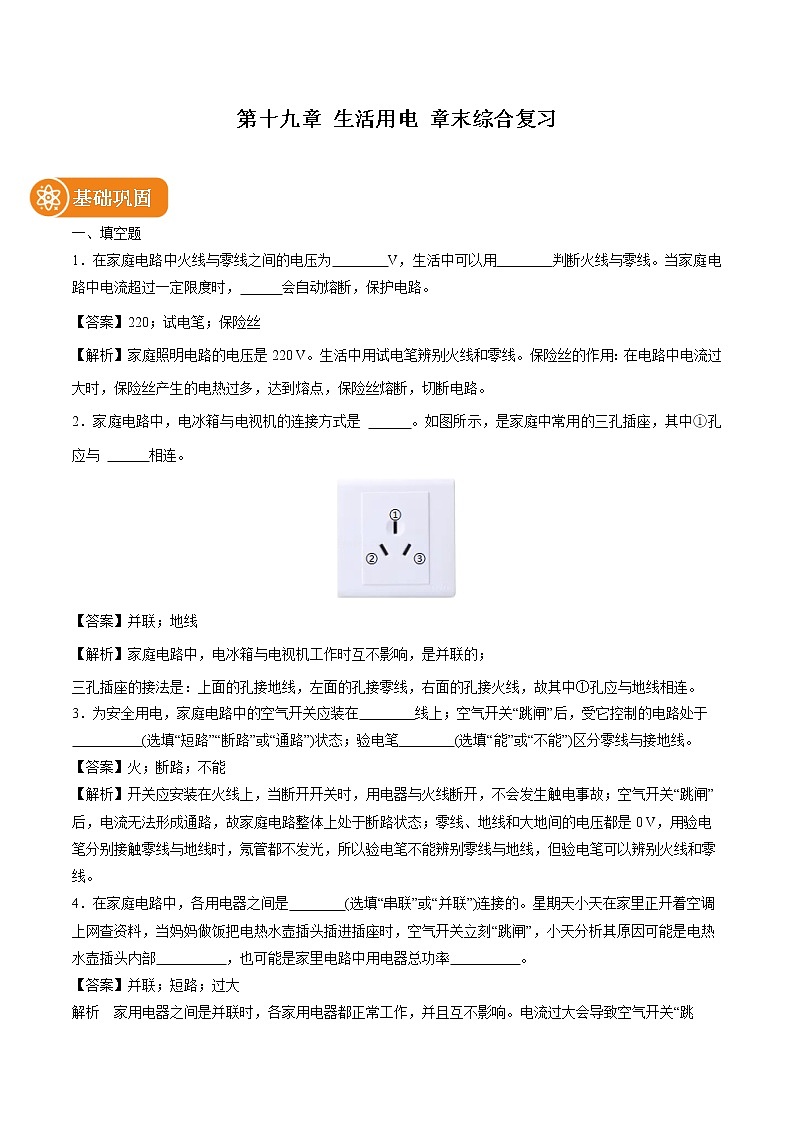

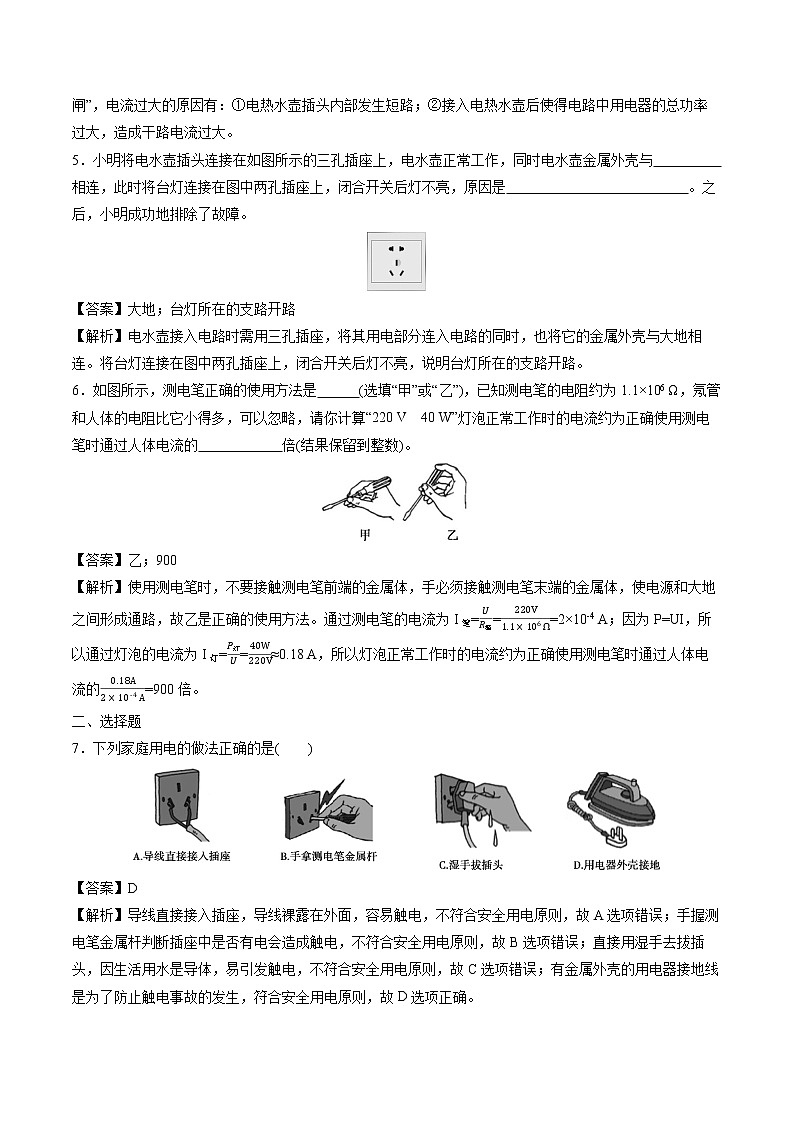

第十九章 生活用电 章末综合复习 基础巩固一、填空题1．在家庭电路中火线与零线之间的电压为　　　　V，生活中可以用　　　　判断火线与零线。当家庭电路中电流超过一定限度时，　　　会自动熔断，保护电路。【答案】220；试电笔；保险丝【解析】家庭照明电路的电压是220 V。生活中用试电笔辨别火线和零线。保险丝的作用：在电路中电流过大时，保险丝产生的电热过多，达到熔点，保险丝熔断，切断电路。2．家庭电路中，电冰箱与电视机的连接方式是 　  　。如图所示，是家庭中常用的三孔插座，其中①孔应与 　  　相连。【答案】并联；地线【解析】家庭电路中，电冰箱与电视机工作时互不影响，是并联的；三孔插座的接法是：上面的孔接地线，左面的孔接零线，右面的孔接火线，故其中①孔应与地线相连。3．为安全用电，家庭电路中的空气开关应装在　　　　线上；空气开关“跳闸”后，受它控制的电路处于　　　　　(选填“短路”“断路”或“通路”)状态；验电笔　　　　(选填“能”或“不能”)区分零线与接地线。【答案】火；断路；不能【解析】开关应安装在火线上，当断开开关时，用电器与火线断开，不会发生触电事故；空气开关“跳闸”后，电流无法形成通路，故家庭电路整体上处于断路状态；零线、地线和大地间的电压都是0 V，用验电笔分别接触零线与地线时，氖管都不发光，所以验电笔不能辨别零线与地线，但验电笔可以辨别火线和零线。4．在家庭电路中，各用电器之间是　　　　(选填“串联”或“并联”)连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部　　　　　，也可能是家里电路中用电器总功率　　　　　。【答案】并联；短路；过大解析　家用电器之间是并联时，各家用电器都正常工作，并且互不影响。电流过大会导致空气开关“跳闸”，电流过大的原因有：①电热水壶插头内部发生短路；②接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。5．小明将电水壶插头连接在如图所示的三孔插座上，电水壶正常工作，同时电水壶金属外壳与　　　　　　相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是　　　　              　　。之后，小明成功地排除了故障。 【答案】大地；台灯所在的支路开路【解析】电水壶接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外壳与大地相连。将台灯连接在图中两孔插座上，闭合开关后灯不亮，说明台灯所在的支路开路。6．如图所示，测电笔正确的使用方法是　　　(选填“甲”或“乙”)，已知测电笔的电阻约为1.1×106 Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220 V　40 W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的　　　　　　倍(结果保留到整数)。 【答案】乙；900【解析】使用测电笔时，不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，使电源和大地之间形成通路，故乙是正确的使用方法。通过测电笔的电流为I笔===2×10-4 A；因为P=UI，所以通过灯泡的电流为I灯==≈0.18 A，所以灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的=900倍。二、选择题7．下列家庭用电的做法正确的是(　　)  【答案】D　【解析】导线直接接入插座，导线裸露在外面，容易触电，不符合安全用电原则，故A选项错误；手握测电笔金属杆判断插座中是否有电会造成触电，不符合安全用电原则，故B选项错误；直接用湿手去拔插头，因生活用水是导体，易引发触电，不符合安全用电原则，故C选项错误；有金属外壳的用电器接地线是为了防止触电事故的发生，符合安全用电原则，故D选项正确。8．掌握安全用电常识，具有安全用电意识是我们必备的素质。下列做法符合安全用电要求的是（　　）A．电器着火时不能用水灭火  B．在电线上晾晒衣物 C．照明电路的安装方式   D．大功率家用电器同时使用【答案】A【解答】A、电器起火，要先断电，千万不能用水灭火，以防发生触电，故A符合安全用电原则；B、湿衣服属于导体，在电线上晾衣服，非常容易发生触电事故，故B不符合安全用电原则；C、在家庭电路中白炽灯螺丝套接在零线上，开关应控制火线，即控制灯泡的开关装在火线上，故C不符合安全用电原则；D、很多大功率家用电器同时使用，总功率过大，容易导致家庭电路中电流过大，可能造成火灾等事故，故D不符合安全用电原则。9．以下说法符合安全用电原则的是(　　)A．一个接线板上同时使用多个大功率用电器B．充电结束拔下手机后，充电器一直插在墙上的插座上C．用电器的金属外壳使试电笔氖管发光，则不要去触碰D．当电器刚刚起火时，迅速用水浇灭小火苗【答案】C　【解析】同一接线板上使用的电器总功率过大，会使电路中电流过大，造成保险丝熔断，故A错误；充电器长时间插在插座上会发热，容易引起线路安全事故，故B错误；用电器的金属外壳使试电笔氖管发光，说明金属外壳带电，则不要去触碰，以防触电，故C正确；为防止触电，应先切断电源，再灭火，故D错误。10．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法符合安全用电原则的是(　　)A．保险丝应当选用电阻小，熔点低的材料制成B．当接入电路的用电器增多时，保险丝的发热功率增大C．甲处应装用电器，乙处应装开关D．电路中的总开关应该安装在保险丝的右侧【答案】B　【解析】保险丝是用电阻大、熔点低的材料制成的，当电路中电流超过保险丝的熔断电流时，保险丝就会熔断，对电路起保护作用，故A说法错误；当接入电路的用电器增多时，用电器总功率增大，干路电流增大，由P=I2R丝可知，保险丝的发热功率增大，故B说法正确；按照安全用电的要求，开关应接在火线和用电器之间，所以甲处应安装开关，乙处安装用电器，故C说法错误；家庭电路的总开关应该安装在保险丝前面，这样在更换保险丝时，先将总开关断开，可确保电路中没有电流，则总开关应安装在图中保险丝的左侧，故D说法错误。11．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙。则　(　　)A．甲、乙都会触电 B．甲、丙都会触电 C．乙、丁都会触电 D．丙、丁都会触电【答案】D　【解析】触电的实质是有一定大小的电流通过人体。甲站在干燥的木桌上一只手接触到火线，没有电流通过人体，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁流向大地，会造成丙、丁两人同时触电。综上所述，A、B、C错误，D正确。12．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是(　　)(1)电路中增加大功率的用电器；  (2)插座中的两个线头相碰；(3)开关中的两个线头相碰；   (4)户外输电线绝缘皮破损。A．(1)和(2)  B．(2)和(3)  C．(1)和(3)  D．(2)和(4)【答案】A　【解析】(1)电路中增加了大功率用电器，可能会导致用电器的总功率过大，使电流过大，引起家庭电路中空气开关跳闸；(2)插座中的两个线头相碰，会造成电路短路，从而造成电流过大，引起家庭电路中空气开关跳闸；(3)开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；(4)户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，故不会引起家庭电路中空气开关跳闸。可见，可能引起家庭电路中空气开关跳闸的是(1)(2)，故选A。13．如图是小轩家的部分电路。下列说法正确的是(　　)A．若熔断器熔丝熔断了，可以用铜丝代替B．若导线cd间断路，仍然可以安全使用三孔插座C．若闭合开关S，灯泡L不发光，用测电笔检测e点，氖管不发光，则说明灯丝一定断了D．若导线ab间断路，灯泡L仍能正常工作【答案】D　【解析】熔断器的工作原理是当电路中的电流较大时，利用电流的热效应使内部熔丝的温度升高而自动熔断，从而切断电路，所以应当选择熔点低且电阻率大的铅锑合金制成。根据焦耳定律Q=I2Rt可知，其他条件相同时，铜丝的电阻小，产生的热量少，且铜的熔点比铅锑合金高，所以不易熔断，不能起到保护电路的作用，所以A项错。插座上导线cd连接的是用电器的金属外壳和地线，当用电器漏电时能及时把电流导入大地，防止人触电，所以c、d间断路应及时修复完好，不能继续使用，B项错。开关闭合，如果火线断路，用测电笔测量e点时，氖管不会发光，故也可能是电路中火线开路，C项错。若导线ab间断路，灯泡两端仍连接火线与零线，仍是一个闭合回路，所以仍能正常发光，D项正确。14．如图是正常家庭电路的一部分。下列说法正确的是（    ）A．导线B与大地之间的电压为220 VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电【答案】C　【解析】由图知，开关接在导线A上，所以A是火线，B是零线，火线和零线间的电压为220 V，零线和大地之间的电压为0，故导线B与大地之间的电压为0，故A错误；插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右孔氖管发光，故B错误；三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止有金属外壳的用电器漏电发生触电事故，故C正确；由图可知，开关S断开时，虽然灯泡不发光，但火线没有被切断，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。15．如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。小明学电工的检修方法，在保险丝处接入一个“220 V 40 W”的灯泡。当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（    ）A．L1灯头断路  B．L1灯头短路  C．L2灯头短路  D．L2灯头断路【答案】C　【解析】闭合S、S1时，L0和L1都呈暗红色，表明两灯都不能正常发光，则L1灯头正常；闭合S、S2时，L0正常发光，L2不发光，表明L0两端电压为220 V，L2被短路。16．如图是家庭电路简图，两个灯泡均标有“220 V　100 W”，下面说法中不符合安全用电原则的是(　　)A．图中甲的位置应安装电能表B．电灯与插座之间是并联的C．电灯与开关应串联，且开关控制连接火线的一端D．保险丝熔断后在短时间内可以用铜丝代替【答案】D　【解析】A、B、C三项符合安全用电原则。D项中不能用铜丝代替保险丝，保险丝是用熔点较低的铅锑合金制成，而铜的熔点高，当电流过大时，不容易熔断，所以不符合安全用电原则。17．图中的家庭电路元件，连接顺序正确的是 (　　) 【答案】B　【解析】电能表是用来测量家庭内部用电器消耗电能多少的装置，进户线应当首先接电能表，C、D错误；保险盒应连接在总开关之后，这样就可以断开总开关后更换保险丝，对人体来说是安全的，B正确，A错误。18．如图所示是某家庭电路的一部分，下列说法正确的是（    ）A．电冰箱插入三孔插座后，灯泡和电冰箱是串联的B．断开开关S时，站在地上的人接触A点或B点都不可能触电C．若在图中甲乙两处分别装电灯或开关，则开关装在甲处或乙处均可D．若闭合开关S时，电灯不亮，保险丝未烧断，则可能是电灯断路【答案】D　【解析】由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故A错误；断开开关S时，站在地上的人接触A点是会触电的，故B错误；在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故C错误；电路如果断路，电路中没有电流，电灯不亮，不会熔断保险丝，故D正确。19．有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。下图既能满足控制要求，又符合安全用电原则的是(　　)  【答案】D　【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插孔，灯泡和插孔之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插孔之间是并联的，开关接在灯泡、插孔和火线之间控制火线使用更安全，且插孔连接时遵循左零右火的原则，故只有D选项正确。20．在使用如图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压；即使指示灯损坏，开关闭合时插孔也能提供工作电压。选项中插线板电路连接符合上述现象及安全用电要求的是（    ）  【答案】A　【解析】开关闭合时，指示灯才能发光，说明开关与指示灯串联；指示灯损坏，插孔也能提供电压，说明插孔与指示灯并联，因此电路结构为开关接在干路上，与火线相连，指示灯与插孔并联，故选择A。三、作图题21．如图是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且符合安全用电的要求(其中开关只控制灯泡)。【答案】如图所示【解析】首先辨别上面三根线为火线、零线、地线。(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全。(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。22．如图所示的家庭电路，将开关、两盏灯和插座连入电路中，要求开关同时控制两盏电灯，插座单独使用。   【答案】【解析】三孔插座的左端接零线，右端接火线，中间接地线；开关接在火线与电灯之间，两盏电灯并联连接。23．投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在图乙中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮。    【答案】如图所示【解析】由题知，先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动，灯泡和风扇并联；若只闭合开关S1，灯泡不亮，由此可知S1在灯泡所在支路上，S2在干路上。 能力提升24．如图是常用的一个插线板。小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是　　　　(选填“串联”或“并联”)的。使用三脚插头和三孔插座，目的是将用电器的金属外壳与　　相连，防止触电。 【答案】串联；大地【解析】指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压，说明开关与指示灯是串联的。使用三脚插头和三孔插座，多出的那个脚和孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，防止人触电。25．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器　　 (选填“会”或“不会”)切断电路。若人体电阻为10 kΩ，触电时通过人体的电流为　  μA。  【答案】会；2.2×104【解析】当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。家庭电路的电压U=220 V，人体电阻R=10 kΩ=104 Ω，因此通过人体的电流：I===0.022 A=2.2×104 μA。26．下列认知或做法，符合安全用电原则的是（　　）A．低于220V的电压都是安全的  B．电路起火时先灭火后断电 C．将家用电器的金属外壳接地   D．将开关接在零线与电灯之间【答案】C【解析】A、经验表明，只有不高于36V的电压，对人体才是安全的，故A不符合安全用电原则；B、电路起火时，要先切断电源，否则容易发生触电事故，故B不符合安全用电原则；C、将家用电器的金属外壳接地，当用电器漏电时，地线把人体短路，避免触电事故的发生，故C符合安全用电原则；D、为了安全，将开关接在火线与电灯之间，故D不符合安全用电原则。27．安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”“错”抢答比赛中，以下选项应回答“对”的是(　　)A．有时可在电线上晾晒衣服   B．熔丝烧断后，可用铜丝代替接上C．控制电灯的开关应接在零线上  D．发现有人触电，应立即断开电源开关，切断电路【答案】D　【解析】电线中有电流通过，人接触电线容易触电，更不能在电线上晾晒衣服，故A错误；铜丝的熔点高，当电流过大时，不能熔断，因此不能做保险丝，故B错误；为了安全，电灯开关必须接在火线上，故C错误；发现有人触电后，应立即断开电源开关，切断电路，然后再施救，故D正确。28．(多选)如图是家庭电路的一部分，下列说法中正确的是(　　)A．家庭电路中的空气开关跳闸，可能是因为家中用电器总功率过大或短路B．电冰箱的三脚插头接入三孔插座后其外壳接地C．为了用电安全，应在甲处安装电灯，乙处安装开关D．正确使用试电笔接触A点，试电笔的氖管不会发光【答案】AB　【解析】家庭电路中的空气开关跳闸，原因有两个，短路或总功率过大，故A选项正确；电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳带电而使得人发生触电事故，故B选项正确；在家庭电路中，为了安全，应把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故C选项错误；A点在火线上，所以用试电笔正确接触A点，试电笔的氖管会发光，故D选项错误。29．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（    ）A．一定是零线上的熔丝熔断了B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光【答案】B　【解析】在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A合理；断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不合理；只断开S1，开关S1的上接线柱与火线相连，测电笔的氖管发光，开关S1的下接线柱通过电热器与火线相连，测电笔的氖管发光，故C合理；只断开S2，开关S1的上接线柱与火线相连，测电笔的氖管发光，开关S1的下接线柱通过灯丝与火线相连，测电笔的氖管发光，故D合理。30．家用电器有的火线上还要接保险丝，请你试着将如图所示电水壶的三条接线按照安全用电的原则对应连接到插头的三根线上。【答案】如图所示【解析】根据安全用电原则可知，带保险丝的一端应与火线连接，中间一条导线应与零线连接，接电水壶外壳的一条导线应与地线连接，如图所示。31．根据要求，用笔画线代替导线将图中的电路元件连入电路：(1)S1控制灯泡；(2)S2控制两孔、三孔插座上的用电器；(3)将电冰箱与三孔插座连接起来。【答案】如图所示【解析】在连接家庭电路时要注意，从安全用电的角度分析，开关S1应该接到火线和用电器之间，灯座的螺旋套直接接到零线上；各用电器要并联，双孔插座左零右火，三孔插座左零右火上接地，且开关S2应接到火线上；用三孔插头的电冰箱外壳要接地，用电部分应分別与火线和零线相连接。
