2021年广西玉林市中考物理真题及答案
展开
这是一份2021年广西玉林市中考物理真题及答案，共25页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

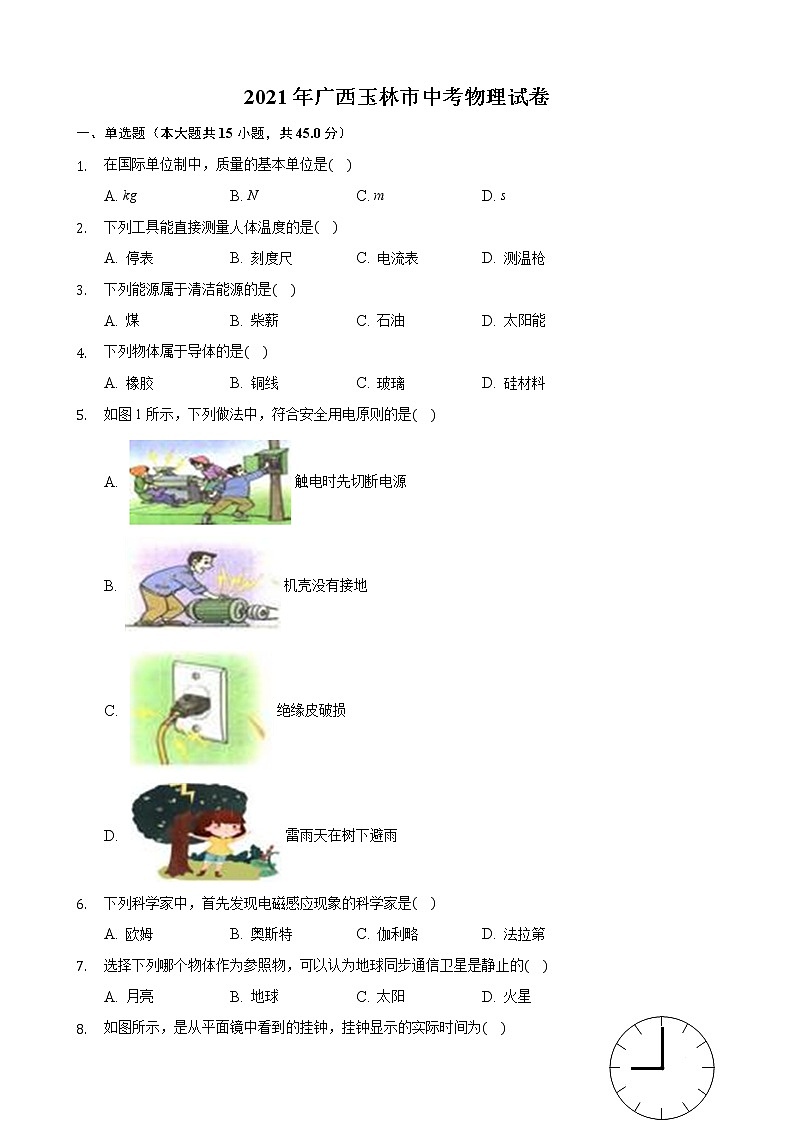

2021年广西玉林市中考物理试卷
一、单选题（本大题共15小题，共45.0分）
1. 在国际单位制中，质量的基本单位是( )
A. kg B. N C. m D. s
2. 下列工具能直接测量人体温度的是( )
A. 停表 B. 刻度尺 C. 电流表 D. 测温枪
3. 下列能源属于清洁能源的是( )
A. 煤 B. 柴薪 C. 石油 D. 太阳能
4. 下列物体属于导体的是( )
A. 橡胶 B. 铜线 C. 玻璃 D. 硅材料
5. 如图1所示，下列做法中，符合安全用电原则的是( )
A. 触电时先切断电源
B. 机壳没有接地
C. 绝缘皮破损
D. 雷雨天在树下避雨
6. 下列科学家中，首先发现电磁感应现象的科学家是( )
A. 欧姆 B. 奥斯特 C. 伽利略 D. 法拉第
7. 选择下列哪个物体作为参照物，可以认为地球同步通信卫星是静止的( )
A. 月亮 B. 地球 C. 太阳 D. 火星
8. 如图所示，是从平面镜中看到的挂钟，挂钟显示的实际时间为( )

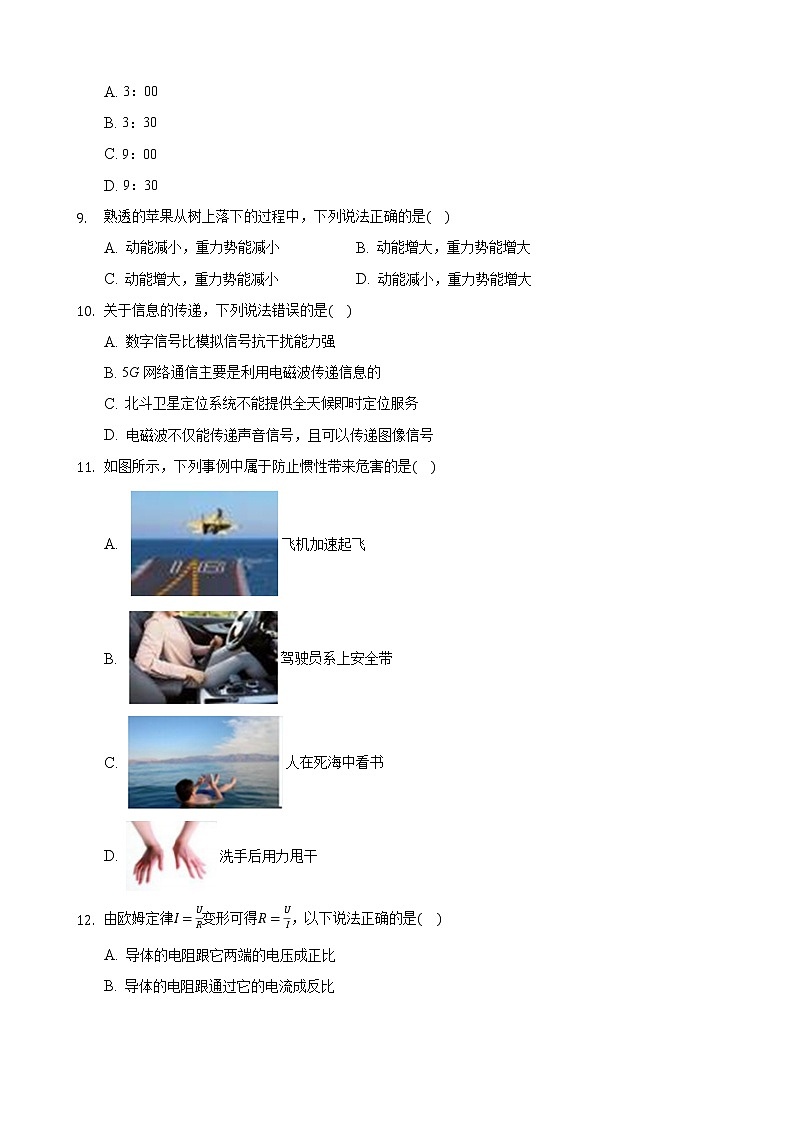

A. 3：00
B. 3：30
C. 9：00
D. 9：30
9. 熟透的苹果从树上落下的过程中，下列说法正确的是( )
A. 动能减小，重力势能减小 B. 动能增大，重力势能增大
C. 动能增大，重力势能减小 D. 动能减小，重力势能增大
10. 关于信息的传递，下列说法错误的是( )
A. 数字信号比模拟信号抗干扰能力强
B. 5G网络通信主要是利用电磁波传递信息的
C. 北斗卫星定位系统不能提供全天候即时定位服务
D. 电磁波不仅能传递声音信号，且可以传递图像信号
11. 如图所示，下列事例中属于防止惯性带来危害的是( )
A. 飞机加速起飞
B. 驾驶员系上安全带
C. 人在死海中看书
D. 洗手后用力甩干
12. 由欧姆定律I=UR变形可得R=UI，以下说法正确的是( )
A. 导体的电阻跟它两端的电压成正比
B. 导体的电阻跟通过它的电流成反比
C. 导体的电阻跟它两端的电压和通过它的电流无关
D. 导体的电阻由它两端的电压和通过它的电流的比值决定

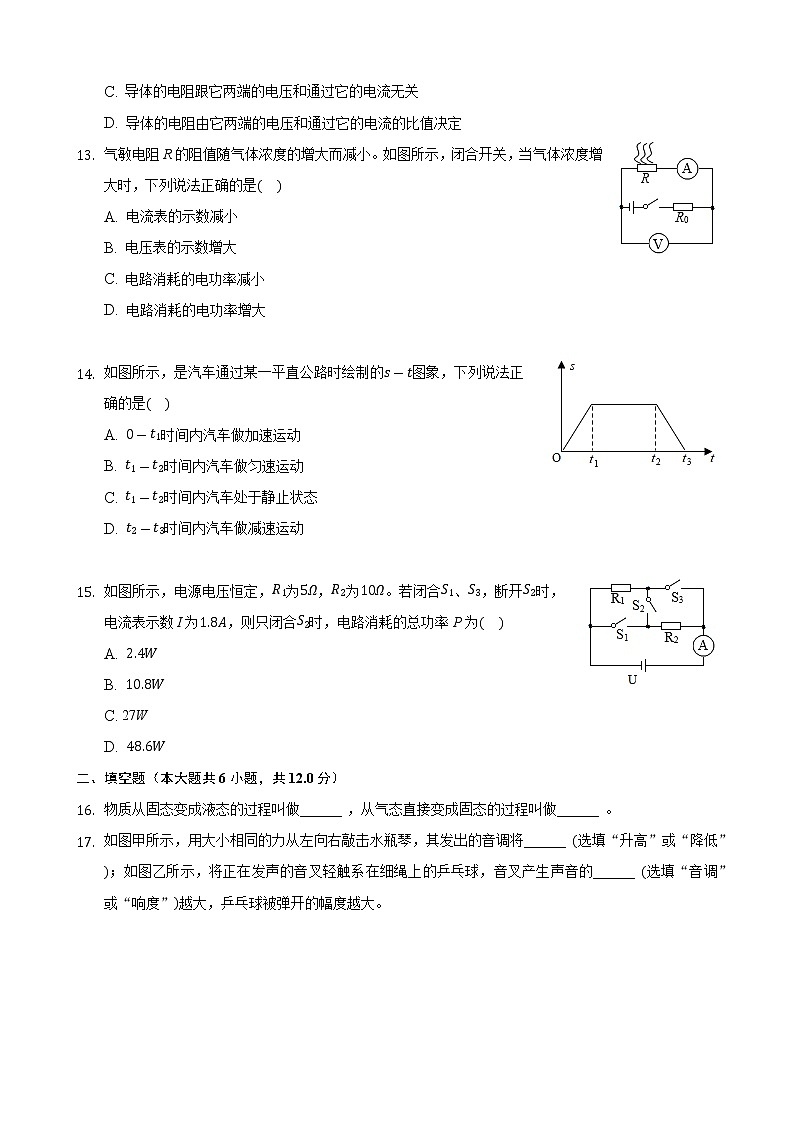

13. 气敏电阻R的阻值随气体浓度的增大而减小。如图所示，闭合开关，当气体浓度增大时，下列说法正确的是( )
A. 电流表的示数减小
B. 电压表的示数增大
C. 电路消耗的电功率减小
D. 电路消耗的电功率增大
14. 如图所示，是汽车通过某一平直公路时绘制的s-t图象，下列说法正确的是( )
A. 0-t1时间内汽车做加速运动
B. t1-t2时间内汽车做匀速运动
C. t1-t2时间内汽车处于静止状态
D. t2-t3时间内汽车做减速运动
15. 如图所示，电源电压恒定，R1为5Ω，R2为10Ω。若闭合S1、S3，断开S2时，电流表示数I为1.8A，则只闭合S2时，电路消耗的总功率P为( )
A. 2.4W
B. 10.8W
C. 27W
D. 48.6W
二、填空题（本大题共6小题，共12.0分）
16. 物质从固态变成液态的过程叫做______ ，从气态直接变成固态的过程叫做______ 。
17. 如图甲所示，用大小相同的力从左向右敲击水瓶琴，其发出的音调将______ (选填“升高”或“降低”)；如图乙所示，将正在发声的音叉轻触系在细绳上的乒乓球，音叉产生声音的______ (选填“音调”或“响度”)越大，乒乓球被弹开的幅度越大。
18. 如图甲所示，两个铅柱没有被重物拉开，说明铅柱的分子之间存在______ ；如图乙所示，在一个配有活塞的厚玻璃筒里放一团硝化棉，把活塞迅速压下去，发现棉花燃烧起来，其说明______ 可以改变物体的内能。
19. 若质量为2kg的某种物质温度从20℃升高到40℃时，吸收的热量是1.84×104J，则该物质的比热容为______ J/(kg⋅℃)；比热容是物质自身的性质，与质量、吸收或放出的热量均______ (选填“有关”或“无关”)。
20. 如图所示，在F=200N的拉力作用下，物体A以2m/s的速度沿水平面做匀速直线运动，若滑轮组所做有用功的功率为960W，则地面对物体的摩擦力为______ N，滑轮组的机械效率为______ 。(忽略绳子和滑轮的重力)
21. 把一段匀质导线对折后其阻值比原来的______ (选填“大”或“小”)；一个定值电阻两端的电压由2V增大到4V时，通过该电阻的电流增加了1A，通电时间由1s增加到2s，则该电阻产生的电热增加了______ J。
三、作图题（本大题共2小题，共4.0分）
22. 如图所示，一个质量分布均匀的小球静止在光滑的水平地面上，左边与竖直光滑墙壁接触，请在图中画出小球受力示意图。
23. 如图所示，请在图中画出近视眼能看清近处物体发出的两束入射光线经晶状体折射后对应的光线。
四、实验探究题（本大题共3小题，共15.0分）
24. 如图所示，为了探究光折射时的特点，某实验小组将一束光斜射到一块平行板玻璃砖的上表面，并让其出射光线从玻璃砖下表面射出，他们得到以下结论：
(1)当入射角θ减小时，折射角也______ ；
(2)在光的折射现象中，光路是______ 的；
(3)这一束光进入玻璃砖前的光线与离开玻璃砖后的光线的关系是______ 的；
(4)若透过平行板玻璃砖上表面观看置于玻璃砖下表面的一枚硬币，看到硬币的位置比实际的______ (选填“深”或“浅”)。
25. 为确定某种金属块的密度，某实验小组进行了如下探究：
(1)调节天平平衡。将天平放在水平桌面上，把游码移到标尺左端零刻度线处，发现指针指在分度盘左侧，要使天平平衡，应将平衡螺母向______ (选填“左”或“右”)调；
(2)用天平测量金属块的质量。当天平平衡时，放在右盘中的砝码和游码的位置如图甲所示，则金属块的质量m为______ g；
(3)用量筒测量金属块的体积。将水倒入量筒，液面达到的位置如图乙所示，再把金属块完全浸没在量筒的水中，水面升高，如图丙所示，则该金属块的体积V为______ cm3；
(4)根据测量结果可知该金属块的密度为______ kg/m3。
(5)若实验中不小心把量筒打碎了，某同学用烧杯代替量筒继续做实验，其探究步骤如下：
①往烧杯倒入适量的水，把一个质量为m0的金属块放入烧杯中，发现金属块沉入水中，如图丁所示，用油性笔记下此水面位置M；
②用天平测出烧杯、水和金属块的总质量m1；
③将金属块从水中取出，再往烧杯中缓慢加水，使水面上升至记号M处，如图戊所示；
④用天平测出烧杯和水的总质量m2；
⑤已知水的密度为ρ，则金属块密度的表达式为：______ (请用m0、m1、m2和ρ等符号表示)
26. 如图甲所示，在“测量一个小灯泡电功率”的实验中，小灯泡的额定电压为3V。
(1)根据图甲所示的电路图，请用笔画线代替导线，将图乙中的器材连接成完整的电路(要求滑动变阻器滑片P向右移动时阻值变大)；
(2)连接好电路，闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，那么出现该状况的可能原因是小灯泡发生______ (选填“断路”或“短路”)；
(3)排除故障后，闭合开关，继续进行探究，根据测量数据绘制出通过小灯泡的电流I随它两端电压U变化的图像，如图丙所示，分析可知：小灯泡的额定功率为______ W；若电流表的示数如图丁所示，其示数为______ A，此时小灯泡的电阻为______ Ω；
(4)若实验室电压表损坏，某同学用一个已知阻值为R0的定值电阻代替电压表，并设计了如图戊所示电路，在电源电压保持不变情况下，也正确地测出了一个额定电流为I额的小灯泡的额定功率，其实验步骤如下：
①闭合S1，断开S2，移动滑动变阻器R的滑片至最左端，记下电流表的示数为I1；
②闭合S2，断开S1，调节滑动变阻器R的滑片使小灯泡正常发光，电流表示数为I额；
③保持滑动变阻器R的滑片不动，闭合S1，断开S2，记下电流表的示数为I2；
④则小灯泡额定功率的表达式为P额= ______ (用I额、I1、I2和R0等符号表示)
五、计算题（本大题共3小题，共24.0分）
27. 如图所示，记录了两辆汽车在平直的公路上行驶时，在相同的时间内通过的路程。甲图中汽车做匀速运动，受到的阻力为1200N；乙图中汽车做加速运动。求：
(1)甲图中汽车的速度；
(2)乙图中汽车在前30s内的平均速度；
(3)甲图中汽车牵引力在40s内所做的功。
28. 如图甲所示，用弹簧测力计拉着一正方体物块处于静止状态，弹簧测力计的示数F为20N，物块的边长为0.1m。A、B两容器分别装有等高的水和酒精，容器液面高度比物块边长高，如图乙、丙所示。现将物块先后缓慢浸入A、B两容器的液体中，当物块刚好浸没时，A、B两容器中弹簧测力计示数分别为F1和F2，且F1：F2=5：6。(g取10N/kg，ρ水=1.0×103kg/m3)求：
(1)物块的质量；
(2)物块浸没在水中时所受浮力大小；
(3)酒精的密度；
(4)已知A容器底面积为B容器底面积的2.5倍。若物块浸没到水中后，水面升高了2cm，此时水对容器底部的压强为1.7×103Pa，则物块浸没到酒精中时，酒精对B容器底部的压强。
29. 如图甲所示，是某研究小组设计的一套测量物体重力的模拟装置，OAB为水平杠杆，OB长1m，O为支点，OA：AB=1：4，电源电压保持不变，电流表的量程为0～0.6A，定值电阻R0的阻值为10Ω，压力传感器R固定放置，R的阻值随其所受压力F变化的关系如图乙所示。当平板空载时，闭合开关S，电流表的示数为0.2A。(平板、压杆和杠杆的质量均忽略不计)求：
(1)电源电压；
(2)当电流表示数为0.4A时，物体的重力；
(3)在电路安全的情况下，缓慢增加平板上的物体的重力过程中，当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值；
(4)当平板上物体重为250N，此时电路不安全，若可移动A点使电路安全，则A点移动的方向和A点移动的最小距离。
答案和解析
1.【答案】A
【解析】解：在物理学中，
A、kg(千克)是质量的基本单位。故A符合题意；
B、N(牛顿)是力的基本单位。故B不符合题意；
C、m(米)是长度的基本单位。故C不符合题意；
D、s(秒)是时间的基本单位。故D不符合题意。
故选：A。
根据对常见物理量及其单位的掌握作答。
此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，比较简单，容易解答。
2.【答案】D
【解析】解：A、停表是实验室常用测量时间的仪表。故A不符合题意；
B、刻度尺是长度测量的基本工具。故B不符合题意；
C、电流表是测量通过用电器电流大小的仪表。故C不符合题意；
D、测温枪是测量体温的常用仪表。故D符合题意。
故选：D。
根据对常见测量工具或仪表用途的掌握作答。
物理实验及日常生活中有很多的测量工具，要明确每一种仪器的用途，使用方法及如何读数。
3.【答案】D
【解析】解：A.煤在燃烧时能产生二氧化硫、一氧化碳、氮氧化物等空气污染物，故A不符合题意；
B.柴薪在燃烧时能产生一氧化碳、烟尘等空气污染物，故B不符合题意；
C.石油在燃烧时能产生二氧化硫、一氧化碳、烟尘等空气污染物，故C不符合题意；
D.太阳能在使用时，不会对环境造成污染，故属于清洁能源，故D符合题意。
故选：D。
根据煤、柴薪、石油、太阳能在使用时的产物和对环境的影响进行分析判断。
本题考查能源分类，能源与环境问题，是社会的热点，也是化学考查的热点，了解能源的分类、能源使用对环境的影响、新能源开发利用等是正确解答此类题的关键。
4.【答案】B
【解析】解：常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等；题中四种物质，只有铜线是导体，橡胶和玻璃是绝缘体，硅材料是半导体。故B符合题意，ACD不合题意。
故选：B。
容易导电的物体叫导体，不容易导电的物体叫绝缘体，根据导体和绝缘体的定义可做出判断。
此题考查哪些物体为导体，属于识记的内容，比较简单。
5.【答案】A
【解析】解：A、发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，故A符合安全用电原则的；
B、有金属外壳的家用电器，使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生，故B不符合安全用电原则；
C、导线的绝缘皮破损后容易引发触电事故，要及时更换，以防触电，故C不符合安全用电原则；
D、雷天不在大树下躲避，站在大树下躲避，容易发生雷击现象，故D不符合安全用电原则。
故选：A。
(1)发现有人触电，切断电源再进行相应的救治；
(2)有金属外壳的用电器外壳相连；
(3)导线的绝缘皮破损后要及时更换，否则易引发触电事故；
(4)雷雨天不能站在大树下。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，学好电、用好电！
6.【答案】D
【解析】解：首先发现电磁感应现象的科学家是法拉第。
故选：D。
根据物理学史和常识解答，记住物理学家的主要贡献即可。
本题考查了物理学史，记清每位物理学家的贡献是解题的关键。
7.【答案】B
【解析】解：A、以月亮为参照物，地球同步通信卫星的位置不断变化，所以是运动的。故A不符合题意；
B、以地球为参照物，地球同步通信卫星的位置没有变化，所以是静止的。故B符合题意；
C、以太阳为参照物，地球同步通信卫星的位置不断变化，所以是运动的。故C不符合题意；
D、以火星为参照物，地球同步通信卫星的位置不断变化，所以是运动的。故D不符合题意。
故选：B。
研究物体的运动情况时，首先要选取一个物体作为参照物。研究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化。
一个物体的运动状态的确定，关键取决于所选取的参照物，所选取的参照物不同，得到的结论也不一定相同，这就是运动和静止的相对性。
8.【答案】A
【解析】解：根据平面镜成像特点，即物像关于平面镜对称，从平面镜中看到挂钟的指针，此时表的时间为9：00，则实际时间=12：00-9：00=3：00。
故选：A。
根据钟表在平面镜中成像判断实际时间；实际时间=12：00-钟表在平面镜中的时间。
本题考查了平面镜成像特点，辨识平面镜中钟表的示数是常考问题，应予以重视。
9.【答案】C
【解析】解：苹果从树上落下过程中，其质量不变，速度变大，故动能增大；同时其高度减小，故重力势能减小。
故选：C。
(1)动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大。
(2)重力势能大小的影响因素：质量、被举的高度；质量越大，高度越高，重力势能越大。
本题考查了动能和重力势能的大小变化，知道动能、重力势能大小的影响因素是解题的关键。
10.【答案】C
【解析】解：A、通信的信号有两种，即数字信号和数字信号，数字信号比模拟信号抗干扰能力强，故A正确；
B、5G网络通信主要是利用电磁波传递信息的，故B正确；
C、我国独立自主建立的北斗卫星定位系统，可提供全天候的及时定位服务，该系统利用电磁波传递信息，故C错误；
D、电磁波能传递声音信号，也能传递图象信号，故D正确。
故选：C。
(1)通信的信号有两种，即数字信号和数字信号，数字信号更好一些；
(2)5G网络通信主要是利用电磁波传递信息的；
(3)卫星利用电磁波传递信息；
(4)电磁波作为载波使用时，既可以传递声音信号，也可以能传递图象信号。
该题考查对电磁波的理解，以及信号的转换，属于对基础知识点的考查。
11.【答案】B
【解析】解：A、飞机加速起飞，是利用惯性，故A不合题意；
B、汽车驾驶员系上安全带，是为了防止当汽车刹车时，人由于惯性向前运动撞到挡风玻璃而造成伤害，故B符合题意；
C、人在死海中看书，人漂浮，利用的是物体的浮沉条件，与惯性无关，故C不合题意；
D、洗手后用力甩干，是利用了惯性，使水脱离人手，故D不合题意。
故选：B。
一切物体都具有惯性，惯性是物体保持原来运动状态不变的性质，人们在实际生活中利用惯性为我们服务，也能更好的防止它带来的危害。
本题考查了惯性在实际生活中的应用、防止由于惯性带来的危害，让学生们知道惯性与生产、生活密切相关。
12.【答案】C
【解析】解：电阻是导体本身的一种性质，电阻的大小与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，R=UI是计算导体电阻大小的一种方法，故C正确。
故选：C。
导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导体本身的一种性质，与流过的电流和两端的电压无关。
本题考查了学生对电阻计算式R=UI的理解与掌握，我们根据比值定义法定义了电阻，但是电阻是由导体本身的性质决定的，与通过它的电流及两端的电压是无关的，在学习中要注意体会和理解。
13.【答案】D
【解析】解：
由电路图可知，电阻R0与气敏电阻R串联，电压表测量R两端的电压，电流表测电路中的电流；
由题知，当气体的浓度增大时，气敏电阻R的阻值减小，则串联电路的总电阻减小，电源电压不变，由欧姆定律可知，电路中电流增大，即电流表示数变大；
因电阻R0的阻值不变，电路中电流变大，由U=IR可知，电阻R0两端电压变大，根据串联电路的电压关系可知，R两端的电压变小，即电压表示数变小；
电源电压不变，电路中电流变大，根据P=UI可知电路消耗的总功率变大；
综上所述，D正确。
故选：D。
由电路图可知，电阻R0与气敏电阻R串联，电压表测量R两端的电压，电流表测电路中的电流；由题意可知，气体浓度增大时气敏电阻R的阻值变化，由电阻的串联可知电路中总电阻的变化，根据欧姆定律确定电路中电流的变化，根据公式U=IR和串联电路的电压关系可知R两端电压的变化(即电压表的示数变化)；根据P=UI判定总功率的变化。
本题考查了串联电路的规律、欧姆定律和电功率公式的运用，关键是明确气敏电阻R的阻值随气体浓度的增大而减小。
14.【答案】C
【解析】解：AD、0-t1时间内汽车做匀速直线运动，t2-t3时间内汽车做匀速直线运动但速度方向与0-t1时间内相反，故A、D选项错误；
BC、t1-t2时间内是平行于时间轴的直线，路程没有变化，汽车此时速度为零，处于静止状态，故B选项错误，C选项正确。
故选：C。
根据s-t图像知，0-t1时间内是一条斜线，速度不为零，汽车做匀速直线运动；t1-t2时间内是平行于时间轴的直线，路程没有变化，汽车此时速度为零，处于静止状态；t2-t3时间内是一条斜线，速度不为零，但斜线倾斜度方向与0-t1相反，汽车做匀速直线运动但速度方向与0-t1时间内相反。
本题主要考擦对s-t图像的理解，属于基础题目。
15.【答案】A
【解析】解：(1)若闭合S1、S3，断开S2时，R1与R2并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，
所以，干路电流：I=I1+I2=UR1+UR2=U5Ω+U10Ω=3U10Ω=1.8A，
解得：U=6V；
(2)只闭合S2时，R1与R2串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，电路的总功率：P=U2R总=U2R1+R2=(6V)25Ω+10Ω=2.4W。
故选：A。
(1)若闭合S1、S3，断开S2时，R1与R2并联，电流表测干路电流，根据并联电路的特点和欧姆定律表示出干路电流即可求出电源的电压；
(2)只闭合S2时，R1与R2串联，电流表测电路中的电流，根据电阻的串联和P=UI=U2R求出电路的总功率。
本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，分清开关闭合、断开时电路的连接方式是关键。
16.【答案】熔化 凝华
【解析】解：(1)物质从固态变成液态的过程叫做熔化；
(2)物质从气态直接变成固态的过程叫做凝华；
故答案为：熔化、凝华
三种物态之间的变化，物质从固态变成液态的过程叫做熔化；物质从液态变成固态的过程叫做凝固；物质从液态变成气态的过程叫做汽化；物质从气态变成液态的过程叫做液化；物质从固态直接变成气态的过程叫做升华；物质从气态直接变成固态的过程叫做凝华。
此题考查的是物态的六种变化的概念。
17.【答案】升高 响度
【解析】解：
用大小相同的力敲击瓶子，声音是由瓶子和瓶内的水振动发出的，水越多，振动越慢，音调越低；水越少，振动越快，音调越高，所以，液面低的瓶子发出声音的音调高，则从左向右敲击水瓶琴时，其发出声音的音调将升高；
乒乓球被弹开的幅度越大，说明音叉的振幅越大，音叉发出声音的响度就越大。
故答案为：升高；响度。
音调跟物体的振动频率有关，振动频率越大，音调越高；响度跟物体的振幅以及距离发声体的远近有关，在距离一定时，振幅越大，响度越大；音色跟发声体的材料和结构有关。
此题主要考查了学生对音调、响度的理解和掌握，属于基础题。
18.【答案】引力 做功
【解析】解：两个底面削平的铅柱紧压在一起，由于分子之间存在相互作用的引力，所以没有被重物拉开；
把活塞迅速压下去，活塞对空气做功，空气的内能增大，温度升高，当空气的温度达到乙醚的着火点，蘸有乙醚的棉花就会燃烧。
故答案为：引力；做功。
分子之间存在相互作用的引力和斥力；
做功可以改变物体的内能，对物体做功，物体的内能增大，温度升高。
此题考查了分子间的引力和做功改变物体内能的方法，是一道好题。
19.【答案】0.46×103 无关
【解析】解：由Q=cm△t可得，该物质的比热容：
c=Qm△t=1.84×104J2kg×(40℃-20℃)=0.46×103J/(kg⋅℃)，
比热容是物质的一种特性，只与物质的种类和状态有关，与物体吸收或放出的热量、温度的变化、质量的大小均无关。
故答案为：0.46×103；无关。
(1)已知物质质量、初末温度与吸收的热量，由热量公式的变形公式可以求出该物质的比热容；
(2)比热容是物质的一种特性，只与物质的种类和状态有关，与物体吸收或放出的热量、温度的变化、质量的大小均无关。
本题考查了比热容的概念及其计算，我们要知道比热容只与物质的种类和状态有关，与其它因素无关。
20.【答案】480 80%
【解析】解：(1)由P有=W有t=fs物t=fv物可得，地面对物体的摩擦力：
f=P有v物=960W2m/s=480N；
(2)由图可知，滑轮组绳子的有效股数n=3，则滑轮组的机械效率：
η=W有W总×100%=fs物Fs绳×100%=fs物F×ns物×100%=fnF×100%=480N3×200N×100%=80%。
故答案为：480；80%。
(1)知道滑轮组所做有用功的功率和物体匀速直线运动的速度，根据P有=W有t=fs物t=fv物求出地面对物体的摩擦力；
(2)根据图示可知滑轮组绳子的有效股数，根据η=W有W总×100%=fs物Fs绳×100%=fs物F×ns物×100%=fnF×100%求出滑轮组的机械效率。
本题考查了功率公式和滑轮组机械效率公式的应用，明确有用功和总功是关键。
21.【答案】小 14
【解析】解：(1)把一段匀质导线对折后，长度减小，横截面积变大，其阻值变小；
(2)根据题意，设电压为2V时，通过的电流为I，则电压为4V时通过的电流为I+1A，
由欧姆定律可得：U1=IR0，即2V=IR0--------①
U2=(I+1A)R0，即4V=(I+1A)R0---------②
联立①②解得：I=1A，R0=2Ω。
定值电阻原来产生的电热：Q1=W1=U1It=2V×1A×1s=2J，
后来产生的电热：Q2=W2=U1I't'=4V×(1A+1A)×2s=16J，
则该电阻产生的电热增加量为：△Q=Q2-Q1=16J-2J=14J。
故答案为：小；14。
(1)影响电阻大小的因素有：导体的材料、长度、横截面积和温度，在其它条件相同时，长度越短、横截面积越大，导体的电阻越小。
(2)本题可设开始时的电流为I，由题意和欧姆定律分别列出方程求解得电阻值和原来的电流；由Q=W=UIt可得电阻产生电热的变化。
本题考查了电阻大小的影响因素、欧姆定律的应用和电热的计算，要注意：对纯电阻来说，电热等于电功。
22.【答案】解：
小球放在光滑的水平地面上，小球与墙接触，但不挤压，小球在水平方向上不受力；小球在竖直方向上受重力G、支持力F的作用，重力的方向竖直向下、支持力方向竖直向上，二力的作用点都画在小球的重心(球心)，如图所示：
【解析】先对小球进行受力分析，再根据力的示意图的画法作图。
本题考查了力的示意图的画法，对小球进行准确的受力分析是关键。
23.【答案】解：近视眼看近处的物体时，物体发出的光会会聚在视网膜的前方，如图所示：
【解析】近视眼成因，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成的。
本题主要考查学生对近视眼的成因的了解和掌握，是一道基础题。
24.【答案】减小 可逆 平行 浅
【解析】解：(1)当入射角减小时，折射角会减小；
(2)在光的折射现象中，光路是可逆的；
(3)根据光路是可逆的原理可知，光线在下表面上的折射角等于在上表面上的入射角，由几何知识可知当光从下表面射出后，一定与射入上表面前的光线平行，即这一束光进入玻璃砖前的光线与离开玻璃砖后的光线是平行的；
(4)硬币反射的光线由玻璃斜射入空气时发生折射，折射角大于入射角，折射光线向玻璃面偏折，所以人眼逆着折射光线看上去，看到的硬币的虚像比硬币的实际位置浅。
故答案为：(1)减小；(2)可逆；(3)平行；(4)浅。
(1)(2)光的折射规律可概括为“三线同面，两线分居”，当光从空气斜射入水或其他介质中时，折射角小于入射角，折射角随入射角的减小而减小；当光线垂直射向介质表面时，入射光线、法线和折射光线重合，传播方向不改变；在折射现象中，光是可逆的。
(3)光从空气进入玻璃时，不会产生光的全反射现象，由干上表面与下表面两个表面平行，光线在上表面上的折射角等于在下表面上的入射角根据光路可逆原理分析；
(4)硬币反射的光由玻璃斜射入空气时发生折射，折射光线进入眼睛从而看到了硬币，所看到的硬币是由光的折射形成的虚像。
本题考查了光的折射的应用，解题时要注意折射规律的内容，属于识记、理解内容。
25.【答案】右 39 5 7.8×103 m0ρ水m2-m1+m0
【解析】解：(1)指针指在在分度盘中央的左侧，则应将平衡螺母向右调节，直至天平水平平衡；
(2)由图甲知，天平标尺上的分度值为0.2g，金属块的质量为：m=20g+10g+5g+4g=39g；
(3)由图乙知，量筒的分度值1mL，量筒中水的体积为：V水=26mL=26cm3，
由图丙知，量筒中水和金属块的总体积为：V总=31mL=31cm3，
金属块的体积为：V=V总-V水=31cm3-26cm3=5cm3；
(4)金属块的密度为：ρ=mV=39g5cm3=7.8g/cm3=7.8×103kg/m3；
(5)烧杯内加入水的质量为：m'=m2-m1+m0，
烧杯内加入水的体积：V'=m'ρ水=m2-m1+m0ρ水，
所以金属块的体积V金属块=V'=m2-m1+m0ρ水，
金属块的密度为：ρ=m0V金属块=m0m2-m1+m0ρ水=m0ρ水m2-m1+m0。
故答案为：(1)右；(2)39；(3)5；(4)7.8×103；(5)m0ρ水m2-m1+m0。
(1)根据天平指针的偏转方向调平即可，若指针左偏，即说明左边的质量偏大，应该向右调平衡螺母；若指针右偏，即说明右边重，应该向左调平衡螺母；
(2)物体的质量等于砝码的质量加游码对应的刻度值；
(3)金属块的体积应等于水和金属块的总体积减去水的体积；读数时以凹液面的底部为准；
(4)根据密度公式ρ=mV求出金属块的密度；
(5)金属块的体积的测量采用等效代替的方法：金属块浸没在水中到达标记，当金属块取出，往烧杯内加水到达标记处，金属块的体积和加入水的体积相等，知道加入水的质量和密度，求出加入水的体积，即金属块的体积；知道金属块的质量和体积，根据密度公式ρ=mV求出金属块的密度。
(1)掌握天平的正确使用和注意事项；
(2)测量固体密度的实验是初中物理重要的实验，从天平的使用、物体质量的测量、体积的测量、密度的计算等方面进行考查；
(3)当缺少量筒时，采用等效代替的方法测量物体的体积是比较常用的方法。
26.【答案】断路 1.5 0.4 5 I额2(I1R0I额-I1R0I2+R0)
【解析】解：(1)根据电路图连接实物图，要求滑动变阻器滑片P向右移动时阻值变大，所以滑动变阻器应选择左下接线柱接入电路，如图：；
(2)连接好电路，闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，说明电压表串联接入电路，则与电压表并联部分电路发生断路，即灯泡断路；
(3)由图丙可知，灯泡两端的电压为3V时，通过灯泡的电流为0.5A，小灯泡的额定功率为：P=UI=3V×0.5A=1.5W；
由图丁可知，电流表接入电路的量程为0～0.6A，每一小格表示0.02A，电流表的示数为0.4A，由图丙可知通过灯泡的电流为0.4A时，灯泡两端的电压为2V，由欧姆定律可得此时灯泡的电阻：RL'=U'I'=2V0.4A=5Ω；
(4)①闭合S1，断开S2，移动滑动变阻器R的滑片至最左端，电路为定值电阻R0的简单电路，电流表的示数为I1，由欧姆定律可得电源电压：U总=I1R0，
②闭合S2，断开S1，滑动变阻器和灯泡串联接入电路，调节滑动变阻器R的滑片使小灯泡正常发光，电流表示数为I额，该电路的总电阻为RL+RH=U总I额=I1R0I额；
③保持滑动变阻器R的滑片不动，闭合S1，断开S2，定值电阻R0和滑动变阻器串联接入电路，记下电流表的示数为I2，此时该电路的总电阻：R总=U总I2=I1R0I2，
串联电路总电阻等于各分电阻之和，则滑动变阻器接入电路的电阻：RH=R总-R0=I1R0I2-R0，
在②中电路的总电阻为RL+RH=U总I额=I1R0I额，则灯泡电阻：RL=I1R0I额-RH=I1R0I额-(I1R0I2-R0)=I1R0I额-I1R0I2+R0，
④则小灯泡额定功率的表达式为P额=I额2RL=I额2(I1R0I额-I1R0I2+R0)。
故答案为：(1)如上图；(2)断路；(3)1.5；0.4；5；(4)I额2(I1R0I额-I1R0I2+R0)。
(1)根据电路图连接实物图，要求滑动变阻器滑片P向右移动时阻值变大，所以滑动变阻器应选择左下接线柱接入电路；
(2)连接好电路，闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，说明电压表串联接入电路，则与电压表并联部分电路发生断路；
(3)由图丙可知，灯泡两端的电压为3V时，通过灯泡的电流为0.5A，根据P=UI计算小灯泡的额定功率；由图丁可知，电流表接入电路的量程为0～0.6A，每一小格表示0.02A，读图可知通过灯泡的电流，由图丙可知此时灯泡两端的电压，根据欧姆定律的变形计算此时灯泡的电阻；
(4)①闭合S1，断开S2，移动滑动变阻器R的滑片至最左端，电路为定值电阻R0的简单电路，由欧姆定律可得电源电压，
②闭合S2，断开S1，滑动变阻器和灯泡串联接入电路，调节滑动变阻器R的滑片使小灯泡正常发光，由欧姆定律可得该电路的总电阻，
③保持滑动变阻器R的滑片不动，闭合S1，断开S2，定值电阻R0和滑动变阻器串联接入电路，由欧姆定律可得该电路的总电阻，根据串联电路电阻规律计算滑动变阻器接入电路的电阻，进一步计算灯泡正常发光时的电阻，
④根据P=I2R可得小灯泡额定功率的表达式。
本题考查电路的连接、故障的分析、电表的读数、欧姆定律的灵活运用和根据实验方案推导小灯泡额定功率的表达式。
27.【答案】解：(1)甲图汽车做匀速直线运动，速度为v=st=1200m40s=30m/s；
(2)乙图汽车30s内通过的路程为s=750m，则这段时间内的平均速度为v'=s't'=750m30s=25m/s；
(3)甲图中40s内牵引力做的功为W=Fs=1200N×1200m=1.44×106J。
答：(1)甲图中汽车的速度为30m/s；
(2)乙图中汽车在前30s内的平均速度为25m/s；
(3)甲图中汽车牵引力在40s内所做的功为1.44×106J。
【解析】根据速度的计算公式v=st即可计算出两辆汽车的速度；根据W=Fs计算牵引力做的功。
本题考查速度和功的计算，难度不大，熟记公式是关键。
28.【答案】解：(1)如图甲，物块的重力是20N，则物块的质量m=Gg=20N10N/kg=2kg。
(2)物块的边长为a=0.1m，则物块的体积V=a3=(0.1m)3=0.001m3，
物块浸没在水中受到的浮力F浮水=ρ水gV排=ρ水gV=1.0×103kg/m3×10N/kg×0.001m3=10N。
(3)物块浸没在水中弹簧测力计示数F1=G-F浮水=20N-10N=10N，
物块浸没在水中弹簧测力计示数F2=G-F浮酒=20N-F浮酒，
因为F1：F2=5：6，
则，10N20N-F浮酒=56，
则物块浸没在酒精中受到的浮力F浮酒=8N，
由阿基米德原理得，F浮酒=ρ水gV排=ρ水gV，
8N=ρ酒×10N/kg×0.001m3，
酒精的密度ρ酒=0.8×103kg/m3。
(4)若物块浸没到水中后，此时水对容器底部的压强为1.7×103Pa，
根据液体压强公式得，则此时容器中水的深度h=pρ水g=1.7×103Pa1.0×103kg/m3×10N/kg=0.17m，
物块浸没到水中后，水面升高了△h水=2cm=0.02m，
则A容器中原来水的深度h0=h-△h水=0.17m-0.02m=0.15m，
A和B容器中液体深度相同，则酒精深度为h0=0.15m。
已知A容器底面积为B容器底面积的2.5倍，设B容器的底面积是S，则A容器底面积是2.5S，
设物块浸没在酒精中，酒精升高的高度是△h酒，
则，2.5S×△h水=S×△h酒，
则，2.5S×0.02m=S×△h酒，
则，酒精升高的高度是△h酒=0.05m，
B容器中酒精深度h'=h0+△h酒=0.15m+0.05m=0.2m，
酒精对B容器底的压强p'=ρ酒gh'=0.8×103kg/m3×10N/kg×0.2m=1.6×103Pa。
答：(1)物块的质量是2kg；
(2)物块浸没在水中时所受浮力是10N；
(3)酒精的密度是0.8×103kg/m3；
(4)酒精对B容器底部的压强是1.6×103Pa。
【解析】(1)知道物体的重力，根据G=mg求出物体的质量。
(2)正方体物体浸没在水中，知道物体的边长，求出物体的体积，根据阿基米德原理求出物体浸没在水中受到的浮力。
(3)利用称重法求出物体浸没在水中和浸没在酒精中弹簧测力计示数，根据弹簧测力计示数之比，求出物体浸没在酒精中受到的浮力，根据阿基米德原理求出酒精的密度。
(4)物体浸没在水中时，知道水对容器底部的压强，根据液体压强公式求出水的深度，求出原来乙容器中水的深度，即丙容器酒精的深度。
物块浸没在水中和浸没在酒精中，知道容器底面积的关系，根据增加的体积相等，求出物体浸没在酒精中酒精升高的高度，求出容器丙中酒精的深度，根据液体压强公式求出此时丙容器底受到酒精的压强。
本题考查了重力公式的应用、阿基米德原理的应用、称重法的应用、液体压强公式的应用，是一道有难度的压强和浮力的综合计算题。
29.【答案】解：(1)当平板空载时，电流表的示数为0.2A，由乙图可知，压力传感器阻值为：R1=50Ω，则电源电压为：
U=I1(R0+R1)=0.2A×(10Ω+50Ω)=12V。
(2)当电流表示数为0.4A时，R0两端的电压为：
UR0=I2R0=0.4A×10Ω=4V，
则R两端电压为：
UR=U-UR0=12V-4V=8V，
此时R的电阻为：
R=URI2=8V.04A=20Ω，
根据乙图图像可知，当R=20Ω时，FB=30N，物体重力等于A处的压力，根据杠杆平衡知识得：
G=FA=FB×OBOA=30N×51=150N。
(3)为保护电路安全，电路中最大电流为0.6A，此时电路中电功率最大，R0两端电压为：
UR0'=I3R0=0.6A×10Ω=6V，
R两端电压为：
UR'=U-UR0'=12V-6V=6V，
压力传感器R消耗功率为：
P1=UR'I3=6V×0.6A=3.6W。
当B处压力为0时，此时电路中电阻最大，电路电功率最小，电流为：
I4=UR'+R0=12V50Ω+10Ω=0.2A，
压力传感器R消耗功率为：
P2=I2R'=(0.2A)2×50Ω=2W，
则当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值为：
P1P2=3.6W2W=95。
(4)为使电路安全，电路中最大电流为0.6A，由(3)可知，此时压敏电阻的阻值为：
R'=UR'I3=6V0.6A=10Ω，
由乙图可知，当压敏电阻为10Ω时，B点最大压力为40N，所以根据杠杆平衡原理，A点最大物重为：
FAMAX=FBMAX×OBOA=40N×51=200N，
现想要物重为250N，电路处于安全状态，则根据杠杆平衡条件：
OA'OB=FBMAXFA'=40N250N=425，
OB长为1m，则OA'为：
OA'=425×1m=0.16m，
OA=15×1m=0.2m，
移动的距离为：
x=OA-OA'=0.2m-0.16m=0.04m，移动方向向右。
故答案为：(1)电源电压为12V。
(2)当电流表示数为0.4A时，物体的重力150N。
(3)当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值为9：5。
(4)A点向右移动和A点移动的最小距离为0.04m。
【解析】(1)由乙图数据，根据欧姆定律求电源电压。
(2)先求R0两端的电压，再求R两端电压和电阻，根据乙图中的数据，根据杠杆平衡求此时物重。
(3)找到电路安全时的最大电流和最小电流，此时为电路中的最大和最小电功率，再根据电功率公式求压敏电阻的功率。
(4)求出电路安全时压敏电阻的阻值，根据乙图找到对应的压力，再根据杠杆平衡求出当物重为250N时，阻力臂OA'为多少，用OA-OA'为移动的距离。
本题为力学、电学综合计算题，考查了欧姆定律、串联电路的特点、力的相互性、杠杆平衡条件的应用，利用好压力传感器的电阻与压力的关系图像是关键。
2021年广西玉林市中考物理试卷
一、单选题（本大题共15小题，共45.0分）
1. 在国际单位制中，质量的基本单位是( )
A. kg B. N C. m D. s
2. 下列工具能直接测量人体温度的是( )
A. 停表 B. 刻度尺 C. 电流表 D. 测温枪
3. 下列能源属于清洁能源的是( )
A. 煤 B. 柴薪 C. 石油 D. 太阳能
4. 下列物体属于导体的是( )
A. 橡胶 B. 铜线 C. 玻璃 D. 硅材料
5. 如图1所示，下列做法中，符合安全用电原则的是( )
A. 触电时先切断电源
B. 机壳没有接地
C. 绝缘皮破损
D. 雷雨天在树下避雨
6. 下列科学家中，首先发现电磁感应现象的科学家是( )
A. 欧姆 B. 奥斯特 C. 伽利略 D. 法拉第
7. 选择下列哪个物体作为参照物，可以认为地球同步通信卫星是静止的( )
A. 月亮 B. 地球 C. 太阳 D. 火星
8. 如图所示，是从平面镜中看到的挂钟，挂钟显示的实际时间为( )
A. 3：00
B. 3：30
C. 9：00
D. 9：30
9. 熟透的苹果从树上落下的过程中，下列说法正确的是( )
A. 动能减小，重力势能减小 B. 动能增大，重力势能增大
C. 动能增大，重力势能减小 D. 动能减小，重力势能增大
10. 关于信息的传递，下列说法错误的是( )
A. 数字信号比模拟信号抗干扰能力强
B. 5G网络通信主要是利用电磁波传递信息的
C. 北斗卫星定位系统不能提供全天候即时定位服务
D. 电磁波不仅能传递声音信号，且可以传递图像信号
11. 如图所示，下列事例中属于防止惯性带来危害的是( )
A. 飞机加速起飞
B. 驾驶员系上安全带
C. 人在死海中看书
D. 洗手后用力甩干
12. 由欧姆定律I=UR变形可得R=UI，以下说法正确的是( )
A. 导体的电阻跟它两端的电压成正比
B. 导体的电阻跟通过它的电流成反比
C. 导体的电阻跟它两端的电压和通过它的电流无关
D. 导体的电阻由它两端的电压和通过它的电流的比值决定
13. 气敏电阻R的阻值随气体浓度的增大而减小。如图所示，闭合开关，当气体浓度增大时，下列说法正确的是( )
A. 电流表的示数减小
B. 电压表的示数增大
C. 电路消耗的电功率减小
D. 电路消耗的电功率增大
14. 如图所示，是汽车通过某一平直公路时绘制的s-t图象，下列说法正确的是( )
A. 0-t1时间内汽车做加速运动
B. t1-t2时间内汽车做匀速运动
C. t1-t2时间内汽车处于静止状态
D. t2-t3时间内汽车做减速运动
15. 如图所示，电源电压恒定，R1为5Ω，R2为10Ω。若闭合S1、S3，断开S2时，电流表示数I为1.8A，则只闭合S2时，电路消耗的总功率P为( )
A. 2.4W
B. 10.8W
C. 27W
D. 48.6W
二、填空题（本大题共6小题，共12.0分）
16. 物质从固态变成液态的过程叫做______ ，从气态直接变成固态的过程叫做______ 。
17. 如图甲所示，用大小相同的力从左向右敲击水瓶琴，其发出的音调将______ (选填“升高”或“降低”)；如图乙所示，将正在发声的音叉轻触系在细绳上的乒乓球，音叉产生声音的______ (选填“音调”或“响度”)越大，乒乓球被弹开的幅度越大。
18. 如图甲所示，两个铅柱没有被重物拉开，说明铅柱的分子之间存在______ ；如图乙所示，在一个配有活塞的厚玻璃筒里放一团硝化棉，把活塞迅速压下去，发现棉花燃烧起来，其说明______ 可以改变物体的内能。
19. 若质量为2kg的某种物质温度从20℃升高到40℃时，吸收的热量是1.84×104J，则该物质的比热容为______ J/(kg⋅℃)；比热容是物质自身的性质，与质量、吸收或放出的热量均______ (选填“有关”或“无关”)。
20. 如图所示，在F=200N的拉力作用下，物体A以2m/s的速度沿水平面做匀速直线运动，若滑轮组所做有用功的功率为960W，则地面对物体的摩擦力为______ N，滑轮组的机械效率为______ 。(忽略绳子和滑轮的重力)
21. 把一段匀质导线对折后其阻值比原来的______ (选填“大”或“小”)；一个定值电阻两端的电压由2V增大到4V时，通过该电阻的电流增加了1A，通电时间由1s增加到2s，则该电阻产生的电热增加了______ J。
三、作图题（本大题共2小题，共4.0分）
22. 如图所示，一个质量分布均匀的小球静止在光滑的水平地面上，左边与竖直光滑墙壁接触，请在图中画出小球受力示意图。
23. 如图所示，请在图中画出近视眼能看清近处物体发出的两束入射光线经晶状体折射后对应的光线。
四、实验探究题（本大题共3小题，共15.0分）
24. 如图所示，为了探究光折射时的特点，某实验小组将一束光斜射到一块平行板玻璃砖的上表面，并让其出射光线从玻璃砖下表面射出，他们得到以下结论：
(1)当入射角θ减小时，折射角也______ ；
(2)在光的折射现象中，光路是______ 的；
(3)这一束光进入玻璃砖前的光线与离开玻璃砖后的光线的关系是______ 的；
(4)若透过平行板玻璃砖上表面观看置于玻璃砖下表面的一枚硬币，看到硬币的位置比实际的______ (选填“深”或“浅”)。
25. 为确定某种金属块的密度，某实验小组进行了如下探究：
(1)调节天平平衡。将天平放在水平桌面上，把游码移到标尺左端零刻度线处，发现指针指在分度盘左侧，要使天平平衡，应将平衡螺母向______ (选填“左”或“右”)调；
(2)用天平测量金属块的质量。当天平平衡时，放在右盘中的砝码和游码的位置如图甲所示，则金属块的质量m为______ g；
(3)用量筒测量金属块的体积。将水倒入量筒，液面达到的位置如图乙所示，再把金属块完全浸没在量筒的水中，水面升高，如图丙所示，则该金属块的体积V为______ cm3；
(4)根据测量结果可知该金属块的密度为______ kg/m3。
(5)若实验中不小心把量筒打碎了，某同学用烧杯代替量筒继续做实验，其探究步骤如下：
①往烧杯倒入适量的水，把一个质量为m0的金属块放入烧杯中，发现金属块沉入水中，如图丁所示，用油性笔记下此水面位置M；
②用天平测出烧杯、水和金属块的总质量m1；
③将金属块从水中取出，再往烧杯中缓慢加水，使水面上升至记号M处，如图戊所示；
④用天平测出烧杯和水的总质量m2；
⑤已知水的密度为ρ，则金属块密度的表达式为：______ (请用m0、m1、m2和ρ等符号表示)
26. 如图甲所示，在“测量一个小灯泡电功率”的实验中，小灯泡的额定电压为3V。
(1)根据图甲所示的电路图，请用笔画线代替导线，将图乙中的器材连接成完整的电路(要求滑动变阻器滑片P向右移动时阻值变大)；
(2)连接好电路，闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，那么出现该状况的可能原因是小灯泡发生______ (选填“断路”或“短路”)；
(3)排除故障后，闭合开关，继续进行探究，根据测量数据绘制出通过小灯泡的电流I随它两端电压U变化的图像，如图丙所示，分析可知：小灯泡的额定功率为______ W；若电流表的示数如图丁所示，其示数为______ A，此时小灯泡的电阻为______ Ω；
(4)若实验室电压表损坏，某同学用一个已知阻值为R0的定值电阻代替电压表，并设计了如图戊所示电路，在电源电压保持不变情况下，也正确地测出了一个额定电流为I额的小灯泡的额定功率，其实验步骤如下：
①闭合S1，断开S2，移动滑动变阻器R的滑片至最左端，记下电流表的示数为I1；
②闭合S2，断开S1，调节滑动变阻器R的滑片使小灯泡正常发光，电流表示数为I额；
③保持滑动变阻器R的滑片不动，闭合S1，断开S2，记下电流表的示数为I2；
④则小灯泡额定功率的表达式为P额= ______ (用I额、I1、I2和R0等符号表示)
五、计算题（本大题共3小题，共24.0分）
27. 如图所示，记录了两辆汽车在平直的公路上行驶时，在相同的时间内通过的路程。甲图中汽车做匀速运动，受到的阻力为1200N；乙图中汽车做加速运动。求：
(1)甲图中汽车的速度；
(2)乙图中汽车在前30s内的平均速度；
(3)甲图中汽车牵引力在40s内所做的功。
28. 如图甲所示，用弹簧测力计拉着一正方体物块处于静止状态，弹簧测力计的示数F为20N，物块的边长为0.1m。A、B两容器分别装有等高的水和酒精，容器液面高度比物块边长高，如图乙、丙所示。现将物块先后缓慢浸入A、B两容器的液体中，当物块刚好浸没时，A、B两容器中弹簧测力计示数分别为F1和F2，且F1：F2=5：6。(g取10N/kg，ρ水=1.0×103kg/m3)求：
(1)物块的质量；
(2)物块浸没在水中时所受浮力大小；
(3)酒精的密度；
(4)已知A容器底面积为B容器底面积的2.5倍。若物块浸没到水中后，水面升高了2cm，此时水对容器底部的压强为1.7×103Pa，则物块浸没到酒精中时，酒精对B容器底部的压强。
29. 如图甲所示，是某研究小组设计的一套测量物体重力的模拟装置，OAB为水平杠杆，OB长1m，O为支点，OA：AB=1：4，电源电压保持不变，电流表的量程为0～0.6A，定值电阻R0的阻值为10Ω，压力传感器R固定放置，R的阻值随其所受压力F变化的关系如图乙所示。当平板空载时，闭合开关S，电流表的示数为0.2A。(平板、压杆和杠杆的质量均忽略不计)求：
(1)电源电压；
(2)当电流表示数为0.4A时，物体的重力；
(3)在电路安全的情况下，缓慢增加平板上的物体的重力过程中，当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值；
(4)当平板上物体重为250N，此时电路不安全，若可移动A点使电路安全，则A点移动的方向和A点移动的最小距离。
答案和解析
1.【答案】A
【解析】解：在物理学中，
A、kg(千克)是质量的基本单位。故A符合题意；
B、N(牛顿)是力的基本单位。故B不符合题意；
C、m(米)是长度的基本单位。故C不符合题意；
D、s(秒)是时间的基本单位。故D不符合题意。
故选：A。
根据对常见物理量及其单位的掌握作答。
此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，比较简单，容易解答。
2.【答案】D
【解析】解：A、停表是实验室常用测量时间的仪表。故A不符合题意；
B、刻度尺是长度测量的基本工具。故B不符合题意；
C、电流表是测量通过用电器电流大小的仪表。故C不符合题意；
D、测温枪是测量体温的常用仪表。故D符合题意。
故选：D。
根据对常见测量工具或仪表用途的掌握作答。
物理实验及日常生活中有很多的测量工具，要明确每一种仪器的用途，使用方法及如何读数。
3.【答案】D
【解析】解：A.煤在燃烧时能产生二氧化硫、一氧化碳、氮氧化物等空气污染物，故A不符合题意；
B.柴薪在燃烧时能产生一氧化碳、烟尘等空气污染物，故B不符合题意；
C.石油在燃烧时能产生二氧化硫、一氧化碳、烟尘等空气污染物，故C不符合题意；
D.太阳能在使用时，不会对环境造成污染，故属于清洁能源，故D符合题意。
故选：D。
根据煤、柴薪、石油、太阳能在使用时的产物和对环境的影响进行分析判断。
本题考查能源分类，能源与环境问题，是社会的热点，也是化学考查的热点，了解能源的分类、能源使用对环境的影响、新能源开发利用等是正确解答此类题的关键。
4.【答案】B
【解析】解：常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等；题中四种物质，只有铜线是导体，橡胶和玻璃是绝缘体，硅材料是半导体。故B符合题意，ACD不合题意。
故选：B。
容易导电的物体叫导体，不容易导电的物体叫绝缘体，根据导体和绝缘体的定义可做出判断。
此题考查哪些物体为导体，属于识记的内容，比较简单。
5.【答案】A
【解析】解：A、发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，故A符合安全用电原则的；
B、有金属外壳的家用电器，使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生，故B不符合安全用电原则；
C、导线的绝缘皮破损后容易引发触电事故，要及时更换，以防触电，故C不符合安全用电原则；
D、雷天不在大树下躲避，站在大树下躲避，容易发生雷击现象，故D不符合安全用电原则。
故选：A。
(1)发现有人触电，切断电源再进行相应的救治；
(2)有金属外壳的用电器外壳相连；
(3)导线的绝缘皮破损后要及时更换，否则易引发触电事故；
(4)雷雨天不能站在大树下。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，学好电、用好电！
6.【答案】D
【解析】解：首先发现电磁感应现象的科学家是法拉第。
故选：D。
根据物理学史和常识解答，记住物理学家的主要贡献即可。
本题考查了物理学史，记清每位物理学家的贡献是解题的关键。
7.【答案】B
【解析】解：A、以月亮为参照物，地球同步通信卫星的位置不断变化，所以是运动的。故A不符合题意；
B、以地球为参照物，地球同步通信卫星的位置没有变化，所以是静止的。故B符合题意；
C、以太阳为参照物，地球同步通信卫星的位置不断变化，所以是运动的。故C不符合题意；
D、以火星为参照物，地球同步通信卫星的位置不断变化，所以是运动的。故D不符合题意。
故选：B。
研究物体的运动情况时，首先要选取一个物体作为参照物。研究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化。
一个物体的运动状态的确定，关键取决于所选取的参照物，所选取的参照物不同，得到的结论也不一定相同，这就是运动和静止的相对性。
8.【答案】A
【解析】解：根据平面镜成像特点，即物像关于平面镜对称，从平面镜中看到挂钟的指针，此时表的时间为9：00，则实际时间=12：00-9：00=3：00。
故选：A。
根据钟表在平面镜中成像判断实际时间；实际时间=12：00-钟表在平面镜中的时间。
本题考查了平面镜成像特点，辨识平面镜中钟表的示数是常考问题，应予以重视。
9.【答案】C
【解析】解：苹果从树上落下过程中，其质量不变，速度变大，故动能增大；同时其高度减小，故重力势能减小。
故选：C。
(1)动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大。
(2)重力势能大小的影响因素：质量、被举的高度；质量越大，高度越高，重力势能越大。
本题考查了动能和重力势能的大小变化，知道动能、重力势能大小的影响因素是解题的关键。
10.【答案】C
【解析】解：A、通信的信号有两种，即数字信号和数字信号，数字信号比模拟信号抗干扰能力强，故A正确；
B、5G网络通信主要是利用电磁波传递信息的，故B正确；
C、我国独立自主建立的北斗卫星定位系统，可提供全天候的及时定位服务，该系统利用电磁波传递信息，故C错误；
D、电磁波能传递声音信号，也能传递图象信号，故D正确。
故选：C。
(1)通信的信号有两种，即数字信号和数字信号，数字信号更好一些；
(2)5G网络通信主要是利用电磁波传递信息的；
(3)卫星利用电磁波传递信息；
(4)电磁波作为载波使用时，既可以传递声音信号，也可以能传递图象信号。
该题考查对电磁波的理解，以及信号的转换，属于对基础知识点的考查。
11.【答案】B
【解析】解：A、飞机加速起飞，是利用惯性，故A不合题意；
B、汽车驾驶员系上安全带，是为了防止当汽车刹车时，人由于惯性向前运动撞到挡风玻璃而造成伤害，故B符合题意；
C、人在死海中看书，人漂浮，利用的是物体的浮沉条件，与惯性无关，故C不合题意；
D、洗手后用力甩干，是利用了惯性，使水脱离人手，故D不合题意。
故选：B。
一切物体都具有惯性，惯性是物体保持原来运动状态不变的性质，人们在实际生活中利用惯性为我们服务，也能更好的防止它带来的危害。
本题考查了惯性在实际生活中的应用、防止由于惯性带来的危害，让学生们知道惯性与生产、生活密切相关。
12.【答案】C
【解析】解：电阻是导体本身的一种性质，电阻的大小与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，R=UI是计算导体电阻大小的一种方法，故C正确。
故选：C。
导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导体本身的一种性质，与流过的电流和两端的电压无关。
本题考查了学生对电阻计算式R=UI的理解与掌握，我们根据比值定义法定义了电阻，但是电阻是由导体本身的性质决定的，与通过它的电流及两端的电压是无关的，在学习中要注意体会和理解。
13.【答案】D
【解析】解：
由电路图可知，电阻R0与气敏电阻R串联，电压表测量R两端的电压，电流表测电路中的电流；
由题知，当气体的浓度增大时，气敏电阻R的阻值减小，则串联电路的总电阻减小，电源电压不变，由欧姆定律可知，电路中电流增大，即电流表示数变大；
因电阻R0的阻值不变，电路中电流变大，由U=IR可知，电阻R0两端电压变大，根据串联电路的电压关系可知，R两端的电压变小，即电压表示数变小；
电源电压不变，电路中电流变大，根据P=UI可知电路消耗的总功率变大；
综上所述，D正确。
故选：D。
由电路图可知，电阻R0与气敏电阻R串联，电压表测量R两端的电压，电流表测电路中的电流；由题意可知，气体浓度增大时气敏电阻R的阻值变化，由电阻的串联可知电路中总电阻的变化，根据欧姆定律确定电路中电流的变化，根据公式U=IR和串联电路的电压关系可知R两端电压的变化(即电压表的示数变化)；根据P=UI判定总功率的变化。
本题考查了串联电路的规律、欧姆定律和电功率公式的运用，关键是明确气敏电阻R的阻值随气体浓度的增大而减小。
14.【答案】C
【解析】解：AD、0-t1时间内汽车做匀速直线运动，t2-t3时间内汽车做匀速直线运动但速度方向与0-t1时间内相反，故A、D选项错误；
BC、t1-t2时间内是平行于时间轴的直线，路程没有变化，汽车此时速度为零，处于静止状态，故B选项错误，C选项正确。
故选：C。
根据s-t图像知，0-t1时间内是一条斜线，速度不为零，汽车做匀速直线运动；t1-t2时间内是平行于时间轴的直线，路程没有变化，汽车此时速度为零，处于静止状态；t2-t3时间内是一条斜线，速度不为零，但斜线倾斜度方向与0-t1相反，汽车做匀速直线运动但速度方向与0-t1时间内相反。
本题主要考擦对s-t图像的理解，属于基础题目。
15.【答案】A
【解析】解：(1)若闭合S1、S3，断开S2时，R1与R2并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，
所以，干路电流：I=I1+I2=UR1+UR2=U5Ω+U10Ω=3U10Ω=1.8A，
解得：U=6V；
(2)只闭合S2时，R1与R2串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，电路的总功率：P=U2R总=U2R1+R2=(6V)25Ω+10Ω=2.4W。
故选：A。
(1)若闭合S1、S3，断开S2时，R1与R2并联，电流表测干路电流，根据并联电路的特点和欧姆定律表示出干路电流即可求出电源的电压；
(2)只闭合S2时，R1与R2串联，电流表测电路中的电流，根据电阻的串联和P=UI=U2R求出电路的总功率。
本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，分清开关闭合、断开时电路的连接方式是关键。
16.【答案】熔化 凝华
【解析】解：(1)物质从固态变成液态的过程叫做熔化；
(2)物质从气态直接变成固态的过程叫做凝华；
故答案为：熔化、凝华
三种物态之间的变化，物质从固态变成液态的过程叫做熔化；物质从液态变成固态的过程叫做凝固；物质从液态变成气态的过程叫做汽化；物质从气态变成液态的过程叫做液化；物质从固态直接变成气态的过程叫做升华；物质从气态直接变成固态的过程叫做凝华。
此题考查的是物态的六种变化的概念。
17.【答案】升高 响度
【解析】解：
用大小相同的力敲击瓶子，声音是由瓶子和瓶内的水振动发出的，水越多，振动越慢，音调越低；水越少，振动越快，音调越高，所以，液面低的瓶子发出声音的音调高，则从左向右敲击水瓶琴时，其发出声音的音调将升高；
乒乓球被弹开的幅度越大，说明音叉的振幅越大，音叉发出声音的响度就越大。
故答案为：升高；响度。
音调跟物体的振动频率有关，振动频率越大，音调越高；响度跟物体的振幅以及距离发声体的远近有关，在距离一定时，振幅越大，响度越大；音色跟发声体的材料和结构有关。
此题主要考查了学生对音调、响度的理解和掌握，属于基础题。
18.【答案】引力 做功
【解析】解：两个底面削平的铅柱紧压在一起，由于分子之间存在相互作用的引力，所以没有被重物拉开；
把活塞迅速压下去，活塞对空气做功，空气的内能增大，温度升高，当空气的温度达到乙醚的着火点，蘸有乙醚的棉花就会燃烧。
故答案为：引力；做功。
分子之间存在相互作用的引力和斥力；
做功可以改变物体的内能，对物体做功，物体的内能增大，温度升高。
此题考查了分子间的引力和做功改变物体内能的方法，是一道好题。
19.【答案】0.46×103 无关
【解析】解：由Q=cm△t可得，该物质的比热容：
c=Qm△t=1.84×104J2kg×(40℃-20℃)=0.46×103J/(kg⋅℃)，
比热容是物质的一种特性，只与物质的种类和状态有关，与物体吸收或放出的热量、温度的变化、质量的大小均无关。
故答案为：0.46×103；无关。
(1)已知物质质量、初末温度与吸收的热量，由热量公式的变形公式可以求出该物质的比热容；
(2)比热容是物质的一种特性，只与物质的种类和状态有关，与物体吸收或放出的热量、温度的变化、质量的大小均无关。
本题考查了比热容的概念及其计算，我们要知道比热容只与物质的种类和状态有关，与其它因素无关。
20.【答案】480 80%
【解析】解：(1)由P有=W有t=fs物t=fv物可得，地面对物体的摩擦力：
f=P有v物=960W2m/s=480N；
(2)由图可知，滑轮组绳子的有效股数n=3，则滑轮组的机械效率：
η=W有W总×100%=fs物Fs绳×100%=fs物F×ns物×100%=fnF×100%=480N3×200N×100%=80%。
故答案为：480；80%。
(1)知道滑轮组所做有用功的功率和物体匀速直线运动的速度，根据P有=W有t=fs物t=fv物求出地面对物体的摩擦力；
(2)根据图示可知滑轮组绳子的有效股数，根据η=W有W总×100%=fs物Fs绳×100%=fs物F×ns物×100%=fnF×100%求出滑轮组的机械效率。
本题考查了功率公式和滑轮组机械效率公式的应用，明确有用功和总功是关键。
21.【答案】小 14
【解析】解：(1)把一段匀质导线对折后，长度减小，横截面积变大，其阻值变小；
(2)根据题意，设电压为2V时，通过的电流为I，则电压为4V时通过的电流为I+1A，
由欧姆定律可得：U1=IR0，即2V=IR0--------①
U2=(I+1A)R0，即4V=(I+1A)R0---------②
联立①②解得：I=1A，R0=2Ω。
定值电阻原来产生的电热：Q1=W1=U1It=2V×1A×1s=2J，
后来产生的电热：Q2=W2=U1I't'=4V×(1A+1A)×2s=16J，
则该电阻产生的电热增加量为：△Q=Q2-Q1=16J-2J=14J。
故答案为：小；14。
(1)影响电阻大小的因素有：导体的材料、长度、横截面积和温度，在其它条件相同时，长度越短、横截面积越大，导体的电阻越小。
(2)本题可设开始时的电流为I，由题意和欧姆定律分别列出方程求解得电阻值和原来的电流；由Q=W=UIt可得电阻产生电热的变化。
本题考查了电阻大小的影响因素、欧姆定律的应用和电热的计算，要注意：对纯电阻来说，电热等于电功。
22.【答案】解：
小球放在光滑的水平地面上，小球与墙接触，但不挤压，小球在水平方向上不受力；小球在竖直方向上受重力G、支持力F的作用，重力的方向竖直向下、支持力方向竖直向上，二力的作用点都画在小球的重心(球心)，如图所示：
【解析】先对小球进行受力分析，再根据力的示意图的画法作图。
本题考查了力的示意图的画法，对小球进行准确的受力分析是关键。
23.【答案】解：近视眼看近处的物体时，物体发出的光会会聚在视网膜的前方，如图所示：
【解析】近视眼成因，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成的。
本题主要考查学生对近视眼的成因的了解和掌握，是一道基础题。
24.【答案】减小 可逆 平行 浅
【解析】解：(1)当入射角减小时，折射角会减小；
(2)在光的折射现象中，光路是可逆的；
(3)根据光路是可逆的原理可知，光线在下表面上的折射角等于在上表面上的入射角，由几何知识可知当光从下表面射出后，一定与射入上表面前的光线平行，即这一束光进入玻璃砖前的光线与离开玻璃砖后的光线是平行的；
(4)硬币反射的光线由玻璃斜射入空气时发生折射，折射角大于入射角，折射光线向玻璃面偏折，所以人眼逆着折射光线看上去，看到的硬币的虚像比硬币的实际位置浅。
故答案为：(1)减小；(2)可逆；(3)平行；(4)浅。
(1)(2)光的折射规律可概括为“三线同面，两线分居”，当光从空气斜射入水或其他介质中时，折射角小于入射角，折射角随入射角的减小而减小；当光线垂直射向介质表面时，入射光线、法线和折射光线重合，传播方向不改变；在折射现象中，光是可逆的。
(3)光从空气进入玻璃时，不会产生光的全反射现象，由干上表面与下表面两个表面平行，光线在上表面上的折射角等于在下表面上的入射角根据光路可逆原理分析；
(4)硬币反射的光由玻璃斜射入空气时发生折射，折射光线进入眼睛从而看到了硬币，所看到的硬币是由光的折射形成的虚像。
本题考查了光的折射的应用，解题时要注意折射规律的内容，属于识记、理解内容。
25.【答案】右 39 5 7.8×103 m0ρ水m2-m1+m0
【解析】解：(1)指针指在在分度盘中央的左侧，则应将平衡螺母向右调节，直至天平水平平衡；
(2)由图甲知，天平标尺上的分度值为0.2g，金属块的质量为：m=20g+10g+5g+4g=39g；
(3)由图乙知，量筒的分度值1mL，量筒中水的体积为：V水=26mL=26cm3，
由图丙知，量筒中水和金属块的总体积为：V总=31mL=31cm3，
金属块的体积为：V=V总-V水=31cm3-26cm3=5cm3；
(4)金属块的密度为：ρ=mV=39g5cm3=7.8g/cm3=7.8×103kg/m3；
(5)烧杯内加入水的质量为：m'=m2-m1+m0，
烧杯内加入水的体积：V'=m'ρ水=m2-m1+m0ρ水，
所以金属块的体积V金属块=V'=m2-m1+m0ρ水，
金属块的密度为：ρ=m0V金属块=m0m2-m1+m0ρ水=m0ρ水m2-m1+m0。
故答案为：(1)右；(2)39；(3)5；(4)7.8×103；(5)m0ρ水m2-m1+m0。
(1)根据天平指针的偏转方向调平即可，若指针左偏，即说明左边的质量偏大，应该向右调平衡螺母；若指针右偏，即说明右边重，应该向左调平衡螺母；
(2)物体的质量等于砝码的质量加游码对应的刻度值；
(3)金属块的体积应等于水和金属块的总体积减去水的体积；读数时以凹液面的底部为准；
(4)根据密度公式ρ=mV求出金属块的密度；
(5)金属块的体积的测量采用等效代替的方法：金属块浸没在水中到达标记，当金属块取出，往烧杯内加水到达标记处，金属块的体积和加入水的体积相等，知道加入水的质量和密度，求出加入水的体积，即金属块的体积；知道金属块的质量和体积，根据密度公式ρ=mV求出金属块的密度。
(1)掌握天平的正确使用和注意事项；
(2)测量固体密度的实验是初中物理重要的实验，从天平的使用、物体质量的测量、体积的测量、密度的计算等方面进行考查；
(3)当缺少量筒时，采用等效代替的方法测量物体的体积是比较常用的方法。
26.【答案】断路 1.5 0.4 5 I额2(I1R0I额-I1R0I2+R0)
【解析】解：(1)根据电路图连接实物图，要求滑动变阻器滑片P向右移动时阻值变大，所以滑动变阻器应选择左下接线柱接入电路，如图：；
(2)连接好电路，闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，说明电压表串联接入电路，则与电压表并联部分电路发生断路，即灯泡断路；
(3)由图丙可知，灯泡两端的电压为3V时，通过灯泡的电流为0.5A，小灯泡的额定功率为：P=UI=3V×0.5A=1.5W；
由图丁可知，电流表接入电路的量程为0～0.6A，每一小格表示0.02A，电流表的示数为0.4A，由图丙可知通过灯泡的电流为0.4A时，灯泡两端的电压为2V，由欧姆定律可得此时灯泡的电阻：RL'=U'I'=2V0.4A=5Ω；
(4)①闭合S1，断开S2，移动滑动变阻器R的滑片至最左端，电路为定值电阻R0的简单电路，电流表的示数为I1，由欧姆定律可得电源电压：U总=I1R0，
②闭合S2，断开S1，滑动变阻器和灯泡串联接入电路，调节滑动变阻器R的滑片使小灯泡正常发光，电流表示数为I额，该电路的总电阻为RL+RH=U总I额=I1R0I额；
③保持滑动变阻器R的滑片不动，闭合S1，断开S2，定值电阻R0和滑动变阻器串联接入电路，记下电流表的示数为I2，此时该电路的总电阻：R总=U总I2=I1R0I2，
串联电路总电阻等于各分电阻之和，则滑动变阻器接入电路的电阻：RH=R总-R0=I1R0I2-R0，
在②中电路的总电阻为RL+RH=U总I额=I1R0I额，则灯泡电阻：RL=I1R0I额-RH=I1R0I额-(I1R0I2-R0)=I1R0I额-I1R0I2+R0，
④则小灯泡额定功率的表达式为P额=I额2RL=I额2(I1R0I额-I1R0I2+R0)。
故答案为：(1)如上图；(2)断路；(3)1.5；0.4；5；(4)I额2(I1R0I额-I1R0I2+R0)。
(1)根据电路图连接实物图，要求滑动变阻器滑片P向右移动时阻值变大，所以滑动变阻器应选择左下接线柱接入电路；
(2)连接好电路，闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，说明电压表串联接入电路，则与电压表并联部分电路发生断路；
(3)由图丙可知，灯泡两端的电压为3V时，通过灯泡的电流为0.5A，根据P=UI计算小灯泡的额定功率；由图丁可知，电流表接入电路的量程为0～0.6A，每一小格表示0.02A，读图可知通过灯泡的电流，由图丙可知此时灯泡两端的电压，根据欧姆定律的变形计算此时灯泡的电阻；
(4)①闭合S1，断开S2，移动滑动变阻器R的滑片至最左端，电路为定值电阻R0的简单电路，由欧姆定律可得电源电压，
②闭合S2，断开S1，滑动变阻器和灯泡串联接入电路，调节滑动变阻器R的滑片使小灯泡正常发光，由欧姆定律可得该电路的总电阻，
③保持滑动变阻器R的滑片不动，闭合S1，断开S2，定值电阻R0和滑动变阻器串联接入电路，由欧姆定律可得该电路的总电阻，根据串联电路电阻规律计算滑动变阻器接入电路的电阻，进一步计算灯泡正常发光时的电阻，
④根据P=I2R可得小灯泡额定功率的表达式。
本题考查电路的连接、故障的分析、电表的读数、欧姆定律的灵活运用和根据实验方案推导小灯泡额定功率的表达式。
27.【答案】解：(1)甲图汽车做匀速直线运动，速度为v=st=1200m40s=30m/s；
(2)乙图汽车30s内通过的路程为s=750m，则这段时间内的平均速度为v'=s't'=750m30s=25m/s；
(3)甲图中40s内牵引力做的功为W=Fs=1200N×1200m=1.44×106J。
答：(1)甲图中汽车的速度为30m/s；
(2)乙图中汽车在前30s内的平均速度为25m/s；
(3)甲图中汽车牵引力在40s内所做的功为1.44×106J。
【解析】根据速度的计算公式v=st即可计算出两辆汽车的速度；根据W=Fs计算牵引力做的功。
本题考查速度和功的计算，难度不大，熟记公式是关键。
28.【答案】解：(1)如图甲，物块的重力是20N，则物块的质量m=Gg=20N10N/kg=2kg。
(2)物块的边长为a=0.1m，则物块的体积V=a3=(0.1m)3=0.001m3，
物块浸没在水中受到的浮力F浮水=ρ水gV排=ρ水gV=1.0×103kg/m3×10N/kg×0.001m3=10N。
(3)物块浸没在水中弹簧测力计示数F1=G-F浮水=20N-10N=10N，
物块浸没在水中弹簧测力计示数F2=G-F浮酒=20N-F浮酒，
因为F1：F2=5：6，
则，10N20N-F浮酒=56，
则物块浸没在酒精中受到的浮力F浮酒=8N，
由阿基米德原理得，F浮酒=ρ水gV排=ρ水gV，
8N=ρ酒×10N/kg×0.001m3，
酒精的密度ρ酒=0.8×103kg/m3。
(4)若物块浸没到水中后，此时水对容器底部的压强为1.7×103Pa，
根据液体压强公式得，则此时容器中水的深度h=pρ水g=1.7×103Pa1.0×103kg/m3×10N/kg=0.17m，
物块浸没到水中后，水面升高了△h水=2cm=0.02m，
则A容器中原来水的深度h0=h-△h水=0.17m-0.02m=0.15m，
A和B容器中液体深度相同，则酒精深度为h0=0.15m。
已知A容器底面积为B容器底面积的2.5倍，设B容器的底面积是S，则A容器底面积是2.5S，
设物块浸没在酒精中，酒精升高的高度是△h酒，
则，2.5S×△h水=S×△h酒，
则，2.5S×0.02m=S×△h酒，
则，酒精升高的高度是△h酒=0.05m，
B容器中酒精深度h'=h0+△h酒=0.15m+0.05m=0.2m，
酒精对B容器底的压强p'=ρ酒gh'=0.8×103kg/m3×10N/kg×0.2m=1.6×103Pa。
答：(1)物块的质量是2kg；
(2)物块浸没在水中时所受浮力是10N；
(3)酒精的密度是0.8×103kg/m3；
(4)酒精对B容器底部的压强是1.6×103Pa。
【解析】(1)知道物体的重力，根据G=mg求出物体的质量。
(2)正方体物体浸没在水中，知道物体的边长，求出物体的体积，根据阿基米德原理求出物体浸没在水中受到的浮力。
(3)利用称重法求出物体浸没在水中和浸没在酒精中弹簧测力计示数，根据弹簧测力计示数之比，求出物体浸没在酒精中受到的浮力，根据阿基米德原理求出酒精的密度。
(4)物体浸没在水中时，知道水对容器底部的压强，根据液体压强公式求出水的深度，求出原来乙容器中水的深度，即丙容器酒精的深度。
物块浸没在水中和浸没在酒精中，知道容器底面积的关系，根据增加的体积相等，求出物体浸没在酒精中酒精升高的高度，求出容器丙中酒精的深度，根据液体压强公式求出此时丙容器底受到酒精的压强。
本题考查了重力公式的应用、阿基米德原理的应用、称重法的应用、液体压强公式的应用，是一道有难度的压强和浮力的综合计算题。
29.【答案】解：(1)当平板空载时，电流表的示数为0.2A，由乙图可知，压力传感器阻值为：R1=50Ω，则电源电压为：
U=I1(R0+R1)=0.2A×(10Ω+50Ω)=12V。
(2)当电流表示数为0.4A时，R0两端的电压为：
UR0=I2R0=0.4A×10Ω=4V，
则R两端电压为：
UR=U-UR0=12V-4V=8V，
此时R的电阻为：
R=URI2=8V.04A=20Ω，
根据乙图图像可知，当R=20Ω时，FB=30N，物体重力等于A处的压力，根据杠杆平衡知识得：
G=FA=FB×OBOA=30N×51=150N。
(3)为保护电路安全，电路中最大电流为0.6A，此时电路中电功率最大，R0两端电压为：
UR0'=I3R0=0.6A×10Ω=6V，
R两端电压为：
UR'=U-UR0'=12V-6V=6V，
压力传感器R消耗功率为：
P1=UR'I3=6V×0.6A=3.6W。
当B处压力为0时，此时电路中电阻最大，电路电功率最小，电流为：
I4=UR'+R0=12V50Ω+10Ω=0.2A，
压力传感器R消耗功率为：
P2=I2R'=(0.2A)2×50Ω=2W，
则当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值为：
P1P2=3.6W2W=95。
(4)为使电路安全，电路中最大电流为0.6A，由(3)可知，此时压敏电阻的阻值为：
R'=UR'I3=6V0.6A=10Ω，
由乙图可知，当压敏电阻为10Ω时，B点最大压力为40N，所以根据杠杆平衡原理，A点最大物重为：
FAMAX=FBMAX×OBOA=40N×51=200N，
现想要物重为250N，电路处于安全状态，则根据杠杆平衡条件：
OA'OB=FBMAXFA'=40N250N=425，
OB长为1m，则OA'为：
OA'=425×1m=0.16m，
OA=15×1m=0.2m，
移动的距离为：
x=OA-OA'=0.2m-0.16m=0.04m，移动方向向右。
故答案为：(1)电源电压为12V。
(2)当电流表示数为0.4A时，物体的重力150N。
(3)当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值为9：5。
(4)A点向右移动和A点移动的最小距离为0.04m。
【解析】(1)由乙图数据，根据欧姆定律求电源电压。
(2)先求R0两端的电压，再求R两端电压和电阻，根据乙图中的数据，根据杠杆平衡求此时物重。
(3)找到电路安全时的最大电流和最小电流，此时为电路中的最大和最小电功率，再根据电功率公式求压敏电阻的功率。
(4)求出电路安全时压敏电阻的阻值，根据乙图找到对应的压力，再根据杠杆平衡求出当物重为250N时，阻力臂OA'为多少，用OA-OA'为移动的距离。
本题为力学、电学综合计算题，考查了欧姆定律、串联电路的特点、力的相互性、杠杆平衡条件的应用，利用好压力传感器的电阻与压力的关系图像是关键。
相关试卷
_2021年广西贺州中考物理真题及答案： 这是一份_2021年广西贺州中考物理真题及答案，共4页。
_2023年广西中考物理真题及答案： 这是一份_2023年广西中考物理真题及答案，共21页。试卷主要包含了0cm等内容，欢迎下载使用。
_2023年广西钦州中考物理真题及答案： 这是一份_2023年广西钦州中考物理真题及答案，共21页。试卷主要包含了0cm等内容，欢迎下载使用。
