专题19 与家庭电路有关的冷门作图题强化练习

这是一份专题19 与家庭电路有关的冷门作图题强化练习，文件包含专题19与家庭电路有关的冷门作图题强化训练解析版docx、专题19与家庭电路有关的冷门作图题强化训练原卷版docx等2份试卷配套教学资源，其中试卷共13页， 欢迎下载使用。

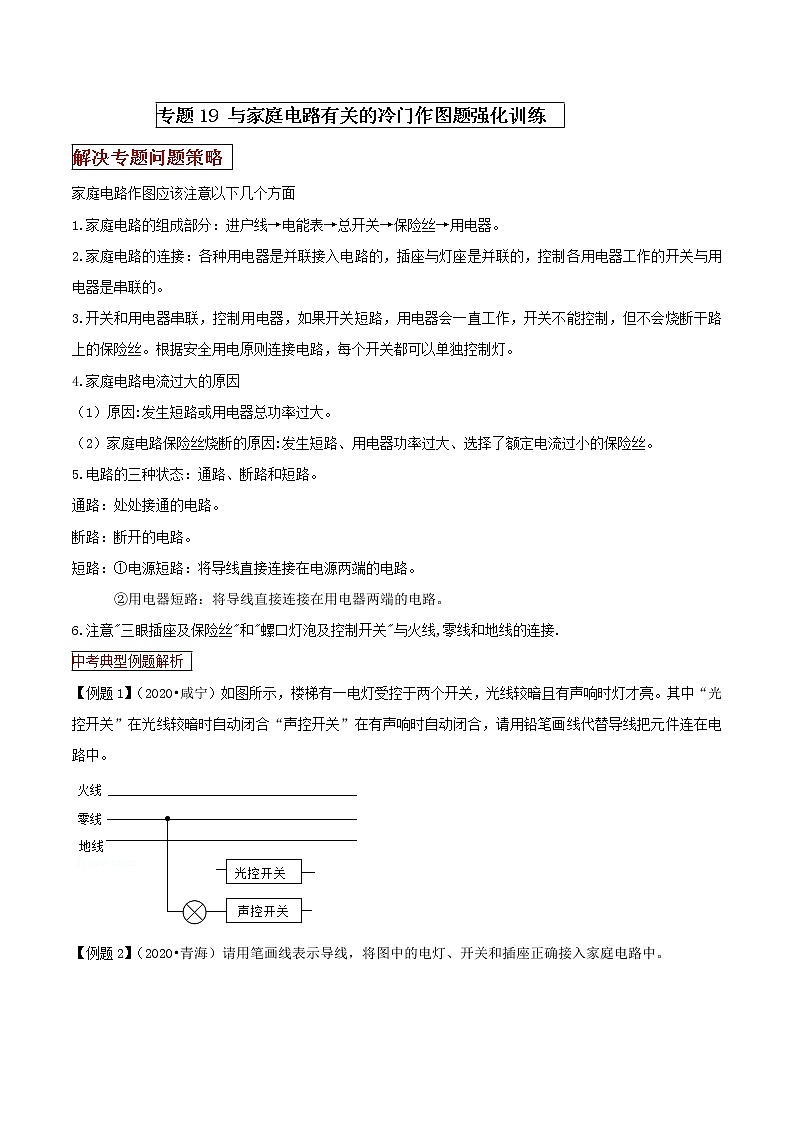

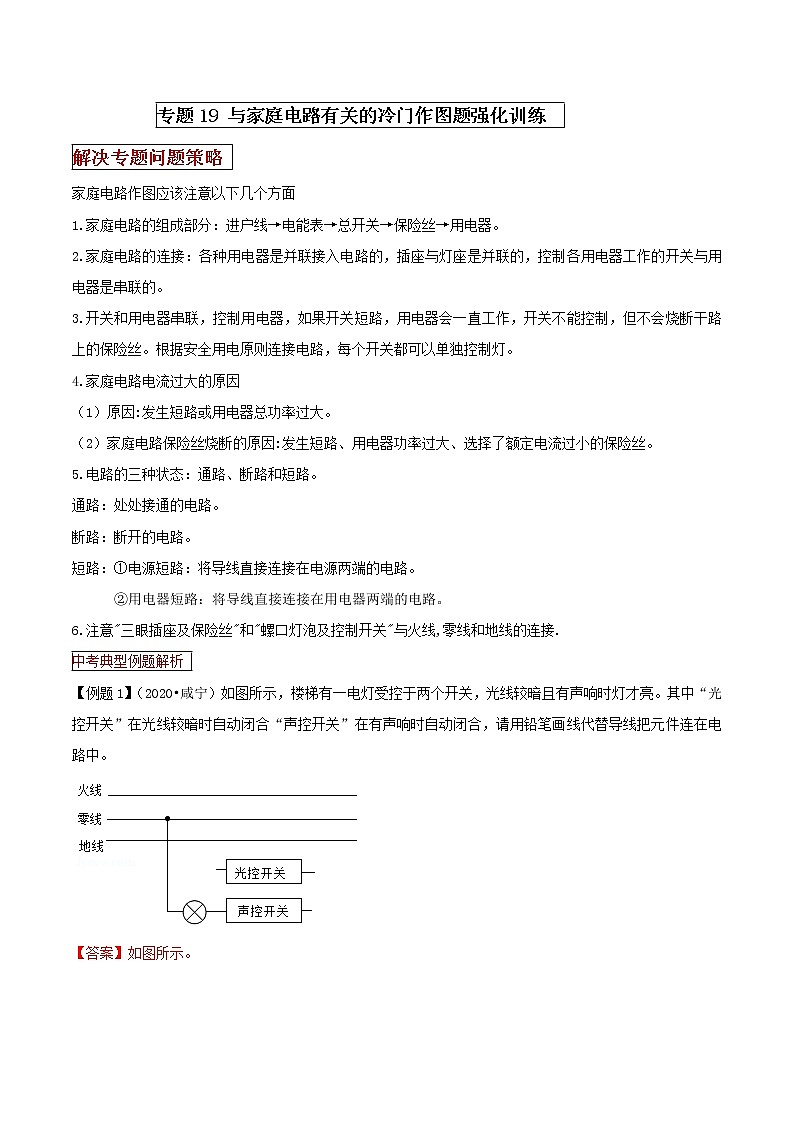

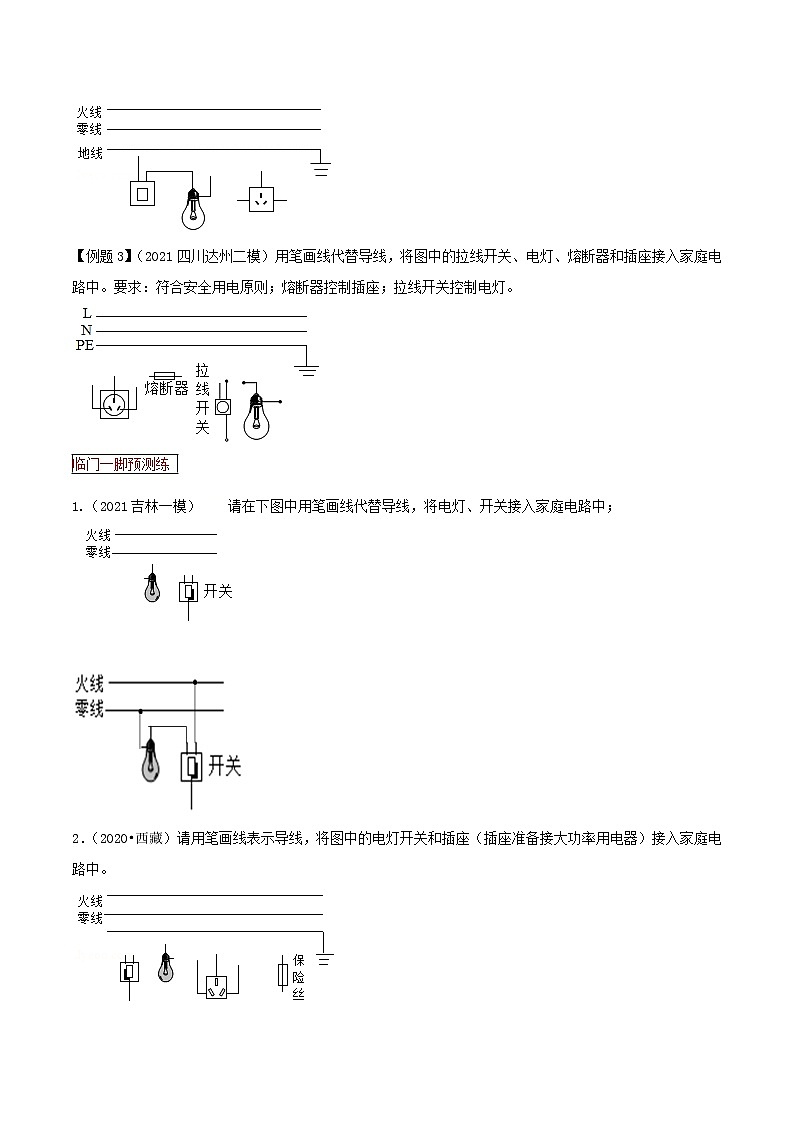

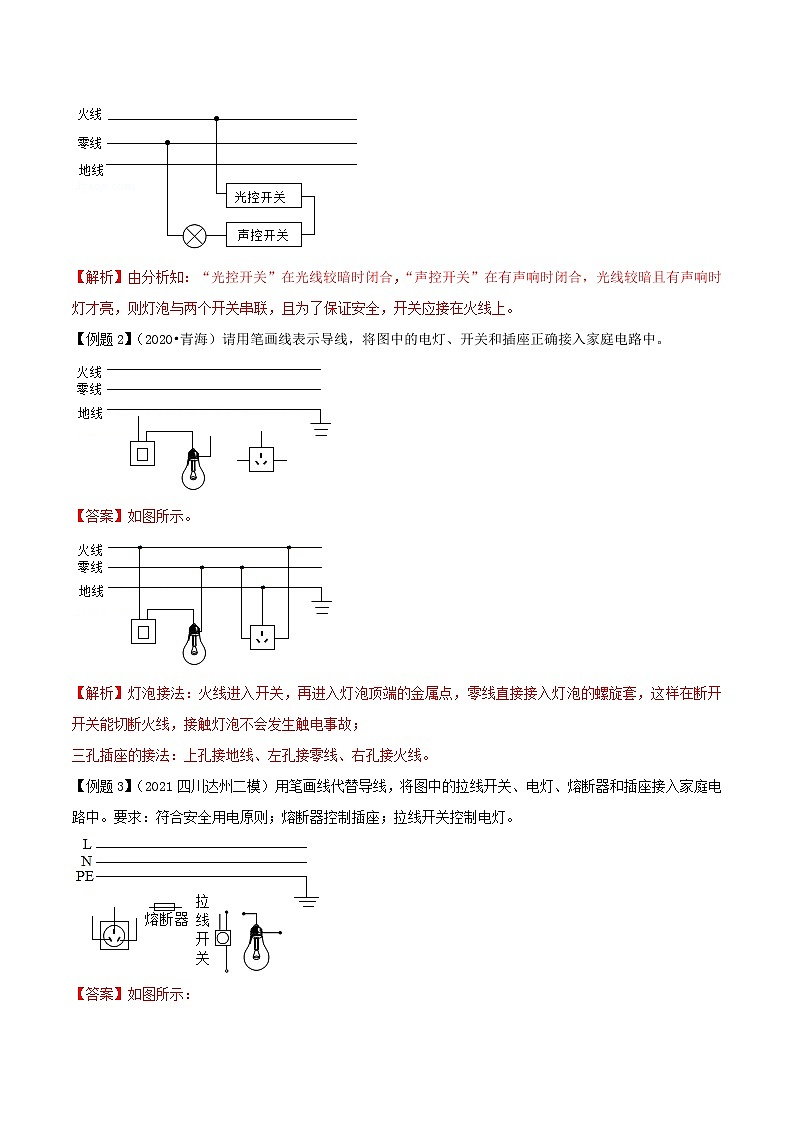

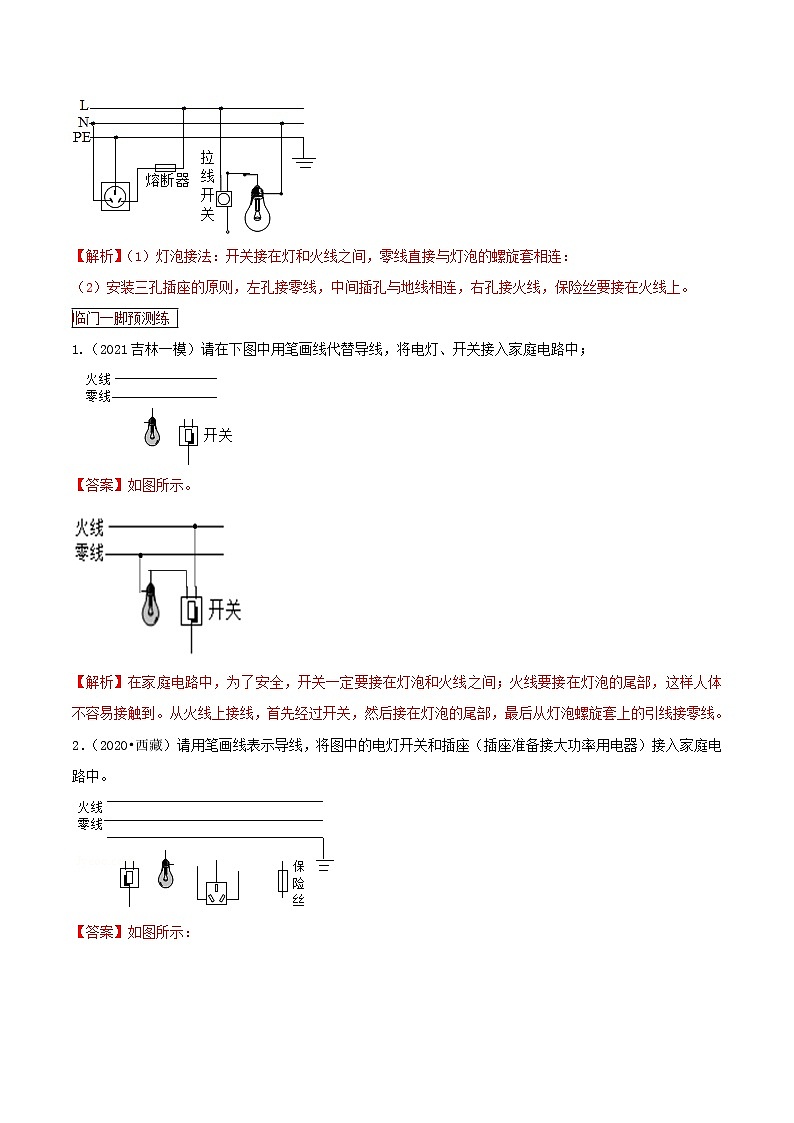

专题19 与家庭电路有关的冷门作图题强化训练  解决专题问题策略 家庭电路作图应该注意以下几个方面1.家庭电路的组成部分：进户线→电能表→总开关→保险丝→用电器。2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。3.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧断干路上的保险丝。根据安全用电原则连接电路，每个开关都可以单独控制灯。4.家庭电路电流过大的原因（1）原因:发生短路或用电器总功率过大。（2）家庭电路保险丝烧断的原因:发生短路、用电器功率过大、选择了额定电流过小的保险丝。5.电路的三种状态：通路、断路和短路。通路：处处接通的电路。断路：断开的电路。短路：①电源短路：将导线直接连接在电源两端的电路。②用电器短路：将导线直接连接在用电器两端的电路。6.注意"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.中考典型例题解析 【例题1】（2020•咸宁）如图所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮。其中“光控开关”在光线较暗时自动闭合“声控开关”在有声响时自动闭合，请用铅笔画线代替导线把元件连在电路中。【例题2】（2020•青海）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。【例题3】（2021四川达州二模）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。临门一脚预测练 1.（2021吉林一模）请在下图中用笔画线代替导线，将电灯、开关接入家庭电路中；
2．（2020•西藏）请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。3.（2020湖南岳阳）请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）。4．（2020•金昌）一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。5.（2020湖北咸宁）如图乙所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮｡其中“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，请用铅笔画线代替导线把元件连在电路中｡6．（2020•扬州）如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S、S1，风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。7.（2021福建二模）如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。8．（2020苏州）按照要求作图：如图甲，请把节能灯正确接人到家庭电路中。9.（2020四川自贡）生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。10.(四川攀枝花二模)由于在疫情期间，小明和家人都在家中，用电比较多，经常开了很多用电器导致跳闸，所以小明想研究家庭电路中的结构，如图所示，请用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。 11．(2021云南二模)请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
