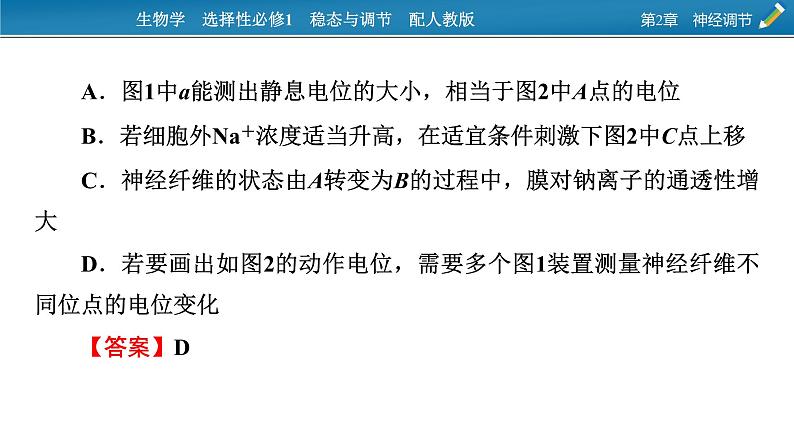

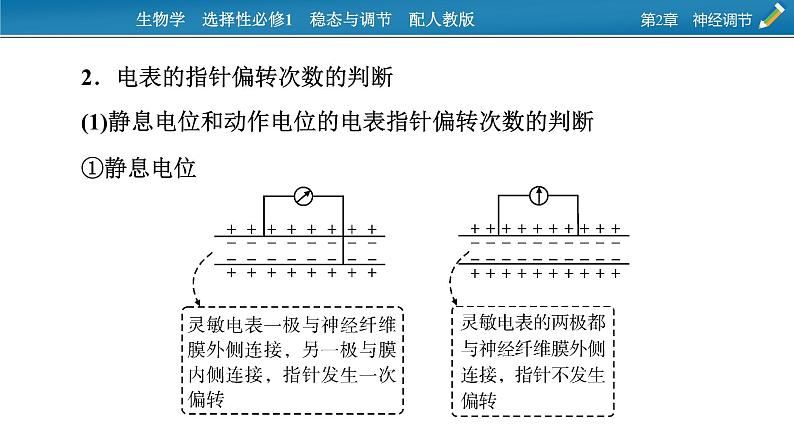

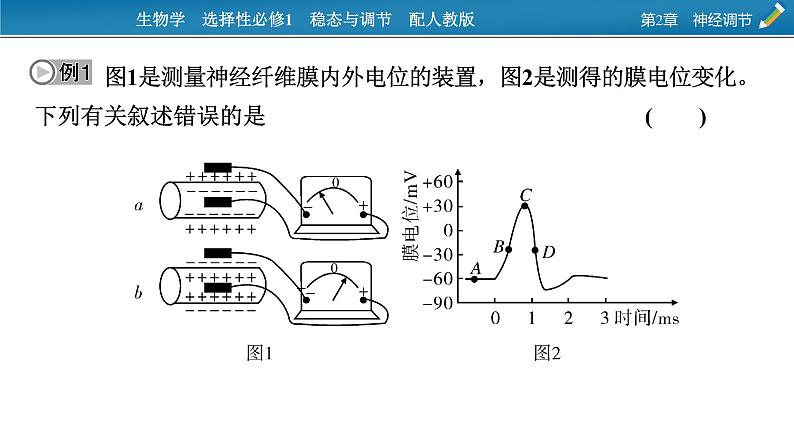

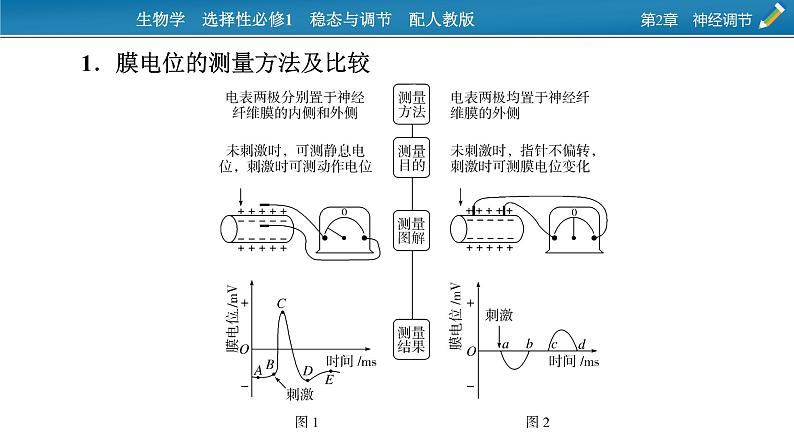

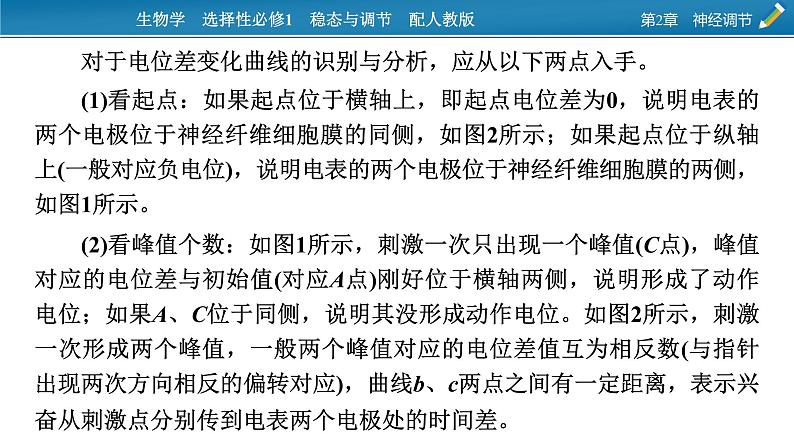

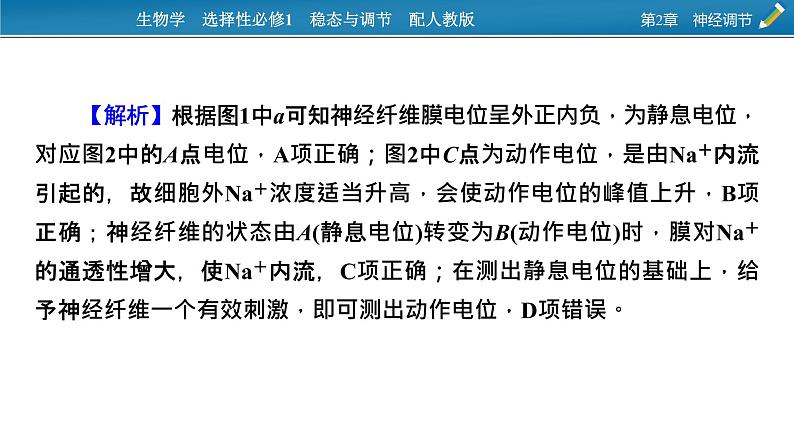

第2章　神经调节微专题1　膜电位的测量及电表指针偏转问题分析1．膜电位的测量方法及比较对于电位差变化曲线的识别与分析，应从以下两点入手。(1)看起点：如果起点位于横轴上，即起点电位差为0，说明电表的两个电极位于神经纤维细胞膜的同侧，如图2所示；如果起点位于纵轴上(一般对应负电位)，说明电表的两个电极位于神经纤维细胞膜的两侧，如图1所示。(2)看峰值个数：如图1所示，刺激一次只出现一个峰值(C点)，峰值对应的电位差与初始值(对应A点)刚好位于横轴两侧，说明形成了动作电位；如果A、C位于同侧，说明其没形成动作电位。如图2所示，刺激一次形成两个峰值，一般两个峰值对应的电位差值互为相反数(与指针出现两次方向相反的偏转对应)，曲线b、c两点之间有一定距离，表示兴奋从刺激点分别传到电表两个电极处的时间差。　图1是测量神经纤维膜内外电位的装置，图2是测得的膜电位变化。下列有关叙述错误的是 (　　)A．图1中a能测出静息电位的大小，相当于图2中A点的电位B．若细胞外Na＋浓度适当升高，在适宜条件刺激下图2中C点上移C．神经纤维的状态由A转变为B的过程中，膜对钠离子的通透性增大D．若要画出如图2的动作电位，需要多个图1装置测量神经纤维不同位点的电位变化【答案】D【解析】根据图1中a可知神经纤维膜电位呈外正内负，为静息电位，对应图2中的A点电位，A项正确；图2中C点为动作电位，是由Na＋内流引起的，故细胞外Na＋浓度适当升高，会使动作电位的峰值上升，B项正确；神经纤维的状态由A(静息电位)转变为B(动作电位)时，膜对Na＋的通透性增大，使Na＋内流，C项正确；在测出静息电位的基础上，给予神经纤维一个有效刺激，即可测出动作电位，D项错误。2．电表的指针偏转次数的判断(1)静息电位和动作电位的电表指针偏转次数的判断①静息电位(2)同一神经元及神经之间的电表指针偏转次数的判断　(2020·天津耀华中学高二上期中考试)电表与神经纤维的连接方式如图1所示，图2是在箭头处施加一定的刺激后，根据电表指针的变化作出的曲线图。下列有关叙述错误的是 (　　)A．无刺激时，电表测得的是静息电位，且图1中a、b两处膜内K＋浓度均比膜外高B．若在ab中点用药物阻断电流通过，在箭头处施加刺激，电表指针发生一次偏转C．若减小图1中ab间的距离，则施加刺激后图2中的d也随之减小，当ab＝0时电表指针不发生偏转D．若将a点处电极移向膜外，在箭头处施加刺激，电表指针变化曲线图与图2不同【答案】C【解析】结合图1，电表测出的未受刺激时的电位即为静息电位，且神经纤维处于静息状态时，膜内的K＋浓度均比膜外高，A正确。若在ab中点用药物阻断电流通过，在箭头处施加刺激后，兴奋只能传导到a处，电表指针发生一次偏转，B正确。若减小图1中ab间的距离，则施加刺激后，ab之间处于静息状态的时间间隔变短，即图2中d随之减小，当ab＝0时电表指针只发生一次偏转，C错误。若将a点处电极移向膜外，电表起始读数为0，在箭头处施加刺激后，兴奋传导到a处。电表指针先指向负电位，再指向0电位；当兴奋传导到b处，电表指针先指向正电位，之后再指向0电位，曲线图与图2不同，D正确。1．如图表示用电表测量膜内外的电位差。当神经纤维受到刺激时，细胞膜上Na＋通道打开，膜外Na＋顺浓度梯度大量流入膜内，此后Na＋通道很快就进入失活状态，同时K＋通道开放，膜内K＋在浓度差和电位差的推动下向膜外扩散。下列相关叙述中正确的是 (　　)[跟踪训练]A．神经纤维在静息状态下，电表不能测出电位差B．神经纤维受刺激后，膜外K＋大量流入膜内，兴奋部位膜两侧的电位是外负内正C．神经纤维受刺激时，兴奋传导方向与膜外局部电流方向相同D．从神经纤维受刺激到恢复静息状态，电表指针两次通过0电位【答案】D【解析】神经纤维在静息状态下表现为外正内负，电表会测出电位差，A错误；神经纤维受刺激后，由于膜外Na＋大量流入膜内，所以兴奋部位膜两侧的电位是外负内正，B错误；神经纤维受刺激时，兴奋传导方向与膜内局部电流方向相同，与膜外局部电流方向相反，C错误；从静息状态受刺激到形成动作电位，电表指针会通过0电位偏转一次；由动作电位恢复到静息电位，电表指针又会通过0电位偏转一次，共两次，D正确。2．(2020·山东泰安模拟)利用蛙坐骨神经进行相关实验，相关结果如下图，以下叙述正确的是 (　　)A．图1中a、b点均无离子跨膜运输B．图2指针偏转是由a端K＋外流速率增大引起的C．图3指针偏转是由于b端Na＋内流使a、b两点间存在电位差D．图4中a端K＋内流与b端Na＋内流速率相等，使指针不偏转【答案】C【解析】图1中a、b点存在K＋外流，A错误；图2指针偏转是由a端Na＋内流速率增大引起的，B错误；图3中b端Na＋内流，使膜外电位由正变负，a、b两点间存在电位差，a点电位高于b点，指针向右偏转，C正确；图4中指针不偏转，是由于a、b两处都已恢复为静息电位，此时不存在Na＋内流，D错误。3．(2020·山东临沂模拟)下图是用甲、乙两个电表研究神经纤维及突触上兴奋产生及传导的示意图。下列有关叙述错误的是 (　　)A．静息状态下，甲发生偏转，乙指针不发生偏转B．刺激a处时，甲指针偏转一次，乙指针偏转两次C．刺激b处时，甲指针维持原状，乙指针偏转一次D．清除c处的神经递质，再刺激a处时，甲指针偏转一次，乙指针不偏转【答案】D【解析】甲电流表的两极分别位于膜外和膜内，乙电流表的两极均置于膜外，静息状态下，甲电流表膜外为正电位，膜内为负电位，甲指针偏转，而乙电流表两极没有电位差，不发生偏转，A正确；刺激a处时，兴奋传到甲电流表处时，指针偏转一次，兴奋传至乙电流表两极时，乙电流表发生两次不同方向的偏转，B正确；刺激b处时，由于兴奋在突触处传递的单向性，兴奋无法向左传递，甲指针维持原状，电流表乙指针偏转一次，C正确；清除c处的神经递质，再刺激a处时，兴奋无法传到右侧神经元，甲指针偏转一次，乙指针偏转一次，D错误。4．(2020·云南昆明期末考试)神经元间的一种连接方式如图所示，图中神经元间传递的均为兴奋性神经递质。若分别在M、N处给予一个适宜强度的刺激，则下列对电表甲和乙的指针偏转情况的分析错误的是 (　　)A．刺激M点，电表甲偏转2次B．刺激M点，电表乙偏转多次C．刺激N点，电表甲偏转0次D．刺激N点，电表乙偏转2次【答案】D【解析】刺激M点，兴奋能依次传导到甲的两个电极，所以甲的指针偏转方向相反的2次，A正确；刺激M点，兴奋能通过突触传递到乙所在的神经元，由于中间神经元之间的连接方式特殊，且构成一个循环路径，所以乙的指针会偏转多次，B正确；刺激N点，兴奋不能通过突触传递到甲所在的神经元，所以甲的指针偏转0次，C正确；刺激N点，兴奋能依次传导到乙的两个电极，同时由于中间神经元之间的连接方式特殊，构成一个循环路径，所以乙的指针应偏转多次，D错误。5．如图为神经元结构模式图，电表A1和A2的两极a、c、d、e分别接在神经纤维外膜上(ab＝bc)，在b、f两点给予适宜强度的刺激，则电表的偏转情况为 (　　)A．在b点与f点刺激时，A1、A2各偏转两次，且方向相反B．在b点刺激时，A1偏转两次，A2偏转一次；在f点刺激时，A1不偏转，A2偏转一次C．在b点刺激时，A1不偏转，A2偏转一次；在f点刺激时，A1不偏转，A2偏转一次D．在b点刺激时，A1不偏转，A2偏转两次；在f点刺激时，A1不偏转，A2偏转一次【答案】D【解析】在b点刺激时，兴奋同时到达a和c处，因此A1不偏转；当兴奋继续向右传导时，先到达d处，后到达e处，因此A2偏转两次，且方向相反。在f点刺激时，兴奋能传导到e处，但由于突触的存在兴奋不能传导到a、c和d处，因此A1不偏转，A2偏转一次。D项符合题意。
